Chrysler Pacifica CS (2004-2008) – caja de fusibles
En este artículo encontrarás los diagramas de la caja de fusibles del Chrysler Pacifica CS (2004–2008), obtendrás información sobre la ubicación de los paneles de fusibles en el coche y aprenderás la asignación de cada fusible (distribución de fusibles).
Chrysler Pacifica CS – diagrama de fusibles
Año de fabricación: 2004, 2005, 2006, 2007, 2008.
Los fusibles del encendedor de cigarrillos (tomas de corriente) en el Chrysler Pacifica son los fusibles 24 o 26 (Toma de corriente) en la caja de fusibles del compartimento del motor.
Módulo de potencia integrado (caja de fusibles)
Ubicación de la caja de fusibles
El Módulo de Potencia Integrado (IPM) se encuentra en el compartimento del motor, cerca de la batería.

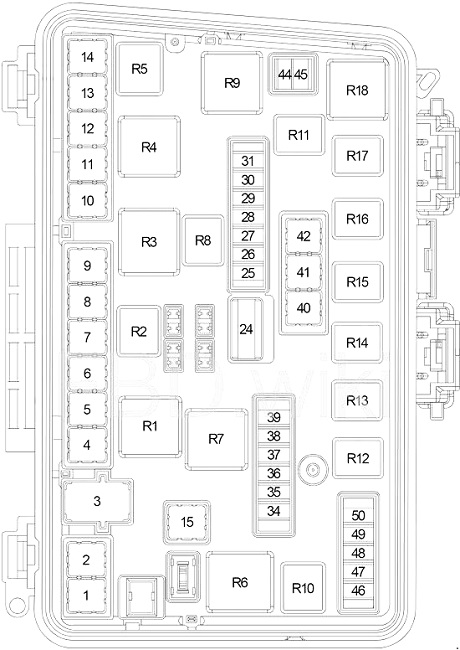

Diagrama de la caja de fusibles
Asignación de fusibles en el módulo de potencia integrado
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| Maxi fusibles: | ||
| 1 | 40 A verde | Bomba del sistema de frenos antibloqueo (ABS) |
| 2 | Repuesto | |
| 3 | 30 A rosa | Consumo de corriente con encendido apagado (IOD) |
| 4 | 40 A verde | Alimentación del módulo de control de la carrocería (BCM) 1 |
| 5 | 40 A verde | Iluminación electrónica (EBL) |
| 6 | 30 A rosa | Limpiaparabrisas delanteros |
| 7 | 40 A verde | Motor de arranque |
| 8 | 40 A verde | Asiento eléctrico C/B |
| 9 | 40 A verde | Alimentación del techo solar |
| 10 | Repuesto | |
| 11 | 40 A verde | Lavafaros;
Puertas eléctricas. |
| 12 | Repuesto | |
| 13 | 40 A verde | Ventilador del radiador 1 |
| 14 | Repuesto | |
| 15 | 40 A verde | Módulo del sistema de frenos antibloqueo (ABS) |
| 40 | 40 A verde | Nodo de la puerta del conductor |
| 41 | 40 A verde | Nodo de la puerta del pasajero |
| 42 | 40 A verde | Ventilador delantero |
| Mini fusibles: | ||
| 24 | 20 A amarillo | Alimentación (a elegir) |
| 25 | 15 A azul | Radio;
Amplificador; Navegación; Manos libres (HFM); Centro de información electrónica del vehículo (EVIC); EC; SNRF; Espejo. |
| 26 | 20 A amarillo | Alimentación |
| 27 | Repuesto | |
| 28 | 25 A natural | Bocina |
| 29 | 20 A amarillo | Panel de instrumentos;
CHMSL; Luces de freno; Sistema de frenos antibloqueo (ABS). |
| 30 | 10 A rojo | Encendido |
| 31 | 20 A amarillo | Luces de emergencia |
| Número | Amperios [A] | Descripción |
|---|---|---|
| 34 | Repuesto | |
| 35 | Repuesto | |
| 36 | 20 A amarillo | Solenoide de la transmisión automática electrónica (EATX) |
| 37 | 25 A natural | ASD |
| 38 | 20 A amarillo | Bomba de combustible |
| 39 | 20 A amarillo | Embrague del aire acondicionado;
MTV. |
| 44 | 25 A natural | Asientos traseros calefactables |
| 45 | 10 A rojo | Sistema de frenos antibloqueo (ABS);
Encendido. |
| 46 | 20 A amarillo | Puerta del pasajero |
| 47 | 20 A amarillo | Puerta del conductor |
| 48 | 15 A azul | PLG;
OHC; Módulo de control de la carrocería (BCM); Navegación; Manos libres (HFM). |
| 49 | 25 A natural | Amplificador |
| 50 | 15 A azul | HVAC, DVD, RAD, CLK, SKREEM |
| Relés: | ||
| R1 | Nodo de la puerta | |
| R2 | Motor de arranque | |
| R3 | Calefactor de la luneta trasera | |
| R4 | Control de la transmisión | |
| R5 | Arranque | |
| R6 | Bomba de combustible | |
| R7 | Motor del ventilador delantero | |
| R8 | Accesorios | |
| R9 | Bocina | |
| R10 | Velocidad alta y baja del limpiaparabrisas delantero | |
| R11 | Limpiaparabrisas delantero | |
| R12 | Unidad de válvula reguladora | |
| R14 | Embrague del compresor del aire acondicionado | |
| R15 | Desactivación automática | |
| R16 | Ventilador de apoyo trasero |
Acerca del Chrysler Pacifica CS (2004-2008)
El Chrysler Pacifica CS, fabricado entre 2004 y 2008, es un crossover que combina elementos de SUV y monovolumen. Este modelo es conocido por su espacioso interior y su conducción cómoda, lo que lo hace ideal para familias. El Pacifica CS ofrece varias opciones de motor, incluyendo un motor V6 de 3.5 litros que proporciona suficiente potencia para la conducción diaria. El vehículo está equipado con tecnologías modernas y características de seguridad que aumentan la comodidad y la seguridad de los pasajeros. Su diseño es elegante y atemporal, lo que contribuye a su popularidad entre los conductores que buscan un vehículo fiable y versátil.
Diagrama de la caja de fusibles del Chrysler Pacifica CS
Esta página muestra el diagrama de la caja de fusibles del Chrysler Pacifica CS, que es esencial para la identificación y el mantenimiento de los componentes eléctricos del vehículo. La caja de fusibles se encuentra típicamente debajo del salpicadero en el lado del conductor y en el compartimento del motor. Los diagramas de esta página muestran los números de los fusibles, su amperaje y los componentes protegidos, lo cual es importante para un mantenimiento adecuado. Al reemplazar los fusibles, siempre es necesario utilizar fusibles de repuesto con el mismo amperaje para evitar daños al sistema eléctrico. La caja de fusibles es un elemento clave para garantizar el correcto funcionamiento de todos los dispositivos eléctricos del vehículo.
