Chrysler Crossfire (2004-2005) – caja de fusibles
En este artículo, encontrará diagramas de la caja de fusibles del Chrysler Crossfire (2004–2005), obtendrá información sobre la ubicación de los paneles de fusibles dentro del automóvil y aprenderá la asignación de cada fusible (diseño de fusibles).
Chrysler Crossfire – Diagrama de la caja de fusibles
Años de producción: 2004, 2005.
Ubicación
Caja de fusibles del compartimento del motor
Los fusibles del compartimento del motor se encuentran debajo del capó, en el lado del conductor, entre la bomba de freno principal y el guardabarros delantero izquierdo.
Para quitar la tapa, presione simultáneamente las pestañas ubicadas en la parte delantera de la caja de fusibles. Luego, levante la tapa de las pestañas. La tapa se deslizará de la parte superior de la caja de fusibles. Para volver a colocar la tapa, coloque los dos ganchos tipo bisagra en la parte trasera de la tapa debajo de los ganchos de la caja de fusibles. Presione la parte delantera de la tapa hasta que las pestañas delanteras encajen en su lugar.
Módulo de control de relés
Los fusibles del módulo de control de relés se encuentran en la caja del módulo de control junto a la batería en el compartimento del motor.
Caja de fusibles interior
La puerta de acceso se encuentra en el extremo del salpicadero del lado del conductor, detrás del panel de revestimiento.
Utilice una moneda o un destornillador plano para abrir y cerrar esta puerta de acceso.
2004
Caja de fusibles del compartimento del motor
Asignación de fusibles del compartimento del motor (2004)
| Ranura | Amperios [A] | Descripción |
|---|---|---|
| Ranura | Amperios [A] | Descripción |
| 1 | 5 Amperios Beige | Señal de apertura de puerta de garaje;
TPM y asientos calefactables. |
| 2 | 5 Amperios Beige | Controlador del cinturón de seguridad del pasajero;
Airbag del pasajero desactivado. |
| 3 | 5 Amperios Beige | Indicador,
Sistema de cinturones de seguridad e indicador de seguridad; Airbag del pasajero apagado |
| 4 | 30 A Verde | Motor del limpiaparabrisas |
| 5 | 15 A Azul | Radio |
| 6 | 15 A Azul | Ajuste de espejos exteriores |
| 7 | 5 Amperios Beige | Control electrónico de la transmisión (bloqueo de estacionamiento/marcha atrás).
Espejo fotocromático y BCM. |
| 8 | 15 A Azul | Radio |
| 9 | 10 A Rojo | Iluminación de bienvenida;
Bocina; Alarma; Iluminación del portón trasero; Control de presión de neumáticos. |
| 10 | 5 Amperios Beige | Control de velocidad |
| 11 | 15 A Azul | Bobina de encendido 6 Cil. |
| 12 | 10 A Rojo | Boquillas de limpiaparabrisas calefactables |
| 13 | 10 A Rojo | Reserva |
| 14 | 20 A Amarillo | Conector de diagnóstico |
| 15 | 5 Amperios Beige | Aprovechamiento del calor residual del motor |
| 16 | Reserva |
| Ranura | Amperios [A] | Descripción |
|---|---|---|
| 17 | Reserva | |
| 18 | Reserva | |
| 19 | 40 A Naranja | Alimentación de ventanas |
| 20 | 10 A Rojo | Motor del alerón |
| 21 | 30 A Verde | Ajuste del asiento del lado derecho |
| 22 | 30 A Verde | Ajuste del asiento del lado izquierdo |
| 23 | 15 A Azul | Amplificador de audio (amplificador) |
| 24 | 30 A Verde | Asientos calefactables |
| 25 | 20 A Amarillo | Unidad de control del sistema neumático, desempañador de la luneta trasera |
| 26 | 20 A Amarillo | Cierre centralizado |
| 30 | Reserva | |
| 31 | 15 A Azul | Encendedor de cigarrillos;
Lámpara de guantera. |
| 32 | 15 A Azul | Limpiaparabrisas;
Bomba de limpiaparabrisas; Intermitentes de faros. |
| 33 | 5 Amperios Beige | Aprovechamiento del calor residual del motor |
| 34 | Reserva | |
| 35 | 15 A Azul | Mando a distancia por radiofrecuencia;
Luces de advertencia; Kit de intermitentes; Aprovechamiento del calor residual del motor. |
| 36 | 30 A Verde | Aprovechamiento del calor residual del motor |
| 37 | 5 Amperios Beige | Aire circulante;
Kit de intermitentes; Mando a distancia por radiofrecuencia; Aprovechamiento del calor residual del motor. |
Módulo de control de relés

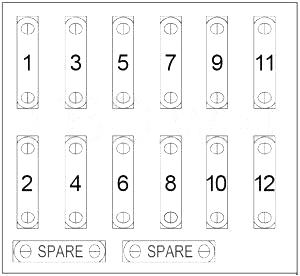

Asignación de fusibles en el módulo de control de relés
| Ranura | Amperios [A] | Descripción |
|---|---|---|
| 1 | 15 A Azul | Sistema de tracción |
| 2 | 15 A Azul | Control del motor 2 |
| 3 | 15 A Azul | Control del motor 1 |
| 4 | 40 A Naranja | Bomba de aire |
| 5 | 15 A Azul | Bomba de combustible |
| 6 | 15 A Azul | Bocina fuerte |
Caja de fusibles interior
Asignación de fusibles en la caja de fusibles interior (2004)
| Ranura | Amperios [A] | Descripción |
|---|---|---|
| 1 | No dividido | |
| 2 | 15 A Azul | Luz de freno/control de velocidad |
| 3 | 7,5 A Marrón | Faro derecho;
Control de faros. |
| 4 | 15 A Azul | Luz de marcha atrás/intermitente;
Regulación automática del espejo. |
| 5 | 7,5 A Marrón | Faro izquierdo |
| 6 | 15 A Azul | Faro derecho |
| 7 | 7,5 A Marrón | Intermitente lateral derecho de luz de posición/luz trasera |
| 8 | 15 A Azul | Faro izquierdo |
| 9 | 15 A Azul | Luces antiniebla |
| 10 | 7,5 A Marrón | Luz de marcha atrás izquierda/intermitente lateral de luz trasera |
| 11 | 7,5 A Marrón | Matrícula;
Iluminación del salpicadero; Iluminación de símbolos. |
| 12 | 7,5 A Marrón | Luz antiniebla trasera (solo mercados europeos) |
| 13 | No utilizado | |
| 14 | No utilizado |
2005
Caja de fusibles del compartimento del motor
Asignación de fusibles del compartimento del motor (2005)
| Ranura | Amperios [A] | Descripción |
|---|---|---|
| Ranura | Amperios [A] | Descripción |
| 1 | 5 Amperios Beige | Señal de apertura de puerta de garaje, TPM y asientos calefactables |
| 2 | 5 Amperios Beige | Controlador del cinturón de seguridad del pasajero;
Airbag del pasajero – desactivado. |
| 3 | 5 Amperios Beige | Indicador del cinturón de seguridad;
Indicador de airbag del pasajero desactivado |
| 4 | 7,5 A Marrón | Espejo calefactable |
| 5 | 15 A Azul | Radio (cupé) |
| 5 | 20 A Amarillo | Módulo de control del techo (Roadster) |
| 6 | 5 Amperios Beige | Ajuste de espejos exteriores (cupé) |
| 6 | 40 A Naranja | Unidad hidráulica del techo (Roadster) |
| 7 | 5 Amperios Beige | Control electrónico de la transmisión (bloqueo de estacionamiento/marcha atrás) y BCM |
| 8 | 15 A Azul | Radio |
| 9 | 10 A Rojo | Iluminación de bienvenida;
Bocina; Alarma antirrobo; Iluminación del maletero; Control de presión de neumáticos. |
| 10 | 5 Amperios Beige | Indicadores de velocidad |
| 11 | 15 A Azul | Bobina de encendido 6 Cil. |
| 12 | 10 A Rojo | Boquillas de limpiaparabrisas calefactables |
| 13 | Reserva | |
| 14 | 10 A Rojo | Conector de diagnóstico |
| 15 | 5 Amperios Beige | Aprovechamiento del calor residual del motor |
| 16 | 30 A Verde | Motor del limpiaparabrisas |
| 17 | 40 A Naranja | Programa electrónico de estabilidad |
| Compartimento | Amperios [A] | Descripción |
|---|---|---|
| 18 | 40 A Naranja | Programa de estabilización electrónica |
| 19 | 40 A Naranja | Elevalunas eléctrico, delantero |
| 20 | 10 A Rojo | Motor del alerón |
| 21 | 30 A Verde | Ajuste del asiento del lado derecho |
| 22 | 30 A Verde | Ajuste del asiento del lado izquierdo |
| 23 | 15 A Azul | Amplificador de audio (amplificador) |
| 24 | 30 A Verde | Asientos calefactables |
| 25 | 20 A Amarillo | Unidad de control del sistema neumático, desempañador de la luneta trasera |
| 26 | 20 A Amarillo | Cierre centralizado |
| 30 | Reserva (cupé) | |
| 30 | 15 A Azul | Radio (Roadster) |
| 31 | 15 A Azul | Encendedor de cigarrillos;
Iluminación en la guantera. |
| 32 | 15 A Azul | Limpiaparabrisas;
Bomba de limpiaparabrisas; Intermitentes de faros. |
| 33 | 5 Amperios Beige | Aprovechamiento del calor residual del motor |
| 34 | Reserva (cupé) | |
| 34 | 30 A Verde | Aire acondicionado (Roadster) |
| 35 | 15 A Azul | Mando a distancia por radiofrecuencia;
Luces de advertencia; Kit de intermitentes; Aprovechamiento del calor residual del motor. |
| 36 | 30 A Verde | Aire acondicionado (Cupé) |
| 36 | 5 Amperios Beige | Ajuste de espejos exteriores (Roadster) |
| 37 | 5 Amperios Beige | Circulación de aire;
Kit de intermitentes; Mando a distancia por radiofrecuencia; Aprovechamiento del calor residual del motor. |
Módulo de control de relés
Asignación de fusibles en el módulo de control de relés
| Ranura | Amperios [A] | Descripción |
|---|---|---|
| 1 | 15 A Azul | Sistema de tracción |
| 2 | 15 A Azul | Control del motor 2 |
| 3 | 15 A Azul | Control del motor 1 |
| 4 | 40 A Naranja | Bomba de aire |
| 5 | 15 A Azul | Bomba de combustible |
| 6 | 15 A Azul | Altavoz |
Caja de fusibles interior
Asignación de fusibles en la caja de fusibles interior (2005)
| Ranura | Amperios [A] | Descripción |
|---|---|---|
| 1 | No asignado | |
| 2 | 15 A Azul | Luz de freno/control de velocidad |
| 3 | 7,5 A Marrón | Faro derecho;
Luz de control de faros. |
| 4 | 15 A Azul | Intermitentes y luz de marcha atrás |
| 5 | 7,5 A Marrón | Faro izquierdo |
| 6 | 15 A Azul | Faro derecho |
| 7 | 7,5 A Marrón | Luz de posición lateral derecha/luz trasera |
| 8 | 15 A Azul | Faro izquierdo |
| 9 | 15 A Azul | Luces antiniebla |
| 10 | 7,5 A Marrón | Luz de marcha atrás izquierda;
Luz lateral de la luz trasera. |
| 11 | 7,5 A Marrón | Matrícula;
Iluminación del salpicadero; Iluminación de símbolos. |
| 12 | 7,5 A Marrón | Luz antiniebla trasera (solo mercados europeos) |
| 13 | No utilizado – fusible de repuesto | |
| 14 | No utilizado – fusible de repuesto |
Acerca del Chrysler Crossfire (2004-2005)
El Chrysler Crossfire, producido entre 2004 y 2005, es un cupé deportivo que surgió de la colaboración entre el fabricante de automóviles estadounidense Chrysler y el alemán Mercedes-Benz. Este modelo es conocido por su elegante diseño y sus dinámicas características de conducción. Bajo el capó se esconde un motor de seis cilindros y 3.2 litros, que proporciona una potencia de alrededor de 215 caballos. El Crossfire está equipado con tracción trasera y ofrece la opción de elegir entre una transmisión manual de seis velocidades o una automática de cinco velocidades. El interior del vehículo está lujosamente equipado, combinando elementos de confort y estilo deportivo.
Diagrama de la caja de fusibles del Chrysler Crossfire
Esta página muestra el diagrama de la caja de fusibles del Chrysler Crossfire, que es esencial para el correcto mantenimiento de los sistemas eléctricos del vehículo. La caja de fusibles de este modelo se encuentra en el interior, debajo del salpicadero, en el lado del conductor, y otra está ubicada en el compartimento del motor. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Al reemplazar los fusibles, es importante utilizar siempre repuestos con el mismo valor de amperaje para evitar daños a los sistemas eléctricos. La caja de fusibles es un elemento clave para la seguridad y funcionalidad del vehículo, por lo que es importante tener una visión general de su disposición y funciones.
