Mercedes-Benz Vito/Viano W639 (2003-2014) – caja de fusibles

Mercedes Vito/Viano W639 (2003-2014) – diagrama de fusibles

Año de fabricación: 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.

Fusible del encendedor de cigarrillos (delantero) –  Caja de fusibles en el compartimento del motor. Fusible F18/15A

Caja de fusibles en el compartimento del motor

Ubicación de la caja de fusibles

La caja de fusibles se encuentra en el lado derecho del compartimento del motor.

Diagrama de la caja de fusibles (VIN – ***********138470).

Diagrama detallado de la caja de fusibles del motor para VIN 138470.



Amperios [A] Descripción
Amperios [A] Descripción
1 30A Faros limpiaparabrisas delanteros
2 15A Bocina
3 5A Interruptor
4 7,5A Calefactor
5 5A Prefusible de diagnóstico;

Interruptor, luces exteriores;

Panel de instrumentos.

6 5A Control del motor
7 30A Limpiaparabrisas trasero
8 10 A Alimentación;

Control del motor.

9 15A Alimentación;

Control del motor.

10 10 A Alimentación;

Control del motor.

11 7,5A Terminal 30
12 30A Luneta trasera calefactable
13 7,5A Interruptor de encendido;

Panel de instrumentos.

14 7,5A Sistema de frenos
15 5A Ajuste de faros
16 25A Motor de arranque
17 15A Bomba de combustible
18 15A Iluminación de la guantera;

Encendedor de cigarrillos.

19 5A Radio
20 150A Terminal 30;

Ordenador de a bordo.

21 15A Prefusible delantero 12V
22 15A Prefusible delantero 12V
23 30A Prefusible para remolque
24 25A Prefusible para remolque
25 30A Ajuste del asiento del conductor
26 30A Ajuste del asiento del pasajero
27 30A Control de puerta corredera
28 30A Control de puerta corredera
29 30A Ventilador trasero
30 20A Suspensión neumática

o

4WD
(también 40A)

31 10 A Asistencia al aparcamiento
32 5A Unidad de control de monitorización de presión de neumáticos
33 7,5A Unidad de control del teléfono
34 5A Sintonizador de TV
35 20A Unidad de control del calefactor
36 30A Cierre de la puerta trasera
37 5A Aire acondicionado trasero
38 25A Unidad de control ABS
39 No utilizado
40 15A Prefusible trasero 12V
41 10 A Unidad de control de intermitentes
42 No utilizado
43 5A Tacógrafo
44 30A Asientos calefactables
45 7,5A Teléfono
46 15A Sintonizador de TV
47 7,5A Aire acondicionado delantero
48 5A Receptor de control remoto del calefactor
49 25A Techo corredizo trasero
50 7,5A Consola superior

o

techo corredizo
(también 25A)

Amperios [A] Descripción
51 10 A Luces interiores)
52 7,5A Sintonizador de TV
53 5A Interruptor de luces exteriores
54 15A Unidad de control de navegación
55 40A Bomba de vacío de freno
56 25A Sistema de frenos
57 40A Ventilador delantero
58 20A Bloqueo eléctrico de la dirección;

Interruptor de encendido.

59 10 A Unidad de control de la sirena ATA
60 30A Limpiaparabrisas de faros
61 5A Alimentación;

Aire acondicionado.

62 No utilizado
63 10 A Conector de diagnóstico
64 No utilizado
65 10 A Unidad de control del motor, diésel
66 10 A Unidad de control del motor, diésel
67 No utilizado
68 7,5A Sintonizador de TV
69 7,5A Espejo del lado del pasajero
70 10 A Ajuste del asiento
71 7,5A Consola de techo
72 5A Terminal 15
73 10 A Unidad de control del airbag
74 5A Teléfono
75 10 A Bocina de voz
76 15A Bobina de encendido;

Terminal 15.

77 7,5A Palanca selectora de la transmisión automática
78 7,5A Tacógrafo
79 10 A Unidad de control del airbag
80 No utilizado
81 5A Conector para remolque
82 5A Relé de desconexión
83 5A Terminal 15
84 10 A Terminal 87
85 No utilizado
86 No utilizado
87 60A Ventilador del aire acondicionado
88 40A Bomba de inyección de aire secundario
R1 Relé de la bocina
R2 Relé del limpiaparabrisas nº 1
R3 Relé del limpiaparabrisas nº 2
R4 Relé de alimentación;

Control del motor.

R5 Relé del motor de arranque
R6 Relé de la bomba de combustible
R7 Relé del terminal 15R
R8 Relé del terminal 15R
R9 Relé de la luneta trasera calefactable
R10 No utilizado
R11 No utilizado
R12 Relé de los limpiaparabrisas de faros
R13 Relé de la bomba de inyección de aire secundario
Leggere  Mercedes Clase CL w216 (2005-2013) – caja de fusibles



Diagrama de la caja de fusibles (VIN ***********138471 – ).

Esquema de la caja de fusibles del compartimento motor para VIN 138471.



Amperios [A] Descripción
Amperios [A] Descripción
1 30A Faros limpiaparabrisas delanteros
2 15A Bocina
3 5A Interruptor
4 7,5A Calefactor
5 5A Prefusible de diagnóstico;

Interruptor, luces exteriores;

Panel de instrumentos.

6 5A Control del motor
7 30A Limpiaparabrisas trasero
8 10 A Alimentación;

Control del motor.

9 15A Alimentación;

Control del motor.

10 10 A Alimentación;

Control del motor.

11 7,5A Terminal 30
12 30A Luneta trasera calefactable
13 7,5A Interruptor de encendido;

Panel de instrumentos.

14 7,5A Sistema de frenos
15 5A Ajuste de faros
16 25A Motor de arranque
17 15A Bomba de combustible
18 15A Iluminación de la guantera;

Encendedor de cigarrillos.

19 5A Radio
20 225A Terminal 30;

Ordenador de a bordo.

21 15A Prefusible delantero 12V
22 15A Prefusible delantero 12V
23 30A Prefusible para remolque
24 25A Prefusible para remolque
25 30A Ajuste del asiento del conductor
26 30A Ajuste del asiento del pasajero
27 30A Control de puerta corredera
28 30A Control de puerta corredera
29 30A Ventilador trasero
30 20A Suspensión neumática

o

4WD
(también 40A).

31 10 A Asistencia al aparcamiento
32 5A Unidad de control de monitorización de presión de neumáticos
33 7,5A Unidad de control del teléfono
34 5A Sintonizador de TV
35 20A Unidad de control del calefactor
36 30A Cierre de la puerta trasera
37 5A Aire acondicionado trasero
38 25A Unidad de control ABS
39 5A Paquete Taxi
40 15A Prefusible trasero 12V
41 10 A Unidad de control de intermitentes
42 No utilizado
43 5A Tacógrafo
44 30A Asientos calefactables
45 7,5A Teléfono
46 15A Sintonizador de TV
47 7,5A Aire acondicionado delantero
48 5A Receptor de control remoto del calefactor
49 25A Techo corredizo trasero
50 7,5A Consola superior

o

techo corredizo
(también 25A).

Leggere  Mercedes SLK R170 (1996-2004) – batería
Amperios [A] Descripción
51 10 A Luces interiores)
52 7,5A Sintonizador de TV
53 5A Interruptor de luces exteriores
54 15A Unidad de control de navegación
55 40A Bomba de vacío de freno
56 25A Sistema de frenos
57 40A Ventilador delantero
58 20A Bloqueo eléctrico de la dirección;

Interruptor de encendido.

59 10 A Unidad de control de la sirena ATA
60 30A Limpiaparabrisas de faros
61 5A Alimentación;

Aire acondicionado.

62 5A Unidad de control de la puerta de audio
63 10 A Conector de diagnóstico
64 5A Módulo de control de la puerta central
65 10 A Unidad de control del motor, diésel
66 10 A Unidad de control del motor, diésel
67 No utilizado
68 7,5A Sintonizador de TV
69 7,5A Espejo del lado del pasajero
70 10 A Ajuste del asiento
71 7,5A Consola colgante
72 5A Terminal 15
73 10 A Unidad de control del airbag
74 5A Teléfono
75 10 A Bocina de voz
76 15A Bobina de encendido;

Terminal 15.

77 7,5A Palanca selectora de la transmisión automática
78 7,5A Tacógrafo
79 10 A Unidad de control del airbag
80 5A Espejos
81 5A Conector para remolque
82 5A Relé de desconexión
83 5A Terminal 15
84 10 A Terminal 87
85 5A Interruptor de posición de estacionamiento/neutral
86 No utilizado
87 60A Ventilador del aire acondicionado
88 40A Bomba de inyección de aire secundario
R1 Relé de la bocina
R2 Relé del limpiaparabrisas nº 1
R3 Relé del limpiaparabrisas nº 2
R4 Relé de alimentación;

Control del motor.

R5 Relé del motor de arranque
R6 Relé de la bomba de combustible
R7 Relé del terminal 15R
R8 Relé del terminal 15R
R9 Relé de la luneta trasera calefactable
R10 Relé del terminal 15R
R11 Relé del terminal 15R
R12 Relé del limpiaparabrisas de faros
R13 Relé de la bomba de inyección de aire secundario
Leggere  Mercedes-Benz Clase B W245 (2006-2011) – caja de fusibles

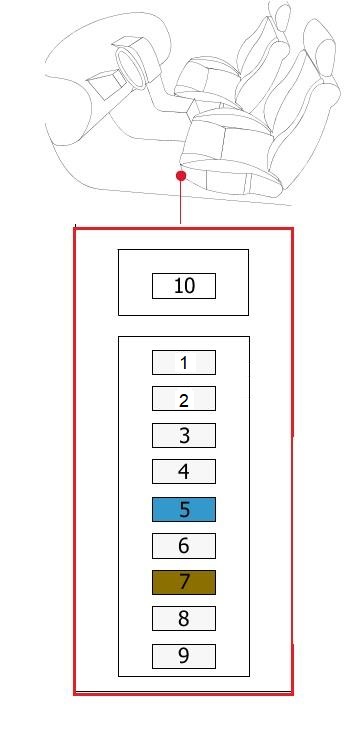

Caja de fusibles nº 1 en el habitáculo



Ubicación de la caja de fusibles número 1 en el habitáculo del vehículo.

Amperios [A] Descripción
1 25A Control de puertas (DCM), lado izquierdo
2 25A Control de puertas (DCM), lado derecho
3 25A Unidad de control con módulo de parámetros especiales (PSM)
4 25A Unidad de control con módulo de parámetros especiales (PSM)
5 15A Fusible delantero 12V
6 25A Sistema de carga
7 7,5A Control de tiempo
8 25A Control de calefacción
9 25A Techo practicable
10 80A Sistema de retención suplementario (SRS)



Caja de fusibles nº 2 en el habitáculo

Vista de la caja de fusibles número 2 situada en el habitáculo.



Amperios [A] Descripción
1 40A Alimentación de la caja de fusibles;

Fusibles adicionales.

2 40A Alimentación de la caja de fusibles;

Fusibles adicionales.

3 25A Segundo sistema de carga de batería
4 5A Sistema de carga
5 5A Sensor de temperatura

Acerca del Mercedes-Benz Vito/Viano W639 (2003-2014)

El Mercedes-Benz Vito/Viano W639, fabricado entre 2003 y 2014, es un modelo popular entre las furgonetas y vehículos multiusos. Este modelo es conocido por su fiabilidad y versatilidad, lo que lo hace ideal tanto para uso comercial como privado. El Vito/Viano W639 ofrece varias opciones de motor, incluyendo variantes diésel y gasolina, que proporcionan suficiente potencia y eficiencia. El interior del vehículo es espacioso y cómodo, con la posibilidad de ajustar los asientos según las necesidades del usuario. Gracias a su mano de obra de calidad y tecnologías modernas, este modelo sigue siendo popular entre los conductores que buscan un vehículo fiable y práctico.

Diagrama de la caja de fusibles del Mercedes-Benz Vito/Viano W639

Esta página muestra el diagrama de la caja de fusibles del Mercedes-Benz Vito/Viano W639, que es esencial para el correcto mantenimiento y reparación del vehículo. En este modelo, la caja de fusibles se encuentra típicamente debajo del salpicadero en el lado del conductor y en el compartimento del motor. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos del vehículo. La caja de fusibles es un elemento clave para la seguridad y funcionalidad del vehículo, por lo que es importante conocer su configuración y mantenerla correctamente.
