Mercedes-Benz Vaneo w414 (2001-2005) – caja de fusibles

Mercedes-Benz Vaneo w414 (2001-2005) – diagrama de la caja de fusibles

Año de fabricación: 2001, 2002, 2003, 2004, 2005.

El fusible del encendedor de cigarrillos (toma de corriente) en el Mercedes Vaneo w414 (2001-2005) es el fusible 12 en la caja de fusibles.

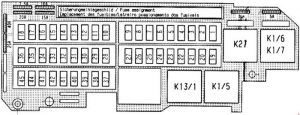

Caja de fusibles

Número	Descripción	Amperaje
1	Controlador del ventilador eléctrico * Relé del ventilador eléctrico Controlador del motor Relé de inyección de aire (gasolina)	20
2	Controlador del motor Relé de la bomba de combustible (gasolina)	25
3	Panel de control de calefacción / temperatura Ventilador interior	25
4	Unidad de control electrónico del programa de estabilidad Interruptor del pedal de freno	7,5
5	Unidad de control de la transmisión automática * Interruptor de control de crucero * Embrague automático *	10
6	Bocina	15
7	Luz de freno	10
8	Conector de diagnóstico Panel de control de calefacción / temperatura	10
9	Controlador del ventilador eléctrico *	30
	Relé del ventilador eléctrico	40
10	Techo panorámico / corredizo Limpiaparabrisas trasero	15
11	Iluminación interior central – proyector y luz nocturna * Sistema de navegación radio * Teléfono manos libres * Luz de señalización	15
12	Encendedor de cigarrillos Luz de la guantera Toma de 12 V en el maletero *	20
13	Elevalunas eléctrico izquierdo	30
	Elevalunas eléctrico confort izquierdo (apertura / cierre automático) *	7,5
14	Elevalunas eléctrico derecho	30
	Elevalunas eléctrico confort derecho (apertura / cierre automático) *	7,5
15	Detección de presencia de ocupantes, incluida la detección de asiento infantil Detección automática de asiento infantil Unidad de control del airbag	7,5
16	Motor del limpiaparabrisas delantero	30
17	Bomba de líquido lavaparabrisas delantero Bloqueo central (diagnóstico) Juego de indicadores (control de limpiaparabrisas delanteros / traseros e intervalo de limpiaparabrisas, sistema de limpiaparabrisas / lavaparabrisas, calefacción de la luneta trasera y calefacción de los espejos, luz de advertencia del airbag)	10
18	Toma de 12 V de la consola central.	25
19	Toma de remolque * Unidad de control de alarma de taxi *	25
20	Unidad de control de detección de remolque * Unidad de control de alarma de taxi *	7,5
21	Unidad de control de detección de remolque *	15
22	Unidad de control del sistema de advertencia * Sirena de advertencia *	10
23	Calefacción de asiento	25
24		40

25	Elevalunas eléctrico confort derecho (apertura / cierre automático) *	30
26	Elevalunas eléctrico confort izquierdo (apertura / cierre automático) *	30
27	Regulador de tiempo calefacción estacionaria * Receptor de radio de calefacción estacionaria * Molduras iluminadas *	5
28	Juego de indicadores (funcionamiento de intermitentes, sistema limpiaparabrisas / lavaparabrisas, luneta trasera calefactable) Odómetro taxi * Señal en el techo del taxi *	10
29	Cierre centralizado	25
30	Unidad de control del sistema de autorización de conducción Juego de indicadores (luz de control. Funcionamiento de intermitentes. Iluminación interior) Sensor de ángulo de dirección	7,5
31	Luneta trasera calefactable (calefacción de espejo)	25
32	Compensador de teléfono HF * Teléfono manos libres * Techo panorámico / corredizo * Iluminación interior central y trasera * Panel de control con iluminación interior delantera * Unidad de control de alarma Taxi *	15
33	Radio / navegación * Interruptor de selección del sistema manos libres * Radio teléfono / taxi * Regulador de radio Taxi *	20
34	Bomba de combustible (gasolina)	25
35	Válvulas para el programa electrónico de estabilidad	25
36	Grupo de lámparas	40
37	Calefacción de espejo M10	10
38	Relé del motor de arranque (diésel)	30
	Regulador del motor (gasolina)	7,5
39	Unidad de control del sistema de autorización de conducción Juego de indicadores (luz de control. Funcionamiento de intermitentes)	7,5
40	Dispositivo de diagnóstico Sensor de ángulo de dirección Ajuste del espejo	7,5
41	Ventilador del habitáculo nivel 2 * PTC – amplificador de calefacción diésel Calefacción / Temp. Panel de control Sensor de punto de rocío (aire acondicionado) * Boquillas calefactables para lavaparabrisas Temp. sensor (aire acondicionado) * Espejo exterior plegable *	7,5
42	Grupo de lámparas Luz de marcha atrás (transmisión manual) Módulo electrónico de la palanca de cambios *	7,5
43	Luz de marcha atrás (transmisión automática) Taxímetro *	7,5
44	Control de tiempo de calefacción auxiliar * Unidad de control Parktronic *	7,5
45	Elevalunas eléctrico con apertura eléctrica *	7,5
Relés
K1 / 6	Terminal 87 del relé de la unidad de control del motor (A 002542 25 19)
K1 / 7
K1 / 5	Relé de la bomba de combustible (A 002542 25 19)
K13 / 1	Terminal 15 del relé electrónico (A 002542 13 19)
K27	Relé de la luneta trasera calefactable (A 002542 13 19)
* Opcional

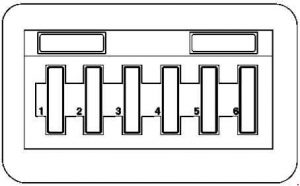

Caja de fusibles del módulo de luces

Número	Descripción	Amperaje
1	Luz de posición izquierda	7,5
2	Luz de posición derecha	7,5
3	Faros de cruce izquierdos Faros de cruce derechos Luz de control de los faros de cruce (juego de indicadores)	15
4	Faro lateral izquierdo Faro trasero izquierdo	7,5
5	Faro lateral derecho Faro trasero derecho Juego de indicadores 58K Iluminación de la matrícula	15
6	Faro antiniebla izquierdo / derecho Faro antiniebla trasero izquierdo	15

Caja de fusibles del módulo de dirección

Número	Relé
K20 / 1	Relé de retorno de alta presión (A 002542 13 19)
K9 / 3	Relé del ventilador eléctrico (A 002542 13 19)
K38 / 3	Relé de bloqueo del motor de arranque (A 002542 23 19)
K46	Relé de advertencia (A 002542 14 19)
K39	Relé de la bocina (A 002542 11 19)
K26 / 2	Relé de la bomba del lavaparabrisas (A 002542 19 19)
K17	Relé de inyección de aire (A 002542 13 19)

Caja de fusibles en el terminal positivo de la batería

Número	Descripción	Amperaje
46	Conexión del terminal, terminal 30 Alimentación para los fusibles f4, f5, f6 a través del relé K1 / 5 Alimentación para los fusibles fl, f2 a través del relé K1 / 6, K1 / 7 Alternador Alimentación para los fusibles f19, f20, f21 Amplificador del calentador PTC (diésel)	150
47	Fase de precalentamiento (diésel)	60
	Inyección de aire (gasolina)	40
48	Bomba de asistencia de dirección	60
49	Programa electrónico de estabilidad de la bomba de retorno	40
50	Interruptor de encendido	50
51	Calefacción auxiliar	30

Acerca del Mercedes-Benz Vaneo w414 (2001-2005)

El Mercedes-Benz Vaneo w414 es un monovolumen compacto que se fabricó entre 2001 y 2005. Este modelo fue diseñado sobre la plataforma de la Clase A, lo que le otorgaba la ventaja de una mayor amplitud y flexibilidad interior. El Vaneo es ideal para familias o empresarios que necesitan un vehículo fiable y práctico. Estaba disponible con varias opciones de motor, incluyendo motores de gasolina y diésel, que ofrecían diferentes niveles de potencia y eficiencia. El Vaneo se caracteriza por un alto nivel de seguridad y confort, típico de los vehículos Mercedes-Benz.

Diagrama de la caja de fusibles del Mercedes-Benz Vaneo w414

Esta página muestra el diagrama de la caja de fusibles del Mercedes-Benz Vaneo w414, que es esencial para el correcto mantenimiento y reparación del vehículo. La caja de fusibles de este modelo se encuentra típicamente en el área debajo del salpicadero y en el compartimento del motor. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en el sistema eléctrico. La caja de fusibles es un elemento clave para garantizar el correcto funcionamiento de los componentes eléctricos del vehículo.
