Mercedes-Benz Vito III W447 (2014-2021) – caja de fusibles

Mercedes-Benz Vito III W447 (2014-2021) – esquema de la caja de fusibles

Año de fabricación: 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021.

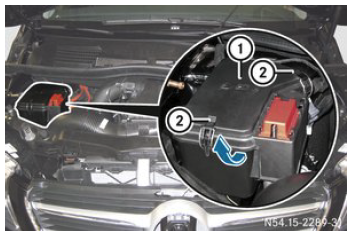

Ubicación de la caja de fusibles en el compartimento del motor

Diagrama de la caja de fusibles del Mercedes-Benz Vito III W447 en el compartimento del motor.

La caja de fusibles se encuentra en el lado izquierdo del compartimento del motor. Para abrirla:

  • Abra el capó.
  • Siga las importantes instrucciones de seguridad para abrir el capó que se encuentran en el manual del propietario.
  • Retire la humedad de la caja de fusibles con un paño seco.
  • Abra los ganchos de sujeción y desconéctelos de la caja de fusibles.
  • Levante la tapa hacia arriba en la dirección de la flecha y retírela.

Para cerrar:

  • Verifique que la junta esté correctamente colocada en la tapa.
  • Fije la tapa por la parte trasera y pliéguela.
  • Fije los ganchos de sujeción a la caja de fusibles y cierre.
  • Cierre el capó.

Esquema de la caja de fusibles en el compartimento del motor

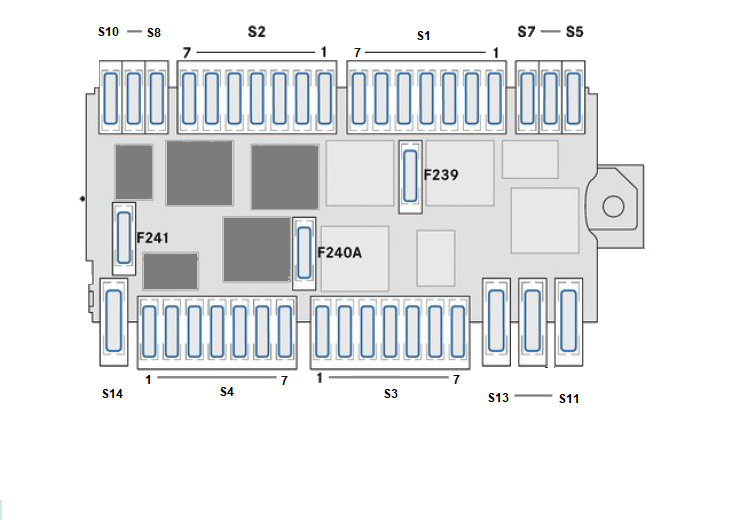

Esquema detallado de la caja de fusibles del motor del Mercedes-Benz Vito III W447.

Soporte de fusibles S1

Nº Descripción Fusible Amperaje [A]
1 Válvulas ESP F204 25
2 Bocina F205 15
3 Unidad de control del motor F206 5
4 Unidad de control de la transmisión automática F207 25
5 No asignado F208 —
6 No asignado F209 —
7 No asignado F210 —

Soporte de fusibles S2

Nº Descripción Fusible Amperaje [A]
1 No asignado F211 —
2 Terminal 87 (4) F212 15
3 Terminal 87 (2) F213 15
4 Terminal 87 (3) F214 10 A
5 Terminal 87 (1) F215 20
6 Unidad de control del motor F216 5
7 No asignado F217 —

Soporte de fusibles S3

Nº Descripción Fusible Amperaje [A]
1 Ajuste de flujo de faros izquierdos F229 5
2 ESP F230 5
3 Ajuste de flujo de faros derechos F231 5
4 No asignado F232 —
5 Calentamiento del filtro de combustible F233 25
6 No asignado F234 —
7 No asignado F235 —

Soporte de fusibles S4

Nº Descripción Fusible Amperaje [A]
1 No asignado F222 —
2 No asignado F223 —
3 ASISTENCIA PARA LA PREVENCIÓN DE COLISIONES,

DISTRONIC PLUS

F224 7,5 A
4 No asignado F225 —
5 Ventilador del radiador del motor/pantalla del radiador F226 5
6 Unidad de control de la transmisión automática F227 10 A
7 Bomba de aceite adicional F228 15

Soporte de fusibles S5-S14

Nº Descripción Fusible Amperaje [A]
S5 Bocina ATA (Alarma antirrobo) F201 5
S6 Unidad de control de calefacción adicional F202 20
S7 Controlador de faros LED HLI (funciones de faros) F203 20
S8 Unidad de control ESP F218 5
S9 No utilizado F219 —
S10 No utilizado F220 —
S11 No utilizado F238 —
S12 Bomba ESP F237 40
S13 Módulo de adquisición y activación de señal CBC 2 F236 40
S14 Controlador de faros LED LCU (faro principal LED) F221 30

Fusibles adicionales en el soporte del relé

Nº Descripción Fusible Amperaje [A]
— Limpiaparabrisas F239 30
— Motor de arranque, terminal 50 F240A 25
— No asignado F241 —
Esquema de relés del compartimento del motor

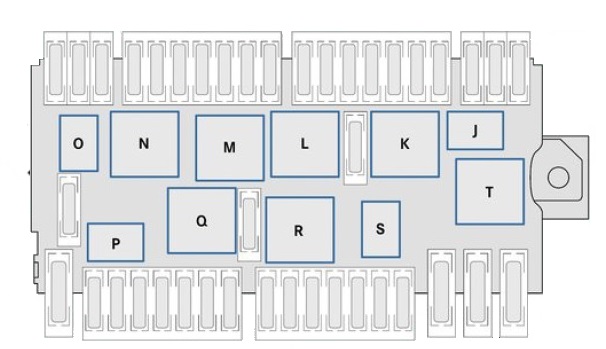

Fusibles adicionales para DISTRONIC PLUS en el soporte de relé del Vito W447.

Nº Descripción Relé
– Bocina J
– Limpiaparabrisas, limpieza continua K
– Encendido/apagado de limpiaparabrisas L
– Motor de arranque M
– Terminal 87 N
– No asignado O
– No asignado P
– No asignado Q
– Terminal 15 R
– No asignado S
– No asignado T

Ubicación de la caja de fusibles en el espacio para los pies del pasajero

Leggere  Mercedes CLS C219 (2004-2010) – batería

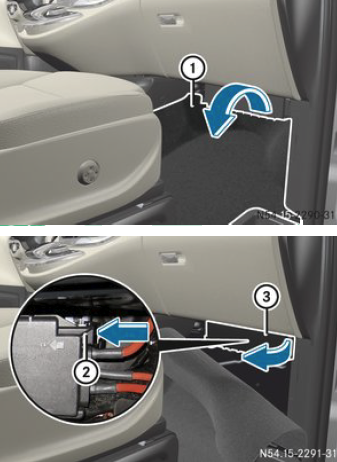

Instrucciones visuales para abrir el soporte de relé con fusibles adicionales del Vito.Para abrir:

  • Abra la puerta del pasajero.
  • Retire la alfombrilla del suelo en el espacio para los pies del pasajero.
  • Levante la alfombra en la dirección de la flecha.
  • Presione el pestillo y levante la tapa en la dirección de la flecha hasta que se bloquee.
  • Tire de la tapa hacia adelante para retirarla de la caja de fusibles.

Para cerrar:

  • Inserte y bloquee la tapa en el soporte del lado izquierdo de la caja de fusibles.
  • Pliegue la alfombra.
  • Coloque la alfombrilla en el espacio para los pies del pasajero.
  • Cierre la puerta del pasajero.

Esquema de la caja de fusibles en el espacio para los pies del pasajero

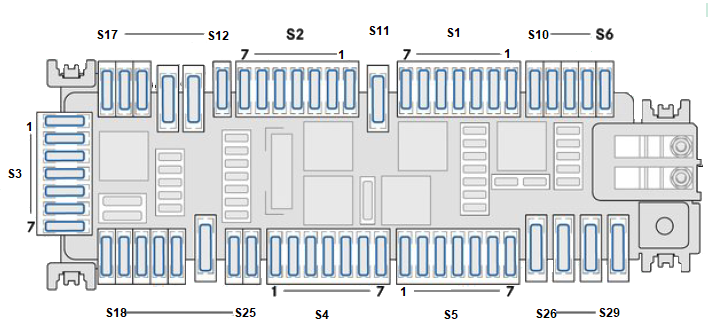

Diagrama de la caja de fusibles del Mercedes-Benz Vito III W447 en el espacio del pasajero.

Soporte de fusibles S1

Nº Descripción Fusible Amperaje [A]
1 Temporizador digital de calefacción auxiliar de aire F28 5
2 Radio;

Equipo de radio.

F29 25 A/15 A
3 Asistente de mantenimiento de carril, volante F30 10 A
4 Calefacción/aire acondicionado TEMPMATIC;

Climatizador automático THERMOTRONIC

F31 10 A
5 Unidad de control de la consola central con panel táctil F32 7,5 A
6 Radio (Vito)/Radio (Clase V) F33 5 A/15 A
7 Encendedor de cigarrillos F34 15

Soporte de fusibles S2

Nº Descripción Fusible Amperaje [A]
1 Unidad de control del asiento del conductor F36 7,5 A
2 Caja de fusibles en el compartimento del motor (PDC-E) F37 30
3 Unidad de control del airbag F38 7,5 A
4 Sintonizador de radio/TV digital DAB/SDARS F39 5
5 No asignado F40 —
6 No asignado F41 —
7 Unidad de control del asiento del pasajero F42 7,5 A

Soporte de fusibles S3

Nº Descripción Fusible Amperaje [A]
1 Módulo de conducto de protección F49 5
2 Pantalla de radio y ventilador F50 7,5 A
3 Soporte para teléfono móvil F51 5
4 Interfaz multimedia F52 5
5 Sistema de peaje, Japón (DSRC) F53 7,5 A
6 Ventilador del aire acondicionado F54 30
7 Bloqueo de encendido/volante electrónico F55 20

Soporte de fusibles S4

Nº Descripción Fusible Amperaje [A]
1 Unidad de control, puerta delantera izquierda F64 30
2 Unidad de control, puerta delantera derecha F65 30
3 Limpiaparabrisas trasero, puerta trasera derecha (Vito) F66 20
4 Freno de estacionamiento eléctrico F67 7,5 A
5 Unidad de control del airbag F68 7,5 A
6 Desactivación automática del airbag del segundo conductor F69 5
7 No asignado F70 —

Soporte de fusibles S5

Nº Descripción Fusible Amperaje [A]
1 No asignado F71 —
2 Tomas de 12 V, compartimento del motor F72 15
3 Freno de estacionamiento eléctrico F73 30
4 Puerta corredera eléctrica izquierda F74 30
5 Módulo de remolque 1 F75 15
6 Módulo de remolque 2 F76 25
7 Módulo de remolque 3 F77 25

Soporte de fusibles S6-29

Nº Descripción Fusible Amperaje [A]
Nº Descripción Fusible Amperaje [A]
S6 No asignado F23 —
S7 Unidad de control del remolque F24 7,5 A
S8 Batería auxiliar, conexión de carga F25 10 A
S9 Unidad de control del remolque F26 15
S10 Caja de fusibles en el espacio para los pies del pasajero en el pilar A (PDC-F) F27 5
S11 Calefacción de la luneta trasera F35 30
S12 Sistema de entretenimiento para los asientos traseros F43 10 A
S13 Pretensor del cinturón, asiento delantero izquierdo (PRE SAFE®) F44 40
S14 Pretensor del cinturón, asiento delantero derecho (PRE SAFE®) F45 40
S15 Tratamiento de gases de escape, SCR 3 F46 10 A
S16 Tratamiento de gases de escape, SCR 2 F47 20
Nº Descripción Fusible Amperaje [A]
S17 Tratamiento de gases de escape, SCR 1 F48 15
S18 Tratamiento de gases de escape, relé SCR F56 15
S19 Calentador de aire auxiliar F57 25
S20 No asignado F58 —
S21 Unidad de control del asiento del pasajero F59 30
S22 Unidad de control del asiento del conductor F60 30
S23 Amplificador, audio F61 40
S24 Intermitentes en el techo F62 10 A
S25 Unidad de control de suministro de combustible F63 20
S26 Techo panorámico F78 30
S27 Módulo de adquisición y activación de señal CBC 1 F79 40
S28 Módulo de adquisición y activación de señal CBC 3 F80 40
S29 Ventilador, aire acondicionado en el compartimento trasero F81 30
Leggere  Mercedes-Benz Clase C W202 (1993-2001) – caja de fusibles

Fusibles adicionales en el soporte del relé

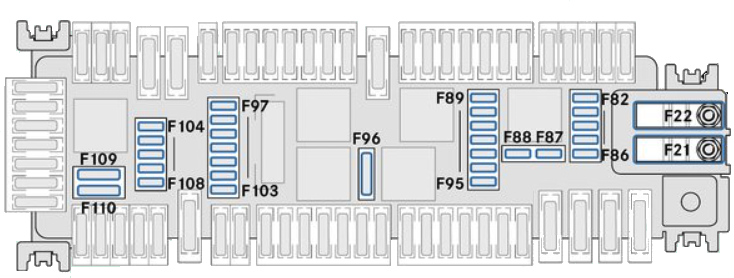

Ubicación de los fusibles adicionales en el soporte de relé S6-29 del Vito W447.

Nº Descripción Fusible Amperaje [A]
Nº Descripción Fusible Amperaje [A]
– Sistema de carga del calentador PTC F21 200 A
– Batería auxiliar F22 200 A
– Puerto central Star 2 F82 5
– Bloqueo de encendido F83 7,5 A
– Unidad de control/unidad de control de la consola central a la izquierda del volante F84 7,5 A
– Receptor de control remoto/módulo KOM F85 5
– Antena RF F86 5
– Conexión de diagnóstico F87 10 A
– Panel de instrumentos F88 10 A
– Interruptor de luces F89 5
– Asistente de ángulo muerto F90 5
– Tratamiento de gases de escape, unidad de control SCR F91 5
– Unidad de control de suministro de combustible F92 5
– Accesorios de radio F93 7,5 A
– Sistema de pago, Japón (DSRC) F93 7,5 A
Nº Descripción Fusible Amperaje [A]
– No asignado F94 –
– Iluminación del compartimento del motor F95 5
– Limpiaparabrisas trasero, portón trasero/limpiaparabrisas trasero, puerta trasera izquierda (Vito) F96 15
– PARKTRONIC/asistente de estacionamiento activo F97 5
– Módulo de adquisición y activación de señal de la línea de control CBC F98 5
– Monitoreo de presión de neumáticos F99 5
– Amplificador, audio F100 5
– Panel de control del aire acondicionado F101 10 A
– No asignado F102 –
– Cableado básico, taxi, taxímetro F103 5
– Entretenimiento trasero, pantalla, lado izquierdo F104 5
– Entretenimiento trasero, pantalla, lado derecho F105 5
– Cámara para sistemas de asistencia al conductor F106 5
– Cableado básico para TV/cámara de monitoreo de tráfico F107 5
– Cámara de marcha atrás/cámara 360° F108 7,5 A
– No asignado F109 –
– Módulo de adquisición y activación de señal CBC 5 F110 30

Esquema de relés

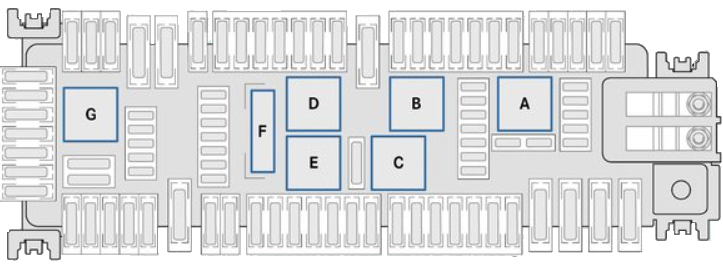

Esquema de relés del soporte S6-29 en el Mercedes-Benz Vito III W447.

Nº Descripción Relé
— Relé terminal 15 A
— Limpiaparabrisas trasero b
— Terminal 15 R2 C
— Calefacción de la luneta trasera D
— Terminal 15 R1 mi
— Terminal 30G F
— Tratamiento de gases de escape;

Bomba de alimentación SCR.

g

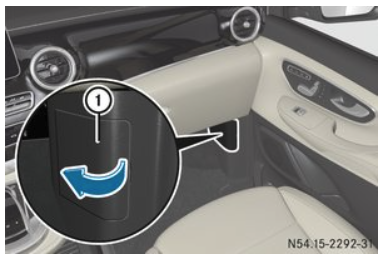

Caja de fusibles en el pilar A en el espacio para los pies del pasajero

Caja de fusibles en el pilar A del espacio para los pies del pasajero del Vito.

Para abrir:

  • Abra la puerta del pasajero.
  • Levante la tapa en la dirección de la flecha y retírela.
  • Verá la caja de fusibles en el pilar A.

Para cerrar:

  • Inserte la tapa en el panel lateral de la cubierta a la izquierda y presione.
  • Cierre la puerta del pasajero.

Esquema de la caja de fusibles en el pilar A en el espacio para los pies del pasajero

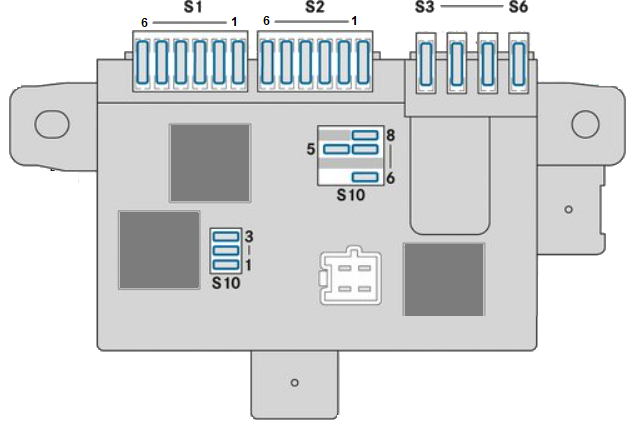

Diagrama de la caja de fusibles del pilar A en el espacio del pasajero del Vito.

Soporte de fusibles S1

Nº Descripción Fusible Amperaje [A]
1 Calefacción de asientos traseros/ventilación de asientos traseros, fila 1 izquierda F305 10 A
2 Calefacción de asientos traseros/ventilación de asientos traseros, fila 1 derecha F308 10 A
3 Calefacción de asientos traseros/ventilación de asientos traseros, fila 2 izquierda F310 10 A
4 Calefacción de asientos traseros/ventilación de asientos traseros, fila 2 derecha F309 10 A
5 No asignado F316 —
6 Unidad de control de calefacción de asientos traseros/ventilación de asientos traseros F317 5

Soporte de fusibles S2

Nº Descripción Fusible Amperaje [A]
1 Módulo programable especial (PSM) F303 25
2 Módulo programable especial (PSM) F304 25
3 Nevera en la consola central F306 10 A
4 Transformador de tensión F312 30
5 Puerta corredera eléctrica derecha/sistema de puerta trasera EASY-PACK F311 30
6 No asignado F318 —

Soporte de fusibles S3-6

Nº Descripción Fusible Amperaje [A]
S3 Cargador Marco Polo, conexión de carga F300 25
S4 Terminal 30 fabricante de carrocerías/soporte para vasos, consola central F321 25 A/10 A
S5 No asignado F302 —
S6 Calentador de aire auxiliar F323 25

Soporte de fusibles S10

Nº Descripción Fusible Amperaje [A]
1 Tacógrafo F301 5
2 No asignado F307 —
3 Tacógrafo F315 7,5 A
5 Si la llave está en la posición 2 del encendido: señal de encendido de la nevera, portavasos, transformador de tensión en la consola central F314 5
6 Terminal 61 fabricante de carrocerías/Solo para fabricante de carrocerías Westfalia F319 15 A/5 A
7 Terminal 15 fabricante de carrocerías/equipos/Solo para fabricante de carrocerías Westfalia F320 15 A/5 A
8 Reloj de calefacción de aire auxiliar F322 5
Leggere  Mercedes-Benz Clase E w124 (E300 Turbodiesel) – Caja de fusibles
Esquema de relés

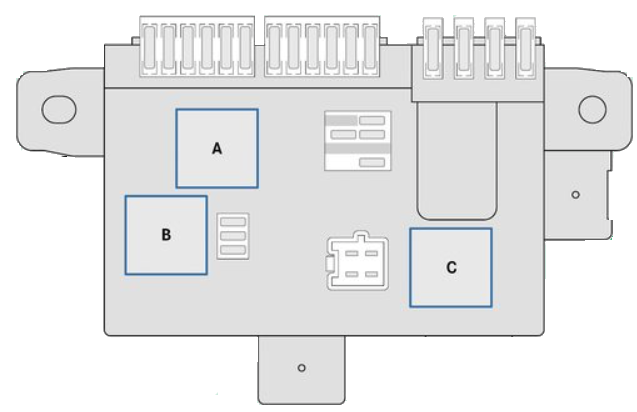

Esquema de relés del soporte S10 en el pilar A del Vito W447.

Nº Descripción Relé
— Relé terminal 15 A
— No asignado b
— No asignado C
Caja de fusibles en la parte trasera del compartimento del motor

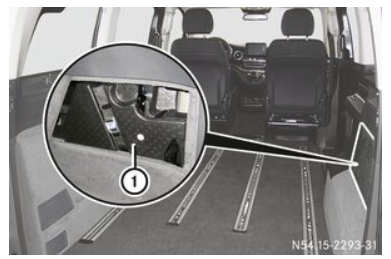

Ubicación de la caja de fusibles en la parte trasera del compartimento del motor del Vito.

Para abrir:

  • Abra la puerta trasera.
  • Retire el kit de herramientas del vehículo del compartimento de pasajeros (consulte el manual del vehículo).
  • Retire el soporte de herramientas del panel lateral de la carrocería.
  • Verá tres soportes de fusibles y un soporte de relés.

Para cerrar:

  • Inserte y asegure el soporte de herramientas en el compartimento de pasajeros.
  • Guarde las herramientas y el equipo y vuelva a colocar y asegurar la cubierta del compartimento (consulte el manual del vehículo).
  • Cierre la puerta trasera.

Esquema de la caja de fusibles y relés en la parte trasera del compartimento del motor

Diagrama de fusibles y relés en la parte trasera del compartimento del motor del Vito.

Soportes de fusibles y soportes de relés detrás del soporte de herramientas.

Nº Descripción Fusible Amperaje [A]
1 A 12 V, primera fila de asientos, izquierda F352 15
2 A 12 V, segunda fila de asientos, izquierda F350 15
3 A 12 V, segunda fila de asientos, derecha F351 15
Nº Descripción Relé
4 Superposición de 12 V en el maletero K127

Ubicación de la caja de fusibles preliminar

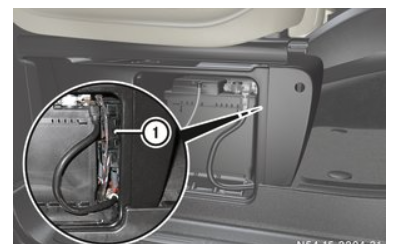

Caja de fusibles preliminar junto a la batería bajo el asiento delantero del Vito.Abra la bandeja de la batería en la parte inferior del asiento delantero derecho. La caja de fusibles preliminar se encuentra junto a la batería de arranque en la parte inferior del asiento delantero derecho. Siempre confíe el reemplazo de fusibles en la caja de fusibles a un taller especializado cualificado.

Esquema de la caja de fusibles preliminar

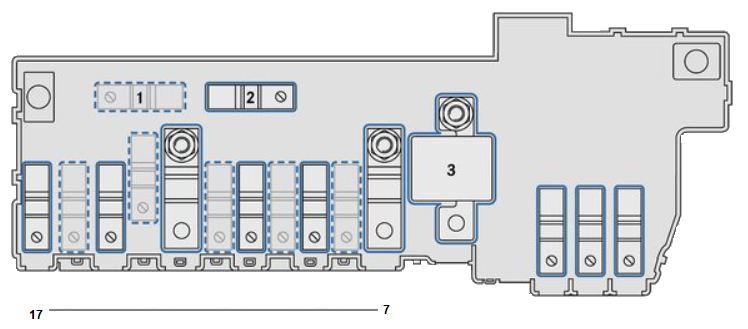

Ubicación de los fusibles A3, A7, A10, A11, A13 y A16 en la parte trasera.Los fusibles A3, A7, A10, A11, A13 y A16 se encuentran en la parte trasera.

Nº Descripción Fusible Amperaje [A]
1 No asignado A16 —
2 No asignado A15 —
3 Motor de arranque A1 Pirofusible
4 Caja de fusibles en el espacio para los pies del pasajero en el pilar A (PDC-F) A8 150 A
5 Batería adicional A12 150 A
6 Unidad de control, sistema de precalentamiento A2 100 A
7 Alternador E2 350 A
8 Ventilador del radiador del motor A10 100 A
9 No asignado A9 —
10 Caja de fusibles en el compartimento del motor (PDC-E) A7 150 A
11 No asignado A14 —
12 No asignado A3 —
13 Caja de fusibles en el espacio para los pies del pasajero (PDC-P) A6 250 A
14 Módulo de adquisición y activación de señal CBC A13 40
15 No asignado A5 —
16 Control eléctrico A11 100 A
17 Tomas en el compartimento trasero A4 50 A

Acerca del Mercedes-Benz Vito III W447 (2014-2021)

El Mercedes-Benz Vito III W447, fabricado entre 2014 y 2021, es un modelo popular entre los vehículos comerciales, que ofrece una combinación de confort, fiabilidad y versatilidad. Este modelo es conocido por su diseño moderno y una amplia gama de opciones de motor, incluyendo motores diésel y gasolina, que proporcionan un rendimiento y una eficiencia óptimos. El Vito III W447 es ideal para empresarios y familias que necesitan un vehículo espacioso y cómodo para el uso diario. Gracias a sus avanzadas tecnologías y características de seguridad, este modelo es considerado uno de los mejores de su clase.

Esquema de la caja de fusibles del Mercedes-Benz Vito III W447

Esta página muestra el esquema de la caja de fusibles para el Mercedes-Benz Vito III W447, que es esencial para el mantenimiento y las reparaciones adecuadas del sistema eléctrico del vehículo. Las ubicaciones típicas de la caja de fusibles en este modelo incluyen el compartimento del motor y el interior del vehículo, generalmente en el área del salpicadero. Los esquemas de esta página detallan los números de los fusibles, sus valores de amperaje y los componentes que protegen. Al reemplazar fusibles, es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños al sistema eléctrico. La caja de fusibles es un elemento clave para la seguridad y funcionalidad del vehículo, por lo que es importante tener una visión general de su configuración.

Carlos Martínez

Carlos Martínez

Soy Carlos Martínez, apasionado de la mecánica automotriz y de los sistemas eléctricos de los vehículos. Desde hace más de diez años me dedico a recopilar y analizar diagramas de cajas de fusibles y relés para diferentes marcas y modelos de automóviles. Creé este sitio web para ayudar a conductores, mecánicos y aficionados al automóvil a encontrar rápidamente la información que necesitan cuando surge un problema eléctrico en el vehículo. Sé por experiencia propia que localizar el fusible correcto puede ahorrar mucho tiempo y evitar reparaciones innecesarias. En esta página publico diagramas claros y organizados de cajas de fusibles, junto con la ubicación de los componentes y explicaciones útiles para facilitar su identificación. Mi objetivo es ofrecer información sencilla, práctica y accesible para cualquier persona que necesite entender mejor el sistema eléctrico de su coche.
