Mercedes-Benz Clase E w124 (E300 Turbodiesel) – Caja de fusibles
Mercedes-Benz Clase E w124 (E300 Turbodiesel) – esquema de la caja de fusibles (124545 09 00)
El fusible del encendedor de cigarrillos (toma de corriente) en el Mercedes Clase C w202 motor C280 (1999) es el fusible 1 (rojo) en la caja de fusibles.

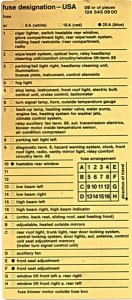

Versión USA – w124.193
Aplicación de la tabla de fusibles: w124_026, w124_030, w124_090, w124_133, w124_193
| Fusible | Amperaje [A] | Color | Descripción |
| 1 | 16 | rojo | Encendedor de cigarrillos, interruptor de calefacción de la luneta trasera, iluminación de la guantera, limpiaparabrisas trasero / lavaparabrisas, reposacabezas plegables / espacio trasero, radio |
| 2 | 16 | rojo | Sistema de limpiaparabrisas / lavaparabrisas, bocina óptica, relé de faros, unidad de limpieza / circuito de confort de control de ventanas. 86 |
| 3 | 8 | blanco | Iluminación de posición / trasera derecha, dispositivo de limpieza de faros, iluminación: tablero, instrumento, controles |
| 4 | 8 | blanco | Faros antiniebla |
| 5 | 8 | blanco | Luz de freno, instrumento, luz de lectura delantera, controlador de bombillas, control de crucero, tacómetro |
| 6 | 8 | blanco | Intermitentes, bocina (indicador de temperatura exterior) |
| 7 | 16 | rojo | Bombilla de repuesto, válvulas de calefacción de agua, bomba de agua, ventilador del motor, sistema de calefacción de boquillas de lavaparabrisas, sistema de aire acondicionado, relé de ventilador auxiliar. 86, transmisión automática eléctrica, sensor de temperatura dentro del motor del ventilador, compresor de aire acondicionado |
| 8 | 8 | blanco | Iluminación de posición trasera izquierda |
| 9 | 8 | blanco | Término de diagnóstico. 6, sistema de advertencia de peligro, reloj, luz de lectura delantera (radio electrónica, iluminación del espejo de cortesía, circuito de confort del relé 86 |
| 10 | 25 | azul | Luneta trasera calefactada |
| 11 | – | – | – |
| 12 | – | – | – |
| 13 | 8 | blanco | Faros antiniebla izquierdos |
| 14 | 8 | blanco | Faros antiniebla derechos |
| 15 | 8 | blanco | Luces de carretera izquierdas |
| 16 | 8 | blanco | Luces de carretera derechas, intermitente de luces de carretera |
| A | 16 | rojo | Respaldo ortopédico, techo corredizo, calefacción del asiento delantero |
| B | 8 | blanco | Espejos exteriores regulables y calefactados |
| C | 16 | rojo | Iluminación del techo trasero, iluminación del maletero, sistema de cierre de puertas traseras, cierre centralizado, iluminación de puertas, antena automática, memoria de ajuste del asiento del conductor (controlador de intermitentes del remolque) |
| D | 16 | rojo | Ventilador auxiliar |
| E | 25 | azul | Ajuste del asiento delantero |
| F | 25 | azul | Ajuste del asiento delantero |
| G | 16 | rojo | Control de ventanas izquierdo y trasero derecho |
| H | 16 | rojo | Control de ventanas derecho y trasero izquierdo |
| Fusible del ventilador del motor fuera de la caja de fusibles | |||
Acerca del Mercedes-Benz Clase E w124 (E300 Turbodiesel)
El modelo Mercedes-Benz Clase E w124, específicamente la versión E300 Turbodiesel, es conocido por su fiabilidad y robustez. Este automóvil, fabricado entre 1984 y 1995, se ha convertido en un icono entre los amantes de los vehículos clásicos. El E300 Turbodiesel está equipado con un potente motor de seis cilindros en línea de 3.0 litros con turbo, que proporciona un excelente rendimiento y eficiencia. Gracias a su construcción y materiales de calidad, este modelo es considerado uno de los vehículos más duraderos y resistentes de su época. Además, ofrece un interior cómodo y tecnologías avanzadas que eran muy innovadoras para su tiempo.
Esquema de la caja de fusibles del Mercedes-Benz Clase E w124 (E300 Turbodiesel)
Esta página muestra el esquema de la caja de fusibles para el Mercedes-Benz Clase E w124 (E300 Turbodiesel). En este modelo, las cajas de fusibles suelen estar ubicadas en el compartimento del motor y en el interior del vehículo, generalmente debajo del salpicadero. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en el sistema eléctrico. La caja de fusibles es un elemento clave para la seguridad y fiabilidad del vehículo, por lo que es importante revisar regularmente su estado y funcionamiento.
