El fusible del encendedor de cigarrillos (toma de corriente) en el Mercedes SLK R172 (2010-2018) es el fusible 9 en la caja de fusibles del compartimento del motor.

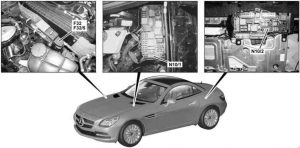

Caja de fusibles – ubicación

F32 / F32 / 5 – Caja de fusibles delantera
N10 / 1 – Unidad de control SAM delantera con módulo de fusibles y relés
N10 / 2 – Unidad de control SAM trasera con módulo de fusibles y relés

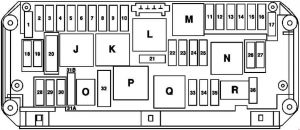

Caja de fusibles en el compartimento del motor

Nº	Descripción	[A]
1	Unidad de control electrónico del programa de estabilidad	25
2	Controlador de techo Vario	30
3	Controlador de techo Vario	30
4	Controlador de faros (hasta el año de modelo 2017) Aplicable a motor diésel: Sensor de condensación del filtro de combustible con elemento calefactor (hasta el año de modelo 2017)	20
5	Unidad de control SAM trasera con módulo de fusibles y relés Servodirección electrohidráulica a través del compartimento del motor / conexión eléctrica FFS (a partir del año de modelo 2017) Interruptor de luces exteriores (a partir del año de modelo 2017)	7.5
6	Aplicable a motor diésel: unidad de control CDI Aplicable a motor de gasolina: unidad de control ME-SFI	10
7	Arranque a través del relé 50 del circuito de arranque	20
8	Unidad de control del sistema de retención suplementario	7.5
9	Conector interno del vehículo, delantero Encendedor de cigarrillos con iluminación de cenicero	15
10	Motor limpiaparabrisas Calefacción del limpiaparabrisas (hasta el año de modelo 2017)	30
11	Pantalla Audio / COMAND Panel de control Audio / COMAND	7.5
12	Unidad de control y mando ACC Unidad de control del panel superior Unidad de control del módulo de la lámpara del volante (estado hasta el año de modelo 2017)	7.5
13	Módulo de control del módulo de la columna de dirección Cámara multifunción	7.5
14	Unidad de control electrónico del programa de estabilidad	7.5
15	Unidad de control del sistema de retención suplementario	7.5
16	Conexión eléctrica del ventilador del radiador (a partir del año de modelo 2017) Aplicable con transmisión 725: INTERFAZ DIRECT SELECT (a partir del año de modelo 2017) Conexión eléctrica del módulo de navegación (hasta el año de modelo 2017)	5
	Aplicable para transmisión 722: Unidad de control electrónico del módulo de la palanca de cambios Aplicable con transmisión 725: INTERFAZ DIRECT SELECT	7.5
17	Grupo de faros delanteros izquierdo y grupo de faros delanteros derecho	30
	Aplicable hasta el 31.05.2012: Unidad de control para el panel de control	7.5
18	Unidad de control del panel de control superior control Unidad de control del panel superior relé de respaldo (hasta el año de modelo 2017)	7.5
19	Aplicable con transmisión 725: Unidad de control electrónico del bloqueo de encendido Aplicable a transmisión manual: Unidad de control electrónico del bloqueo de encendido Unidad de control electrónico del bloqueo de la dirección	20
20	Unidad de control electrónico del programa de estabilidad	40
21	Luz en la guantera	7.5
22	Motor del ventilador para el motor de combustión interna y el aire acondicionado con control integrado (a partir del año de modelo 2017) Aplicable a motores 152, 271, 274, 276, 651: Conexión eléctrica del cableado interior y del cableado del motor Aplicable a motor 276, 651: Compartimento del motor / conexión eléctrica interior del vehículo Aplicable a motor 152, 271, 276, 651: Circuito 87 Punto de conexión M2e Aplicable para motor 274: Punto de conexión, circuito 87/2 Aplicable a motor diésel: unidad de control CDI Compartimento del motor / FFS [RBA] conexión eléctrica (hasta el año de modelo 2017)	15

23	Aplicable para motores 152, 271, 274, 276:  Conexión eléctrica para el cableado interior y el cableado del motor Aplicable para motor diésel: Válvula de control de cantidad    Circuito 87 Enlace de conexión M1e (a partir del año de modelo 2017) Aplicable a motor 276:  Compartimento del motor / conexión eléctrica interior del vehículo (hasta el año de modelo 2017)	20
24	Aplicable para motores 152, 271, 274, 276:  Conexión eléctrica del cableado interior y del cableado del motor Aplicable para motor 274:  Relé de la bomba de circulación del refrigerante Aplicable a motor diésel: Compartimento del motor / conexión eléctrica interior del vehículo Unidad de control CDI (hasta el año de modelo 2017) Vehículos en China:  Actuador de la rejilla del radiador (a partir del año de modelo 2017)	15
25	Aplicable para motor 276:  Circuito 87 enlace de conexión M4e Aplicable para motor 274:  Circuito 87 enlace de conexión M1 Aplicable para motor 152:  Circuito 87 enlace de conexión Aplicable para motor diésel:  Sensor de oxígeno antes del catalizador Aplicable para motor 651: (a partir del 01.06.2015) Unidad de control del sensor de NOx después del filtro de partículas Unidad de control del sensor de NOx después del catalizador SCR	15
26	Grupo de faros delanteros izquierdo y grupo de faros delanteros derecho (a partir del año de modelo 2017) Radio (hasta el año de modelo 2017) Controlador COMAND (hasta el año de modelo 2017)	20
27	Unidad de control del bloqueo electrónico de encendido Aplicable a motor diésel:  unidad de control CDI Aplicable a motor de gasolina:  unidad de control ME-SFI	7.5
28	Cuadro de instrumentos Reloj analógico	7.5
29	Motor del actuador de ajuste del ángulo del faro derecho (a partir del año de modelo 2017) Grupo de faros delanteros derecho (hasta el año de modelo 2017)	10
30	Motor del actuador de ajuste del ángulo del faro izquierdo (estado hasta el año de modelo 2017) Grupo de faros delanteros izquierdo (hasta el año de modelo 2017)	10
31A	Bocina izquierda, Bocina derecha	15
31B	Bocina izquierda, Bocina derecha	15
32	Aplicable para motor 274:  Bomba de aire eléctrica (a partir del año de modelo 2017) Aplicable para motor 651:  Unidad de control AdBlue®	40
33	Aplicable para transmisión 722: W  unidad de control de transmisión totalmente integrada	10
34	Unidad de control del sistema de alimentación Aplicable a motor 651:  Unidad de control AdBlue®	7.5
35	Unidad de control del programa electrónico de estabilidad Sensor de radar integrado del parachoques trasero derecho y sensor de radar integrado del parachoques trasero izquierdo (estado hasta el año de modelo 2017)	5
36	Controlador de ASISTENCIA PARA LA PREVENCIÓN DE COLISIONES (a partir del año de modelo 2017) Controlador eléctrico DISTRONIC Sensor DISTRONIC (DTR) en el parachoques delantero izquierdo (hasta el año de modelo 2017) Sensor DISTRONIC (DTR) en el parachoques delantero derecho (hasta el año de modelo 2017)	7.5
Relés
J	Relé circuito 15
K	Relé circuito 15R
L	Relé de reserva
M	Relé 50 del motor de arranque
N	Relé del motor circuito 87
O	Relé de la bocina
P	Aplicable para motores 271, 274 o 651,9 a partir del 01.06.2015:  Adblue® / relé de inyección de aire secundario
Q	Aplicable hasta el 29.02.2016:  Relé de reserva
R	Relé circuito del chasis 87

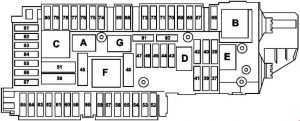

Caja de fusibles en el maletero

Nº	Descripción	[A]
37	Asiento del conductor Electroimán del reposacabezas NECK-PRO Asiento del pasajero delantero Electroimán del reposacabezas NECK-PRO	7.5
38	Reserva	–
39	Controlador de la puerta izquierda	30
40	Unidad de control del sistema de suspensión adaptativa	15
41	Controlador de la puerta derecha	30
42	Unidad de control del sistema de alimentación	25
43	Reserva	–
44	Reserva	–
45	Reserva	–
46	Amplificador de antena FM, AM y CL [ZV] Amplificador de antena FM 2, DAB y TV (hasta el año de modelo 2017) Sirena de alarma Sensor de protección interior	7.5
47	Reserva	–
48	Reserva	–
49	Calefacción de la luneta trasera	30
50	Cabrestante reversible derecho para tensión de emergencia	50
51	Cabrestante reversible izquierdo para tensión de emergencia	50
52	Reserva	–
53	Reserva	–
54	Reserva	–
55	Reserva	–
56	Reserva	–
57	Reserva	–
58	Reserva	–
59	Controlador del freno de estacionamiento eléctrico	5
60	Reserva	–
61	Unidad de control AIRSCARF	25
62	Unidad de control del asiento del conductor	30
63	Unidad de control AIRSCARF	25
64	Unidad de control del asiento del pasajero delantero	30
65	Aplicable para transmisiones 722, 725 (ECO start / stop) (hasta el año de modelo 2017) Bomba de aceite eléctrica	10
66	Reserva	–
67	Unidad de control del amplificador del sistema de audio	40

68	Unidad de control de sonido del motor (a partir del año de modelo 2017)	15
69	Radio (a partir del año de modelo 2017) Controlador COMAND (a partir del año de modelo 2017)	20
70	Unidad de control de monitoreo de presión de neumáticos	5
71	Aplicable para motor 274:  Motor del actuador de la válvula de escape izquierda (a partir del año de modelo 2017)	7.5
72	Toma de corriente en la guantera de la consola central (hasta el año de modelo 2017)	15
73	Aplicable para motores 274, 276:  Relé de la bomba de circulación del refrigerador de aire comprimido (a partir del año de modelo 2017)	10
74	Unidad de control KEYLESS-GO	7.5
75	Controlador de techo Vario	20
76	Unidad de control MAGIC SKY CONTROL	7.5
77	Amplificador / compensador de antena de teléfono móvil	5
78	Unidad de control de interfaz multimedia (hasta el año de modelo 2017)	7.5
79	Unidad de enlace multimedia (a partir del año de modelo 2017) Unidad de control de sensores de radar (hasta el año de modelo 2017)	5
80	Unidad de control del sistema de estacionamiento	7.5
81	Placa de contacto del teléfono móvil	5
82	Cámara de marcha atrás (estado hasta el año de modelo 2017)	5
83	Unidad de control de comunicación dedicada de corto alcance (a partir del año de modelo 2017) Conexión eléctrica VICS y sistema de pago electrónico (hasta el año de modelo 2017)	7.5
84	Unidad de control de Digital Audio Broadcasting (hasta el año de modelo 2017) Unidad de control de radio satelital de audio digital (SDAR) (hasta el año de modelo 2017)	5
85	Módulo sintonizador (a partir del año de modelo 2017) Sintonizador de televisión digital (hasta el año de modelo 2017)	7.5
86	Unidad de control de cobertura de cámara (estado hasta el año de modelo 2017)	5
87	Unidad de control HERMES (a partir del año de modelo 2017) Unidad de control eCall Rusia (GLONASS) (a partir del año de modelo 2017) Unidad de control del sistema de llamada de emergencia (hasta el año de modelo 2017)	7.5
88	Alimentación interna de la unidad de control SAM trasera con módulo de fusibles y relés	80
89	Controlador del freno de estacionamiento eléctrico	30
90	Controlador del freno de estacionamiento eléctrico	30
91	Reserva	–
92	Reserva	–
Relés
A	Relé terminal 15
B	Relé circuito 15R (1)
C	Relé de la luneta trasera térmica
D	Relé de la bomba de combustible
E	Reserva
F	Relé de ajuste del asiento
G	Relé circuito 15R (2)

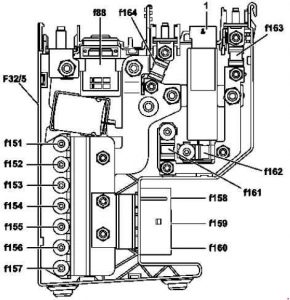

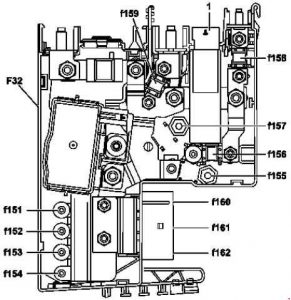

Caja de fusibles delantera

ECO start / stop

Excepto ECO start / stop

Nº	Descripción	[A]
150	Reserva	–
151	Motor del ventilador para el motor de combustión interna y el aire acondicionado con control integrado	100
152	Unidad de control SAM delantera con módulo de fusibles y relés	150
153	ECO start / stop:  Unidad de control SAM delantera con módulo de fusibles y relés excepto ECO start / stop:  reserva	100
	ECO start / stop (a partir del año de modelo 2017):  Unidad de control SAM delantera con módulo de fusibles y relés	60
154	excepto ECO start / stop : Unidad de control SAM delantera con módulo de fusibles y relés ECO start / stop:  reserva	100
155	Reserva	–
156	Reserva	–
157	Aplicable a partir del 01.06.2015  Servodirección electrohidráulica	100

A partir del modelo 2017:  Servodirección electrohidráulica	120
158	Regulador del ventilador y motor del ventilador	50
	A partir del modelo 2017:  Regulador del ventilador y motor del ventilador	40
159	Controlador de techo Vario	40
160	Aplicable con transmisión 725: W  unidad de control de transmisión totalmente integrada	60
161	Unidad de control SAM delantera con módulo de fusibles y relés	100
162	Reserva	–
163	Unidad de control SAM trasera con módulo de fusibles y relés	150
	A partir del modelo 2017:  Unidad de control SAM trasera con módulo de fusibles y relés	200
164	ECO start / stop:  Alimentación a través de la función ECO start / stop Batería adicional excepto ECO start / stop:  Alimentación de la batería de a bordo del sistema eléctrico	100
	A partir del modelo 2017:  Alimentación a través de la función ECO start / stop batería adicional	200

Función ECO start / stop relé de batería adicional
