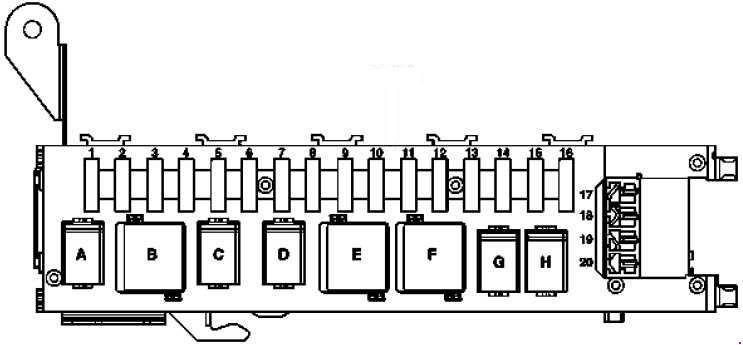

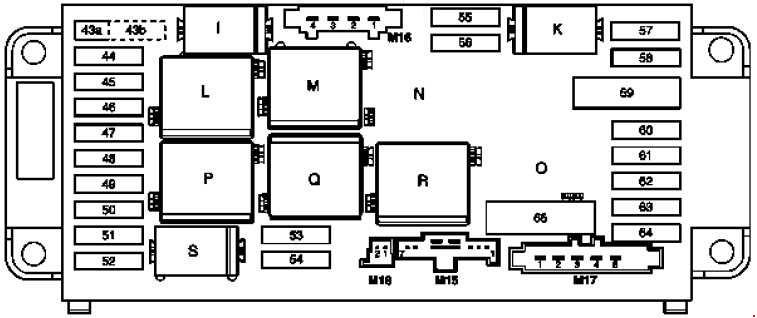

Mercedes-Benz Clase C W203 (2000-2007) – caja de fusibles

Interruptor de ajuste parcial eléctrico del asiento del pasajero.

Interruptor de ajuste parcial eléctrico del asiento del conductor.

Luz del maletero derecha;

Luz del maletero izquierda;

Receptor de control remoto STH.

Sintonizador de TV (MOST) (desde el 1.4.04)

Bomba de recirculación del enfriador de aire de sobrealimentación;

Aplicable sin motor 112.961:

Relé de reserva 2.

Señal de advertencia (H3);

Sensor de inclinación ATA [EDW].

colgado.

Aplicable al modelo 203.0 versión USA (hasta el 31.3.04):

Toma de corriente.

Unidad de control de voz

Luz de techo trasera

Luz de techo trasera

Indicador de advertencia PTS

Unidad de control PTS

Versión  japonesa:

Punto de separación de tensión de alimentación VICS + ETC.

de entrada de combustible 1;

Relé para el cambio de polaridad de la tapa

de entrada de combustible 2.

Válido para el modelo 203.2/7 versión USA:

Toma de corriente

Unidad de control de la puerta central.

(en la guantera).

del lado del conductor, con memoria;

Unidad de control multifunción del vehículo

(SVMCU [MSS]).

Unidad de control de ajuste del asiento delantero del lado del conductor, con memoria;

Unidad de control multifunción de vehículo especial.

Unidad de control de la cerradura eléctrica del volante.

hasta el 31.5.01:

Transceptor de teléfono y TELE AID;

Transceptor de teléfono D2B;

Interfaz de teléfono D2B;

Compensador E-net;

hasta el 31.5.01, versión japonesa :

Unidad de control E-call.

Unidad de control de ajuste del asiento delantero del pasajero con memoria;

desde el 1.4.04:

Unidad de control de ajuste del asiento delantero del lado del pasajero con memoria;

hasta el 31.5.03, Taxi:

Unidad de control multifunción de vehículo especial;

desde el 1.6.03, Taxi:

unidad de control multifunción de vehículo especial;

desde el 1.6.01, Policía :

unidad de control multifunción de vehículo especial.

Unidad de control de ajuste del asiento delantero del pasajero con memoria;

desde el 1.4.04, Taxi:

Unidad de control multifunción de vehículo especial.

Calentador STH

Calentador STH

Fuente interna.

Bomba de recirculación del enfriador de aire de sobrealimentación;

desde el 1.4.04, versión japonesa:

Unidad de control de la puerta de audio.

(UPCI [UHI])

hasta el 29.2.04 :

Unidad de control de la bomba de vacío para asistencia de frenos.

Unidad de control de ajuste de los asientos delanteros del lado del pasajero con memoria;

desde el 1.4.04, Policía:

Unidad de control multifunción de vehículo especial

(SVMCU [MSS]).

Unidad de control CTEL portátil universal

(UPCI [UHI]);

Punto de separación del teléfono móvil;

Interfaz de teléfono;

Compensador de la red eléctrica;

desde el 1.6.01, teléfono estándar MB:

Transceptor de teléfono, D2B

desde el 1.6.01, TELE AID:

Transceptor de teléfono y TELE AID, D2B

desde el 1.6.01, vehículos canadienses:

A través del punto de separación de la tapa del maletero/FFS [RBA]

interruptor de liberación de emergencia de la tapa del maletero y

módulo de control SAM trasero con módulo

fusible-relé;

versión USA:

A través del punto de separación de la tapa del maletero/FFS [RBA]

interruptor de liberación de emergencia de la tapa del maletero y

SAM central trasero con fusible y

módulo de relé.

desde el 1.4.04, versión japonesa:

unidad de control E-call.

Unidad de control multifunción de vehículo especial

hasta el 31.5.01:

Unidad de control AAC [KLA]

Unidad de control de confort AAC [kLa]

Unidad de control AAC [KLA];

Unidad de control de confort AAC [KLA].

Transceptor de teléfono D2B;

Punto de separación del teléfono móvil D2B.

Relé de 1ª y 2ª velocidad de los limpiaparabrisas.

Encendedor de cigarrillos delantero (con iluminación).

Unidad de control de la bomba de vacío

para asistencia de frenos;

Aplicable al motor 112 y motor 113:

Manguito de conexión del circuito 15 (con fusible);

Válido para el motor 646, versión USA (hasta el 31.3.04):

Manguito de conexión del circuito 30;

Válido para el motor 646 (desde el 1.4.04):

Sensor O2 antes del conector TWC [kAt].

Aplicable al motor 612.990

Etapa de salida de la bombilla (hasta el 31.3.04);

Sensor de flujo de masa de aire con película caliente

(1.4.04 al 30.11.04).

ventilador

Juego de indicadores

Aplicable al código (581) climatizador confort

automático:

C-AAC [K-KLA] sensor multifunción

C-AAC [K-KLA] sensor de radiación (total 4)

Grupo de faros delanteros izquierdo

Grupo de faros delanteros derecho

Aplicable a vehículos AMG:

Bomba de recirculación del radiador de aire de sobrealimentación

Válido para el modelo 203.0 (hasta el 31.7.01):

Unidad de control SPS [PML]

Unidad de control SAM trasera con fusible y

módulo de relé;

Aplicable al motor 611/612/642/646:

Unidad de control CDI.

Relé de arranque;

Unidad de control SAM trasera con fusible y

módulo de relé;

Aplicable al motor 111/271/272:

Unidad de control ME-SFI [ME];

Aplicable al motor 112/113:

Unidad de control ME-SFI [ME];

Circuito 87M1 y manguito de conexión.

Unidad de control ME-SFI [ME];

Válvula de control de sobrealimentación (versión USA);

Válvula de cierre del depósito de carbón activo ;

Válido para el motor 271.942:

Unidad de control NOX (óxidos de nitrógeno);

Válido para el motor 642/646:

Unidad de control CDI;

Válido para el motor 642/646:

Manguito de conexión del circuito 30.

Unidad de control CDI;

Válido para el motor 611/612 (hasta el 30.11.04):

Elemento calefactor del colector de escape.

Unidad de control DTR;

Aplicable a la transmisión 722:

unidad de control ETC [EGS] (hasta el 31.5.04);

Unidad de control electrónico del módulo de la palanca

de cambios;

Unidad de control eléctrico (VGS);

Aplicable a la transmisión 716:

Interruptor de reconocimiento de marchas;

Control automático manual de la transmisión

unidad.

Interruptor de las luces de freno.

Unidad de control EIS [EZS];

Módulo de la columna de dirección (desde el 1.6.02);

Válido para el motor 112/113:

Unidad de control ME-SFI [ME].

bomba hidráulica SEQ

Unidad de control de la transmisión automática manual

Módulo del interruptor de luces;

Interruptor de las luces de freno.

Unidad de radio-navegación;

Unidad de gestión, visualización y

control COMAND.

Bomba de aire eléctrica.

(con transmisión automática manual

Sequentronic (ASG))

módulo de relé

compartimento para rueda de repuesto.

módulo de relé

control integrado.

Aplicable a motores diésel:

Etapa de potencia de incandescencia.

módulo de relé
