Mercedes-Benz Clase S A217/C217/W222 (2014-2019…) – caja de fusibles
Mercedes-Benz Clase S A217/C217/W222 (2014-2019…) – diagrama de la caja de fusibles
Año de fabricación: 2014, 2015, 2016, 2017, 2018, 2019
El fusible del encendedor de cigarrillos (toma de corriente) en el Mercedes Clase S C217 (2014-2018) es el fusible 460 en la caja de fusibles (trasera).

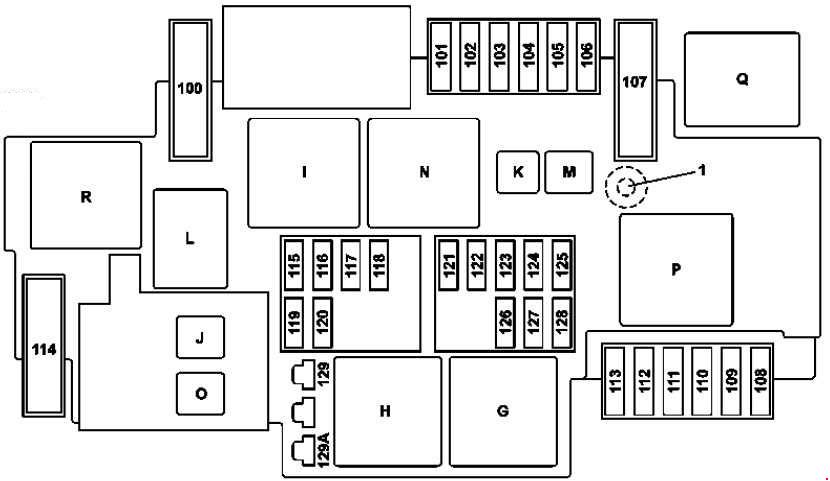

Caja de fusibles y relés en el compartimento del motor
| Número | Descripción | Amperaje [A] |
| 100 | Híbrido:
bomba de vacío |
40 |
| 101 | Conexión de puente, circuito 87/2 | 15 |
| 102 | Conexión de puente, circuito 87/2 | 20 |
| 103 | Conector, circuito 87M4 | 15 |
| 104 | Conector, circuito 87M3 | 15 |
| 105 | Aplicable a la transmisión 722.9:
Unidad de control de la bomba de aceite auxiliar de la transmisión |
15 |
| 106 | Calefacción estacionaria de limpiaparabrisas | 25 |
| 107 | Aplica a los motores 277, 279:
Conexión eléctrica del motor de arranque/bomba de aire |
60 |
| 108 | Importante para faro LED dinámico SAE para conducción a la derecha o faro LED dinámico ::
grupo óptico delantero izquierdo; grupo óptico delantero derecho; importante sin faro LED dinámico SAE para conducción a la derecha o faro LED dinámico :: Grupo óptico delantero derecho. |
20 |
| 109 | Motor del limpiaparabrisas | 30 |
| 110 | Aplicable para código SAE faro LED dinámico para conducción a la derecha o faro LED dinámico ::
Faro delantero izquierdo; Faro delantero derecho; Aplicable sin faro LED dinámico SAE para conducción a la derecha o faro LED dinámico :: Faro delantero izquierdo. |
20 |
| 111 | Motor de arranque | 30 |
| 112 | Módulo de fusibles y relés del motor | 5 |
| 113 | Reserva | – |
| 114 | Compresor AIRmatic | 40 |
| 115 | Bocina izquierda Bocina derecha | 15 |
| 116 | Híbrido:
Relé de la bomba de vacío |
5 |
| 117 | Reserva | – |
| 118 | Híbrido:
Unidad de control del programa electrónico de estabilidad |
5 |
| 119 | Conexión de puente circuito 87 / C2 | 15 |
| 120 | Conexión de puente circuito 87 / C1 | 7,5 |
| 121 | Unidad de control electrónico del programa de estabilidad | 5 |
| 122 | Híbrido:
Relé HÍBRIDO. |
5 |
| 123 | Unidad de control del asistente de visión nocturna | 5 |
| 124 | Híbrido:
Conexión eléctrica del habitáculo y del compartimento del motor. |
5 |
| 125 | Unidad de control SAM delantera | 5 |
| 126 | Control del sistema de propulsión;
Aplicable para motor diésel: Unidad de control CDI; Aplicable para motor de gasolina: Unidad de control ME-SFI [ME]. |
5 |
| 127 | Reserva | – |
| 128 | Interruptor de luces exteriores | 5 |
| 129A | Híbrido:
circuito del motor de arranque 50 relé |
30 |
| 129B | Aplicable excepto híbrido:
relé 50 circuito de arranque |
30 |
| Relés | ||
| G | Relé 15 en el compartimento del motor | |
| H. | Relé 50 del motor de arranque | |
| I | Relé de la bomba de vacío de frenado | |
| J | Híbrido:
relé HÍBRIDO |
|
| K. | Relé de la bomba de aceite de la transmisión | |
| L | Relé de la bocina | |
| M | Relé del calentador en la posición estacionaria de los limpiaparabrisas | |
| N | Circuito del relé 87 M. | |
| O | Aplicable excepto híbrido:
relé 15 circuito del motor de arranque |
|
| P. | Relé de inyección de aire secundario | |
| Q | Híbrido:
relé de la bomba de vacío |
|
| R | Relé AIRmatic | |

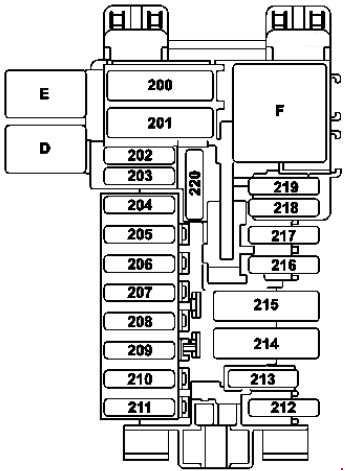

Panel de fusibles del salpicadero P
| Número | Descripción | Amperaje [A] |
| 200 | Unidad de control SAM delantera | 40 |
| 201 | Unidad de control SAM delantera | 40 |
| 202 | Sirena de advertencia | 5 |
| 203 | W222:
Controlador de calefacción del asiento del conductor |
30 |
| 204 | Conector de diagnóstico | 5 |
| 205 | Unidad de control electrónico de encendido | 7,5 |
| 206 | Reloj analógico | 5 |
| 207 | Unidad de control del aire acondicionado | 20 |
| 208 | Juego de indicadores | 7,5 |
| 209 | Panel de control del aire acondicionado delantero | 5 |
| 210 | Unidad de control del módulo de intermitentes | 10 |
| 211 | Reserva | – |
| 212 | Reserva | – |
| 213 | Unidad de control electrónico del programa de estabilidad | 25 |
| 214 | Reserva | – |
| 215 | Reserva | – |
| 216 | Reserva | – |
| 217 | Versión japonesa:
Unidad de control dedicada a la comunicación de corto alcance |
5 |
| 218 | Unidad de control adicional del sistema de retención | 5 |
| 219 | Unidad de control del sistema de detección de peso (WSS);
Reconocimiento de ocupación del asiento delantero del pasajero y ACSR. |
5 |
| 220 | Relé MAGIC VISION CONTROL | 15 |
| Relés | ||
| D | Relé MAGIC VISION CONTROL | |
| E | Relé de reserva | |
| F | Relé, circuito 15R | |

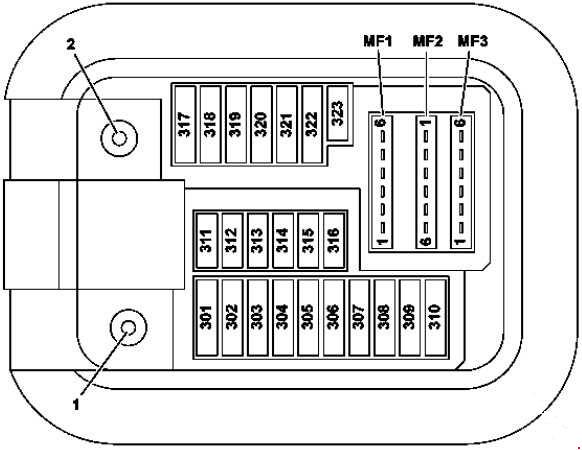

Caja de fusibles en el espacio para los pies del pasajero
- Circuito 30 Conexión “E1”
- Circuito 30g Conexión “E2”
| Nº | Descripción | Amperaje [A] |
| 301 | Tacómetro con espejo | 5 |
| 302 | Controlador de la puerta delantera derecha | 30 |
| 303 | W222:
Controlador de la puerta trasera izquierda; C217, A217: Controlador trasero. |
30 |
| 304 | W222:
Controlador de la puerta trasera derecha; C217, A217: Controlador trasero. |
30 |
| 305 | Unidad de control del asiento del conductor | 30 |
| 306 | Unidad de control del asiento delantero del pasajero | 30 |
| 307 | W222:
Módulo servo inteligente para DIRECT SELECT |
30 |
| C217, A217:
Controlador de calefacción del asiento del conductor |
30 | |
| 308 | Controlador de calefacción del asiento delantero del pasajero | 30 |
| 309 | Unidad de control del sistema de llamada de emergencia;
Módulo de comunicación de servicios telemáticos; Unidad de control HERMES. |
5 |
| 310 | Unidad de control del calentador estacionario | 25 |
| 311 | Motor del ventilador trasero | 10 |
| 312 | Unidad de control del panel de control superior | 10 |
| 313 | Híbrido e Híbrido Plus:
Unidad de control de electrónica de potencia |
10 |
| 314 | A217:
Sistema de alerta antirrobo (designado en coordinación) |
7,5 |
| 315 | Unidad de control del tren motriz;
Aplicable para motor de gasolina: Unidad de control ME-SFI; Aplicable para motor 642, 651: Unidad de control CDI. |
10 |
| 316 | Reserva | – |
| 317 | W222:
Módulo de control del techo panorámico; C217, A217: Controlador MAGIC SKY CONTROL. |
30 |
| 318 | Pantalla Audio/COMAND | 15 |
| 319 | Módulo de control del techo panorámico;
C217, A217: Módulo de control de la cortinilla solar panorámica. |
30 |
| 320 | Unidad de control Active Body Control;
Unidad de control AIRmatic (funciona excepto Active Body Control). |
15 |
| 321 | C217, A217:
Módulo servo inteligente para DIRECT SELECT |
20 |
| 322 | Unidad de control COMAND | 15 |
| 323 | Unidad de control del sistema de retención adicional | 7,5 |
| MF1 / 1 | Unidad de control dedicada a la comunicación de corto alcance |
7,5 |
| MF1 / 2 | Cámara monocromática multifunción
Cámara estereoscópica multifunción |
7,5 |
| MF1 / 3 | Sensor de lluvia y luz con funciones adicionales;
Controlador en el panel de control. |
7,5 |
| MF1 / 4 | Unidad de control del asiento del conductor | 7,5 |
| MF1 / 5 | Unidad de control del asiento delantero del pasajero | 7,5 |
| MF1 / 6 | Unidad de control del módulo de intermitentes | 7,5 |
| MF2 / 1 | Generador de difusores de fragancia | 5 |
| MF2 / 2 | Panel de control Audio/COMAND;
Superficie táctil. |
5 |
| MF2 / 3 | Unidad de control del programa electrónico de estabilidad | 5 |
| MF2 / 4 | Pantalla Head-up | 5 |
| MF2 / 5 | Híbrido e Híbrido Plus:
Compresor eléctrico de refrigerante |
5 |
| MF2 / 6 | Reserva | – |
| MF3 / 1 | Unidad de control SAM delantera | 5 |
| MF3 / 2 | Unidad de control de sensores de radar | 5 |
| MF3 / 3 | Motor del ventilador COMAND | 5 |
| MF3 / 4 | Grupo de botones del salpicadero del lado del conductor;
Grupo de botones del panel central del salpicadero. |
5 |
| MF3 / 5 | Unidad de control del aire acondicionado trasero | 5 |
| MF3 / 6 | desde 01.06.2016:
Interruptor de antena para teléfono y calentador estacionario. |
5 |

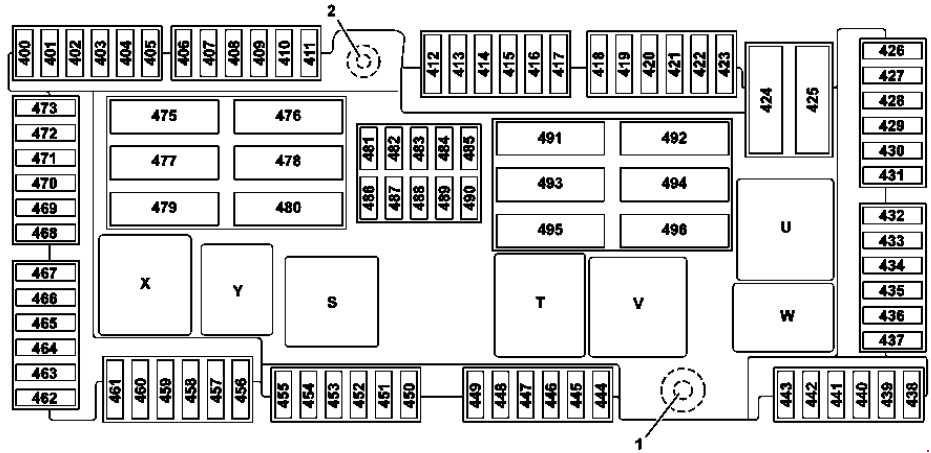

Caja de fusibles y relés traseros
- Circuito 30 Conexión “E1”
- Circuito 30g Conexión “E2”
| Nº | Descripción | Amperaje [A] |
| 400 | Unidad de control del sistema de estacionamiento
(asistente de estacionamiento activo o cámara con vista de 360 grados) |
10 |
| 401 | Controlador del capó | 5 |
| 402 | Controlador del sistema de entretenimiento trasero | 7,5 |
| 403 | Reserva | – |
| 404 | Controlador de calefacción del reposabrazos | 7,5 |
| 405 | Instrumento del sistema de control de sonido;
Amplificador; Controlador del tweeter de la puerta delantera izquierda; Controlador del tweeter de la puerta delantera derecha. |
7,5 |
| 406 | Reserva | – |
| 407 | Reserva | – |
| 408 | Módulo sintonizador | 5 |
| 409 | Unidad de control de la cámara de 360°;
Cámara de marcha atrás. |
5 |
| 410 | Unidad de control de la cubierta de la cámara | 5 |
| 411 | Unidad de control del monitor de presión de neumáticos | 5 |
| 412 | Controlador de calefacción del asiento trasero | 7,5 |
| 413 | Pantalla trasera izquierda;
Pantalla trasera derecha. |
10 |
| 414 | Amplificador/compensador de antena del sistema de teléfono móvil trasero
Módulo de teléfono con Bluetooth ® (perfil SAP) |
7,5 |
| 415 | Reserva | – |
| 416 | Reserva | – |
| 417 | Unidad de control de reconocimiento de remolque | 20 |
| 418 | Reserva | – |
| 419 | Reserva | – |
| 420 | Unidad de control del convertidor CC/CA | 30 |
| 421 | Bomba neumática multicontorno con asiento | 30 |
| 422 | W222:
Controlador de la puerta trasera derecha |
30 |
| 423 | Reserva | – |
| 424 | Unidad de control SAM trasera | 40 |
| 425 | Reserva | – |
| 426 | Amplificador de subwoofer | 30 |
| 427 | Controlador de calefacción del reposabrazos | 20 |
| 428 | Unidad de control de reconocimiento de remolque | 15 |
| 429 | Portavasos trasero | 10 |
| 430 | Encendedor con iluminación de cenicero, trasero;
Encendedor con iluminación de la consola central trasera; Toma de la consola central trasera izquierda de 12V (paquete de cenicero/paquete de fumador). |
15 |
| 431 | Refrigerador en el respaldo trasero | 15 |
| 432 | Unidad de control SAM trasera | 10 |
| 433 | Unidad de control AdBlue ® | 25 |
| 434 | Unidad de control AdBlue ® | 15 |
| 435 | Unidad de control AdBlue ® | 20 |
| 436 | Portavasos trasero | 20 |
| 437 | Reserva | – |
| 438 | C217 con motor 157:
Motor del actuador de la válvula de escape derecha |
7,5 |
| 439 | C217 con motor 157:
Motor del actuador de la válvula de escape izquierda |
7,5 |
| 440 | Reserva | – |
| 441 | Reserva | – |
| 442 | Reserva | – |
| 443 | Reserva | – |
| 444 | Reserva | – |
| 445 | Receptor de radio estacionario para calefacción a distancia | 5 |
| 446 | Amplificador de antena FM 1, AM, CL [ZV] y KEYLESS-GO | 5 |
| 447 | Híbrido:
Unidad de control del sistema de gestión de la batería. |
7,5 |
| 448 | Reserva | – |
| 449 | Reserva | – |
| 450 | Reserva | – |
| 451 | Toma de remolque | 15 |
| 452 | Sensor de radar del parachoques trasero izquierdo;
Sensor de radar del parachoques trasero derecho; Sensor de radar central del parachoques trasero. |
5 |
| 453 | Sensor de radar del parachoques delantero izquierdo;
Sensor de radar del parachoques delantero derecho; Controlador COLLISION PREVENTION ASSIST. |
5 |
| 454 | Unidad de control AdBlue ® ;
Unidad de control del sistema de alimentación. |
5 |
| 455 | Controlador de transmisión integrado | 15 |
| 456 | Reserva | – |
| 457 | Aplica a la batería de iones de litio:
Condensador de la batería de arranque. |
7,5 |
| 458 | Reserva | – |
| 459 | Reserva | – |
| 460 | Encendedor delantero con iluminación de cenicero | 15 |
| 461 | Toma de 12 V de la consola central trasera derecha;
Toma de 12 V de la unidad de control del convertidor CC/CA. |
15 |
| 462 | Toma del maletero | 15 |
| 463 | Reserva | – |
| 464 | Unidad de control de reconocimiento de remolque | 20 |
| 465 | Controlador del freno de estacionamiento eléctrico | 30 |
| 466 | Controlador de la puerta delantera izquierda | 30 |
| 467 | Unidad de control KEYLESS-GO | 10 |
| 468 | Controlador del freno de estacionamiento eléctrico | 30 |
| 469 | Unidad de control del sistema de alimentación | 25 |
| 470 | Controlador de calefacción del asiento trasero izquierdo;
Controlador de calefacción del asiento trasero. |
30 |
| 471 | Controlador de calefacción del asiento trasero derecho | 30 |
| 472 | C217, A217:
Unidad de control trasera |
30 |
| 473 | Unidad de control de reconocimiento de remolque | 20 |
| 475 | Unidad de control del amplificador del sistema de audio | 40 |
| 476 | Unidad de control del amplificador del sistema de audio | 40 |
| 477 | Unidad de control del cinturón de seguridad activo;
C217, A217: Unidad de control trasera. |
40 |
| 478 | Controlador del asiento trasero izquierdo | 30 |
| 479 | Unidad de control de la hebilla del cinturón de seguridad activa | 40 |
| 480 | Controlador del asiento trasero derecho | 30 |
| 481 | Cabrestante delantero de tensión de emergencia izquierdo | 5 |
| 482 | W222:
Unidad de control MAGIC SKY CONTROL |
5 |
| C217, A217:
Unidad de control MAGIC SKY CONTROL |
7,5 | |
| 483 | Cabrestante delantero de tensión de emergencia derecho | 5 |
| 484 | Controlador del asiento trasero derecho;
Controlador del asiento trasero izquierdo. |
7,5 |
| 485 | Unidad de control de la hebilla del cinturón de seguridad activa | 5 |
| 486 | Híbrido:
Unidad de control del sistema de gestión de la batería; Unidad de control de electrónica de potencia. |
10 |
| 487 | Controlador del freno de estacionamiento eléctrico | 5 |
| 488 | Unidad de control SAM trasera | 5 |
| 489 | Sensor de radar delantero de largo alcance | 5 |
| 490 | Bomba neumática multicontorno con asiento | 5 |
| 491 | Controlador del capó | 40 |
| 492 | Cabrestante delantero de tensión de emergencia derecho | 40 |
| 493 | Reserva | – |
| 494 | Unidad de control SAM trasera | 40 |
| 495 | Calefacción de la luneta trasera | 40 |
| 496 | Cabrestante delantero de tensión de emergencia izquierdo | 40 |
| Relés | ||
| S | Relé 15 del habitáculo | |
| T | Relé de calefacción de la luneta trasera | |
| U | Portabebidas de la segunda fila de asientos y relé de tomas de corriente | |
| V | Relé AdBlue ® | |
| W | Relé del circuito 15R | |
| X | 1ª fila de asientos / caja de la nevera del maletero y relé de tomas de corriente | |
| Y | Relé de reserva | |
Acerca del Mercedes-Benz Clase S A217/C217/W222 (2014-2019…)
El Mercedes-Benz Clase S A217/C217/W222, fabricado entre 2014 y 2019, representa la cúspide del lujo y la tecnología en la industria automotriz. Este modelo es conocido por su diseño elegante, alto nivel de confort y avanzadas características tecnológicas. El vehículo está disponible con diversas motorizaciones, incluyendo potentes motores de gasolina y diésel, así como versiones híbridas. El interior está equipado con las tecnologías más modernas, como paneles de instrumentos digitales, avanzados sistemas de asistencia y materiales de primera calidad, que garantizan el máximo confort tanto para el conductor como para los pasajeros.
Diagrama de la caja de fusibles del Mercedes-Benz Clase S A217/C217/W222
Esta página muestra el diagrama de la caja de fusibles para el modelo Mercedes-Benz Clase S A217/C217/W222. En este vehículo, las cajas de fusibles suelen estar ubicadas en el compartimento del motor, en el interior debajo del salpicadero y en el maletero. Los diagramas muestran los números de los fusibles, sus valores de amperaje y los componentes protegidos. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para la seguridad y funcionalidad del vehículo, por lo que es importante conocer su disposición y uso correcto.
