Mercedes–Benz 190E (1990) – caja de fusibles
Mercedes-Benz 190E (1990) – esquema de la caja de fusibles
Año de fabricación: 1990.
El fusible del encendedor de cigarrillos (toma de corriente) en el Mercedes 190E (1990) es el fusible 19 en la caja de fusibles.

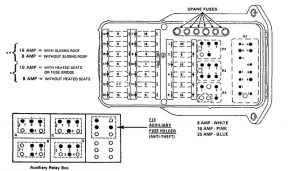

Panel de fusibles
| Número | Descripción |
| A | Relé de toma de corriente K6 |
| B | F13 Soporte de fusible auxiliar (asientos eléctricos) |
| C | |
| D | Faro K2 – relé de limpiaparabrisas |
| R1 | Relé combinado N10) (reloj desempañador de luneta trasera, limpiaparabrisas/rociador, intermitente de luces de emergencia/direccionales) |
| R2 | Relé de control de ventanas K4 |
| R3 | K10 Relé auxiliar de resistencia del ventilador |
| R4 | No se usa |
| 1 | Relé de ventilador auxiliar K9 (modelo 201.128) |
| Relé K8/1 para ventiladores auxiliares dobles (modelo (201.128) | |
| 2 | Para números de chasis que terminan en 1A 313825 y 1F 229814, no hay fusible. 9 |
| 15 Puente retirado e instalado entre el fusible n.º 9 y 10 | |
| Número | Amperaje [A] | Circuito protegido | Conexión al circuito |
| 1 | Ventilador auxiliar / ventilador de refrigeración, control Tempmatic, kick-down de la transmisión | 15X | |
| 2 | 8 | Ventilador auxiliar / ventilador de refrigeración, control Tempmatic | 15 |
| 3 | 16 | Ventilador auxiliar / ventilador de refrigeración | 30 |
| 4 | 8 | Faros (luces altas izquierdas) | 56a |
| 5 | 8 | Faros (luces altas derechas) | 56a |
| 6 | 16 | Desempañador de luneta trasera | 30 |
| 7 | 16 | Elevalunas eléctricos (delantero izquierdo / trasero derecho) | 15R |
| 9 | 8 | Sistema de frenos antibloqueo, luces de emergencia, control de crucero, intermitentes, luz de freno, luces de advertencia | 15 |
| 10 | 8 sin asientos calefactables | Sistema de alarma antirrobo, ventilador auxiliar / ventilador de refrigeración, control de crucero, protección del motor contra sobrecarga, recirculación de gases de escape, asientos calefactables, asientos ortopédicos, espejos exteriores calefactables, espejo exterior derecho, tacómetro, desactivación de encendido, limpiaparabrisas / rociador | 15 |
| 16 con asientos calefactables o puente de fusible | |||
| 11 | 8 | Bocina, control Tempmatic, intermitentes, sistema de advertencia | 15 |
| 12 | 8 | Sistema de alarma antirrobo, cierre centralizado, luces adicionales, asientos eléctricos | 30 |
| 13 | 8 | Antena automática, reloj, luces de noche, luces de emergencia, radio, luz del maletero, sistema de advertencia | 30 |
| 14 | 8 | Iluminación: panel de instrumentos, salpicadero / consola central, limpiaparabrisas / rociador de faros,
Luces: Posición / Intermitente / Matrícula / Interruptor de transmisión, Sistema de advertencia |
58R |
| 15 | 8 | Luces: Posición / Luces traseras / Luces de posición laterales / Matrícula | 58L |
| 16 | 8 | Faros antiniebla | 58L |
| 17 | 8 | Faros (luces bajas derechas) | 56b |
| 18 | 8 | Faros (luces bajas izquierdas) | 56b |
| 19 | 8 sin techo | Encendedor de cigarrillos, luz del habitáculo, radio, desempañador trasero, techo corredizo | 15R |
| 16 | |||
| 20 | 16 | Faros, limpiaparabrisas / rociador de faros, limpiaparabrisas / rociador | 15R |
| 21 | 25 | Interruptores de asientos delanteros eléctricos: altura delantera, adelante y atrás | 15R / 30 |
| 22 | 25 | Interruptores de asientos delanteros eléctricos: altura trasera, respaldo | 15R / 30 |
