Mercedes-Benz Clase B W245 (2006-2011) – caja de fusibles
Mercedes-Benz Clase B W245 (2006-2011) – diagrama de fusibles
Año de fabricación: 2006, 2007, 2008, 2009, 2010, 2011.
El fusible del encendedor de cigarrillos (toma de corriente) en el Mercedes Clase B W245 (2006-2011) es el fusible 38 en la caja de fusibles en el espacio para los pies del pasajero.

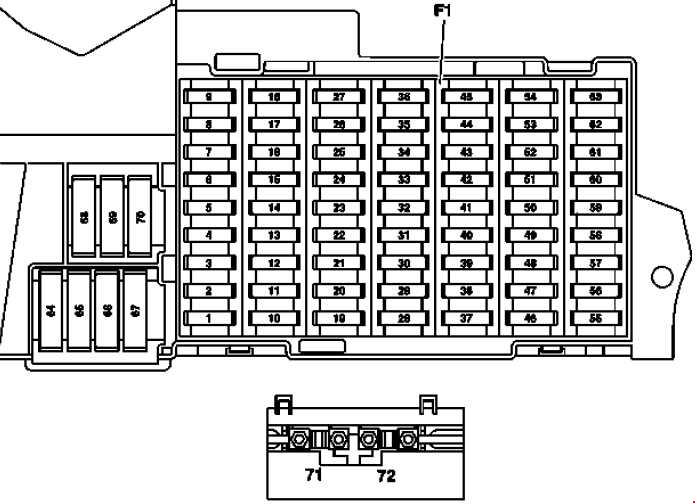

Caja de fusibles en el espacio para los pies del pasajero
| Número | Descripción | Amperaje [A] |
| 1 | 2006-2008:
Interruptor de luces de freno |
10 |
| (2006-2008):
Interruptor de luces de freno; 2009-2011: Interruptor de luces de freno. |
5 | |
| 2 | Luneta trasera térmica | 25 |
| 3 | Unidad de control EIS;
[EZS] panel de instrumentos. |
7,5 |
| 4 | Controlador EIS;
[EZS] controlador de bloqueo eléctrico del volante. |
15 |
| 5 | Aire acondicionado automático y aire acondicionado automático Comfort | 7,5 |
| 6 | Bocina izquierda;
Bocina derecha. |
15 |
| 7 | Relé de la bomba de combustible | 25 |
| 8 | Unidad de control del panel de control | 25 |
| 9 | Unidad de control ESP y BAS | 40 |
| 10 | Conector del cableado del regulador del ventilador/cables internos | 40 |
| 11 | Aplicable para motor 266:
circuito 87 relé, motor |
30 |
| Aplicable para motor 640:
relé circuito 87, motor |
40 | |
| 12 | Módulo de la columna de dirección;
Volante multifunción (2006-2008). |
5 |
| 13 | Controlador de la puerta delantera izquierda | 25 |
| 14 | Controlador de la puerta delantera derecha | 25 |
| 15 | Unidad de control ESP y BAS | 25 |
| 16 | Conector del bus de datos;
Unidad de control del sistema Parktronic (PTS) (2006-2008). |
10 |
| 17 | Interruptor giratorio de luces | 5 |
| 18 | Aplicable para transmisiones 711, 716:
Interruptor de luces de marcha atrás |
7,5 |
| 19 | Sensor de velocidad AY | 5 |
| 20 | Unidad de control de sistemas de retención | 7,5 |
| 21 | Relé del motor de arranque | 30 |
| 22 | Panel de instrumentos | 7,5 |
| 23 | 2006-2008:
Calefacción de la boquilla del lavaparabrisas |
7,5 |
| Aplicable para motor 640 desde el 1.9.08:
Sensor de condensación del filtro de combustible con elemento calefactor |
20 | |
| 24 | Unidad de control de la dirección asistida eléctrica (ES) | 7,5 |
| 25 | Interruptor de luces de freno;
ESP y unidad de control BAS. |
7,5 |
| 26 | Aplicable para transmisión 722:
Unidad de control del módulo electrónico de la palanca de cambios |
7,5 |
| 27 | V10 importante para transmisión 722:
Unidad de control CVT (transmisión automática sin escalonamientos) |
7,5 |
| 28 | Interruptor giratorio de luces | 5 |
| 29 | Unidad de control SAM | 30 |
| 30 | Circuito 87F relé | 25 |
| 31 | 2006-2008:
Unidad de control de la puerta central (vehículos hasta el 30.11.05); Interruptor giratorio de luces; 2009-2011: Interruptor automático de luces; Sensor de luz diurna; Sensor de lluvia/luces. |
5 |
| 32 | Aplicable para motor 266:
unidad de control ME-SFI [ME]. |
7,5 |
| 33 | Radio;
Unidad de radio-navegación; Unidad de gestión, visualización y control COMAND (Japón). |
15 |
| 34 | Controlador de la puerta trasera izquierda | 25 |
| 35 | Controlador de la puerta trasera derecha | 25 |
| 36 | 2006-2008:
Punto de separación del teléfono móvil; Unidad de control del remolque. |
7,5 |
| 2009-2011:
Unidad de control del remolque; Unidad de control PTS. |
10 | |
| 37 | Unidad de control de sistemas de seguridad;
Sensor de reconocimiento de ocupación del asiento delantero del pasajero. |
7,5 |
| 38 | Encendedor de cigarrillos delantero con iluminación del cenicero | 25 |
| 39 | Motor del limpiaparabrisas | 25 |
| 40 | Techo corredizo con lamas:
Unidad de control del panel de control. |
7,5 |
| Techo con lamas:
Unidad de control con panel de control. |
25 | |
| 41 | Motor del limpiaparabrisas de la puerta trasera | 15 |
| 42 | Iluminación de la guantera con interruptor;
Iluminación del espejo retrovisor izquierdo y derecho; Interruptor de iluminación del espacio para los pies (paquete de autoescuela); Interruptor de monitorización del trabajo del pedal (paquete de autoescuela); Punto de separación de la tensión de alimentación VICS + ETC (Japón). |
7,5 |
| 43 | Aplicable para motor 266:
manguito del conector del terminal 87M1; alimentación de gas natural (2009-2011): manguito del conector del terminal 87M1e. |
15 |
| Aplicable para motor 640: manguito del conector del terminal 87M1e |
7,5 | |
| 44 | Aplicable para motor 266: manguito del conector del terminal 87M2e |
15 |
| Aplicable para motor 640: manguito del conector del terminal 87M2e |
20 | |
| 45 | Aplicable para motor 640: unidad de control CDI |
25 |
| 46 | 2006-2008:
Unidad de control telefónica, (Japón); Compensador E-net; Interfaz portátil universal CTeL(UPCI [UHI]) unidad de control. |
7,5 |
| 2009-2011:
Altavoz del módulo de subwoofer (Japón). |
25 | |
| 2009-2011:
Amplificador para sistema de audio |
40 | |
| 47 | Unidad de control del teléfono;
Unidad de control portátil universal CTEL; Interfaz (UPCI [UHI]); Punto de separación del teléfono móvil; Sistema de control por voz (VCS [SBS]). |
7,5 |
| 48 | ATA [EDW]
Protección contra remolque; Señal de advertencia con batería adicional |
7,5 |
| 49 | Panel de control del panel superior;
Calefacción de asientos. |
25 |
| 50 | 2006-2008:
Cambiador de CD; Punto de separación de la tensión VICS + ETC (Japón); 2009-2011: Unidad de control de la interfaz multimedia; Sintonizador de TV digital; Unidad de control de Digital Audio Broadcasting. |
7,5 |
| Aplicable para vehículos gubernamentales (2009-2011):
Barra de iluminación en el techo Manguito del conector del circuito 30. |
30 | |
| 51 | Canadá (2009-2011):
Unidad de control del sistema de detección de peso (WSS); Aplicable para vehículos gubernamentales (2009-2011): Panel de control del sistema de señales especiales. |
10 |
| 52 | Punto de separación de la tensión VICS + ETC | 5 |
| Reserva (vehículos desde el 1.6.06) | 7,5 | |
| Unidad de control del sistema de llamada de emergencia
(EE. UU.) (vehículos hasta el 31.5.06) |
7,5 | |
| 53 | Encendedor de cigarrillos trasero para puros con iluminación del cenicero
Toma interna |
30 |
| 54 | Amplificador para sistema de audio;
Altavoz del módulo de subwoofer. |
25 |
| Aplicable para vehículos gubernamentales (2009-2011):
toma de 2 polos 12 V. |
15 | |
| 55 | Faro delantero izquierdo (bi-xenón) Grupo de faros delanteros derechos (bi-xenón) |
7,5 |
| Grupo de faros delanteros izquierdos (Hi-Xenón) | 10 | |
| 56 | Reserva | 10 |
| Grupo de faros delanteros derechos (Hi-Xenón) | 10 | |
| 57 | 2009-2011:
Toma para remolque (13 polos) |
15 |
| 2006-2008:
Unidad de control de la puerta de audio (Japón) |
25 | |
| 2006-2008:
Unidad de control SDAR; Unidad de control del sistema de llamada de emergencia (EE. UU.). |
7,5 | |
| 58 | Unidad de control del remolque | 25 |
| 59 | Unidad de control del remolque (vehículos hasta el 31.5.05);
Toma para remolque (13 polos) (vehículos desde el 1.6.05). |
20 |
| 60 | Bloque de conectores del asiento del conductor | 20 |
| 61 | Bloque de conectores del asiento delantero del pasajero | 20 |
| 62 | Circuito 15 relé (2)
(SA: xenón, teléfono móvil) |
25 |
| 63 | Reserva (vehículos hasta el 31.5.05) | – |
| Aplicable para vehículos gubernamentales (2009-2011):
Barra de iluminación en el techo. |
25 | |
| Unidad de control del sistema de llamada de emergencia (EE. UU.)
(vehículos desde el 1.6.05) Unidad de control SDAR (vehículos desde el 1.6.05) |
7,5 | |
| 64 | Aplicable para motor 266:
Relé de la bomba de aire |
40 |
| Aplicable para motor 640:
Mazo de cables del motor/conector del compartimento del motor (2006-2008) Fase de salida de la temporización de encendido (2009-2011) |
80 | |
| 65 | Unidad de control de la dirección asistida eléctrica
(ES) |
80 |
| 66 | Unidad de control SAM | 60 |
| 67 | Circuito 15R relé (2) (SE) | 50 |
| 68 | Aplicable para motor 266.920 y motor 266.940
con transmisión 722: AAC con control integrado del motor del ventilador adicional |
50 |
| Aplicable para motores 640.940, 640.941, 266.960, 266.980 y
para motores 266.920, 266.940: AAC con control integrado del motor del ventilador adicional |
60 | |
| 69 | Circuito 15R relé (1) | 50 |
| 70 | Circuito 15 relé (1) | 60 |
| 71 | Aplicable para motor 640:
Amplificador de calefacción PTC |
150 |
| 72 | 2006-2008:
Manguito del conector del circuito 30; 2009-2011: Unidad de control de vehículo especial multifunción (SVMCU [MSS]) (Taxi); Aplicable para vehículos gubernamentales: Fusible 7; Fusible 10. |
60 |
| Número | Descripción | Amperaje [A] |
| 80 | Unidad de control de vehículo especial multifunción | 30 |
| 81 | Unidad de control de vehículo especial multifunción | 30 |
| 82 | Unidad de control de vehículo especial multifunción | 30 |
| 83 | Unidad de control de vehículo especial multifunción | 30 |
| Relés | ||
| A | Circuito 15R relé (2) (SA) | |
| B | Circuito 15R relé (1) | |
| C | Relé de la bocina | |
| D | Relé de la luneta trasera térmica | |
| E | Relé del limpiaparabrisas fase 1/2 | |
| F | Relé de encendido/apagado del limpiaparabrisas | |
| G | Circuito 15 relé (1) | |
| H | Relé de reserva | |
| I | Aplicable para motor 266:
Relé de la bomba de aire |
|
| K | Relé de la bomba de combustible | |
| L | Circuito del motor 87 Relé | |
| M | Relé del motor de arranque | |
| N | Circuito 87F relé | |
| O | Circuito 15 relé (2)
(SA: xenón, teléfono móvil) |
|
