Ford Ka+ (2014-2020) – caja de fusibles
Ford Ka+ (2014-2018) – diagrama de la caja de fusibles
Año de fabricación: 2014, 2015, 2016, 2017, 2018.
El fusible del encendedor de cigarrillos (toma de corriente) en el Ford Transit (2014-2018) es el fusible 17 en la caja de fusibles del compartimento del motor.

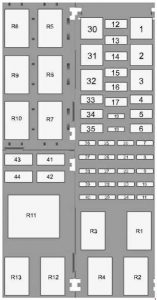

Caja de fusibles del compartimento del motor
| Fusible | Amperaje [A] | Descripción |
| 1 | 40 | Motor del ventilador |
| 2 | – | – |
| 3 | – | – |
| 4 | 30 | Vehículos de cuatro y cinco puertas sin asiento calefactado, Vehículo de cinco puertas con asiento calefactado |
| 40 | Vehículo de cuatro puertas con asiento calefactado | |
| 5 | 30 | Relé del motor de arranque |
| 6 | – | – |
| 7 | – | – |
| 8 | 5 | Bobina del relé del módulo de control de potencia, bobina del relé de la bomba de combustible, bobina del relé de encendido |
| 9 | 10 | Compresor del aire acondicionado |
| 10 | – | – |
| 11 | – | – |
| 12 | – | – |
| 13 | – | – |
| 14 | – | – |
| 15 | – | – |
| 16 | – | – |
| 17 | 20 | Encendedor de cigarrillos |
| 18 | 10 | Bocina |
| 19 | 7,5 | Espejos calefactados |
| 20 | 20 | Módulo de control del sistema de tracción |
| 21 | 20 | Sensor HEGO, sensor CMS, válvula de escape, sincronización variable del árbol de levas |
| 22 | 5 | Bobina del relé del aire acondicionado. Bobina del relé del ventilador de refrigeración |
| 23 | 15 | Bobina de encendido |
| 24 | – | – |
| 25 | 5 | Bobina del relé del limpiaparabrisas |
| 26 | 5 | Bobina del relé de la luneta trasera calefactada |
| 27 | 10 | Módulo del sistema antibloqueo, nivelación de los faros |
| 28 | 10 | Módulo de control del sistema de tracción |
| 29 | – | – |
| 30 | – | – |
| 31 | 40 | Sistema de prevención de bloqueo de ruedas |
| 32 | – | – |
| 33 | 30 | Remolque |
| 34 | 20 | Asientos calefactados |
| 35 | 30 | Ventilador de refrigeración |
| 36 | – | No se utiliza |
| 37 | 20 | Bomba de combustible, inyectores de combustible |
| 38 | 20 | Módulo de control electrónico de estabilidad |
| 39 | 10 | Interruptor de freno |
| 40 | 20 | Relé de la bocina |
| 41 | 20 | Motor del limpiaparabrisas delantero |
| 42 | 15 | Motor del limpiaparabrisas trasero |
| 43 | 15 | Bocina |
| 44 | 10 | Luces diurnas |
| Relé | Descripción |
| R1 | Módulo de control del grupo motor y carga |
| R2 | Limpiaparabrisas |
| R3 | Carga de encendido |
| R4 | Luces diurnas |
| R5 | Motor de arranque |
| R6 | Compresor del aire acondicionado |
| R7 | Calefacción trasera |
| R8 | Asientos calefactados |
| R9 | Bocina (módulo de control de la carrocería) |
| R10 | Ventilador de refrigeración |
| R11 | – |
| R12 | Motor del ventilador |
| R13 | Bomba de combustible |
Caja de fusibles del compartimento de pasajeros
| Fusible | Amperaje [A] | Descripción |
| 1 | 10 | Unidad de audio (sin SYNC) |
| 2 | 30 | – |
| 3 | 20 | – |
| 4 | 7,5 | Lógica de alimentación de las ventanas (un toque hacia arriba/abajo). Espejos eléctricos |
| 6 | 10 | Módulo de aire acondicionado. Módulo SYNC. Pantalla multifunción. Panel de control integrado. Módulo GPS. Cargador USB (sin SYNC). |
| 8 | 7,5 | Conjunto de indicadores. Conexiones de datos. Módulo de portal (con SYNC). |
| 10 | 5 | Módulo de aire acondicionado (sin aire acondicionado). Sensor de temperatura en el coche (con EATC). Dirección asistida eléctrica. |
| 12 | 10 | Módulo de control del airbag, interruptor del airbag del pasajero, bomba del lavaparabrisas |
| 14 | – | – |
| 16 | 30 | Relé de encendido del módulo de control de la carrocería |
| 17 | 20 | Batería de alimentación de la radio |
| 18 | 10 | Conexiones de datos. Módulo de portal (con SYNC). |
| 19 | 10 | Llave de encendido |
| 20 | – | – |
| 21 | 10 | – |
| 22 | 10 | Módulo de asistencia al estacionamiento trasero |
| 23 | 20 | Relé de los cierres de las puertas |
| 24 | 25 | – |
| CB01 | 30 | Interruptor automático: elevalunas eléctricos |
Caja de fusibles de la batería
| Fusible | Amperaje [A] | Descripción |
| 1 | 450 | Motor de arranque. Alternador. |
| 2 | 60 | Dirección asistida eléctrica. |
| 3 | – | Diagrama de conexión del motor |
| 4 | 125 | Módulo de control de la carrocería |
| 5 | 70 | – |
Ford KA Plus (2018-2020…) – diagrama de fusibles
Año de fabricación: 2018, 2019, 2020.
Diagrama de fusibles de la cabina
Ubicación del fusible
Este fusible se encuentra detrás del compartimento de pasajeros (abra el compartimento y vacíe el contenido, presione los lados hacia adentro y gire el compartimento hacia abajo).
Diagrama de fusibles
Asignación de fusibles en el salpicadero
| Nr | Amperaje [A] | Descripción |
|---|---|---|
| Nr | Amperaje [A] | Descripción |
| 1 | 5 A24 | Módulo de control del sistema de seguridad suplementario. |
| 2 | 5 A24 | Sensor de temperatura interior del vehículo. |
| 3 | 10 A35 | Sistema de asistencia al estacionamiento trasero. |
| 4 | 10 A35 | Interruptor de encendido; Sistema de arranque con botón; Auto-Start-Stop (volante a la izquierda). |
| 5 | 20 A35 | Cierre centralizado. |
| 6 | 10 A35 | Espejos ajustables eléctricamente. |
| 7 | 30 A35 | No se utiliza. |
| 8 | 5 A24 | No se utiliza. |
| 9 | 5 A24 | Espejo electrocromático; Luz indicadora de desconexión del airbag del pasajero. |
| 10 | 10 A35 | Conector de diagnóstico. |
| 11 | 5 A24 | No se utiliza. |
| 12 | 5 A24 | Sensor de movimiento combinado (volante a la izquierda). |
| Nr | Amperaje [A] | Descripción |
|---|---|---|
| 13 | 15 A35 | No se utiliza. |
| 14 | 30 A35 | No se utiliza. |
| 15 | 15 A24 | No se utiliza. |
| 16 | 15 A24 | No se utiliza. |
| 17 | 15 A35 | SYNC 3. |
| 18 | 7,5 A24 | Espejos ajustables eléctricamente; Ventanas eléctricas. |
| 19 | 7,5 A24 | No se utiliza. |
| 20 | 10 A35 | No se utiliza. |
| 21 | 7,5 A24 | Módulo de control de calefacción, ventilación y aire acondicionado. |
| 22 | 7,5 A24 | Conector de diagnóstico del salpicadero. |
| 23 | 20 A35 | Radio. |
| 24 | 20 A35 | Conector de diagnóstico. |
| 25 | 30 A16 | Ventanas eléctricas. |
4Microfusible 3.
5Microfusible 2.
6Tipo M.
Diagrama de fusibles del compartimento del motor
Ubicación del fusible
El fusible se encuentra junto a la batería. El fusible de alta corriente está conectado al polo positivo de la batería.
Diagrama de fusibles
Asignación de fusibles en el compartimento del motor
| Nr | Amperaje [A] | Descripción |
|---|---|---|
| Nr | Amperaje [A] | Descripción |
| F01 | 40 A16 | Módulo de control de sistemas de carrocería – tensión de batería 2. |
| F02 | 30 A24 | Módulo de control de sistemas de carrocería – barra de conmutación/arranque. |
| F04 | 20 A24 | Bomba de combustible. |
| F06 | 20 A35 | Tensión de alimentación 1. |
| F07 | 15 A35 | Tensión de alimentación 2. |
| F08 | 10 A35 | Tensión de alimentación 3. |
| F09 | 20 A35 | Tensión de alimentación 4. |
| F10 | 10 A35 | Tensión de alimentación 5. |
| F11 | 30 A24 | Motor de arranque. |
| F12 | 10 A35 | Embrague del sistema de aire acondicionado. |
| F13 | 40 A16 | Ventilador del sistema de aire acondicionado. |
| F15 | 10 A35 | Bocina. |
| F21 | 5 A35 | Ajuste de la orientación de los faros. |
| F22 | 5 A35 | Sistema de dirección asistida eléctrica. |
| F24 | 10 A35 | Módulo de control del tren motriz. |
| F25 | 7,5 A35 | Cámara trasera; Gas natural comprimido. |
| F28 | 30 A24 | Sistema electrónico de estabilización de trayectoria; Válvula del sistema que evita el bloqueo de las ruedas durante el frenado. |
| F29 | 50 A16 | Sistema electrónico de estabilización de trayectoria; Bomba del sistema que evita el bloqueo de las ruedas durante el frenado. |
| F33 | 20 A24 | Presión de alimentación. |
| F35 | 10 A35 | Bomba del lavaparabrisas. |
| Nr | Amperaje [A] | Descripción |
|---|---|---|
| F39 | 30 A24 | Asiento calefactado. |
| F44 | 10 A35 | Bobina del relé de la bomba de combustible BOO/Fox o Dragon. |
| F47 | 30 A16 | Ventilador de refrigeración |
| F49 | 50 A16 | Ventilador de refrigeración |
| F50 | 30 A16 | Calefacción de la luneta trasera. |
| F51 | 5 A35 | Espejos calefactados. |
| F56 | 20 A35 | Tensión de alimentación 6. |
| F65 | 5 A35 | Bobina del relé de la bomba de combustible Dragon. |
| F68 | 20 A24 | Bloqueo eléctrico de la columna de dirección. |
| F69 | 20 A24 | Motor del limpiaparabrisas delantero. |
| F71 | 15 A35 | Motor del limpiaparabrisas trasero. |
| F78 | 40 A16 | Calefacción del parabrisas izquierdo. |
| F79 | 40 A16 | Calefacción de la luneta trasera izquierda. |
| F88 | 20 A24 | Segunda sirena. |
| F91 | 40 A16 | Gancho de remolque 2. |
| F121 | 20 A35 | Calentador diésel. |
| F124 | 5 A35 | Sensor de lluvia. |
| F134 | 20 A24 | Gancho de remolque 1. |
| F140 | 60 A16 | Bujía de encendido. |
| F160 | 10 A35 | Inyección precisa de combustible. |
| F180 | 10 A35 | Alimentación del relé de la toma de corriente. |
1Tipo con ranura M.
2Tipo M.
3Microfusible 2.
Fusibles de alta corriente
| Nr | Amperaje [A] | Descripción |
|---|---|---|
| F201 | 275 A7 | Alternador. |
| F202 | 125 A8 | Módulo de control de sistemas de carrocería – tensión de batería. |
| F204 | 60 A8 | Motor del sistema de dirección asistida eléctrica. |
| F205 | 70 A8 | Regulador hidráulico. |
Acerca del Ford Ka+ (2014-2020)
El Ford Ka+ es un automóvil compacto que se fabricó entre 2014 y 2020. Este modelo es conocido por su amplitud y su interior cómodo, lo que lo hace ideal tanto para la ciudad como para viajes más largos. El Ford Ka+ ofrece varias opciones de motor, incluyendo unidades de gasolina de 1.2 litros que proporcionan un rendimiento equilibrado y un consumo de combustible eficiente. Gracias a su diseño moderno y sus características prácticas, el Ford Ka+ se ha vuelto popular entre los conductores que buscan un vehículo fiable y económico.
Diagrama de la caja de fusibles del Ford Ka+
Esta página muestra el diagrama de la caja de fusibles del Ford Ka+, que es esencial para identificar y reemplazar los fusibles. En este modelo, la caja de fusibles se encuentra típicamente en el espacio debajo del salpicadero en el lado del conductor, y otra puede estar ubicada en el compartimento del motor. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en el sistema eléctrico del vehículo. La caja de fusibles es un elemento clave para el funcionamiento seguro del vehículo, por lo que es importante conocer su configuración y uso correcto.
