Diagrama de fusibles y relés – Ford Edge

Se aplica a vehículos fabricados en los años:

2007.

Cabina

El panel de fusibles está ubicado detrás del revestimiento a la izquierda del espacio para los pies del conductor, cerca del freno, detrás de la cubierta.

Para quitar el revestimiento, deslice la palanca de liberación hacia la derecha y luego tire del revestimiento.
Para quitar la cubierta del panel de fusibles, presione las pestañas a ambos lados de la cubierta y luego retire la cubierta.

Para volver a instalar la cubierta del panel de fusibles, coloque la parte superior de la cubierta en el panel de fusibles y luego presione la parte inferior de la cubierta hasta que encaje en su lugar. Tire suavemente de la cubierta para asegurarse de que esté segura.

Para volver a instalar el revestimiento, alinee las pestañas en la parte inferior del panel con las ranuras, presione el panel y deslice la palanca de liberación hacia la izquierda para asegurar el panel.

Número	Amperios [A]	Descripción
Número	Amperios [A]	Descripción
1	30A	No utilizado (repuesto)
2	15A	No utilizado (repuesto)
3	15A	Sistema de entretenimiento familiar (FES); Control de asientos traseros.
4	30A	No utilizado (repuesto)
5	10 A	Iluminación del teclado; Asiento de la segunda fila; Sistema de monitoreo de presión de neumáticos (TPMS); Bloqueo de la transmisión del freno (BSI).
6	20A	Intermitentes
7	10 A	Luces principales (izquierda)
8	10 A	Luces principales (derecha)
9	15A	Iluminación interior; Luces del maletero.
10	15A	Retroiluminación; Luces de cortesía.
11	10 A	Tracción total
12	7,5A	Interruptor de alimentación del espejo; Memoria del asiento eléctrico del lado del conductor; Módulo del asiento del conductor – mantener la alimentación (KA).
13	7,5A	No utilizado (repuesto)
14	10 A	No utilizado (repuesto)
15	10 A	Control de clima
16	15A	No utilizado (repuesto)
17	20A	Alimentación de todos los bloques del motor; Desbloqueo del portón trasero; Techo corredizo.
18	20A	No utilizado (repuesto)
19	25A	Limpiaparabrisas trasero
20	15A	Conexiones de datos
21	15A	Luces antiniebla
22	15A	Luces de estacionamiento
23	15A	Luces altas

Número	Amperios [A]	Descripción
24	20A	Relé de la bocina
25	10 A	Bombillas de cortesía; Luces interiores.
26	10 A	Cuadro de instrumentos
27	20A	Encendido
28	5A	Radio
29	5A	Cuadro de instrumentos
30	5A	Interruptor de anulación de sobrecarga
31	10 A	Brújula; Regulación automática del espejo.
32	10 A	No se utiliza (reserva)
33	10 A	No se utiliza (reserva)
34	5A	Sensor de ángulo de dirección
35	10 A	Asistencia de estacionamiento trasero; AWD; Módulo de asiento calefactable.
36	5A	Transceptor PATS
37	10 A	Control de clima
38	20A	Subwoofer/amplificador (radio de audio)
39	20A	Radio
40	20A	No se utiliza (reserva)
41	15A	Función de acceso retardado para la iluminación de la radio y el interruptor de bloqueo
42	10 A	No se utiliza (reserva)
43	10 A	Lógica del limpiaparabrisas trasero
44	10 A	Canal de accesorios del cliente
45	5A	Lógica del limpiaparabrisas delantero; Alimentación del relé del aire acondicionado.
46	7,5A	Sensor de clasificación de ocupantes (OCS); Indicador de desactivación del airbag del pasajero (PADI).
47	Interruptor automático 30A	Elevalunas eléctricos
48	—	Relé de accesorios retardados

Motor

Número	Amperios [A]	Descripción
Número	Amperios [A]	Descripción
1	—	No se utiliza
2	—	Relé del motor del ventilador
3	—	No se utiliza
4	—	No se utiliza
5	40A**	Ventilador de refrigeración (vehículos con remolque)
5	60A**	Ventilador de refrigeración (vehículos sin remolque)
6	40A**	Ventilador de refrigeración (solo remolque)
7	—	No se utiliza
8	10 A*	Alternador
9	20 A*	Luces de posición del remolque
10	—	No se utiliza
11	—	Relé de la luz de posición del remolque
12	—	No se utiliza
13	—	No se utiliza
14	—	No se utiliza
15	40A**	Motor de la bomba del ABS
16	30A**	Asientos delanteros calefactables
17	20A**	Encendedor de cigarrillos/Punto de alimentación
18	30A**	Techo panorámico
19	—	Diodo de la bomba de combustible
20	—	Relé PCM
21	7,5 A*	PCM – Mantener alimentación (KA)
22	—	Relé de las luces de freno del remolque izquierdo
23	—	No se utiliza
24	15 A*	Luz de freno/remolque izquierda
25	—	Relé de desbloqueo del asiento trasero
26	—	Relé de la bomba de combustible
27	10 A*	Desbloqueo del asiento trasero
28	15 A*	Espejo calefactable
29	—	Relé del espejo calefactable
30	15 A*	VPWR 1 – PCM
31	10 A*	VPWR 3 – PCM
32	10 A*	VPWR 2 – PCM
33	15 A*	VPWR 4 – PCM
34	—	No se utiliza
35	10 A*	Interruptor del aire acondicionado

Leggere Ford Windstar (1994-2003) – caja de fusibles

Número	Amperios [A]	Descripción
36	—	No se utiliza
37	—	Relé del compresor del aire acondicionado
38	—	Relé del desempañador de la ventana trasera
39	40A**	Desempañador de la ventana trasera
40	—	No se utiliza
41	30A**	Motor de arranque
42	—	Relé del motor de arranque
43	—	Relé de la luz de marcha atrás
44	10 A*	Luces de marcha atrás
45	—	No se utiliza
46	15 A*	Luz de freno/luz de remolque derecha
47	—	Relé de las luces de freno/luz de remolque derecha
48	—	Relé de arranque
49	10 A*	PCM ISPR
50	10 A*	Arranque/encendido del ABS
51	—	No se utiliza
52	5A*	Bobina del relé de la bomba de combustible
53	30A**	Arranque/encendido del SPDJB
54	—	No se utiliza
55	—	No se utiliza
56	—	Diodo del compresor del aire acondicionado
57	40A**	Válvulas ABS
58	30A**	Limpiaparabrisas delanteros
59	—	No se utiliza
60	30A**	Asiento del conductor con ajuste eléctrico
61	30A**	Asiento del pasajero con ajuste eléctrico
62	—	No se utiliza
63	40A**	Motor del ventilador
64	20A**	Encendedor de cigarrillos/Punto de alimentación
65	20A**	Encendedor de cigarrillos/Punto de alimentación
66	20A**	Encendedor de cigarrillos/Punto de alimentación
67	—	No se utiliza
68	15 A*	Bomba de combustible
69	—	No se utiliza
70	—	No se utiliza
71	10 A*	Luces de freno
72	—	No se utiliza
		* Mini fusibles ** Fusibles de cartucho

Diagrama de fusibles y relés – Ford Edge

Se aplica a vehículos fabricados en los años:

2008.

Cabina

El panel de fusibles está ubicado detrás del revestimiento en el lado izquierdo del espacio para los pies del conductor, cerca del freno de estacionamiento, detrás de la cubierta.

Número	Amperios [A]	Descripción
Número	Amperios [A]	Descripción
1	30A	No se utiliza (reserva)
2	15A	No se utiliza (reserva)
3	15A	Sistema de entretenimiento familiar (FES); Control de asientos traseros; SYNC
4	30A	Ventana delantera inteligente del conductor
5	10 A	Iluminación del teclado; Asiento de la segunda fila; Sistema de monitoreo de presión de neumáticos (TPMS); Bloqueo de la palanca de cambios (BSI).
6	20A	Intermitentes
7	10 A	Luces principales (izquierda)
8	10 A	Luces principales (derecha)
9	15A	Iluminación interior; Luces del maletero.
10	15A	Iluminación; Luces de bienvenida.
11	10 A	Tracción a las cuatro ruedas
12	7,5A	Interruptor de alimentación del espejo; Memoria del asiento eléctrico del lado del conductor; Módulo del asiento del conductor – mantener la alimentación (KA).
13	5A	No se utiliza (reserva)
14	10 A	Módulo de elevación
15	10 A	Control de climatización
16	15A	No se utiliza (reserva)
17	20A	Alimentación del motor de bloqueo; Desbloqueo del portón trasero; Techo corredizo.
18	20A	No se utiliza (reserva)
19	25A	Limpiaparabrisas trasero
20	15A	Conexiones de datos
21	15A	Luces antiniebla
22	15A	Luces de estacionamiento
23	15A	Luces altas

Número	Amperios [A]	Descripción
24	20A	Relé de la bocina
25	10 A	Bombillas de cortesía; Luces interiores.
26	10 A	Cuadro de instrumentos
27	20A	Encendido
28	5A	Radio
29	5A	Cuadro de instrumentos
30	5A	Interruptor de anulación de sobrecarga
31	10 A	Regulación automática del espejo
32	10 A	No se utiliza (reserva)
33	10 A	No se utiliza (reserva)
34	5A	Sensor de ángulo de dirección
35	10 A	Asistencia de estacionamiento trasero; AWD; Módulo de asiento calefactable
36	5A	Transceptor PATS
37	10 A	Control de clima
38	20A	Subwoofer/amplificador (radio de audio)
39	20A	Radio
40	20A	No se utiliza (reserva)
41	15A	Función de acceso retardado para la iluminación de la radio y el interruptor de bloqueo
42	10 A	No se utiliza (reserva)
43	10 A	Lógica del limpiaparabrisas trasero
44	10 A	Canal de accesorios del cliente
45	5A	Lógica del limpiaparabrisas delantero; Alimentación del relé del aire acondicionado.
46	7,5A	Sensor de clasificación de ocupantes (OCS); Indicador de desactivación del airbag del pasajero (PADI)
47	Interruptor automático 30A	Elevalunas eléctricos
48	—	Relé de accesorios retardados

Motor

Número	Amperios [A]	Descripción
Número	Amperios [A]	Descripción
1	—	No se utiliza
2	—	Relé del motor del ventilador
3	—	No se utiliza
4	—	No se utiliza
5	40A**	Ventilador de refrigeración (vehículos con remolque)
5	60A**	Ventilador de refrigeración (vehículos sin remolque)
6	40A**	Ventilador de refrigeración (solo remolque)
7	—	No se utiliza
8	10 A*	Alternador
9	20 A*	Luces de posición del remolque
10	—	No se utiliza
11	—	Relé de la luz de posición del remolque
12	—	No se utiliza
13	—	No se utiliza
14	—	No se utiliza
15	40A**	Motor de la bomba del ABS
16	30A**	Asientos delanteros calefactables
17	20A**	Encendedor de cigarrillos/Punto de alimentación
18	20A**	Techo panorámico
19	—	Diodo de la bomba de combustible
20	—	Relé PCM
21	7,5 A*	PCM – Mantener alimentación (KA)
22	—	Relé de las luces de freno/marcha atrás del remolque izquierdo
23	—	Diodo de arranque integrado de un solo toque (OTIS)
24	10 A*	Luz de freno/remolque izquierda
25	—	Relé de desbloqueo del asiento trasero
26	—	Relé de la bomba de combustible
27	10 A*	Desbloqueo del asiento trasero
28	15 A*	Espejo calefactable
29	—	Relé del espejo calefactable
30	15 A*	VPWR 1 – PCM
31	10 A*	VPWR 3 – PCM
32	10 A*	VPWR 2 – PCM
33	15 A*	VPWR 4 – PCM
34	—	No se utiliza
35	10 A*	Interruptor del aire acondicionado

Número	Amperios [A]	Descripción
36	—	No se utiliza
37	—	Relé del compresor del aire acondicionado
38	—	Relé del desempañador de la ventana trasera
39	40A**	Desempañador de la ventana trasera
40	—	No se utiliza
41	30A**	Motor de arranque
42	—	Relé del motor de arranque
43	—	Relé de la luz de marcha atrás
44	10 A*	Luces de marcha atrás
45	—	No se utiliza
46	10 A*	Luz de freno/remolque derecha
47	—	Relé de las luces de freno/marcha atrás del remolque derecho
48	—	Relé de arranque/encendido
49	10 A*	PCM ISPR
50	10 A*	Arranque/encendido del ABS
51	—	No se utiliza
52	5A*	Bobina del relé de la bomba de combustible
53	30A**	Arranque/encendido del SPDJB
54	—	No se utiliza
55	—	No se utiliza
56	—	Diodo del compresor del aire acondicionado
57	40A**	Válvulas ABS
58	30A**	Limpiaparabrisas delanteros
59	30A**	Puertas eléctricas
60	30A**	Asiento del conductor con ajuste eléctrico
61	30A**	Asiento del pasajero con ajuste eléctrico
62	—	No se utiliza
63	40A**	Motor del ventilador
64	20A**	Encendedor de cigarrillos/punto de alimentación
65	20A**	Encendedor de cigarrillos/punto de alimentación
66	20A**	Encendedor de cigarrillos/punto de alimentación
67	—	No se utiliza
68	15 A*	Bomba de combustible
69	—	No se utiliza
70	—	No se utiliza
71	10 A*	Luces de freno
72	—	No se utiliza
		* Mini fusibles ** Fusibles de cartucho

Diagrama de fusibles y relés – Ford Edge

Se aplica a vehículos fabricados en los años:

Leggere Ford Transit Custom (desde 2012) – batería

2009.

Cabina

El panel de fusibles está ubicado detrás de la cubierta en el lado izquierdo del espacio para los pies del conductor, cerca del freno, detrás de la cubierta.

Para quitar la cubierta, deslice la palanca de liberación hacia la derecha y luego tire de la cubierta.
Para quitar la cubierta del panel de fusibles, presione las pestañas a ambos lados de la cubierta y luego retire la cubierta.

Para volver a instalar la cubierta, alinee las pestañas en la parte inferior de la cubierta con las ranuras, presione la cubierta y deslice la palanca de liberación hacia la izquierda para asegurar la cubierta.

Cubierta de la cabina con pestañas alineadas para su reinstalación.

Número	Amperios [A]	Descripción
Número	Amperios [A]	Descripción
1	30A	No se utiliza (reserva)
2	15A	No se utiliza (reserva)
3	15A	SYNC
4	30A	Ventana delantera inteligente del conductor
5	10 A	Iluminación del teclado; Asiento de la segunda fila; Sistema de monitoreo de presión de neumáticos (TPMS); Bloqueo del freno (BSI); Unidad de control inteligente (SJB)
6	20A	Intermitentes
7	10 A	Luces principales (izquierda)
8	10 A	Luces principales (derecha)
9	15A	Iluminación interior; Luces del maletero.
10	15A	Iluminación, luces de bienvenida; Iluminación ambiental.
11	10 A	Tracción a las cuatro ruedas
12	7,5A	Interruptor de alimentación del espejo; Memoria del asiento eléctrico del lado del conductor; Módulo del asiento del conductor — mantener la alimentación (KA)
13	5A	Radio satelital
14	10 A	Módulo de elevación
15	10 A	Control de climatización
16	15A	No se utiliza (reserva)
17	20A	Alimentación de los motores de bloqueo; Desbloqueo del portón trasero.
18	20A	Asientos calefactables; Amplificador de cuatro canales (amplificador audiófilo).
19	25A	Limpiaparabrisas trasero
20	15A	Conexiones de datos
21	15A	Luces antiniebla
22	15A	Luces de estacionamiento
23	15A	Luces altas

Número	Amperios [A]	Descripción
24	20A	Relé de la bocina
25	10 A	Bombillas de cortesía
26	10 A	Cuadro de instrumentos
27	20A	Encendido
28	5A	Radio
29	5A	Cuadro de instrumentos
30	5A	Interruptor de anulación de sobrecarga
31	10 A	Espejo retrovisor con atenuación automática
32	10 A	No se utiliza (reserva)
33	10 A	No se utiliza (reserva)
34	5A	Sensor de ángulo de dirección
35	10 A	Asistencia de estacionamiento trasero; AWD; Módulo de calefacción de asientos.
36	5A	Transceptor PATS
37	10 A	Control de clima
38	20A	Subwoofer/amplificador (radio audiófila)
39	20A	Radio
40	20A	No se utiliza (reserva)
41	15A	Función de accesorios retardada para la iluminación de la radio y el interruptor de bloqueo; Iluminación ambiental.
42	10 A	No se utiliza (reserva)
43	10 A	Lógica del limpiaparabrisas trasero
44	10 A	Canal de accesorios del cliente
45	5A	Lógica del limpiaparabrisas delantero; Alimentación del relé del aire acondicionado.
46	7,5A	Sensor de clasificación de ocupantes (OCS); Indicador de desactivación del airbag del pasajero (PADI).
47	Disyuntor automático 30A	Elevalunas eléctricos
48	—	Relé de accesorios retardados

Compartimento del motor

Número	Amperios [A]	Descripción
Número	Amperios [A]	Descripción
1	—	No se utiliza
2	—	Relé del motor del ventilador
3	—	No se utiliza
4	—	No se utiliza
5	40A**	Ventilador de refrigeración (vehículos con remolque)
5	60A**	Ventilador de refrigeración (vehículos sin remolque)
6	40A**	Ventilador de refrigeración (solo remolque)
7	—	No se utiliza
8	10 A*	Alternador
9	20A*	Luces de posición del remolque
10	—	No se utiliza
11	—	Relé de la luz de posición del remolque
12	—	No se utiliza
13	—	No se utiliza
14	—	No se utiliza
15	40A**	Motor de la bomba del ABS
16	30A**	Asientos delanteros calefactables
17	20A**	Encendedor de cigarrillos/punto de alimentación
18	20A**	Techo panorámico
19	—	Diodo de la bomba de combustible
20	—	Relé PCM
21	7,5A*	PCM – Mantener alimentación (KA)
22	—	Remolque, relé de las luces de freno y marcha atrás izquierdas
23	—	Diodo de arranque integrado de un solo toque (OTIS)
24	10 A*	Luz de freno/remolque izquierda
25	—	Relé de desbloqueo del asiento trasero
26	—	Relé de la bomba de combustible
27	10 A*	Desbloqueo del asiento trasero
28	15 A*	Espejo calefactable
29	—	Relé del espejo calefactable
30	15 A*	VPWR 1 – PCM
31	10 A*	VPWR 3 – PCM
32	10 A*	VPWR 2 – PCM
33	15 A*	VPWR 4 – PCM
34	—	No se utiliza
35	10 A*	Interruptor del aire acondicionado

Número	Amperios [A]	Descripción
36	—	No se utiliza
37	—	Relé del compresor del aire acondicionado
38	—	Relé del desempañador de la ventana trasera
39	40A**	Desempañador de la ventana trasera
40	—	No se utiliza
41	30A**	Motor de arranque
42	—	Relé del motor de arranque
43	—	Relé de la luz de marcha atrás
44	10 A*	Luces de marcha atrás
45	—	No se utiliza
46	10 A*	Luz de freno/remolque derecha
47	—	Relé de las luces de freno y marcha atrás del remolque derecho
48	—	Relé de arranque/encendido
49	10 A*	PCM ISPR
50	10 A*	Arranque/Inicio del ABS
51	—	No se utiliza
52	5A*	Bobina del relé de la bomba de combustible
53	30A**	Arranque/Inicio del SPDJB
54	—	No se utiliza
55	—	No se utiliza
56	—	Diodo del compresor del aire acondicionado
57	40A**	Válvulas ABS
58	30A**	Limpiaparabrisas delanteros
59	30A**	Puertas eléctricas
60	30 A**	Asiento del conductor con ajuste eléctrico
61	30A**	Asiento del pasajero con ajuste eléctrico
62	—	No se utiliza
63	40A**	Motor del ventilador
64	20A**	Encendedor de cigarrillos/punto de alimentación
65	20A**	Encendedor de cigarrillos/punto de alimentación
66	20A**	Encendedor de cigarrillos/punto de alimentación
67	—	No se utiliza
68	15 A*	Bomba de combustible
69	—	No se utiliza
70	—	No se utiliza
71	10 A*	Luces de freno
72	—	No se utiliza
		* Mini fusibles ** Fusibles de cartucho

Diagrama de fusibles y relés – Ford Edge

Se aplica a vehículos fabricados en los años:

Leggere Ford Sierra (1982-1994) – caja de fusibles

2010.

Cabina

El panel de fusibles está ubicado detrás del revestimiento a la izquierda del espacio para los pies del conductor, cerca del freno de estacionamiento, debajo de la cubierta.

Número	Amperios [A]	Descripción
Número	Amperios [A]	Descripción
1	30A	No se utiliza (reserva)
2	15A	Luz de freno montada en la parte superior (encendido/apagado del freno)
3	15A	Módulo SYNC®
4	30A	Ventana delantera inteligente del conductor
5	10 A	Iluminación del teclado (asiento de la segunda fila), bloqueo de la transmisión del freno (BSI)
6	20A	Intermitentes
7	10 A	Luces principales (izquierda)
8	10 A	Luces principales (derecha)
9	15A	Iluminación interior; Luces del maletero.
10	15A	Iluminación, luces de bienvenida
11	10 A	Tracción a las cuatro ruedas (AWD)
12	7,5A	Interruptor del espejo eléctrico; Memoria del asiento del conductor; Módulo del asiento del conductor.
13	5A	Radio satelital
14	10 A	Portón trasero eléctrico
15	10 A	Aire acondicionado; Módulo GPS.
16	15A	No se utiliza (reserva)
17	20A	Alimentación del motor de bloqueo de puertas; Desbloqueo del portón trasero.
18	20A	Amplificador
19	25A	Limpiaparabrisas trasero
20	15A	Conexiones de datos
21	15A	Luces antiniebla
22	15A	Luces de estacionamiento
23	15A	Luces altas

Número	Amperios [A]	Descripción
24	20A	Relé de la bocina
25	10 A	Bombillas de cortesía
26	10 A	Cuadro de instrumentos
27	20A	Encendido
28	5A	Radio
29	5A	Cuadro de instrumentos
30	5A	Reserva
31	10 A	No se utiliza (reserva)
32	10 A	Módulo de control del inmovilizador
33	10 A	No se utiliza (reserva)
34	5A	Sensor de ángulo de dirección
35	10 A	Asistencia de estacionamiento trasero; Sensor de inclinación; Asientos calefactables.
36	5A	Transceptor del sistema antirrobo pasivo
37	10 A	Control de clima
38	20A	Subwoofer; Amplificador.
39	20A	Radio
40	20A	No se utiliza (reserva)
41	15A	Regulación automática del espejo
42	10 A	No se utiliza (reserva)
43	10 A	Lógica del limpiaparabrisas trasero
44	10 A	Canal de accesorios del cliente
45	5A	Lógica del limpiaparabrisas delantero
46	7,5A	Sensor de clasificación de ocupantes (OCS); Luz indicadora de desactivación del airbag del pasajero (PADI).
47	Interruptor automático 30A	Elevalunas eléctricos
48	—	Relé de accesorios retardados

Compartimento del motor

Número	Amperios [A]	Descripción
Número	Amperios [A]	Descripción
1	—	No se utiliza
2	—	Relé del motor del ventilador
3	—	No se utiliza
4	—	No se utiliza
5	40A**	Ventilador de refrigeración (vehículos con remolque)
5	60A**	Ventilador de refrigeración (vehículos sin remolque)
6	40A**	Ventilador de refrigeración (solo remolque)
7	—	No se utiliza
8	10 A*	Alternador
9	20 A*	Luces de posición del remolque
10	—	No se utiliza
11	—	Relé de la luz de posición del remolque
12	—	No se utiliza
13	—	No se utiliza
14	—	No se utiliza
15	40A**	Motor de la bomba del ABS
16	30A**	Asientos delanteros calefactables
17	20A**	Encendedor de cigarrillos/punto de alimentación
18	20A**	Techo panorámico
19	—	Diodo de la bomba de combustible
20	—	Relé del módulo de control del motor (PCM)
21	7,5 A*	PCM
22	—	Remolque, relé de las luces de freno y marcha atrás izquierdas
23	—	Diodo de arranque integrado de un solo toque
24	10 A*	Luz de freno y intermitente izquierda para remolque
25	—	Relé de desbloqueo del asiento trasero
26	—	Relé de la bomba de combustible
27	10 A*	Desbloqueo del asiento trasero
28	15 A*	Espejo calefactable
29	—	Relé de calefacción de espejos
30	15 A*	Alimentación del vehículo 1
31	10 A*	Alimentación del vehículo 3
32	10 A*	Alimentación del vehículo 2
33	15 A*	Alimentación del vehículo 4
34	—	No se utiliza
35	10 A*	Embrague del aire acondicionado

Número	Amperios [A]	Descripción
36	—	No se utiliza
37	—	Relé del embrague del aire acondicionado
38	—	Relé del desempañador de la ventana trasera
39	40A**	Desempañador de la ventana trasera
40	—	No se utiliza
41	30A**	Arranque
42	—	Relé de arranque
43	—	Relé de la luz de marcha atrás
44	10 A*	Luces de marcha atrás
45	—	No se utiliza
46	10 A*	Stop/intermitente derecho para remolque
47	—	Relé de las luces de stop/intermitente derecho para remolque
48	—	Relé de arranque/encendido
49	10 A*	PCM ISPR
50	10 A*	Arranque/encendido del ABS
51	—	No se utiliza
52	5A*	Alimentación del diodo de la bomba de combustible
53	30A**	Panel de fusibles de la cabina – arranque
54	—	No se utiliza
55	—	No se utiliza
56	—	Diodo del embrague del aire acondicionado
57	40A**	Válvulas del sistema antibloqueo
58	30A**	Limpiaparabrisas delanteros
59	30A**	Portón trasero eléctrico
60	30A**	Asiento del conductor/módulo de memoria
61	30A**	Asiento del pasajero eléctrico
62	—	No se utiliza
63	40A**	Motor del ventilador
64	20A**	Encendedor de cigarrillos/punto de alimentación
65	20A**	Encendedor de cigarrillos/punto de alimentación
66	20A**	Encendedor de cigarrillos/punto de alimentación
67	—	No se utiliza
68	15 A*	Bomba de combustible
69	—	No se utiliza
70	—	No se utiliza
71	10 A*	Interruptor/freno (luces de stop)
72	—	No se utiliza
		* Mini fusibles ** Fusibles de cartucho

Ford Edge – diagrama de la caja de fusibles

Año de fabricación: 2011.

Los fusibles del encendedor de cigarrillos (tomas de corriente) son los fusibles 9 (Toma de corriente #2 (consola trasera)), 20 (Toma de corriente #1 (consola)), 21 (Toma de corriente en el área de carga) y 27 (Toma de corriente delantera/encendedor de cigarrillos) en la caja de fusibles del compartimento del motor.

Cabina

Número	Amperios [A]	Descripción
Número	Amperios [A]	Descripción
1	30A	Ventana inteligente delantera del conductor
2	15A	No se utiliza (reserva)
3	30A	No se utiliza (reserva)
4	10 A	Bombillas de cortesía
5	20A	No se utiliza (reserva)
6	5A	Módulo RF
7	7,5A	Interruptor del espejo eléctrico, interruptor de memoria del asiento, módulo del asiento del conductor
8	10 A	No se utiliza (reserva)
9	10 A	Portón trasero eléctrico
10	10 A	Relé de trabajo/accesorios
11	10 A	Cuadro de instrumentos, Head-up display
12	15A	Iluminación interior, iluminación de cortesía, retroiluminación
13	15A	Luces de giro/freno derechas e intermitentes
14	15A	Luces de giro/freno izquierdas e intermitentes
15	15A	Luces de marcha atrás, luces de freno, luces de freno altas
16	10 A	Luces principales (derecha)
17	10 A	Luces principales (izquierda)
18	10 A	Iluminación del teclado, bloqueo de la transmisión del freno (BSI), panel de fusibles de la cabina, botón de arranque LED, sistema antirrobo pasivo (PATS), activación del módulo de control del motor (PCM), encendido secuencial
19	20A	Amplificador/subwoofer (Sony)
20	20A	Relé de bloqueo/desbloqueo – vehículos sin acceso inteligente (LA)
21	10 A	No se utiliza (reserva)
22	20A	Relé de la bocina
23	15A	Dirección, LA, interruptor de luces
24	15A	Diagnóstico a bordo (OBDII)

Número	Amperios [A]	Descripción
25	15A	Desbloqueo del portón trasero
26	5A	Módulo del sistema de posicionamiento global (GPS)
27	20A	IA
28	15A	Encendido (sin IA), solenoide de bloqueo de llave, arranque con botón (con IA)
29	20A	Radio, pantalla multifunción, panel de revestimiento electrónico, módulo SYNC®
30	15A	Luces de posición delanteras
31	5A	No se utiliza (reserva)
32	15A	Retroiluminación del interruptor de bloqueo, techo corredizo, elevalunas eléctricos, brújula/espejo con atenuación automática
33	10 A	No se utiliza (reserva)
34	10 A	Sistema de sensores de marcha atrás, cámara de marcha atrás, monitor de punto ciego
35	5A	Head-up display, ajuste de faros
36	10 A	No se utiliza (reserva)
37	10 A	Control de climatización
38	10 A	No se utiliza (reserva)
39	15A	Luces altas
40	10 A	Luces de posición traseras
41	7,5A	Sensor de clasificación de ocupantes (OCS), módulo de control de restricciones
42	5A	Interruptor de control de asistencia de inclinación
43	10 A	No se utiliza (reserva)
44	10 A	No se utiliza (reserva)
45	5A	No se utiliza (reserva)
46	10 A	Control de climatización
47	15A	No se utiliza (reserva)
48	Interruptor automático 30A	Elevalunas eléctricos/techo corredizo
49	—	Relé de accesorios retardados

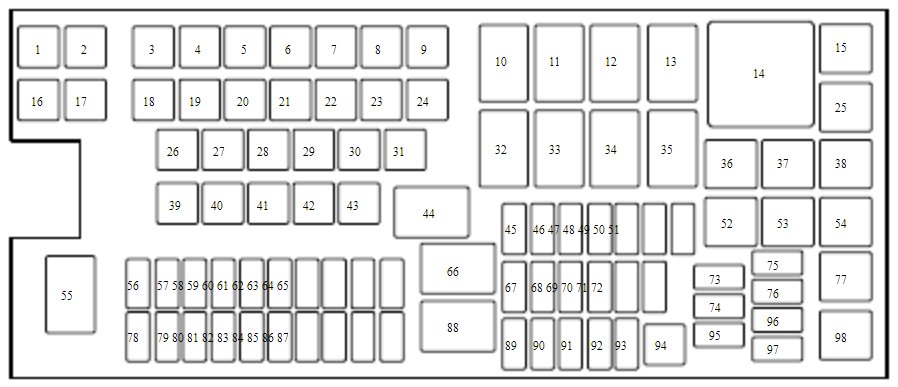

Compartimento del motor

Número	Amperios [A]	Descripción
Número	Amperios [A]	Descripción
1	—	No se utiliza
2	—	No se utiliza
3	—	No se utiliza
4	30A**	Limpiaparabrisas
5	40A**	Bomba del sistema de frenos antibloqueo (ABS)
6	—	No se utiliza
7	30A**	Puerta eléctrica
8	20A**	Techo corredizo
9	20A**	Punto de alimentación #2 (consola trasera)
10	—	No se utiliza
11	—	Relé de descongelación de la ventana trasera/calefacción de la ventana trasera
12	—	No se utiliza
13	—	Relé de arranque
14	—	No se utiliza
15	—	Relé de la bomba de combustible
16	—	No se utiliza
17	—	No se utiliza
18	40A**	Motor del ventilador
19	30A**	Arranque
20	20A**	Punto de alimentación n.º 1 (cesta de la consola)
21	20A**	Punto de alimentación en el área de carga
22	—	No se utiliza
23	30A**	Módulo del asiento del conductor
24	—	No se utiliza
25	—	No se utiliza
26	40A**	Descongelación de la ventana trasera
27	20A**	Punto de alimentación delantero/encendedor de cigarrillos
28	30A**	Asientos con aire acondicionado
29	—	No se utiliza
30	—	No se utiliza
31	—	No se utiliza
32	—	No se utiliza
33	—	No se utiliza
34	—	Relé del motor del ventilador
35	—	No se utiliza
36	—	Relé del asiento trasero
37	—	Relé de luces de freno/marcha atrás del remolque derecho (TT)
38	—	No se utiliza
39	40A**	Ventilador de refrigeración (vehículos con TT)
39	60A**	Ventilador de refrigeración (vehículos sin TT)
40	40A**	Ventilador de refrigeración (solo TT)
41		No se utiliza
42	30A**	Asiento del pasajero
43	30A**	Válvulas ABS
44	—	Relé del limpiaparabrisas trasero
45	5A*	Sensor de lluvia
46	—	No se utiliza
47	—	No se utiliza
48	—	No se utiliza

Número	Amperios [A]	Descripción
49	—	No se utiliza
50	15 A*	Espejo con calefacción
51	—	No se utiliza
52	—	Relé de luz de parada
53	—	Relé de luces de parada/giro a la izquierda TT
54	—	No se utiliza
55	—	Relé del limpiaparabrisas
56	—	No se utiliza
57	20 A*	Faros delanteros izquierdos de alta intensidad (HID)
58	10 A*	Sensor del alternador
59	10 A*	Interruptor/parada de freno
60	15 A*	Luces de parada
61	10 A*	Desbloqueo del asiento trasero
62	10 A*	Embrague del aire acondicionado
63	15 A*	Relé de luces de parada/giro TT
64	20 A*	Motor del limpiaparabrisas trasero
65	15 A*	Bomba de combustible
66	—	Relé del módulo de control del motor (PCM)
67	20 A*	Alimentación del vehículo (VPWR) #2
68	15 A*	VPWR #4
69	15 A*	VPWR #1
70	10 A*	Relé del aire acondicionado, módulo de tracción total
71	—	No se utiliza
72	—	No se utiliza
73	—	No se utiliza
74	—	No se utiliza
75	—	Embrague del aire acondicionado LED
76	—	No se utiliza
77	—	Relé de luces de posición TT
78	20 A*	Faros HID derechos
79	5A*	Control de crucero adaptativo
80	—	No se utiliza
81	—	No se utiliza
82	15 A*	Sello trasero
83	—	No se utiliza
84	20 A*	Luces de estacionamiento TT
85	—	No se utiliza
86	7,5A*	Mantenimiento del PCM, relé del PCM
87	5A*	Relé de arranque/encendido
88	—	Relé de arranque/encendido
89	—	No se utiliza
90	10 A*	PCM
91	10 A*	Control de crucero adaptativo
92	10 A*	Módulo ABS
93	5A*	Motor del ventilador/relé de descongelación de la ventana trasera
94	30A**	Panel de fusibles de la cabina – arranque/encendido
95	—	No se utiliza
96	—	No se utiliza
97	—	No se utiliza
98	—	Relé del embrague del aire acondicionado
		* Mini fusibles ** Fusibles de cartucho

Ford Edge – esquema de fusibles

Año de fabricación: 2012.

Los fusibles del encendedor de cigarrillos (tomas de corriente) son los fusibles 9 (Punto de alimentación #2 (consola trasera)), 20 (Punto de alimentación #1 (consola)), 21 (Punto de alimentación en el maletero) y 27 (Punto de alimentación delantero/encendedor de cigarrillos) en el panel de fusibles del compartimento del motor.

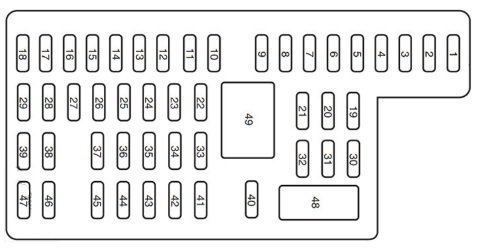

Cabina

Número	Amperios [A]	Descripción
Número	Amperios [A]	Descripción
1	30A	Ventana inteligente del conductor delantero
2	15A	No se utiliza (reserva)
3	30A	No se utiliza (reserva)
4	10 A	Luces de demanda
5	20A	No se utiliza (reserva)
6	5A	Módulo RF
7	7,5A	Interruptor del espejo eléctrico, interruptor del asiento con memoria, módulo del asiento del conductor
8	10 A	No se utiliza (reserva)
9	10 A	Puerta eléctrica
10	10 A	Relé de trabajo/accesorios
11	10 A	Juego de indicadores del salpicadero, pantalla Head-up
12	15A	Iluminación interior, luces del maletero, retroiluminación
13	15A	Luces de giro/freno derechas e intermitentes
14	15A	Luces de giro/freno izquierdas e intermitentes
15	15A	Luces de marcha atrás, luces de freno, luces de freno altas
16	10 A	Faros antiniebla (derecha)
17	10 A	Faros antiniebla (izquierda)
18	10 A	Iluminación del teclado, bloqueo de la transmisión del freno (BSI), botón de arranque LED, sistema pasivo antirrobo (PATS), activación del módulo de control del motor (PCM), activación de la alimentación de segunda etapa
19	20A	Amplificador/subwoofer (Sony)
20	20A	Relé de bloqueo/desbloqueo — vehículos sin acceso inteligente (LA)
21	10 A	No se utiliza (reserva)
22	20A	Relé de la bocina
23	15A	Control de dirección, acceso inteligente (IA), interruptor de luces
24	15A	Diagnóstico del sistema a bordo (OBDII)

Número	Amperios [A]	Descripción
25	15A	Desbloqueo de la tapa trasera
26	5A	Módulo del sistema de posicionamiento global (GPS)
27	20A	Acceso inteligente (IA)
28	15A	Encendido (sin IA), Electroimán de bloqueo de llave, Arranque con botón (con IA)
29	20A	Radio, pantalla multifunción, revestimiento electrónico, módulo SYNC®
30	15A	Luces de posición delanteras
31	5A	No se utiliza (reserva)
32	15A	Retroiluminación del interruptor de bloqueo, techo corredizo, elevalunas eléctricos, brújula/espejo con atenuación automática
33	10 A	No se utiliza (reserva)
34	10 A	Sistema de sensores de marcha atrás, cámara de marcha atrás, monitor de punto ciego
35	5A	Pantalla Heads-up, nivelación de faros
36	10 A	No se utiliza (reserva)
37	10 A	Aire acondicionado (motores 3,5 l/3,7 l)
38	10 A	No se utiliza (reserva)
39	15A	Luces altas
40	10 A	Luces de posición traseras, luces de matrícula
41	7,5A	Sensor de clasificación de ocupantes (OCS), módulo de control de restricciones
42	5A	Interruptor de control de asistencia (motor 2,0 l)
43	10 A	No se utiliza (reserva)
44	10 A	No se utiliza (reserva)
45	5A	No se utiliza (reserva)
46	10 A	Control de clima
47	15A	Espejos LED intermitentes
48	Interruptor automático 30A	Elevalunas eléctricos
49	—	Relé de accesorios retardados

Compartimento del motor

Número	Amperios [A]	Descripción
Número	Amperios [A]	Descripción
1	—	No se utiliza
2	—	No se utiliza
3	—	No se utiliza
4	30A**	Limpiaparabrisas
5	40A**	Bomba del sistema de frenos antibloqueo (ABS)
6	—	No se utiliza
7	30A**	Puerta eléctrica
8	20A**	Techo corredizo
9	20A**	Punto de alimentación #2 (consola trasera)
10	—	No se utiliza
11	—	Relé de descongelación de la ventana trasera/cristal trasero calentado
12	—	No se utiliza
13	—	Relé de arranque
14	—	No se utiliza
15	—	Relé de la bomba de combustible
16	—	No se utiliza
17	—	No se utiliza
18	40A**	Motor del ventilador
19	30A**	Motor de arranque
20	20A**	Punto de alimentación n.º 1 (cesta de la consola)
21	20A**	Punto de alimentación en el área de carga
22	—	No se utiliza
23	30A**	Módulo del asiento del conductor
24	—	No se utiliza
25	—	No se utiliza
26	40A**	Descongelación de la ventana trasera
27	20A**	Punto de alimentación delantero/encendedor de cigarrillos
28	30A**	Asientos con aire acondicionado
29	—	No se utiliza
30	—	No se utiliza
31	—	No se utiliza
32	—	No se utiliza
33	—	No se utiliza
34	—	Relé del motor del ventilador
35	—	No se utiliza
36	—	Relé del asiento trasero
37	—	Relé de luces de freno/marcha atrás del remolque derecho (TT)
38	—	No se utiliza
39	40A**	Ventilador de refrigeración (vehículos con TT)
39	60A**	Ventilador de refrigeración (vehículos sin TT)
40	40A**	Ventilador de refrigeración (solo TT)
41	—	No se utiliza
42	30A**	Asiento del pasajero
43	25A**	Válvulas ABS
44	—	Relé del limpiaparabrisas trasero
45	5A*	Sensor de lluvia
46	—	No se utiliza
47	—	No se utiliza
48	—	No se utiliza
49	—	No se utiliza
50	15 A*	Espejo calefactado

Número	Amperios [A]	Descripción
51	—	No se utiliza
52	—	Interruptor de relé de la lámpara
53	—	Relé de luces de parada/intermitente izquierdo TT
54	—	No se utiliza
55	—	Relé del limpiaparabrisas
56	15 A*	Módulo de control de la transmisión (TCM) (motor 2,0 l)
57	20 A*	Faros izquierdos de alta intensidad (HID)
58	10 A*	Sensor del alternador
59	10 A*	Interruptor/parada de freno
60	15 A*	Luces de parada
61	10 A*	Desbloqueo del asiento trasero
62	10 A*	Embrague del aire acondicionado
63	15A*	Relé de luces de parada/intermitente TT
64	20 A*	Motor del limpiaparabrisas trasero
65	15A*	Bomba de combustible
66	—	Relé del módulo de control del motor (PCM)
67	20 A*	Alimentación del vehículo (VPWR) #2
68	15A*	VPWR #4
69	15A*	VPWR #1 (motores 3,5/3,7 l)
69	20 A*	VPWR #1 (motor 2,0 l)
70	10 A*	Relé del aire acondicionado, VPWR #3, módulo de tracción total (motores 3,5/3,7 l), protección activa de la parrilla (AGS) (motor 2,0 l)
71	—	No se utiliza
72	—	No se utiliza
73	—	No se utiliza
74	—	No se utiliza
75	—	Embrague del aire acondicionado LED (motores 3,5/3,7 l)
76	—	No se utiliza
77	—	Relé de luces de posición TT
78	20 A*	Faros HID derechos
79	5A*	Control de crucero adaptativo
80	—	No se utiliza
81	—	No se utiliza
82	15A*	Sello trasero
83	—	No se utiliza
84	20 A*	Luces de estacionamiento TT
85	—	No se utiliza
86	7,5 A*	Relé del PCM, mantenimiento de la actividad del PCM (motores 3,5/3,7 l)
87	5A*	Relé de arranque/encendido
88	—	Relé de arranque/encendido
89	—	No se utiliza
89	5A*	Motores de ajuste de posición de las luces (solo China)
90	10 A*	PCM
91	10 A*	Control de crucero adaptativo (motores 3,5/3,7 l)
91	5A*	Calefacción de la transmisión automática (motor 2,0 l)
92	10 A*	Módulo ABS
93	5A*	Motor del ventilador/relé de descongelación de la ventana trasera
94	30A**	Panel de fusibles de la cabina – arranque/encendido
95	—	No se utiliza
96	—	Electroimán LED de purga del depósito (CPS) (motor 2,0 l)
97	—	Calefacción de la transmisión automática LED (motor 2,0 l)
98	—	Relé del embrague del aire acondicionado
		* Mini fusibles ** Fusibles de cartucho

Ford Edge – esquema de fusibles

Año de fabricación: 2013.

Cabina

Número	Amperios [A]	Descripción
Número	Amperios [A]	Descripción
1	30A	Ventana inteligente del conductor delantero
2	15A	No utilizado (reserva)
3	30A	No utilizado (reserva)
4	10 A	Relé de luces de demanda
5	20A	No utilizado (reserva)
6	5A	Módulo de radiofrecuencia
7	7,5A	Interruptor del espejo eléctrico, interruptor del asiento con memoria, módulo del asiento del conductor
8	10 A	No utilizado (reserva)
9	10 A	Puerta eléctrica
10	10 A	Relé de trabajo/accesorios
11	10 A	Juego de indicadores del salpicadero, pantalla Head-up
12	15A	Iluminación interior, luces del maletero, retroiluminación
13	15A	Intermitentes derechos
14	15A	Intermitentes izquierdos
15	15A	Luces de marcha atrás, luces de freno, luces de freno altas
16	10 A	Faros antiniebla (derecha)
17	10 A	Faros antiniebla (izquierda)
18	10 A	Iluminación del teclado, bloqueo del freno de transmisión, botón de arranque LED, sistema pasivo antirrobo, activación del módulo de control del sistema de tracción, encendido de la alimentación de la segunda fila
19	20A	Amplificador (Sony)
20	20A	Relé de bloqueo/desbloqueo — vehículos sin acceso inteligente (LA)
21	10 A	No utilizado (reserva)
22	20A	Relé de la bocina
23	15A	Control del volante, acceso inteligente (IA), interruptor de luces
24	15A	Diagnóstico del sistema a bordo

Número	Amperios [A]	Descripción
25	15A	Desbloqueo de la tapa trasera
26	5A	Módulo de posicionamiento global
27	20A	Acceso inteligente (IA)
28	15A	Interruptor de encendido (sin LA), Electroimán de bloqueo de llave, Arranque con botón (con LA)
29	20A	Radio, pantalla multifunción, revestimiento electrónico, módulo SYNC®
30	15A	Luces de posición delanteras, luces de posición auxiliares
31	5A	No se utiliza (reserva)
32	15A	Retroiluminación del interruptor de bloqueo, techo corredizo, elevalunas eléctricos (conductor delantero), brújula/espejo con atenuación automática
33	10 A	No se utiliza (reserva)
34	10 A	Sistema de sensores de marcha atrás, cámara de marcha atrás, monitor de punto ciego
35	5A	Pantalla Heads-up, nivelación de faros
36	10 A	No se utiliza (reserva)
37	10 A	Aire acondicionado (motores 3,5 l/3,7 l)
38	10 A	No se utiliza (reserva)
39	15A	Luces altas
40	10 A	Luces de posición traseras, luces de matrícula
41	7,5A	Sensor de clasificación de ocupantes, módulo de control de restricciones
42	5A	Interruptor de control de asistencia (motor 2,0 l)
43	10 A	No se utiliza (reserva)
44	10 A	No se utiliza (reserva)
45	5A	No se utiliza (reserva)
46	10 A	Control de clima
47	15A	Espejos LED de señalización
48	Interruptor automático 30A	Elevalunas eléctricos
49	—	Relé de accesorios retardados

Compartimento del motor

Número	Amperios [A]	Descripción
Número	Amperios [A]	Descripción
1	—	No se utiliza
2	—	No se utiliza
3	—	No se utiliza
4	30A**	Limpiaparabrisas
5	40 A**	Bomba del sistema de frenos antibloqueo (ABS)
6	—	No se utiliza
7	30A**	Puerta eléctrica
8	20A**	Techo corredizo
9	20A**	PowerPoint #2 (consola trasera)
10	—	No se utiliza
11	—	Relé de descongelación de la ventana trasera/cristal trasero calentado
12	—	No se utiliza
13	—	Relé del motor de arranque
14	—	No se utiliza
15	—	Relé de la bomba de combustible
16	—	No se utiliza
17	—	No se utiliza
18	40 A**	Motor del ventilador
19	30A**	Motor de arranque
20	20A**	PowerPoint #1 (cesta de la consola)
21	20A**	Punto de información del área de carga
22	—	No se utiliza
23	30A**	Módulo del asiento del conductor
24	—	No se utiliza
25	—	No se utiliza
26	40 A**	Descongelador de la ventana trasera
27	20A**	PowerPoint delantero/encendedor de cigarrillos
28	30A**	Asientos con aire acondicionado
29	—	No se utiliza
30	—	No se utiliza
31	—	No se utiliza
32	—	No se utiliza
33	—	No se utiliza
34	—	Relé del motor del ventilador
35	—	No se utiliza
36	—	Relé del asiento trasero
37	—	Relé de las luces de freno/marcha atrás del remolque derecho (TT)
38	—	No se utiliza
39	40 A**	Ventilador de refrigeración (vehículos con TT)
39	60A**	Ventilador de refrigeración (vehículos sin TT)
40	40 A**	Ventilador de refrigeración (solo TT)
41	—	No se utiliza
42	30A**	Asiento del pasajero
43	25A**	Válvulas ABS
44	—	Relé del limpiaparabrisas trasero
45	5A*	Sensor de lluvia
46	—	No se utiliza
47	—	No se utiliza
48	—	No se utiliza
49	—	No se utiliza
50	15A*	Espejo calefactado

Número	Amperios [A]	Descripción
51	—	No se utiliza
52	—	Interruptor de relé de la lámpara
53	—	Relé de luces de freno / intermitente izquierdo TT
54	—	No se utiliza
55	—	Relé del limpiaparabrisas
56	15A*	Módulo de control de la transmisión (TCM) (motor 2,0 l)
57	20A*	Faros izquierdos de alta intensidad (HID)
58	10 A*	Sensor del alternador
59	10 A*	Interruptor/parada de freno
60	15A*	Interruptor de parada
61	10 A*	Liberación del asiento trasero
62	10 A*	Embrague del aire acondicionado
63	15A*	Relé de luces de freno / intermitente TT
64	20A*	Motor del limpiaparabrisas trasero
65	15A*	Bomba de combustible
66	—	Relé del módulo de control del sistema de tracción (PCM)
67	20A*	Alimentación del vehículo (VPWR) #2
68	15A*	VPWR #4
69	15A*	VPWR #1 (motores 3,5/3,7 l)
69	20A*	VPWR #1 (motor 2,0 l)
70	10 A*	Relé del aire acondicionado, VPWR #3, módulo de tracción total (motores 3,5/3,7 l), protección activa de la parrilla (AGS) (motor 2,0 l)
71	—	No se utiliza
72	—	No se utiliza
73	—	No se utiliza
74	—	No se utiliza
75	—	Embrague del aire acondicionado LED (motores 3,5/3,7 l)
76	—	No se utiliza
77	—	Relé de luces de posición TT
78	20A*	Faros HID derechos
79	5A*	Control de crucero adaptativo
80	—	No se utiliza
81	—	No se utiliza
82	15A*	Cojinete trasero
83	—	No se utiliza
84	20A*	Luces de estacionamiento TT
85	—	No se utiliza
86	7,5A*	Relé del PCM, mantenimiento de la actividad del PCM (motores 3,5/3,7 l)
87	5A*	Relé de arranque/encendido
88	—	Relé de arranque/encendido
89	—	No se utiliza
89	5A*	Motores de ajuste de posición de las luces (solo China)
90	10 A*	PCM, módulo de control de la transmisión (TCM) (motor 2,0 l)
91	10 A*	Control de crucero adaptativo (motores 3,5/3,7 l)
91	5A*	Calefacción de la transmisión automática (motor 2,0 l)
92	10 A*	Módulo ABS
93	5A*	Motor del ventilador/relé de descongelación trasera
94	30A**	Panel de fusibles de la cabina – arranque/encendido
95	—	No se utiliza
96	—	Electroimán LED de purga del depósito (CPS) (motor 2,0 l)
97	—	Calefacción de la transmisión automática LED (motor 2,0 l)
98	—	Relé del embrague del aire acondicionado
		* Mini fusibles ** Fusibles de cartucho

Ford Edge – esquema de la caja de fusibles

Año de fabricación: 2014.

Los fusibles del encendedor de cigarrillos (tomas de corriente) son los fusibles 9 (Punto de alimentación #2 (consola trasera)), 20 (Punto de alimentación #1 (consola)), 21 (Punto de alimentación en el área de carga) y 27 (Punto de alimentación delantero/encendedor de cigarrillos) en la caja de fusibles del compartimento del motor.

Cabina

Número	Amperios [A]	Descripción
Número	Amperios [A]	Descripción
1	30A	Ventana inteligente del conductor delantero
2	15A	No se utiliza (reserva)
3	30A	No se utiliza (reserva)
4	10 A	Relé de los faros delanteros a demanda
5	20A	No se utiliza (reserva)
6	5A	Módulo de radiofrecuencia
7	7,5A	Interruptor del espejo eléctrico, interruptor del asiento con memoria, módulo del asiento del conductor
8	10 A	No se utiliza (reserva)
9	10 A	Puerta elevadora eléctrica
10	10 A	Relé de trabajo/accesorios
11	10 A	Juego de indicadores del salpicadero, pantalla Head-up
12	15A	Iluminación interior, luces del maletero, retroiluminación
13	15A	Faros derechos
14	15A	Faros izquierdos
15	15A	Luces de marcha atrás, luces de freno, luces de freno altas
16	10 A	Faros de cruce (derecha)
17	10 A	Faros de cruce (izquierda)
18	10 A	Iluminación del teclado, bloqueo de la transmisión del freno, botón de arranque LED, sistema pasivo antirrobo, activación del módulo de control del sistema de transmisión, alimentación de encendido de la segunda fila
19	20A	Amplificador (Sony)
20	20A	Relé de bloqueo/desbloqueo – vehículos sin acceso inteligente
21	10 A	No se utiliza (reserva)
22	20A	Relé de la bocina
23	15A	Control del volante, acceso inteligente, interruptor de los faros
24	15A	Diagnóstico del sistema a bordo

Número	Amperios [A]	Descripción
25	15A	Desbloqueo de la tapa trasera
26	5A	Módulo del sistema de posicionamiento global
27	20A	Acceso inteligente
28	15A	Interruptor de encendido (sin acceso inteligente), Electroimán de bloqueo de llave, Arranque con botón (con acceso inteligente)
29	20A	Radio, pantalla multifunción, panel de acabado electrónico, módulo SYNC
30	15A	Luces de posición delanteras, luces de posición auxiliares
31	5A	No se utiliza (reserva)
32	15A	Retroiluminación del interruptor de bloqueo, techo corredizo, elevalunas eléctricos (conductor delantero), brújula/espejo con atenuación automática
33	10 A	No se utiliza (reserva)
34	10 A	Sistema de sensores de marcha atrás, cámara de marcha atrás, monitor de punto ciego
35	5A	Pantalla Heads-up, nivelación de faros
36	10 A	No se utiliza (reserva)
37	10 A	Aire acondicionado (motores 3,5 l/3,7 l)
38	10 A	No se utiliza (reserva)
39	15A	Luces altas
40	10 A	Luces de posición traseras, luces de matrícula
41	7,5A	Sensor de clasificación de ocupantes, módulo de control de restricciones
42	5A	Interruptor de control de asistencia (motor 2,0 l)
43	10 A	No se utiliza (reserva)
44	10 A	No se utiliza (reserva)
45	5A	No se utiliza (reserva)
46	10 A	Control de clima
47	15A	Espejos indicadores LED
48	Interruptor automático 30A	Elevalunas eléctricos
49	—	Relé de accesorios retardados

Compartimento del motor

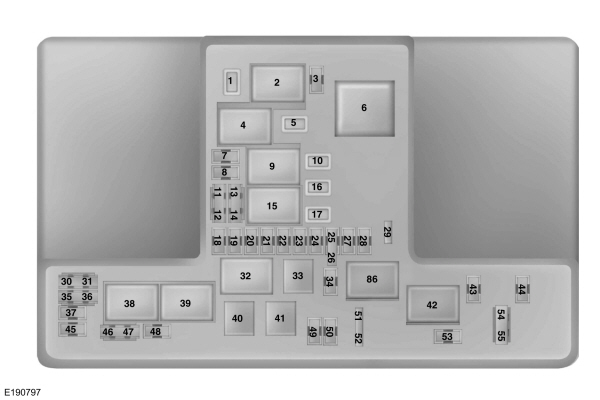

Caja de fusibles del motor, mostrando los fusibles de las tomas de corriente.

Número	Amperios [A]	Descripción
Número	Amperios [A]	Descripción
1	—	No se utiliza
2	—	No se utiliza
3	—	No se utiliza
4	30A**	Limpiaparabrisas
5	40A**	Bomba del sistema de frenos antibloqueo
6	—	No se utiliza
7	30A**	Puerta eléctrica
8	20A**	Techo corredizo
9	20A**	Punto de alimentación #2 (consola trasera)
10	—	No se utiliza
11	—	Desempañador de la ventana trasera y relé del espejo calefactado
12	—	No se utiliza
13	—	Relé de arranque
14	—	No se utiliza
15	—	Relé de la bomba de combustible
16	—	No se utiliza
17	—	No se utiliza
18	40A**	Motor del ventilador
19	30A**	Arranque
20	20A**	Punto de alimentación n.º 1 (cesta de la consola)
21	20A**	Punto de alimentación en el área de carga
22	—	No se utiliza
23	30A**	Módulo del asiento del conductor
24	—	No se utiliza
25	—	No se utiliza
26	40A**	Desempañador de la ventana trasera
27	20A**	Punto de alimentación delantero o encendedor de cigarrillos
28	30A**	Asientos con aire acondicionado
29	—	No se utiliza
30	—	No se utiliza
31	—	No se utiliza
32	—	No se utiliza
33	—	No se utiliza
34	—	Relé del motor del ventilador
35	—	No se utiliza
36	—	Relé del asiento trasero
37	—	Relé de las luces de freno/marcha atrás del remolque derecho
38	—	No se utiliza
39	40A**	Ventilador de refrigeración (vehículos con remolque)
39	60A**	Ventilador de refrigeración (vehículos sin remolque)
40	40A**	Ventilador de refrigeración (solo remolque)
41	—	No se utiliza
42	30A**	Asiento del pasajero
43	25A**	Válvulas del sistema de frenos antibloqueo
44	—	Relé del limpiaparabrisas trasero
45	5A*	Sensor de lluvia
46	—	No se utiliza
47	—	No se utiliza
48	—	No se utiliza
49	—	No se utiliza
50	15A*	Espejo calefactado

Número	Amperios [A]	Descripción
51	—	No se utiliza
52	—	Relé de la lámpara de parada
53	—	Relé de las luces de parada/intermitente del remolque izquierdo
54	—	No se utiliza
55	—	Relé del limpiaparabrisas
56	15 A*	Módulo de control de la transmisión (motor 2.0L)
57	20 A*	Faros izquierdos de alta intensidad
58	10 A*	Sensor del alternador
59	10 A*	Interruptor/bloqueo del freno
60	15A*	Luces de parada
61	10 A*	Desbloqueo del asiento trasero
62	10 A*	Embrague del aire acondicionado
63	15A*	Relé de las luces de freno/intermitente del remolque
64	20 A*	Motor del limpiaparabrisas trasero
65	15A*	Bomba de combustible
66	—	Relé del módulo de control del sistema de transmisión
67	20 A*	Alimentación del vehículo #2
68	15A*	Alimentación del vehículo #4
69	15A*	Alimentación del vehículo n.º 1 (motores 3,5/3,7 l)
69	20 A*	Alimentación del vehículo n.º 1 (motor 2,0 l)
70	10 A*	Relé del aire acondicionado Mr, Alimentación del vehículo #3, Módulo de tracción total (motores 3,5/3,7 l), Rejilla activa (motor 2,0 l)
71	—	No se utiliza
72	—	No se utiliza
73	—	No se utiliza
74	—	No se utiliza
75	—	Embrague del aire acondicionado LED Mr (motores 3,5/3,7L)
76	—	No se utiliza
77	—	Relé de las luces de estacionamiento del remolque
78	20 A*	Faros derechos de alta intensidad
79	5A*	Control de crucero adaptativo
80	—	No se utiliza
81	—	No se utiliza
82	15A*	Desagüe trasero
83	—	No se utiliza
84	20 A*	Luces para remolque
85	—	No se utiliza
86	7,5 A*	Relé del módulo de control del sistema de transmisión, mantenimiento de la actividad del módulo de control del sistema de transmisión (motores 3,5/3,7 l)
87	5A*	Relé de arranque/encendido
88	—	Relé de arranque/encendido
89	—	No se utiliza
89	5A*	Motores de ajuste de posición de los faros (solo China)
90	10 A*	Módulo de control del sistema de transmisión, módulo de control de la transmisión (motor 2,0 l)
91	10 A*	Control de crucero adaptativo (motores 3,5/3,7 l)
91	5A*	Calefacción de la transmisión automática (motor 2,0 l)
92	10 A*	Módulo del sistema de frenos antibloqueo
93	5A*	Motor del ventilador/relé de descongelación trasera
94	30A**	Panel de fusibles de la cabina – arranque/encendido
95	—	No se utiliza
96	—	Electroimán LED de purga del depósito (motor 2,0 l)
97	—	Calefacción de la transmisión automática LED (motor 2,0 l)
98	—	Relé del embrague del aire acondicionado
		* Mini fusibles ** Fusibles de cartucho

Ford Edge – esquema de la caja de fusibles

Año de fabricación: 2015.

Los fusibles del encendedor de cigarrillos (toma de corriente) en el Ford Edge son los fusibles n.º 5 (punto de alimentación 3 – parte trasera de la consola), n.º 10 (punto de alimentación 1 – delante del conductor), n.º 16 (punto de alimentación 2 – contenedor de la consola) y n.º 17 (punto de alimentación 4 – maletero) en la caja de fusibles del compartimento del motor.

Ubicación de la caja de fusibles

Compartimento de pasajeros

El panel de fusibles se encuentra debajo del salpicadero a la izquierda de la columna de dirección.
El acceso al panel de fusibles puede ser más fácil si se retira el embellecedor.

Compartimento del motor

La caja de distribución de energía se encuentra en el compartimento del motor (a la izquierda).

Caja de distribución de energía – parte inferior

En la parte inferior de la caja de fusibles se encuentran los fusibles.

Compartimento de pasajeros

Número	Amperios [A]	Descripción
Número	Amperios [A]	Descripción
1	10 A	Iluminación de demanda (toma de corriente, espejo, cúpula). Bobina del relé de ahorro de batería. Bobina del relé de fácil plegado de la segunda fila.
2	7,5A	Asientos de memoria. Lumbar. Espejos eléctricos. Alimentación lógica del módulo del asiento del conductor.
3	20A	Desbloqueo de la puerta del conductor.
4	5A	No se utiliza (reserva).
5	20A	No se utiliza (reserva).
6	10 A	No se utiliza (reserva).
7	10 A	No se utiliza (reserva).
8	10 A	No se utiliza (reserva).
9	10 A	No se utiliza (reserva).
10	5A	Teclado de botón. Alimentación lógica del módulo del portón trasero. Módulo del portón trasero manos libres.
11	5A	No se utiliza (reserva).
12	7,5 A	Módulo de aire acondicionado.
13	7,5 A	Grupo. Módulo de control de la columna de dirección. Módulo de conexión de datos inteligente (puerta de enlace).
14	10 A	No se utiliza (reserva).
15	10 A	Alimentación de conexión de datos.
16	15A	No se utiliza (reserva).
17	5A	No se utiliza (reserva).
18	5A	Encendido. Interruptor activado por botón. Electroimán de bloqueo de llave.

Número	Amperios [A]	Descripción
19	7,5A	No utilizado (reserva).
20	7,5A	Lógica de asistencia de dirección activa delantera.
21	5A	Sensor de humedad y temperatura del coche.
22	5A	Sensor de clasificación de ocupantes.
23	10 A	Accesorios con retardo (lógica del inversor de potencia, lógica del techo corredizo, alimentación del interruptor de las ventanas del conductor).
24	20A	Desbloqueo del cierre centralizado.
25	30A	Puerta del conductor (ventana, espejo). Módulo de la puerta del conductor. Indicador de bloqueo de la puerta del conductor. Iluminación del interruptor de bloqueo del conductor.
26	30A	Puerta del pasajero delantero (ventana, espejo). Módulo de la puerta del pasajero delantero. Indicador de bloqueo del pasajero delantero. Iluminación del interruptor del pasajero delantero (ventana, bloqueo).
27	30A	Techo corredizo.
28	20A	Amplificador.
29	30A	No utilizado (reserva).
30	30A	No utilizado (reserva).
31	15 A	No utilizado (reserva).
32	10 A	Sistema de posicionamiento global. Pantalla central. Control por voz (SYNC). Módulo transceptor.
33	20A	Radio.
34	30A	Fusible de arranque (fusibles 19, 20, 21, 22, 35, 36, 37, interruptor 38).
35	5A	Módulo de control de límites.
36	15A	Espejo con atenuación automática. Asiento calefactado. Módulo de luces altas automáticas/espejos que se alejan del carril. Alimentación lógica del módulo del asiento trasero calefactado.
37	15A	Módulo del volante calefactado (sin sistema de dirección activa delantera).
38	30A	Elevalunas eléctricos traseros. Iluminación del interruptor de la ventana trasera.

Compartimento del motor

Número	Amperios [A]	Descripción
Número	Amperios [A]	Descripción
1	30A	No se utiliza (reserva).
2	—	Relé del motor de arranque.
3	15 A	Limpiaparabrisas trasero. Sensor de lluvia
4	—	Relé del motor del ventilador.
5	20A	Punto de alimentación 3 – parte trasera de la consola.
6	—	No se utiliza.
7	20A	Módulo de control del tren motriz – potencia del vehículo 1.
8	20A	Módulo de control del tren motriz – potencia del vehículo 2.
9	—	Relé del módulo de control del sistema de propulsión.
10	20A	Punto de alimentación 1 – delante del conductor.
11	15A	Módulo de control del tren motriz – potencia del vehículo 4.
12	15A	Módulo de control del tren motriz – potencia del vehículo 3.
13	—	No se utiliza.
14	—	No se utiliza.
15	—	Relé de arranque.
16	20A	Punto de alimentación 2 – contenedor de la consola.
17	20A	Punto de alimentación 4 – maletero.
18	20A	Faro RH HID.
19	10 A	Asistencia de dirección electrónica durante el arranque.
20	10 A	Encendido/apagado de la iluminación.
21	15A	Energía lógica de la bomba de aceite de la transmisión (arranque/parada).
22	10 A	Electroimán del embrague del aire acondicionado.
23	15A	Arranque-parada 6. Sistema de información de punto ciego. Cámara trasera. Control de crucero adaptativo. Pantalla heads-up. Módulo de calidad de voltaje (arranque/parada). Cámara frontal de vista dividida. Módulo de cámara frontal de vista dividida.
24	10 A	No se utiliza (reserva).
25	10 A	Sistema de prevención de bloqueo de frenos durante el arranque.
26	10 A	Módulo de control del sistema de propulsión de arranque.
27	—	No se utiliza.

Número	Amperios [A]	Descripción
28	10 A	Bomba del limpiaparabrisas trasero.
29	—	No se utiliza.
30	—	No se utiliza.
31	—	No se utiliza.
32	—	Relé electrónico del ventilador 1.
33	—	Relé del embrague del aire acondicionado.
34	15 A	No se utiliza (reserva).
35	—	No se utiliza.
36	—	No se utiliza.
37	10 A	Ventilador del módulo de transmisión de potencia.
38	—	Relé electrónico del ventilador 2
39	—	Relé del ventilador eléctrico 3.
40	—	Relé de la bocina.
41	—	No se utiliza.
42	—	Relé de la bomba de combustible.
43	10 A	Asiento de la segunda fila de fácil plegado.
44	20A	Faro izquierdo HID.
45	—	No se utiliza.
46	—	No se utiliza.
47	—	No se utiliza.
48	—	No se utiliza.
49	—	No se utiliza.
50	20A	Bocina.
51	—	No se utiliza.
52	—	No se utiliza.
53	—	No se utiliza.
54	10 A	Interruptor de freno.
55	10 A	Sensor ALT.

Compartimento del motor, parte inferior

Vista inferior de la caja de fusibles del compartimento del motor.

Número	Amperios [A]	Descripción
Número	Amperios [A]	Descripción
56	—	No se utiliza.
57	—	No se utiliza.
58	30A	Alimentación de la bomba de combustible.
59	40A	Ventilador electrónico 3.
60	40A	Ventilador electrónico 1.
61	—	No se utiliza.
62	50A	Módulo de control de la carrocería 1.
63	25A	Ventilador electrónico 2.
64	—	No se utiliza.
65	20A	Asiento delantero calefactado.
66	—	No se utiliza.
67	50A	Módulo de control de la carrocería 2.
68	40A	Cristal trasero calefactado.
69	30A	Válvulas del sistema de frenos antibloqueo.
70	30A	Asiento del pasajero.

Número	Amperios [A]	Descripción
71	—	No se utiliza.
72	20A	Bomba de aceite de la transmisión (arranque/parada).
73	20A	Asientos traseros calefactados.
74	30A	Módulo del asiento del conductor.
75	25 A	Motor del limpiaparabrisas 1.
76	30A	Módulo del portón trasero.
77	30A	Módulo del asiento con aire acondicionado.
78	40A	Módulo de iluminación del remolque.
79	40A	Motor del ventilador.
80	25 A	Motor del limpiaparabrisas 2.
81	40A	Inversor de 110 V.
82	—	No se utiliza.
83	20A	No se utiliza (reserva).
84	30A	Electroimán del motor de arranque.
85	—	No se utiliza.
86	—	No se utiliza.
87	60A	Bomba del sistema de frenos antibloqueo.

Ford Edge – esquema de la caja de fusibles

Año de fabricación: 2016, 2017.

Los fusibles del encendedor de cigarrillos (toma de corriente) en el Ford Edge son los fusibles n.º 5 (alimentación 3 – consola trasera), n.º 10 (alimentación 1 – conductor delantero), n.º 16 (alimentación 2 – contenedor de la consola) y n.º 17 (alimentación 4 – maletero) en la caja de fusibles del compartimento del motor.

Ubicación de la caja de fusibles

Cabina

El panel de fusibles se encuentra debajo del salpicadero a la izquierda de la columna de dirección.
El acceso al panel de fusibles puede ser más fácil si se retira el marco decorativo.

Compartimento del motor

La caja de distribución se encuentra en el compartimento del motor (a la izquierda).

Caja de distribución – parte inferior

En la parte inferior de la caja de fusibles se encuentran los fusibles.

Cabina

Número	Amperios [A]	Descripción
Número	Amperios [A]	Descripción
1	10 A	Iluminación requerida (compartimento del motor, espejo, cúpula). Bobina del relé de ahorro de batería. Bobina del relé del asiento de la segunda fila de fácil plegado.
2	7,5A	Memorias de posición. Lumbar. Alimentación lógica del módulo del asiento del conductor.
3	20A	Desbloqueo de la puerta del conductor.
4	5A	No se utiliza (reserva).
5	20A	No se utiliza (reserva).
6	10 A	No se utiliza (reserva).
7	10 A	No se utiliza (reserva).
8	10 A	No se utiliza (reserva).
9	10 A	No se utiliza (reserva).
10	5A	Teclado de botón. Alimentación lógica del módulo del portón trasero. Módulo del portón trasero manos libres.
11	5A	No se utiliza (reserva).
12	7,5 A	Módulo de aire acondicionado.
13	7,5A	Grupo. Módulo de control de la columna de dirección. Módulo de conector de datos inteligente (puerta de enlace).
14	10 A	Módulo de potencia extendida.
15	10 A	Alimentación de conexión de datos.
16	15 A	No se utiliza (reserva).
17	5A	No se utiliza (reserva).
18	5A	Interruptor activado por botón.

Número	Amperios [A]	Descripción
19	7,5A	Módulo de potencia extendida.
20	7,5A	No utilizado (reserva).
21	5A	Sensor de humedad y temperatura del coche.
22	5A	Sistema de clasificación de ocupantes.
23	10 A	Accesorios con retardo (lógica del inversor de potencia, lógica del techo corredizo, alimentación del interruptor de las ventanas del conductor).
24	20A	Desbloqueo del cierre centralizado.
25	30A	Puerta del conductor (ventana, espejo). Módulo de la puerta del conductor. Indicador de bloqueo de la puerta del conductor. Iluminación del interruptor de bloqueo del conductor.
26	30A	Puerta del pasajero delantero (ventana, espejo). Módulo de la puerta del pasajero delantero. Indicador de bloqueo del pasajero delantero. Iluminación del interruptor del pasajero delantero (ventana, bloqueo).
27	30A	Techo corredizo.
28	20A	Amplificador.
29	30A	No utilizado (reserva).
30	30A	No utilizado (reserva).
31	15A	No utilizado (reserva).
32	10 A	Sistema de posicionamiento global. Pantalla central de la batería. Control por voz (SYNC). Módulo transceptor.
33	20A	Radio.
34	30A	Fusible de arranque (fusibles 19,20,21,22,35,36,37, interruptor automático 38).
35	5A	No utilizado (reserva).
36	15A	Espejo retrovisor con atenuación automática. Asiento calefactado. Módulo de luces altas automáticas/espejos que se salen del carril. Alimentación lógica del módulo del asiento trasero calefactado.
37	20A	Módulo del volante calefactado. Volante delantero activo.
38	30A	Elevalunas eléctricos traseros. Iluminación del interruptor de la ventana trasera.

Compartimento del motor

Número	Amperios [A]	Descripción
Número	Amperios [A]	Descripción
1	30A	No utilizado (reserva).
2	—	Relé del motor de arranque.
3	15 A	Limpiaparabrisas trasero. Sensor de lluvia. Bobina del relé de la bomba del limpiaparabrisas trasero.
4	—	Relé del motor del ventilador.
5	20A	Punto de alimentación 3 – consola trasera.
6	—	No utilizado.
7	20A	Módulo de control del tren motriz – potencia del vehículo 1.
8	20A	Módulo de control del tren motriz – potencia del vehículo 2.
9	—	Relé del módulo de control del tren motriz.
10	20A	Punto de alimentación 1 – conductor delantero.
11	15A	Módulo de control del tren motriz – potencia del vehículo 4.
12	15A	Módulo de control del tren motriz – potencia del vehículo 3.
13	—	No utilizado.
14	—	No utilizado.
15	—	Relé de arranque.
16	20A	Punto de alimentación 2 – contenedor de la consola.
17	20A	Punto de alimentación 4 – maletero.
18	20A	Faro RH HID.
19	10 A	Asistencia de dirección electrónica durante el arranque.
20	10 A	Iluminación de encendido/arranque. Interruptor de nivel de faros.
21	15 A	Alimentación lógica de la bomba de aceite de la transmisión (arranque/parada).
22	10 A	Electroimán del embrague del aire acondicionado.
23	15 A	Arranque 6. Sistema de información de punto ciego. Cámara trasera. Control de crucero adaptativo. Pantalla de visualización frontal. Módulo de calidad de voltaje (arranque/parada). Cámara frontal de vista dividida. Módulo de cámara frontal de vista dividida.
24	10 A	No utilizado (reserva).
25	10 A	Sistema de prevención de bloqueo de frenos durante el arranque.
26	10 A	Módulo de control del sistema de propulsión al arrancar.
27	—	No utilizado.

Número	Amperios [A]	Descripción
28	10 A	Bomba del limpiaparabrisas trasero.
29	—	No utilizado.
30	—	No utilizado.
31	—	No utilizado.
32	—	Relé del ventilador electrónico 1.
33	—	Relé del embrague del aire acondicionado.
34	15 A	No utilizado (reserva).
35	—	No utilizado.
36	—	No utilizado.
37	10 A	Ventilador del módulo de transmisión de potencia.
38	—	Relé del ventilador electrónico 2
39	—	Relé del ventilador eléctrico 3.
40	—	Relé de la bocina.
41	—	No utilizado.
42	—	Relé de la bomba de combustible.
43	10 A	Plegado sencillo del asiento de la segunda fila.
44	20A	Faro izquierdo HID.
45	—	No utilizado.
46	—	No utilizado.
47	—	No utilizado.
48	15 A	Bloqueo de la columna de dirección.
49	—	No utilizado.
50	20A	Bocina.
51	—	No utilizado.
52	—	No utilizado.
53	—	No utilizado.
54	10 A	Interruptor de freno.
55	10 A	Sensor ALT.

Compartimento del motor, parte inferior

Detalle de los fusibles en la parte inferior del vano motore.

Número	Amperios [A]	Descripción
Número	Amperios [A]	Descripción
56	—	No utilizado.
57	—	No utilizado.
58	30A	Alimentación de la bomba de combustible. Inyectores de combustible de puerto (3,5L).
59	40A	Ventilador electrónico 3.
60	40A	Ventilador electrónico 1.
61	—	No utilizado.
62	50A	Módulo de control de la carrocería 1.
63	25 A	Ventilador electrónico 2.
64	—	No utilizado.
65	20A	Asiento delantero calefactado.
66	15A	Calefacción del limpiaparabrisas de estacionamiento.
67	50A	Módulo de control de la carrocería 2.
68	40A	Ventana trasera calefactada.
69	30A	Válvulas del sistema antibloqueo.
70	30A	Asiento del pasajero.

Número	Amperios [A]	Descripción
71	—	No utilizado.
72	20A	Bomba de aceite de la transmisión (arranque/parada).
73	20A	Asientos traseros calefactados.
74	30A	Módulo del asiento del conductor. Asiento eléctrico del conductor (sin memoria).
75	25 A	Motor del limpiaparabrisas 1.
76	30A	Módulo del portón trasero.
77	30A	Módulo del asiento con aire acondicionado.
78	40A	Módulo de iluminación del remolque.
79	40A	Motor del ventilador.
80	25A	Motor del limpiaparabrisas 2.
81	40a	Inversor 110 V.
82	—	No utilizado.
83	20A	No utilizado (reserva).
84	30A	Electroimán del motor de arranque.
85	—	No utilizado.
86	—	No utilizado.
87	60A	Bomba del sistema antibloqueo.

Ford Edge – esquema de la caja de fusibles

Año de fabricación: 2018, 2019.

Los fusibles del encendedor de cigarrillos (toma de corriente) en el Ford Edge son los fusibles n.º 5 (alimentación 3 – parte trasera de la consola), n.º 10 (alimentación 1 – parte delantera del conductor), n.º 16 (alimentación 2 – contenedor de la consola) y n.º 17 (alimentación 4 – maletero) en la caja de fusibles del compartimento del motor.

Ubicación de la caja de fusibles

Cabina

El panel de fusibles se encuentra debajo del salpicadero a la izquierda de la columna de dirección.El acceso al panel de fusibles puede ser más fácil si se retira el revestimiento.

Compartimento del motor

La caja de distribución de energía se encuentra en el compartimento del motor (a la izquierda).

Caja de distribución de energía – parte inferior

En la parte inferior de la caja de fusibles se encuentran los fusibles.

Cabina

Número	Amperios [A]	Descripción
Número	Amperios [A]	Descripción
1	—	No utilizado.
2	7,5A	Memorias. Lumbar. Alimentación lógica del módulo del asiento del conductor.
3	20A	Desbloqueo de la puerta del conductor.
4	5A	No utilizado (reserva).
5	20A	2018: No utilizado (reserva). 2019: Amplificador de sonido
6	10 A	No utilizado (reserva).
7	10 A	No utilizado (reserva).
8	10 A	No utilizado (reserva).
9	10 A	No utilizado (reserva).
10	5A	Teclado. Alimentación lógica del módulo del portón trasero. Módulo del portón trasero manos libres. Módem integrado (2019).
11	5A	No utilizado (reserva).
12	7,5A	Módulo de aire acondicionado.
13	7,5 A	Grupo. Módulo de control de la columna de dirección. Módulo de interfaz inteligente (gateway).
14	10 A	Módulo de alimentación extendida.
15	10 A	Alimentación de conexión de datos.
16	15A	No utilizado (reserva).
17	5A	No utilizado (reserva).
18	5A	Interruptor activado por botón.

Número	Amperios [A]	Descripción
19	7,5 A	Módulo de potencia extendida.
20	7,5 A	No utilizado (reserva).
21	5A	Sensor de humedad y temperatura en el coche.
22	5A	Sistema de clasificación de pasajeros.
23	10 A	Accesorios retrasados (lógica del inversor de potencia, lógica del techo solar, alimentación del interruptor de las ventanas del conductor).
24	20A	Cierre/desbloqueo centralizado.
25	30A	Puerta del conductor (ventana, espejo). Módulo de la puerta del conductor. Indicador de bloqueo de la puerta del conductor. Iluminación del interruptor de bloqueo del conductor.
26	30A	Puerta del pasajero delantero (ventana, espejo). Módulo de la puerta del pasajero delantero. Indicador de bloqueo del pasajero delantero. Iluminación del interruptor del pasajero delantero (ventana, bloqueo).
27	30A	Techo solar.
28	20A	Amplificador.
29	30A	No utilizado (reserva).
30	30A	No utilizado (reserva).
31	15 A	No utilizado (reserva).
32	10 A	Sistema de posicionamiento global (2018). Pantalla de haz central. Control por voz (SYNC). Módulo transmisor/receptor.
33	20A	Radio.
34	30A	Fusible de arranque (fusibles 19,20,21,22,35,36,37, interruptor automático 38).
35	5A	No utilizado (reserva).
36	15 A	Espejo retrovisor con atenuación automática. Asiento calefactado (2018). Módulo de faros/espejos automáticos que salen del carril. Alimentación lógica del módulo del asiento trasero calefactado.
37	20A	Módulo del volante calefactado. Volante activo delantero.
38	30A	Ventanas traseras eléctricas. Iluminación del interruptor de la ventana trasera.

Compartimento del motor

Fusibles en la parte inferior del motorový priestor.

Número	Amperios [A]	Descripción
Número	Amperios [A]	Descripción
1	30A	No utilizado (reserva).
2	—	Relé del motor de arranque.
3	15 A	Limpiaparabrisas trasero. Sensor de lluvia. Bobina del relé de la bomba del limpiaparabrisas trasero.
4	—	Relé del motor del ventilador.
5	20A	Punto de alimentación 3 – parte trasera de la consola.
6	—	No utilizado.
7	20A	Módulo de control del tren motriz – potencia del vehículo 1.
8	20A	Módulo de control del tren motriz – potencia del vehículo 2.
9	—	Relé del módulo de control del sistema de propulsión.
10	20A	Punto de alimentación 1 – parte delantera del conductor.
11	15 A	Módulo de control del tren motriz – potencia del vehículo 4.
12	15 A	Módulo de control del sistema de propulsión – potencia del vehículo 3. Bobina del relé del módulo de tracción total (2019).
13	—	No utilizado.
14	—	No utilizado.
15	—	Relé de arranque.
16	20A	Punto de alimentación 2 – contenedor de la consola.
17	20A	Punto de alimentación 4 – maletero.
18	20A	2018: Faro RH HID. 2019: No utilizado (reserva)
19	10 A	Asistencia de dirección electrónica durante el arranque.
20	10 A	2018: Iluminación de conducción/arranque. 2019: Motores de regulación de la posición de los faros.
21	15A	2018: Energía lógica de la bomba de aceite de la transmisión (arranque/parada). 2019: No utilizado (reserva)
22	10 A	Electroimán del embrague del aire acondicionado.
23	15 A	Arranque 6. Sistema de información de punto ciego. Cámara trasera. Control de crucero adaptativo (2018). Pantalla de visualización frontal (2018). Módulo de calidad de voltaje (arranque/parada). Cámara frontal de vista dividida. Módulo de cámara frontal de vista dividida.
24	10 A	No utilizado (reserva).
25	10 A	Sistema de prevención de bloqueo de frenos durante el arranque.
26	10 A	Módulo de control del sistema de propulsión al arrancar.
27	—	No utilizado.

Número	Amperios [A]	Descripción
28	10 A	Bomba del limpiaparabrisas trasero.
29	—	No utilizado.
30	—	No utilizado.
31	—	No utilizado.
32	—	Relé del ventilador electrónico 1.
33	—	Relé del embrague del aire acondicionado.
34	15 A	No utilizado (reserva).
35	—	No utilizado.
36	—	No utilizado.
37	10 A	Ventilador del módulo de transmisión de potencia.
38	—	Relé del ventilador electrónico 2
39	—	Relé del ventilador eléctrico 3.
40	—	Relé de la bocina.
41	—	2018: No utilizado. 2019: Relé de aceptación de las luces de cruce.
42	—	Relé de la bomba de combustible.
43	10 A	Plegado sencillo del asiento de la segunda fila.
44	20A	Faro izquierdo HID.
45	—	No utilizado.
46	—	No utilizado.
47	—	No utilizado.
48	15 A	2018: No utilizado (reserva). 2019: Potencia del relé de bloqueo de la columna de dirección
49	—	No utilizado.
50	20A	Bocina.
51	—	No utilizado.
52	—	No utilizado.
53	—	No utilizado.
54	10 A	Interruptor de freno.
55	10 A	Sensor del alternador
86	—	No utilizado.

Compartimento del motor, parte inferior

Vista de los fusibles en la parte inferior del motorový priestor.

Número	Amperios [A]	Descripción
Número	Amperios [A]	Descripción
56	—	No utilizado.
57	—	No utilizado.
58	30A	Alimentación de la bomba de combustible. Inyectores de combustible de puerto (3,5L).
59	40A	Ventilador electrónico 3.
60	40A	Ventilador electrónico 1.
61	—	No utilizado.
62	50A	Módulo de control de la carrocería 1.
63	25A	Ventilador electrónico 2.
64	—	No utilizado.
65	20A	Asiento delantero calefactado.
66	15 A	Calefacción del limpiaparabrisas de estacionamiento.
67	50A	Módulo de control de la carrocería 2.
68	40A	Ventana trasera calefactada.
69	30A	Válvulas del sistema antibloqueo.
70	30A	Asiento del pasajero.

Número	Amperios [A]	Descripción
71	—	No utilizado.
72	20A	2018: Bomba de aceite de la transmisión (arranque/parada). 2019: No utilizado (reserva)
73	20A	Asientos traseros calefactados.
74	30A	Módulo del asiento del conductor. Asiento eléctrico del conductor (menos memorias).
75	25A	Motor del limpiaparabrisas 1.
76	30A	Módulo del portón trasero.
77	30A	Módulo del asiento con aire acondicionado.
78	40A	Módulo de iluminación del remolque.
79	40A	Motor del ventilador.
80	25 A	Motor del limpiaparabrisas 2.
81	40A	Inversor 110 V.
82	—	No utilizado.
83	20A	No utilizado (reserva).
84	30A	Electroimán del motor de arranque.
85	—	No utilizado.
87	60A	Bomba del sistema antibloqueo.

Esquema de fusibles y relés – Ford Edge

Aplicable a vehículos fabricados en los años:

2020.

Vehículos fabricados a partir del 02.09.2019

Unidad de control de potencia

La unidad de control de potencia se encuentra en el compartimento del motor. Está equipada con fusibles de alta corriente que protegen los principales sistemas eléctricos del vehículo contra sobrecargas.

Después de desconectar y volver a conectar la batería, es necesario restablecer algunas funciones.

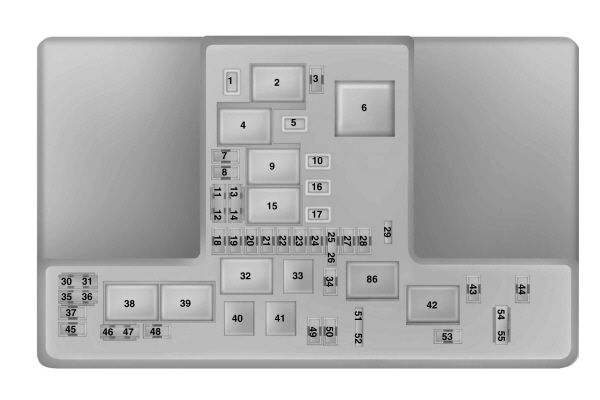

Unidad de control de potencia, lista para el restablecimiento de funciones.

Número	Amperios [A]	Descripción
Número	Amperios [A]	Descripción
1	25 A¹	Motor del limpiaparabrisas 2.
2	—	Relé del motor de arranque.
3	15 A²	Limpiaparabrisas trasero; Sensor de lluvia.
4	—	Relé del motor del ventilador.
5	20 A¹	Punto de alimentación 3 – consola trasera.
6	—	Relé del controlador de las bujías.
7	20 A²	Módulo de control del tren motriz – alimentación del vehículo 1.
8	20 A²	Módulo de control del tren motriz – alimentación del vehículo 2; Bomba de urea.
9	—	Relé del módulo de control del tren motriz.
10	20 A¹	Punto de alimentación 1 – lado del conductor delantero.
11	15 A³	Módulo de control del tren motriz – alimentación del vehículo 4; Módulo de las bujías.
12	15 A³	Compresor del sistema de aire acondicionado; Bobina del relé del controlador de las bujías; Módulo de control del tren motriz – alimentación del vehículo 3; Aletas activas de la rejilla de entrada de aire; Relé del ventilador de refrigeración único.
13	10 A³	No utilizado (reserva).
14	10 A³	No utilizado (reserva).
15	—	Relé de encendido/arranque.
16	20 A¹	Punto de alimentación 2 – consola.
17	20 A¹	Punto de alimentación 4 – maletero.
18	15 A²	Módulo de dosificación de urea.
19	10 A²	Encendido/arranque – sistema electrónico de asistencia a la dirección.
20	10 A²	Encendido/arranque – iluminación; Motores de regulación de los faros.
21	15 A²	Encendido/arranque – control de la transmisión; Módulo de dosificación de urea (batería encendida).
22	10 A²	Electroimán del embrague del sistema de aire acondicionado.
23	15 A²	Encendido/arranque; Módulo de estabilización de voltaje (Start-Stop); Sistema de monitoreo de punto ciego; Cámara trasera; Cámara delantera.
24	10 A²	No utilizado (reserva).
25	10 A³	Encendido/arranque – sistema de prevención de bloqueo de ruedas durante el frenado.
26	10 A³	Encendido/arranque – módulo de control del tren motriz.
27	15 A²	Módulo de dosificación de urea.

Número	Amperios [A]	Descripción
28	10 A²	Bomba del limpiaparabrisas trasero.
29	—	No utilizado.
30	—	No utilizado.
31	—	No utilizado.
32	—	Relé del ventilador eléctrico 1.
33	—	Relé del embrague del sistema de aire acondicionado.
34	15 A²	Bloqueo eléctrico de la columna de dirección.
35	—	No utilizado.
36	—	No utilizado.
37	15 A²	Módulo de dosificación de urea.
38	—	No utilizado.
39	—	Relé del ventilador eléctrico 3.
40	—	Relé de los limpiaparabrisas de los faros.
41	—	Relé de la señal acústica.
42	—	Relé de la bomba de combustible.
43	10 A²	Inclinación de los asientos de la segunda fila.
44	5 A²	Calefacción de la boquilla del limpiaparabrisas.
45	—	No utilizado.
46	10 A³	Sensor del alternador.
47	10 A³	Interruptor de encendido/apagado de los frenos.
48	20 A²	Señal acústica.
49	25 A²	Sistema de detección de presencia de agua en el combustible (WFS).
50	10 A²	Ventilador de la unidad de control.
51	—	No utilizado.
52	—	No utilizado.
53	—	No utilizado.
54	5 A³	Calentador de combustible.
55	5 A³	No utilizado (reserva).
86	–	No utilizado.

¹Fusible tipo M.

²Microfusible 2.

³Microfusible 3.

Unidad de control de potencia – parte inferior

En la parte inferior de la unidad de control se encuentran los fusibles. Para acceder a la parte inferior de la unidad de control:

Parte inferior de la unidad de control de potencia con fusibles.

Suelte los dos ganchos a ambos lados de la unidad de control.
Levante el lado interior de la unidad de control del soporte.
Deslice la unidad de control hacia el centro del compartimento del motor.
Gire el lado exterior de la unidad de control para acceder a la parte inferior.

Acceso a los fusibles en la parte inferior de la unidad de control.

Número	Amperios [A]	Descripción
Número	Amperios [A]	Descripción
56	20 A⁴	Sistema de pulverización de los faros.
57	20 A⁴	No utilizado (reserva).
58	30 A⁴	Alimentación de la bomba de combustible.
59	40 A⁵	No utilizado (reserva).
60	40 A⁵	Módulo de tracción total (AWD).
61	40 A⁴	Desempañado del parabrisas (lado izquierdo).
62	50 A⁵	Módulo de control de los sistemas de la carrocería 1.
63	25 A⁴	No utilizado (reserva).
64	30 A⁴	Calefacción auxiliar 3.
65	20 A⁴	Asiento delantero calefactado.
66	40 A⁴	Desempañado del parabrisas (lado derecho).
67	50 A⁵	Módulo de control de los sistemas de la carrocería 2.
68	40 A⁴	Calefacción de la ventana trasera.
69	30 A⁴	Válvulas del sistema de prevención de bloqueo de ruedas durante el frenado.
70	30 A⁴	Alimentación del asiento del pasajero.

Número	Amperios [A]	Descripción
71	60 A⁵	Controlador de bujías.
72	30 A⁴	No utilizado (reserva).
73	20 A⁴	Asientos traseros calefactados.
74	30 A⁴	Módulo del asiento del conductor; Alimentación del asiento del conductor.
75	30 A⁴	Calefacción auxiliar 1.
76	20 A⁴	Módulo de control de la transmisión.
77	30 A⁴	Módulo del asiento con sistema de calefacción y aire acondicionado.
78	40 A⁴	Módulo de remolque.
79	40 A⁴	Motor del ventilador.
80	30 A⁴	Módulo de las puertas traseras eléctricas.
81	40 A⁴	Inversor 220 V.
82	60 A⁵	Bomba del sistema de prevención de bloqueo de ruedas durante el frenado.
83	25 A⁴	Motor del limpiaparabrisas 1.
84	30 A⁴	Electroimán del motor de arranque.
85	20 A⁴	Calefacción de combustible.
87	–	No utilizado.

⁴Fusible tipo M.

⁵Fusible tipo J.

Unidad de control de fusibles en el habitáculo

La unidad de control de fusibles se encuentra debajo del salpicadero, a la izquierda de la columna de dirección.

Consejo: Para facilitar el acceso a la unidad de control de fusibles, se puede retirar el revestimiento.

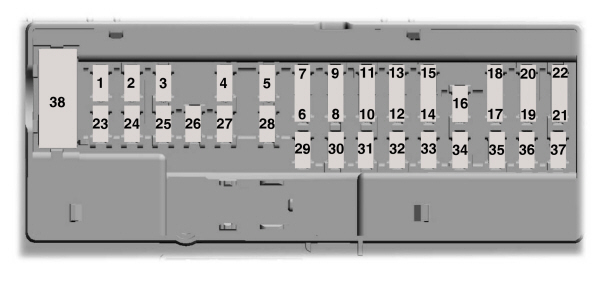

Unidad de control de fusibles en el habitáculo con revestimiento retirado.

Número	Amperios [A]	Descripción
Número	Amperios [A]	Descripción
1	—	No utilizado.
2	7,5 A⁶	Asientos con función de memoria; Soporte lumbar; Cargador inalámbrico.
3	20 A⁶	Desbloqueo de la puerta del conductor; Doble cierre de puertas.
4	5 A⁶	No utilizado (reserva).
5	20 A⁶	Amplificador de audio.
6	10 A⁷	No utilizado (reserva).
7	10 A⁷	No utilizado (reserva).
8	10 A⁷	No utilizado (reserva).
9	10 A⁷	No utilizado (reserva).
10	5 A⁷	Módulo de las puertas traseras eléctricas; Módem integrado; Módulo de las puertas traseras del vehículo que se abren/cierran sin usar las manos.
11	5 A⁷	Módulo de seguridad integrado.
12	7,5 A⁷	Módulo de control de calefacción, ventilación y aire acondicionado; Módulo de transmisión.
13	7,5 A⁷	Juego de intermitentes; Módulo de control de la columna de dirección; Módulo (puerta de enlace) del puerto de diagnóstico inteligente.
14	10 A⁷	No utilizado (reserva).
15	10 A⁷	Alimentación del puerto de diagnóstico.
16	15 A⁶	Bloqueo de apertura de puertas para niños.
17	5 A⁷	Sirena de alarma alimentada por batería.
18	5 A⁷	Encendido; Botón Start/Stop.

Número	Amperios [A]	Descripción
19	7,5 A⁷	No utilizado (reserva).
20	7,5 A⁷	Módulo de control de los faros.
21	5 A⁷	Sensor de humedad y temperatura en el vehículo.
22	5 A⁷	No utilizado (reserva).
23	10 A⁶	Retraso de desactivación de accesorios (lógica del convertidor, lógica del techo corredizo, interruptor de la ventana del lado del conductor).
24	20 A⁶	Cierre/desbloqueo centralizado.
25	30 A⁶	Puerta del conductor (ventana, espejo).
26	30 A⁶	Puerta del pasajero delantero (ventana, espejo).
27	30 A⁶	Techo corredizo.
28	20 A⁶	Amplificador.
29	30 A⁶	Puerta trasera izquierda (ventana).
30	30 A⁶	Puerta trasera derecha (ventana).
31	15 A⁶	No utilizado (reserva).
32	10 A⁶	Pantalla; Control por voz (SYNC); Receptor de radiofrecuencia.
33	20 A⁶	Radio.
34	30 A⁶	Encendido/arranque – bus (fusibles 19, 20, 21, 22, 35, 36, 37, interruptor de instalación).
35	5 A⁶	Módulo de control del sistema de seguridad auxiliar.
36	15 A⁶	Espejo con función de atenuación automática; Módulo del asiento trasero calefactado.
37	20 A⁶	Módulo del volante calefactado; Sistema de dirección adaptativa de las ruedas delanteras.
38	—	No utilizado.

Esquema de fusibles y relés – Ford Edge

Aplicable a vehículos fabricados en los años:

2021, 2022.

Cabina

Número	Amperios [A]	Descripción
Número	Amperios [A]	Descripción
1	–	No utilizado.
2	10 A	Accesorios con retardo — lógica del inversor de potencia, lógica del techo corredizo e interruptor de alimentación de la ventana del conductor.
3	7,5 A	Memorias. Soporte lumbar. Carga inalámbrica de accesorios.
4	20 A	Amplificador del subwoofer.
5	–	No utilizado.
6	10 A	No utilizado (reserva).
7	10 A	Módulo de cambio de marcha.
8	5 A	Módulo del portón trasero. Módulo del portón trasero sin contacto. Módem integrado.
9	5 A	Teclado de botones.
10	–	No utilizado.
11	–	No utilizado.
12	7,5 A	Módulo de aire acondicionado. Módulo de la tapa central mejorado.
13	7,5 A	Panel de instrumentos. Módulo de control de la columna de dirección.
14	15 A	No utilizado (reserva).
15	15 A	Módulo SYNC.
16	–	No utilizado.
17	7,5 A	Módulo de control de los faros.
18	7,5 A	No utilizado (reserva).

Número	Amperios [A]	Descripción
19	5 A	No utilizado (reserva).
20	5 A	Interruptor de encendido con botón.
21	5 A	Sensor de temperatura y humedad en el vehículo.
22	5 A	No utilizado (reserva).
23	30 A	Ventana y espejo de la puerta del conductor. Módulo de la puerta del conductor. Indicador de bloqueo de la puerta del conductor. Iluminación del interruptor de bloqueo del conductor.
24	30 A	Techo corredizo.
25	20 A	Amplificador.
26	30 A	Ventana y espejo de la puerta del pasajero delantero. Módulo de la puerta del pasajero delantero. Indicador de bloqueo del pasajero delantero. Iluminación del interruptor del pasajero delantero.
27	30 A	No utilizado (reserva).
28	30 A	No utilizado (reserva).
29	15 A	Alimentación mejorada de la puerta central – conector OBD.
30	5 A	No utilizado (reserva).
31	10 A	Módulo transceptor. Pantalla multifunción. Panel de control integrado.
32	20 A	Radio.
33	–	No utilizado.
34	30 A	Circuito de arranque (fusible 17,18, 21, 22, 35, 36, 37, interruptor automático 38).
35	5 A	Indicador de desactivación del airbag del pasajero.
36	15 A	Módulo del asiento trasero calefactado.
37	20 A	Volante calefactado. Espejo con atenuación automática. Módulo de faros automáticos y espejos laterales que evitan la salida del carril.
38	30 A	Interruptor de circuito. Ventana eléctrica de la ventana trasera derecha. Ventana eléctrica de la ventana trasera izquierda.

Compartimento del motor

Número	Amperios [A]	Descripción
Número	Amperios [A]	Descripción
1	—	No utilizado.
2	—	Relé del motor de arranque.
3	15 A	Limpiaparabrisas trasero. Sensor de lluvia. Bobina del relé de la bomba del limpiaparabrisas trasero.
4	—	Relé del motor del ventilador.
5	20 A	Punto de alimentación 3 – parte trasera de la consola.
6	—	No utilizado.
7	20 A	Módulo de control del sistema de propulsión – potencia del vehículo 1.
8	20 A	Módulo de control del sistema de propulsión – alimentación del vehículo 2. Ventilación del depósito. Válvula de bloqueo de vapores. Columna de oxígeno calentada.
9	—	Relé del módulo de control del sistema de propulsión.
10	20 A	Punto de alimentación 1 – parte delantera del conductor.
11	15 A	Módulo de control del sistema de propulsión – potencia del vehículo 4.
12	15 A	Módulo de control del sistema de propulsión – alimentación del vehículo 3. Bobina del relé del módulo de tracción total. Persianas activas. Calefacción de la transmisión activa. Refrigeración auxiliar. Bypass del compresor eléctrico. Válvula dosificadora de presión negativa. Compresor de aire acondicionado.
13	—	No utilizado.
14	—	No utilizado.
15	—	Relé de arranque.
16	20 A	Punto de alimentación 2 – contenedor de la consola.
17	20 A	Punto de alimentación 4 – maletero.
18	—	No utilizado.
19	10 A	Dirección asistida electrónica durante el arranque.
20	10 A	Ajuste de los faros.
21	—	No utilizado.
22	10 A	Electroimán del embrague del aire acondicionado.
23	15 A	Sistema de información de punto ciego. Cámara trasera. Radar de seguimiento delantero. Módulo de calidad de voltaje (arranque/parada). Cámara frontal dividida. Módulo de cámara frontal dividida.
24	—	No utilizado.
25	10 A	Sistema antibloqueo de frenos durante el arranque.
26	10 A	Módulo de control del sistema de arranque del motor.
27	—	No utilizado.

Número	Amperios [A]	Descripción
28	10 A	Bomba del limpiaparabrisas trasero.
29	—	No utilizado.
30	—	No utilizado.
31	—	No utilizado.
32	—	Relé del ventilador electrónico 1.
33	—	Relé del embrague del aire acondicionado.
34	—	No utilizado.
35	—	No utilizado.
36	—	No utilizado.
37	—	No utilizado.
38	—	Relé del ventilador electrónico 2.
39	—	Relé del ventilador electrónico 3.
40	—	Relé de la bocina.
41	—	Relé de bloqueo de la columna de dirección.
42	—	Relé de la bomba de combustible.
43	10 A	Plegado sencillo del asiento de la segunda fila.
44	—	No utilizado.
45	—	No utilizado.
46	—	No utilizado.
47	—	No utilizado.
48	15 A	Alimentación del relé de bloqueo de la columna de dirección.
49	—	No utilizado.
50	20 A	Bocina.
51	—	No utilizado.
52	—	No utilizado.
53	—	No utilizado.
54	10 A	Interruptor de freno.
55	10 A	Sensor del alternador.
86	—	No utilizado.

Compartimento del motor, parte inferior

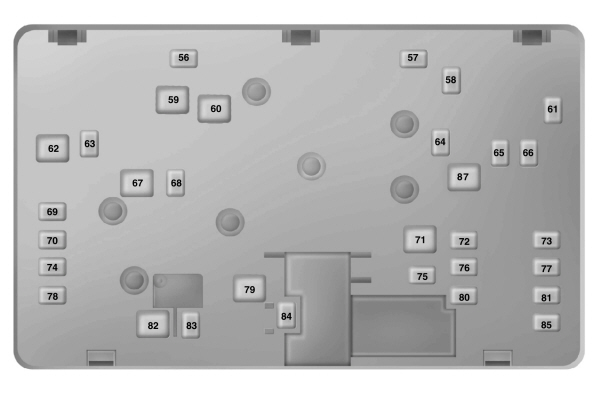

Parte inferior del compartimento del motor, modelo 2021-2022.

Número	Amperios [A]	Descripción
Número	Amperios [A]	Descripción
56	—	No utilizado.
57	—	No utilizado.
58	30 A	Alimentación de la bomba de combustible.
59	40 A	Ventilador electrónico 3.
60	40 A	Ventilador electrónico 1.
61	—	No utilizado.
62	50 A	Módulo de control de la carrocería 1.
63	25 A	Ventilador electrónico 2.
64	—	No utilizado.
65	20 A	Asiento delantero calefactado.
66	15 A	No utilizado (reserva).
67	50 A	Módulo de control de la carrocería 2.
68	40 A	Ventana trasera calefactada.
69	30 A	Válvulas del sistema antibloqueo.
70	30 A	Asiento del pasajero.

Número	Amperios [A]	Descripción
71	—	No utilizado.
72	—	No utilizado.
73	20 A	Asientos traseros calefactados.
74	30 A	Módulo del asiento del conductor. Alimentación del asiento del conductor
75	25 A	Motor del limpiaparabrisas 1.
76	30 A	Módulo del portón trasero.
77	30 A	Módulo del asiento con aire acondicionado.
78	40 A	Módulo de iluminación del remolque.
79	40 A	Motor del ventilador.
80	25 A	Motor del limpiaparabrisas 2.
81	40 A	Inversor 110 V.
82	—	No utilizado.
83-	—	No utilizado.
84	30 A	Electroimán del motor de arranque.
85	—	No utilizado.
87	60 A	Bomba del sistema antibloqueo.

Acerca del Ford Edge (2007-2022)

El Ford Edge es un popular modelo de SUV que se introdujo en 2007 y se fabricó hasta 2022. Este automóvil es conocido por su cómodo interior, diseño moderno y rendimiento fiable. El Ford Edge ofrece varias opciones de motor, incluidas variantes de gasolina y diésel, que proporcionan suficiente potencia para la conducción diaria y viajes más largos. A lo largo de los años, ha pasado por varias modernizaciones que han traído mejoras en tecnología, seguridad y confort. Su espacioso interior y sus funciones avanzadas hacen del Ford Edge una opción ideal para familias e individuos que buscan un vehículo fiable y elegante.

Esquema de la caja de fusibles del Ford Edge

Esta página muestra el esquema de la caja de fusibles del Ford Edge, que es esencial para identificar y reemplazar los fusibles. La caja de fusibles se encuentra típicamente en el compartimento del motor y en el habitáculo del vehículo, lo que permite un fácil acceso a los fusibles. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para el funcionamiento seguro y fiable de su vehículo, por lo que es importante tener una visión general de su contenido y funciones.

Diagrama de fusibles y relés – Ford Edge

Cabina

Motor

Diagrama de fusibles y relés – Ford Edge

Cabina

Motor

Diagrama de fusibles y relés – Ford Edge

Cabina

Compartimento del motor

Diagrama de fusibles y relés – Ford Edge

Cabina

Compartimento del motor

Ford Edge – diagrama de la caja de fusibles

Cabina

Compartimento del motor

Ford Edge – esquema de fusibles

Cabina

Compartimento del motor

Ford Edge – esquema de fusibles

Cabina

Compartimento del motor

Ford Edge – esquema de la caja de fusibles

Cabina

Compartimento del motor

Ford Edge – esquema de la caja de fusibles

Compartimento de pasajeros

Compartimento del motor

Compartimento de pasajeros

Compartimento del motor

Compartimento del motor, parte inferior

Ford Edge – esquema de la caja de fusibles

Cabina

Compartimento del motor

Cabina

Compartimento del motor

Compartimento del motor, parte inferior

Ford Edge – esquema de la caja de fusibles

Cabina

Compartimento del motor

Cabina

Compartimento del motor

Compartimento del motor, parte inferior

Esquema de fusibles y relés – Ford Edge

Unidad de control de potencia

Unidad de control de potencia – parte inferior

Unidad de control de fusibles en el habitáculo

Esquema de fusibles y relés – Ford Edge

Cabina

Compartimento del motor

Compartimento del motor, parte inferior

Acerca del Ford Edge (2007-2022)

Esquema de la caja de fusibles del Ford Edge

Post correlati:

Carlos Martínez
