Citroën C8 (2002-2008) – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del Citroën C8 2002-2008, obtendrás información sobre la ubicación de los paneles de fusibles dentro del coche y aprenderás la asignación de cada fusible (distribución de fusibles).
Diagrama de fusibles y relés – Citroën C8
Aplicable a vehículos fabricados en los años:
2002, 2003, 2004, 2005, 2006, 2007, 2008.
El fusible F9 (encendedor de cigarrillos) en la caja de fusibles del salpicadero y los fusibles F11 (toma de 12 V en la tercera fila) y F12 (toma de 12 V en la segunda fila) en la batería son responsables del encendedor de cigarrillos (tomas de corriente) en el Citroën C8.
Hay tres cajas de fusibles ubicadas debajo del salpicadero, en la bandeja de la batería y debajo del capó.

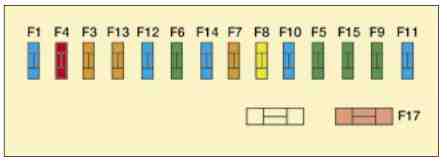

Caja de fusibles del salpicadero
| Número | Amperios [A] | Descripción |
|---|---|---|
| F1 | 15 A | Limpiaparabrisas trasero |
| F3 | 5 A | Airbag |
| F4 | 10 A | Sensor de ángulo de dirección; ESP;
Espejo retrovisor interior fotocromático; Toma de diagnóstico; Embrague; Climatización; Suspensión; Filtro de partículas. |
| F5 | 30 A | Techo solar; Ventana delantera. |
| F6 | 30 A | Ventana trasera |
| F7 | 5 A | Luces interiores; Espejos de cortesía;
Guantera. |
| F8 | 20 A | Pantalla; Alarma;
Radio; Cambiador de CD; Sistema de aditivos para diésel; Detección de desinflado; Puerta lateral corredera. |
| F9 | 30 A | Encendedor de cigarrillos |
| F10 | 15 A | Módulo de relé de remolque; Elementos de control en el volante. |
| F11 | 15 A | Toma de diagnóstico; Sirena;
Cambio automático; Encendido. |
| F12 | 15 A | Luz de advertencia de cinturones de seguridad; Puerta corredera;
Airbag; Asistencia al estacionamiento; Memoria del asiento del conductor; Asiento eléctrico del pasajero; Sistema manos libres. |
| F13 | 5 A | Relé de remolque |
| F14 | 15 A | Sensor de lluvia; Techo solar;
Climatización; Control de la luz de advertencia del tacómetro; Salpicadero; Telemática. |
| F15 | 30 A | Cierre; Bloqueo de seguridad;
Seguridad infantil. |
| F17 | 40 A | Ventana trasera calefactada |

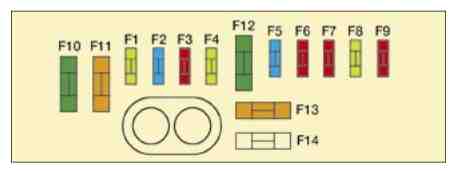

Caja de fusibles en el compartimento del motor
Para abrir la caja de fusibles en el compartimento del motor, desconecte el depósito de líquido limpiaparabrisas y luego retire la tapa.
| Número | Amperios [A] | Descripción |
|---|---|---|
| F1 | 20 A | ECU del motor; Válvula solenoide de recirculación de gases de escape;
Válvula solenoide de regulación de alta presión de diésel; Válvula solenoide EGR. |
| F2 | 15 A | Bocina |
| F3 | 10 A | Bomba de limpiaparabrisas delantero/trasero |
| F4 | 20 A | Bomba de limpiaparabrisas de faros |
| F5 | 15 A | Bomba de combustible; Válvula solenoide de regulación. |
| F6 | 10 A | Transmisión; Dirección asistida;
Amperímetro; Calefactor; Nivel de aceite del motor; Frenos; Regulación de faros. |
| F7 | 10 A | ESP |
| F8 | 20 A | Arranque |
| F9 | 10 A | ECU del motor |
| F10 | 30 A | Válvulas solenoides; Sonda Lambda;
Inyectores; Bobina de encendido; ECU; Calentador de diésel. |
| F11 | 40 A | Flujo de aire |
| F12 | 30 A | Limpiaparabrisas delantero |
| F13 | 40 A | Interfaz de sistema integrado (encendido+) |
| F14 | – | Vacío |

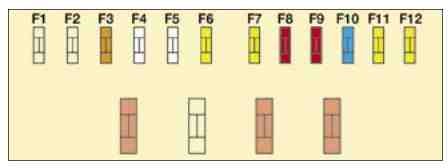

Fusibles en la batería
Levante la alfombrilla, desconecte la tapa situada debajo del suelo, bajo el asiento delantero derecho para acceder.
| Número | Amperios [A] | Descripción |
|---|---|---|
| F1 | – | Vacío |
| F2 | – | Vacío |
| F3 | 5 A | Frenos |
| F4 | 25 A | Memoria del asiento del conductor |
| F5 | 25 A | Memoria del asiento del pasajero; Techo corredizo. |
| F6 | 20 A | Techo corredizo |
| F7 | 20 A | Techo corredizo |
| F8 | 10 A | Asiento del pasajero calefactado |
| F9 | 10 A | Asiento del conductor calefactado |
| F10 | 15 A | Señalización |
| F11 | 20 A | Toma de accesorios de 12 V tercera fila |
| F12 | 20 A | Toma de accesorios de 12 V segunda fila |
Acerca del Citroën C8 (2002-2008)
El Citroën C8 es un monovolumen familiar que se fabricó entre 2002 y 2008. Este modelo fue diseñado con énfasis en la comodidad y la amplitud, lo que lo hace ideal para familias numerosas o viajes largos. El Citroën C8 ofrecía varias opciones de motor, incluyendo motores de gasolina y diésel, que proporcionaban un rendimiento y una eficiencia equilibrados. El interior del vehículo era flexible, con la posibilidad de configurar los asientos según las necesidades, lo que permitía un uso máximo del espacio. Gracias a las tecnologías modernas y los elementos de seguridad, el Citroën C8 fue una opción popular entre los conductores que buscaban un vehículo fiable y práctico.
Diagrama de la caja de fusibles del Citroën C8
Esta página muestra el diagrama de la caja de fusibles para el Citroën C8, que es esencial para la identificación y el mantenimiento de los componentes eléctricos del vehículo. La caja de fusibles se encuentra típicamente en el compartimento del motor o debajo del salpicadero. El diagrama muestra los números de los fusibles, sus valores de amperaje y los componentes protegidos, lo que permite una fácil orientación al reemplazar los fusibles. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en el sistema eléctrico. Gracias a este diagrama de la caja de fusibles, puede resolver eficazmente los problemas de los circuitos eléctricos de su Citroën C8.
