Citroën C4 Spacetourer (2018-2021) – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del Citroën C4 Spacetourer 2018-2021, obtendrás información sobre la ubicación de los paneles de fusibles dentro del coche y aprenderás la asignación de cada fusible (distribución de fusibles).
Esquema de fusibles y relés – Citroën C4 Spacetourer
Aplicable a vehículos fabricados en los años:
2018, 2019, 2020, 2021.
Fusibles en el salpicadero
Dos cajas de fusibles se encuentran en la parte inferior del salpicadero (izquierda).

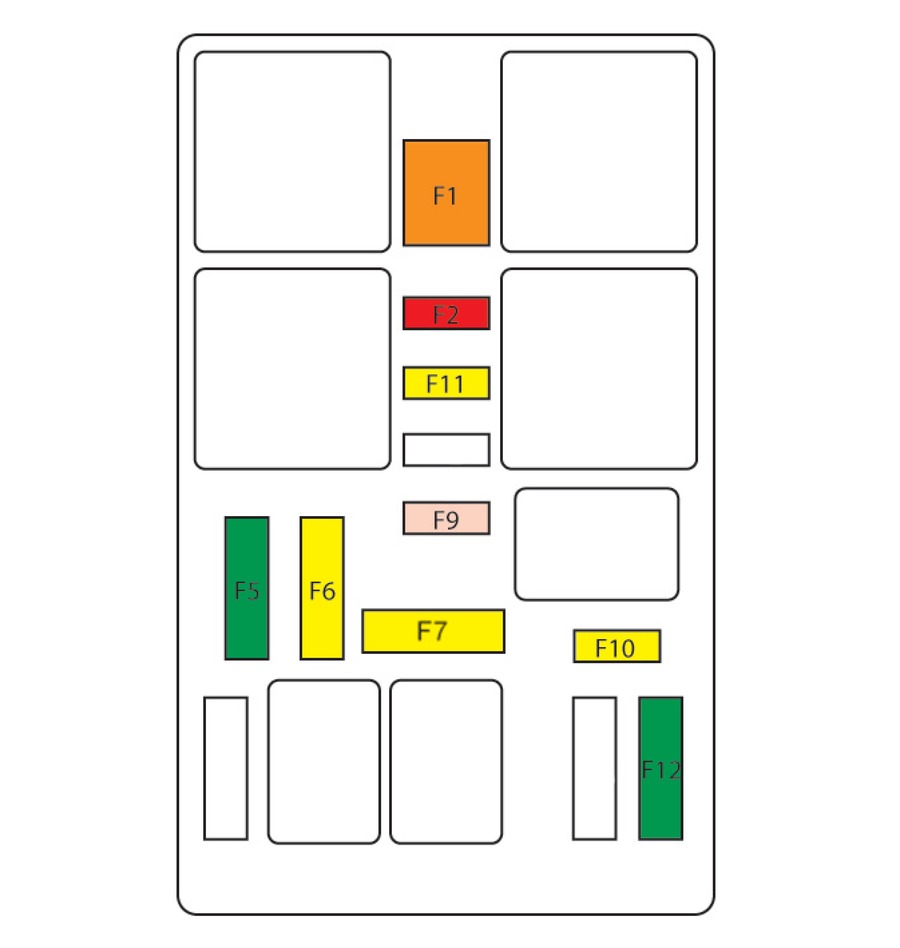

Caja 1
|
Número |
Amperaje [A] |
Descripción |
|---|---|---|
|
F1 |
40 A |
Secado / descongelación de la luneta trasera. |
|
F2 |
20 A |
Espejos retrovisores eléctricos. |
|
F5 |
30 A |
Toldo de techo panorámico. |
|
F6 |
20 A |
En la parte trasera para dispositivos multimedia de 12 V. |
|
F7 |
20 A |
Para 230 V. |
|
F9 |
25 A |
Asientos calefactables. |
|
F10 |
20 A |
Módulo de enganche de remolque. |
|
F11 |
20 A |
Ventilador del aire acondicionado. |
|
F12 |
30 A |
Motor de la ventana. |

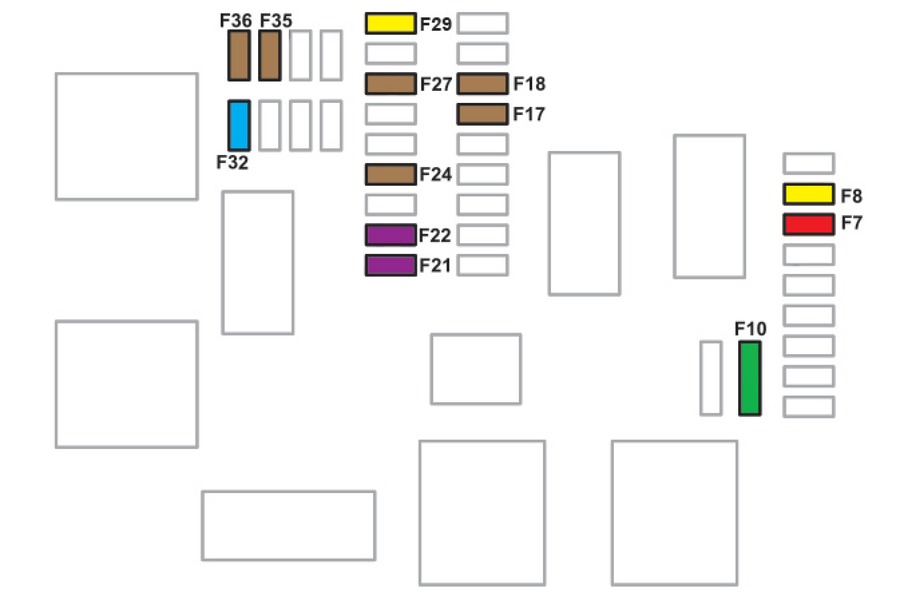

Caja de fusibles 2
|
Número |
Amperaje [A] |
Descripción |
|---|---|---|
|
F7 |
10 A |
A 12 V para dispositivos multimedia en el maletero. |
|
F8 |
20 A |
Limpiaparabrisas trasero. |
|
F10 |
30 A |
Cierre centralizado |
|
F17 |
5 A |
Airbag delantero del pasajero. |
|
F18 |
5 A |
Selector de la transmisión automática. |
|
F21 |
3 A |
Botón START/STOP. |
|
F22 |
3 A |
Sensor de lluvia e intensidad de luz; Cámara en el parabrisas. |
|
F24 |
5 A |
Sistema de asistencia al estacionamiento; Asistencia mediante vista panorámica. |
|
F27 |
5 A |
Transmisión automática. |
|
F29 |
20 A |
Sistemas de audio y telemáticos. |
|
F32 |
15 A |
Tomas de 12 V. |
|
F35 |
5 A |
Ajuste de altura de los faros; Secado de la luneta trasera; Sensor de radar. |
|
F36 |
5 A |
Iluminación: guantera, compartimento central, luces de lectura, luces de techo. |

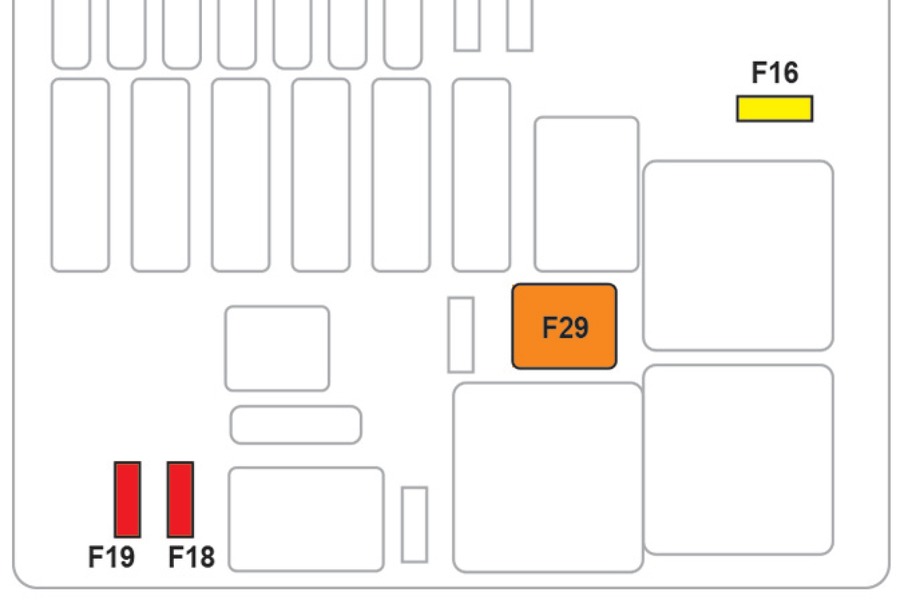

Fusibles en el compartimento del motor
La caja de fusibles se encuentra en el compartimento del motor, cerca de la batería.
|
Número |
Amperaje [A] |
Descripción |
|---|---|---|
|
F16 |
20 A |
Lavafaros. |
|
F18 |
10 A |
Luz de cruce derecha. |
|
F19 |
10 A |
Luz de cruce izquierda. |
|
F29 |
40 A |
Limpiaparabrisas. |
Sobre el Citroën C4 Spacetourer (2018-2021)
El Citroën C4 Spacetourer, fabricado entre 2018 y 2021, es un monovolumen moderno y espacioso que ofrece un viaje cómodo para toda la familia. Este modelo se caracteriza por un diseño elegante y una gran cantidad de innovaciones tecnológicas que aumentan el confort y la seguridad de los pasajeros. El Citroën C4 Spacetourer está disponible con varias motorizaciones, incluyendo motores de gasolina y diésel, que proporcionan un rendimiento óptimo y un consumo de combustible eficiente. El interior del vehículo está diseñado con énfasis en la amplitud y la versatilidad, lo que permite una fácil adaptación a diferentes necesidades de viaje.
Esquema de la caja de fusibles del Citroën C4 Spacetourer
Esta página muestra el esquema de la caja de fusibles para el modelo Citroën C4 Spacetourer, que es esencial para el correcto mantenimiento y reparación de los sistemas eléctricos del vehículo. La caja de fusibles en este coche se encuentra generalmente en dos lugares: bajo el capó y dentro de la cabina, específicamente bajo el salpicadero. Los diagramas de esta página muestran claramente los números de los fusibles, su amperaje y los componentes que protegen. Al reemplazar los fusibles, es importante utilizar siempre fusibles de repuesto con el mismo amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para la seguridad y funcionalidad del vehículo, por lo que es importante tener a mano un esquema preciso de la caja de fusibles.
