En este artículo encontrarás diagramas de la caja de fusibles del Citroën Relay 2006-2018, obtendrás información sobre la ubicación de los paneles de fusibles dentro del coche y aprenderás la asignación de cada fusible (distribución de fusibles).
Citroen Relay (2006-2014) – diagrama de la caja de fusibles
Año de fabricación: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.
El fusible del encendedor de cigarrillos (toma de corriente) en el Citroën Relay (2006-2014) es el fusible 15 en la caja de fusibles del compartimento del motor.

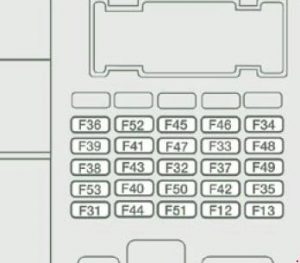

Fusibles del panel de instrumentos del lado del conductor (v1)
Citroen Relay – diagrama de la caja de fusibles – fusibles del panel de instrumentos del lado del conductor
Nº
[A]
Descripción
12
7.5
Faro con luz de cruce derecha
13
7.5
Faro con luz de cruce izquierda – regulador de altura del faro
31
7.5
Alimentación del relé
32
10
Iluminación interior del minibús – Luces de advertencia
33
15
Fusible de presión 12 V trasero.
34
–
No se utiliza
35
7.5
Luces de marcha atrás – sensor de presencia de agua en el diésel
36
15
Unidad de bloqueo / desbloqueo de puertas
37
7.5
Interruptor de luces de freno – tercera luz de freno – panel de instrumentos
38
10
Relé interno
39
10
Sistema de audio – Conector de diagnóstico – Sirena de alarma – Control programable de calefacción auxiliar
40
15
Desempañado: ventana trasera (lado izquierdo), espejo (lado del pasajero)
Descongelación: ventana trasera (lado derecho), espejo (lado del conductor)
42
7.5
Controlador y sensor ABS – Sensor ESP – Interruptor de luces de freno
43
30
Motor del limpiaparabrisas delantero
44
20
Encendedor de cigarrillos – Toma delantera 12 V.
45
7.5
Interruptores eléctricos para ventanas y espejos (lado del conductor) – Ventana eléctrica del pasajero
46
–
No se utiliza
47
20
Motor de la ventana del conductor
48
20
Motor de la ventana del pasajero
49
7.5
Sensor de lluvia / luz – Sistema de audio – Motor de la ventana del conductor – Alarma – Controles del panel de instrumentos
50
7.5
Unidad de airbag y pretensores
51
7.5
Tacógrafo – Control de crucero – Control de climatización
52
7.5
Relé del compartimento de pasajeros
53
7.5
Panel de instrumentos – amplificadores de luces antiniebla traseras

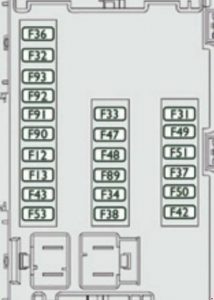

Fusibles del salpicadero del lado del conductor (v2)
Citroen Relay – diagrama de la caja de fusibles – fusibles del salpicadero del lado del conductor
Nº
[A]
Descripción
12
7.5
Faro con luces largas derecho
13
7.5
Faro con luces largas izquierdo
31
5
Alimentación del relé
32
7.5
Iluminación interior
33
20
Sensor de batería
34
20
Iluminación interior del minibús – luz de advertencia
36
10
Sistema de audio – Conector de diagnóstico – Sirena de alarma – Control programable de calefacción auxiliar – Control de climatización – Tacógrafo – Batería
37
7.5
Interruptor de luces de freno – tercera luz de freno – panel de instrumentos
38
20
Cierre centralizado
42
5
Controlador y sensor ABS – Sensor ASR – Sensor ESP – Interruptor de luces de freno
43
20
Motor del limpiaparabrisas delantero
47
20
Motor de la ventana del conductor
48
20
Motor de la ventana del pasajero
49
5
Sistema de audio – controles del panel de instrumentos
50
7.5
Unidad de airbag y pretensores
51
5
Tacógrafo – Control de crucero – Control de climatización – Luces de marcha atrás – Sensor de presencia de agua en el diésel
Citroen Relay (2014-2018) – diagrama de la caja de fusibles
Año de fabricación: 2014, 2015, 2016, 2017, 2018.
El fusible del encendedor de cigarrillos (toma de corriente) en el Citroën Relay (2014-2018) es el fusible 15 en la caja de fusibles del compartimento del motor.
Panel de instrumentos, lado izquierdo, fusibles
Citroen Relay – diagrama de la caja de fusibles – panel de instrumentos (lado izquierdo)
Nº
[A]
Descripción
12
7.5
Faro con luz de cruce derecha
13
7.5
Faro con luz de cruce izquierda
31
5
Relé de la unidad de control del compartimento del motor – Relé de la unidad de control del panel de instrumentos (interruptor de arranque +)
32
7.5
Iluminación de la cabina (batería +)
33
7.5
Sensor de estado de la batería en la versión Stop & Start (batería +)
34
7.5
Iluminación interior del minibús – Luces de advertencia
36
10
Sistema de audio – Control de climatización – Alarma – Tacógrafo – Unidad de control de desconexión de la batería – Programador de calefacción adicional (batería +)
37
7.5
Interruptor de luces de freno – tercera luz de freno – panel de instrumentos (encendido +)
38
20
Cierre centralizado de puertas (batería +)
42
5
Controlador y sensor ABS – Sensor ASR – Sensor DSC – Interruptor de luces de freno
43
20
Motor del limpiaparabrisas delantero (interruptor de alimentación +)
47
20
Motor de la ventana del conductor
48
20
Motor de la ventana del pasajero
49
5
Unidad de control de sensores de aparcamiento – Sistema de audio – Controles del volante – Paneles de interruptores centrales y laterales – Panel de interruptores auxiliares – Unidad de control de desconexión de la batería (interruptor de alimentación +)
50
7.5
Unidad de control de airbags y pretensores
51
5
Tacógrafo – Controlador de asistencia a la dirección – Aire acondicionado – Luces de marcha atrás – Sensor de presencia de agua en el combustible – Sensor de flujo de aire (interruptor de alimentación +)
53
7.5
Panel de instrumentos (batería +)
89
–
No se utiliza
90
7.5
Luces largas izquierdas
91
7.5
Luces largas derechas
92
7.5
Faro delantero izquierdo de cruce
93
7.5
Faro delantero derecho de cruce
Pilar de la puerta, lado derecho, fusibles
Citroen Relay – diagrama de la caja de fusibles – panel de instrumentos (lado derecho)
Nº
[A]
Descripción
54
–
No utilizado
55
15
Asientos calefactables
56
15
Toma de 12 V para el pasajero trasero
57
10
Calefacción adicional bajo el asiento
58
15
Ventana trasera calefactable, lado izquierdo
59
15
Ventana trasera calefactable, lado derecho
60
–
No utilizado
61
–
No utilizado
62
–
No utilizado
63
10
Control adicional para el pasajero trasero
64
–
No utilizado
65
30
Ventilador de calefacción adicional para el pasajero trasero

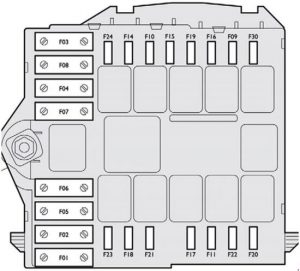

Fusibles en el compartimento del motor
Citroen Relay – diagrama de la caja de fusibles – compartimento del motor
Nº
[A]
Descripción
1
40
Alimentación de la bomba ABS
2
50
Unidad de calefacción diésel
3
30
Llave de encendido – motor de arranque
4
40
Calentador de combustible
5
20/50
Ventilación de la cabina con calefacción programable adicional (batería +)
6
40/60
Velocidad máxima del ventilador de la cabina (batería +)
7
40/50/60
Velocidad mínima del ventilador de la cabina (batería +)
8
40
Grupo de ventilador de la cabina (interruptor de encendido +)
9
15
Toma trasera de 12 V (batería +)
10
15
Bocina
11
–
No se utiliza
14
15
Toma delantera de 12 V (batería +)
15
15
Encendedor de cigarrillos (batería +)
16
–
No se utiliza
17
–
No se utiliza
18
7.5
Unidad de control del motor (batería +)
19
7.5
Compresor de aire acondicionado
20
30
Bomba de lavado / faro
21
15
Alimentación de la bomba de combustible
22
–
No se utiliza
23
30
Válvulas electromagnéticas ABS
24
7.5
Panel P de interruptores – Control y plegado de espejos (interruptor de encendido +)
30
15
Calefacción de espejos exteriores
Acerca del Citroen Relay (2006-2018)
El Citroen Relay, también conocido como Citroen Jumper en algunos países, es un popular modelo de vehículo comercial que se fabricó entre 2006 y 2018. Este modelo se caracteriza por un diseño robusto y un interior espacioso, lo que lo hace ideal para el transporte de mercancías o como base para diversas modificaciones comerciales. El Citroen Relay ofrece varias opciones de motor, incluyendo variantes diésel con una cilindrada de 2.2 a 3.0 litros, que proporcionan suficiente potencia y eficiencia para el uso diario. Gracias a su fiabilidad y flexibilidad, este modelo es popular entre empresarios y artesanos.
Diagrama de la caja de fusibles del Citroen Relay
Esta página muestra el diagrama de la caja de fusibles del Citroen Relay, que es esencial para identificar y reemplazar los fusibles. Las ubicaciones típicas de la caja de fusibles en este modelo incluyen el espacio debajo del salpicadero y el compartimento del motor. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Al reemplazar los fusibles, es importante utilizar siempre fusibles con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para el funcionamiento seguro del vehículo, por lo que es importante tener una visión general de su disposición y función.
