DS3 (2017-2020) – caja de fusibles

En este artículo encontrarás diagramas de la caja de fusibles del DS 3 2017-2020, obtendrás información sobre la ubicación de los paneles de fusibles en el coche y aprenderás la asignación de cada fusible (distribución de fusibles).

Diagrama de fusibles y relés – DS3

Aplicable a vehículos fabricados en los años:

2017, 2018, 2019, 2020.

Para el encendedor de cigarrillos (tomas de corriente) en el DS3, el fusible F9 en la caja de fusibles del salpicadero es el responsable.

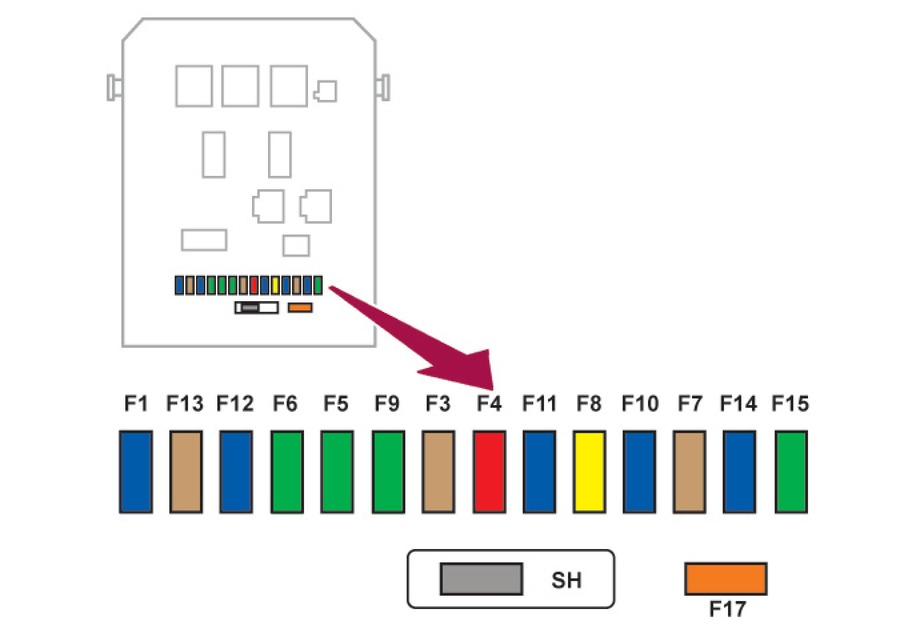

Vehículos con volante a la izquierda:
La caja de fusibles se encuentra en la parte inferior del salpicadero (izquierda).

Retira la tapa tirando hacia un lado, retira completamente la tapa.

Vehículos con volante a la derecha:
La caja de fusibles se encuentra en el compartimento del pasajero.

Abre la tapa del compartimento del pasajero, retira la tapa de la caja de fusibles tirando hacia un lado, retira completamente la tapa.

Número	Amperios [A]	Descripción
Número	Amperios [A]	Descripción
F1	15 A	Limpiaparabrisas trasero.
F2	–	No utilizado.
F3	5 A	Unidad de control de airbags y pretensores de cinturones de seguridad
F4	10 A	Aire acondicionado; Interruptor de embrague; Espejo electrocromático; Bomba de filtro de partículas (Diésel); Puerto de diagnóstico; Sensor de flujo de aire (Diésel).
F5	30 A	Panel de elevalunas eléctricos; Elevalunas eléctrico del pasajero; Motor eléctrico de la ventanilla delantera.
F6	30 A	Motor eléctrico de la ventanilla del conductor.
F7	5 A	Luz de techo, iluminación de la guantera
F8	20 A	Pantalla multifunción; Sistema de audio; Radio de navegación; Unidad de control de alarma; Sirena de alarma.
F9	30 A	Puerto de 12 V; Alimentación para navegación.
F10	15 A	Controles del volante.
F11	15 A	Encendido; Puerto de diagnóstico; Controlador de transmisión automática.

Número	Amperios [A]	Descripción
F12	15 A	Sensor de lluvia y luz solar; Relé de remolque.
F13	5 A	Interruptor principal; Grupo de relés del motor.
F14	15 A	Controlador de sensores de estacionamiento; Controlador de airbags; Salpicadero; Climatizador digital; Toma USB; Amplificador Hi-Fi.
F15	30 A	Cierre centralizado.
F 16	–	No utilizado.
F17	40 A	Calefacción y desempañado de la luneta trasera y los espejos laterales.
CII	–	Bypass PARC.
FH36	5 A	Relé de remolque.
FH37	–	No utilizado.
FH38	20 A	Amplificador Hi-fi.
FH39	20 A	Asientos calefactables
FH40	40 A	Relé de remolque.

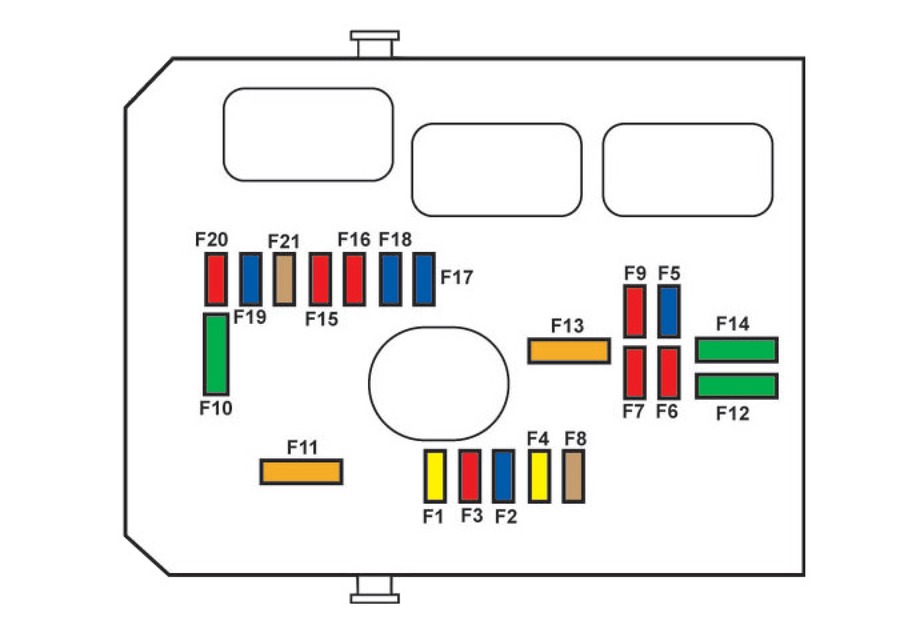

Se encuentra en el compartimento del motor, cerca de la batería (izquierda).

Número	Amperios [A]	Descripción
Número	Amperios [A]	Descripción
F1	20 A	Alimentación de la unidad de control del motor; Relé de control del ventilador de refrigeración; Relé principal multifunción de control del motor; Bomba de inyección (diésel).
F2	15 A	Bocina.
F3	10 A	Líquido lavaparabrisas, delantero y trasero.
F4	20 A	Luces LED.
F5	15 A	Calentador diésel (diésel); Bomba de aditivo para filtros de partículas (diésel); Sensor de flujo de aire (diésel); Precalentamiento; Válvulas electromagnéticas (VTi).
F6	10 A	Unidad de control ABS/DSC; Interruptor de emergencia secundario.
F7	10 A	Dirección asistida eléctrica; Transmisión automática.
F8	25 A	Control del motor de arranque.
F9	10 A	Unidad de conmutación y protección (diésel).
F10	30 A	Calentador de combustible (diésel); Precalentamiento (diésel); Bomba de combustible (VTi); Inyectores; Bobinas de encendido (gasolina).
F11	40 A	Ventilador del calentador.
F12	30 A	Limpiaparabrisas delantero lento/rápido.
F13	40 A	Alimentación de la interfaz del sistema integrado (encendido positivo).
F14	30 A	Alimentación Valvetronic (VTi).

Número	Amperios [A]	Descripción
F15	10 A	Luces de cruce derechas.
F 16	10 A	Luces de cruce izquierdas.
F17	15 A	Luces de posición izquierdas.
F18	15 A	Luces de carretera derechas.
F19	15 A	Sensores de oxígeno y electroválvulas (VTi); Electroválvulas (Diésel); Electroválvula EGR (Diésel).
F20	10 A	Bombas; Termostato electrónico (VTi); Electroválvula temporizada (THP); Sensor de agua en el combustible (Diésel).
F21	5 A	Alimentación del control de la unidad de ventilador; ABS/DSC; Bomba turbo (THP).
MF1*	60 A	Unidad de ventilador.
MF2*	30 A	Bomba ABS/DSC.
MF3*	30 A	Electroválvulas ABS/DSC.
MF4*	60 A	Alimentación de la interfaz del sistema integrado (BSI).
MF5*	60 A	Alimentación de la interfaz del sistema integrado (BSI).
MF6*	30 A	Ventilador de refrigeración adicional (THP).
MF7*	80 A	Caja de fusibles del salpicadero.
MF8*	–	No utilizado.
		* Los fusibles Maxi proporcionan protección adicional para los circuitos eléctricos. Cualquier trabajo en los fusibles Maxi debe ser realizado por un centro de servicio autorizado CITROËN o un taller especializado.
