Citroën C-Elysée (2012-2018) – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del Citroën C-Elysée 2012-2018, obtendrás información sobre la ubicación de los paneles de fusibles en el coche y aprenderás la asignación de cada fusible (distribución de fusibles).
Diagrama de fusibles y relés – Citroën C-Elysée
Aplicable a vehículos fabricados en los años:
2012, 2013, 2014.
El fusible F16 en la caja de fusibles del salpicadero es responsable del encendedor de cigarrillos (tomas de corriente) en el Citroën C-Elysée.
Caja de fusibles del salpicadero
Se encuentra en la parte inferior del salpicadero (en el lado izquierdo).
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| F02 | 5 A | Reguladores de faros;
Acceso de diagnóstico; Panel de aire acondicionado P. |
| F09 | 5 A | Alarma (accesorios). |
| F11 | 5 A | Calefacción auxiliar. |
| F13 | 5 A | Sensores de estacionamiento (accesorios). |
| F14 | 10 A | Panel de aire acondicionado. |
| F 16 | 15 A | Encendedor de cigarrillos;
Toma de corriente de 12 V. |
| F17 | 15 A | Sistema de audio (accesorios). |
| F18 | 20 A | Bluetooth;
Sistema de audio (accesorios). |
| F19 | 5 A | Pantalla monocromática C. |
| F23 | 5 A | Luces de lectura;
Luces de lectura de mapas. |
| Número | Amperios [A] | Descripción |
|---|---|---|
| F26 | 15 A | Bocina. |
| F27 | 15 A | Bomba lavaparabrisas. |
| F28 | 5 A | Alarma. |
| F29 | 25 A | Luneta trasera térmica. |
| F30 | 10 A | Espejos térmicos. |
| F31 | – | No utilizado. |
| F32 | – | No utilizado. |
| F33 | 30 A | Elevalunas eléctricos delanteros. |
| F34 | 30 A | Elevalunas eléctricos traseros. |
| F35 | 30 A | Asientos delanteros calefactables. |
| F36 | – | No utilizado. |
| F37 | 20 A | Conexión para remolque. |
Compartimento del motor

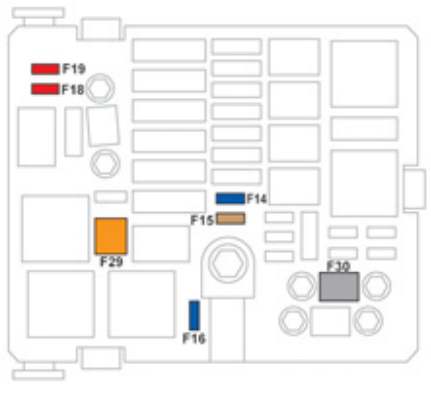

La caja de fusibles se encuentra en el compartimento del motor cerca de la batería (en el lado izquierdo).
| Número | Amperios [A] | Descripción |
|---|---|---|
| F14 | 15 A | Parabrisas calefactable. |
| F15 | 5 A | Compresor del aire acondicionado. |
| F 16 | 15 A | Faros antiniebla delanteros. |
| F18 | 10 A | Faro de cruce derecho. |
| F19 | 10 A | Faro de cruce izquierdo. |
| F29 | 40 A | Motor del limpiaparabrisas delantero. |
| F30 | 80 A | Conectores de calefacción (Diésel). |
Diagrama de fusibles y relés – Citroën C-Elysée
Aplicable a vehículos fabricados en los años:
2015, 2016, 2017, 2018.
El fusible F16 en la caja de fusibles del salpicadero es responsable del encendedor de cigarrillos (tomas de corriente) en el Citroën C-Elysée.
Caja de fusibles del salpicadero

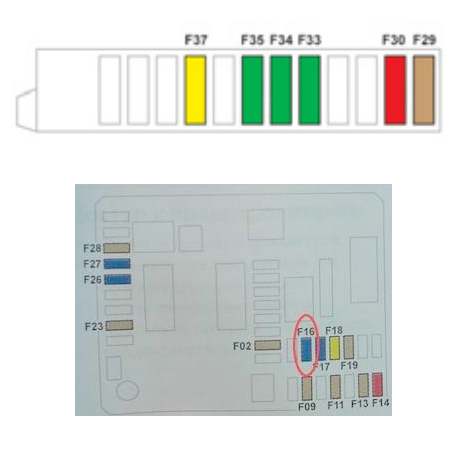

Se encuentra en la parte inferior del salpicadero (izquierda).
Retire la cubierta tirando de la esquina superior derecha y luego hacia la izquierda, desconecte completamente la cubierta y gírela.
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| F02 | 5 A | Reguladores de faros; Conector de diagnóstico; Panel de aire acondicionado. |
| F09 | 5 A | Alarma (accesorios). |
| F11 | 5 A | Calefacción auxiliar. |
| F13 | 5 A | Sensores de estacionamiento. |
| F14 | 10 A | Panel de aire acondicionado. |
| F 16 | 15 A | Encendedor de cigarrillos; Conector de 12 V. |
| F17 | 15 A | Sistema de audio; Sistema de audio (accesorios). |
| F18 | 20 A | Sistema de audio; Bluetooth. |
| F19 | 5 A | Pantalla monocromática C. |
| F23 | 5 A | Luces de lectura; Luces de mapa. |
| Número | Amperios [A] | Descripción |
|---|---|---|
| F26 | 15 A | Bocina. |
| F27 | 15 A | Bomba lavaparabrisas. |
| F28 | 5 A | Alarma. |
| F29 | – | No utilizado. |
| F30 | 10 A | Espejos calefactables. |
| F31 | 25 A | Luneta trasera térmica |
| F32 | – | No utilizado. |
| F33 | 30 A | Elevalunas eléctricos delanteros. |
| F34 | 30 A | Elevalunas eléctricos traseros. |
| F35 | 30 A | Asientos delanteros calefactables. |
| F36 | – | No utilizado. |
| F37 | 20 A | Conexión para remolque. |
Compartimento del motor
La caja de fusibles se encuentra en el compartimento del motor cerca de la batería (izquierda).
| Número | Amperios [A] | Descripción |
|---|---|---|
| F14 | 15 A | Parabrisas calefactable. |
| F15 | 5 A | Compresor del aire acondicionado. |
| F 16 | 15 A | Faros antiniebla delanteros. |
| F18 | 10 A | Faro de carretera derecho. |
| F19 | 10 A | Faro de carretera izquierdo. |
| F29 | 40 A | Motor del limpiaparabrisas delantero. |
| F30 | 80 A | Conectores de arranque (Diésel). |
Acerca del Citroën C-Elysée (2012-2018)
El Citroën C-Elysée es un sedán compacto que fue presentado en 2012 y se fabricó hasta 2018. Este modelo fue diseñado con énfasis en la amplitud y el confort, lo que lo hace ideal para uso familiar. El C-Elysée ofrece varias opciones de motorización, incluyendo motores de gasolina y diésel, que proporcionan un rendimiento equilibrado y un consumo de combustible eficiente. El espacio interior está bien diseñado con énfasis en la comodidad de los pasajeros y la practicidad, mientras que el maletero es lo suficientemente grande para las necesidades diarias. Este modelo es conocido por su fiabilidad y fácil mantenimiento, lo que lo convierte en una opción popular entre los conductores que buscan un vehículo fiable y asequible.
Diagrama de la caja de fusibles del Citroën C-Elysée
Esta página muestra el diagrama de la caja de fusibles para el Citroën C-Elysée, que es esencial para la identificación y el reemplazo de fusibles. En este modelo, la caja de fusibles se encuentra típicamente debajo del salpicadero en el lado del conductor y en el compartimento del motor. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños al sistema eléctrico. La caja de fusibles es un elemento clave para la seguridad y el correcto funcionamiento de los dispositivos eléctricos del vehículo, por lo que es importante tener un diagrama preciso de la caja de fusibles disponible.
