En este artículo, encontrará diagramas de la caja de fusibles del Citroën Berlingo III 2018-2022, obtendrá información sobre la ubicación de los paneles de fusibles en el automóvil y aprenderá la asignación de cada fusible (diseño de fusibles).

Citroen Berlingo III – diagrama de la caja de fusibles

Año de fabricación: 2018, 2019, 2020, 2021.

Los fusibles del encendedor de cigarrillos (tomas de corriente) en el Citroen Berlingo III son los fusibles F32 (delantero) y F7 (trasero) en la caja de fusibles del salpicadero.

Fusibles en el salpicadero

La caja de fusibles se encuentra en la parte inferior del salpicadero (en el lado izquierdo).

Número	Amperaje [A]	Descripción
F1	10	Cargador inalámbrico para smartphone; Espejo electrocromático.
F4	15	Bocina.
F6	20	Bomba del limpiaparabrisas.
F7	10	Toma de corriente de 12 V (trasera).
F10	30	Módulo de seguridad eléctrica para la apertura de puertas desde el interior.
F13	10	Controles de sistemas telemáticos y radio.
F14	5	Alarma; Indicador de sobrecarga; Módulo telemático avanzado.
F19	3	Módulo de enganche de remolque.
F22	3	Pantalla del sistema Surround Rear Vision.
F23	5	Módulo básico de enganche de remolque.
F27	5	Calefacción auxiliar.
F29	20	Radio; Pantalla táctil.
F32	15	Toma de corriente de 12 V (delantera).
F34	5	Controles de los espejos.
F36	5	Toma USB.

Fusibles en el compartimento del motor

La caja de fusibles se encuentra en el compartimento del motor, cerca de la batería.

Número	Amperaje [A]	Descripción
F16	15	Faro antiniebla delantero.
F18	10	Faro de cruce derecho.
F19	10	Faro de cruce izquierdo.
F29	40	Limpiaparabrisas delantero.

Diagramas de fusibles y relés – Citroën Berlingo III

Aplicable a vehículos fabricados en los años:

2022.

Para el encendedor de cigarrillos (tomas de corriente) en el Citroën Berlingo III, los fusibles correspondientes son F32 (delantero) y F7 (trasero) en la caja de fusibles del salpicadero.

Fusibles en el compartimento del motor

La caja de fusibles se encuentra en el compartimento del motor, cerca de la batería.

Número	Amperaje [A]	Descripción
F16	15	Faros antiniebla delanteros.
F18	10	Faro delantero derecho.
F19	10	Faro delantero izquierdo.
F29	40	Limpiaparabrisas delantero.

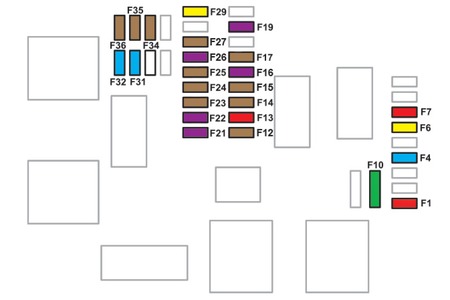

Fusibles en el salpicadero

La caja de fusibles se encuentra en la parte inferior del salpicadero (en el lado izquierdo).

Número	Amperaje [A]	Descripción
F1	10	Cargador inalámbrico para smartphone; Espejo electrocromático.
F4	15	Bocina.
F6	20	Bomba del lavaparabrisas.
F7	10	Toma de corriente de 12 V (trasera).
F10	30	Módulo de seguridad eléctrica para la apertura de puertas desde el interior.
F13	10	Controles de sistemas telemáticos y radio.
F14	5	Alarma; Indicador de sobrecarga; Módulo telemático avanzado.
F19	3	Módulo de enganche de remolque.
F22	3	Pantalla del sistema Surround Rear Vision.
F23	5	Módulo básico de enganche de remolque.
F27	5	Calefacción auxiliar.
F29	20	Radio; Pantalla táctil.
F32	15	Toma de corriente de 12 V (delantera).
F34	5	Controles de los espejos.
F36	5	Toma USB.

Acerca del Citroen Berlingo III (2018-2022)

El Citroen Berlingo III, fabricado entre 2018 y 2022, es un popular vehículo multiusos que se caracteriza por su espacioso interior y su diseño moderno. Este modelo es ideal tanto para familias como para empresarios que necesitan un coche fiable y práctico. El Berlingo III ofrece varias opciones de motorización, incluyendo motores de gasolina y diésel, conocidos por su eficiencia y rendimiento. El vehículo está equipado con tecnologías modernas, como sistemas de asistencia al conductor y un sistema de infoentretenimiento, lo que aumenta el confort y la seguridad durante la conducción.

Diagrama de la caja de fusibles del Citroen Berlingo III

Esta página muestra el diagrama de la caja de fusibles del Citroen Berlingo III, que es esencial para identificar y reemplazar los fusibles. Las ubicaciones típicas de la caja de fusibles en este modelo incluyen el compartimento del motor y el interior del vehículo, generalmente cerca del salpicadero. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes protegidos. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en el sistema eléctrico. La caja de fusibles es un elemento clave para mantener la seguridad y la funcionalidad del vehículo.
