Citroen C5 II (2007-2016) – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del Citroën C5 II 2007-2016, obtendrás información sobre la ubicación de los paneles de fusibles dentro del coche y aprenderás la asignación de cada fusible (distribución de fusibles).
Citroen C5 II (2007) – esquema de la caja de fusibles
Año de fabricación: 2007.
El fusible del encendedor de cigarrillos (toma de corriente) en el Citroën C5 II (2007) es el fusible F9 en la caja de fusibles (caja C).
Hay dos cajas de fusibles, una debajo del salpicadero y otra debajo del capó.
Caja de fusibles debajo del salpicadero
Para acceder a los fusibles debajo del salpicadero, abre la guantera y luego retira la tapa del compartimento.
Caja de fusibles debajo del salpicadero (caja A)
| Nr | Amperaje [A] | Descripción |
| G29 | – | – |
| G30 | 5 | Espejos calefactables |
| G31 | 5 | Sensor de lluvia y luz |
| G32 | 5 | Luces de advertencia de cinturón de seguridad desabrochado. |
| G33 | 5 | Espejos electrocromáticos |
| G34 | 20 | Techo practicable |
| G35 | 5 | Iluminación de las puertas de los pasajeros;
Regulación del espejo del pasajero. |
| G36 | – | – |
| G37 | 25 | Asiento delantero calefactable. |
| G38 | 25 | Asiento eléctrico del conductor |
| G39 | 40 | Asiento eléctrico del pasajero;
Amplificador HIFI |
| G40 | 3 | Alimentación del módulo de relé del remolque |
Fusibles del salpicadero (caja de fusibles B)
| Nr | Amperaje [A] | Descripción |
| G36 | 15 | Transmisión automática de 6 velocidades |
| 5 | Transmisión automática de 4 velocidades | |
| G37 | 10 | Luces diurnas;
Conector de diagnóstico. |
| G38 | 3 | ESP |
| G39 | 10 | Suspensión hidráulica |
| G40 | 3 | Interruptor STOP |
Fusibles del salpicadero (caja de fusibles C)
| Nr | Amperaje [A] | Descripción |
| F3 | 5 | Airbag |
| F4 | 10 | Transmisión automática;
Calefactor auxiliar (diésel); Espejos electrocromáticos. |
| F5 | 30 | Parabrisas;
Techo practicable; Iluminación de las puertas de los pasajeros; Ajuste del espejo del pasajero. |
| F6 | 30 | Ventana trasera |
| F7 | 5 | Iluminación del espejo de cortesía;
Iluminación de la guantera; Luces interiores. |
| F8 | 20 | Radio;
Cambiador de CD; Controles en el volante; Pantalla; Detección de baja presión de neumáticos. |
| F9 | 30 | Encendedor de cigarrillos;
Toma de corriente delantera de 12V. |
| F10 | 15 | Alarma;
Controles en el volante, señalización y control del limpiaparabrisas. |
| F11 | 15 | Interruptor antirrobo de baja corriente |
| F12 | 15 | Asiento eléctrico del conductor;
Salpicadero; Luces de advertencia de cinturón de seguridad desabrochado; Controles del aire acondicionado. |
| F13 | 5 | Módulo de relé del motor;
Relé de desactivación del puntal hidráulico; Alimentación de la ECU del airbag. |
| F14 | 15 | Sensor de lluvia y luz;
Asistencia al aparcamiento; Asiento eléctrico del pasajero; Módulo de relé del remolque; Amplificador HIFI; Sistema manos libres; Sistema de advertencia de salida de carril. |
| F17 | 40 | Ventana trasera calefactable;
Espejos exteriores calefactables. |
| FSH | APERTURA | SHUNT DE ESTACIONAMIENTO DEL CLIENTE |
Caja de fusibles en el compartimento del motor
Para acceder a la caja de fusibles en el compartimento del motor, desenrosque cada tornillo 1/4 de vuelta.
| Nº | Amperaje [A] | Descripción |
| F1 | 20 | Unidad de control del motor |
| F2 | 15 | Bocina |
| F3 | 10 | Bomba de líquido limpiaparabrisas |
| F4 | 10 | Bomba de lavafaros |
| F5 | 15 | Motor de arranque |
| F6 | 10 | Medidor de flujo de aire;
Intermitentes; Conector de diagnóstico. |
| F7 | 10 | Bloqueo de la palanca de la transmisión automática;
Asistencia a la dirección. |
| F8 | 25 | Motor de arranque |
| F9 | 10 | Interruptor de embrague;
Interruptor STOP, |
| F10 | 30 | Motor de arranque |
| F11 | 40 | Ventilador del aire acondicionado |
| F12 | 30 | Limpiaparabrisas |
| F13 | 40 | Alimentación BSI (encendido) |
| F14 | 30 | – |
| F15 | 10 | Faros de cruce derechos |
| F 16 | 10 | Faros de cruce izquierdos |
| F17 | 15 | Faros de carretera derechos |
| F18 | 15 | Faros de carretera izquierdos |
| F19 | 15 | Motor de arranque |
| F20 | 10 | Motor de arranque |
| F21 | 5 | Motor de arranque |
Fusibles en la batería (todos los motores excepto V6 HDI)
Para acceder a la caja de fusibles situada en la batería, retire y pliegue la tapa.
| Nr | Amperaje [A] | Descripción |
| F6 | 25 | Toma trasera 12V |
| F7 | 15 | Faros antiniebla |
| F8 | 20 | Quemador adicional (Diésel) |
| F9 | 30 | Freno de estacionamiento eléctrico |
Citroen C5 II (2008-2017) – esquema de la caja de fusibles
Año de fabricación: 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017.
El fusible del encendedor de cigarrillos (toma de corriente) en el Citroën C5 II es el fusible F9 en la caja de fusibles (caja C).
Dos cajas de fusibles: una debajo del salpicadero y otra debajo del capó.
Caja de fusibles debajo del salpicadero
Para acceder a los fusibles debajo del salpicadero, abre el cajón y luego retira la tapa del cajón.
Caja de fusibles debajo del salpicadero (caja A)
| Nº | Amperaje [A] | Descripción |
| G29 | – | No se utiliza |
| G30 | 5 | Espejos calefactables |
| G31 | 5 | Sensor de lluvia y luz |
| G32 | 5 | Luces de advertencia de cinturón de seguridad desabrochado. |
| G33 | 5 | Espejos electrocromáticos |
| G34 | 20 | Techo practicable |
| G35 | 5 | Iluminación de las puertas del pasajero; Ajuste del espejo del pasajero. |
| G36 | 30 | Puertas eléctricas (Tourer) |
| G37 | 25 | Asiento delantero calefactable |
| G38 | 25 | Asiento eléctrico del conductor |
| G39 | 40 | Asiento eléctrico del pasajero; Amplificador HIFI. |
| G40 | 3 | Alimentación del módulo de relé del remolque |

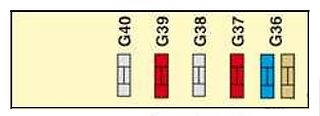

Fusibles del salpicadero (caja de fusibles B)
| Nr | Amperaje [A] | Descripción |
| G36 | 15 | Transmisión automática de 6 velocidades |
| 5 | Transmisión automática de 4 velocidades | |
| G37 | 10 | Luces diurnas; Toma de diagnóstico |
| G38 | 3 | ESP |
| G39 | 10 | Suspensión hidráulica |
| G40 | 3 | Interruptor STOP |
Fusibles del salpicadero (caja de fusibles C)
| Nr | Amperaje [A] | Descripción |
| F1 | 15 | Limpiaparabrisas trasero (Tourer) |
| F2 | 30 | Relé de bloqueo y superbloqueo |
| F3 | 5 | Airbag |
| F4 | 10 | Transmisión automática; Calefactor auxiliar (Diésel); Espejos electrocromáticos. |
| F5 | 30 | Parabrisas; Techo practicable; Iluminación de las puertas del pasajero; Ajuste del espejo del pasajero. |
| F6 | 30 | Ventana trasera |
| F7 | 5 | Iluminación del espejo de cortesía; Iluminación de la guantera; Luces interiores. |
| F8 | 20 | Radio; Reproductor de CD; Controles en el volante; Pantalla; Detección de falta de presión en los neumáticos. |
| F9 | 30 | Encendedor de cigarrillos; Toma de 12V delantera. |
| F10 | 15 | Alarma; Controles en el volante, señalización y control de limpieza de pantalla. |
| F11 | 15 | Interruptor antirrobo de baja corriente |
| F12 | 15 | Asiento eléctrico del conductor; Salpicadero; Indicadores de cinturón de seguridad desabrochado; Controles del aire acondicionado. |
| F13 | 5 | Módulo de relé del motor; Relé de desactivación de la bomba de suspensión hidráulica; Alimentación de la ECU del airbag. |
| F14 | 15 | Sensor de lluvia y luz; Asistencia al aparcamiento; Asiento eléctrico del pasajero; Módulo de relé del remolque; Controlador del amplificador HIFI; Sistema manos libres; Sistema de advertencia de salida de carril. |
| F15 | 30 | Relé de bloqueo y superbloqueo |
| F17 | 40 | Ventana trasera calefactable; Espejos exteriores calefactables. |
| FSH | APERTURA | SHUNT DE ESTACIONAMIENTO DEL CLIENTE |

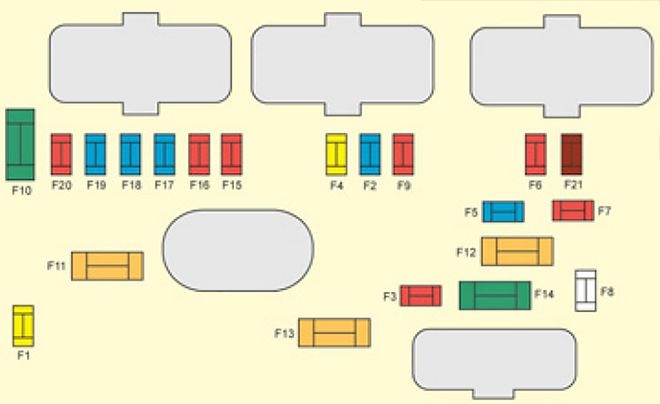

Caja de fusibles en el compartimento del motor
Para acceder a la caja de fusibles en el compartimento del motor, desenrosque cada tornillo 1/4 de vuelta.
| Nº | Amperaje [A] | Descripción |
| F1 | 20 | Unidad de control del motor |
| F2 | 15 | Bocina |
| F3 | 10 | Bomba de líquido limpiaparabrisas |
| F4 | 10 | Bomba de lavafaros |
| F5 | 15 | Motor de arranque |
| F6 | 10 | Medidor de flujo de aire; Intermitentes; Toma de diagnóstico. |
| F7 | 10 | Bloqueo de la palanca de la transmisión automática; Dirección asistida. |
| F8 | 25 | Motor de arranque |
| F9 | 10 | Interruptor de embrague; Interruptor STOP |
| F10 | 30 | Motor de arranque |
| F11 | 40 | Ventilador del aire acondicionado |
| F12 | 30 | Limpiaparabrisas |
| F13 | 40 | Alimentación BSI (encendido) |
| F14 | 30 | – |
| F15 | 10 | Luces de cruce derechas |
| F 16 | 10 | Luces de cruce izquierdas |
| F17 | 15 | Luces de estacionamiento derechas |
| F18 | 15 | Luces de estacionamiento izquierdas |
| F19 | 15 | Motor de arranque |
| F20 | 10 | Motor de arranque |
| F21 | 5 | Motor de arranque |
Fusibles en la batería (todos los motores excepto V6 HDI)
Para acceder a la caja de fusibles situada en la batería, retire y pliegue la tapa.
| Número | Amp [A] | Descripción |
| F6 | 25 | Toma trasera 12V (potencia máxima: 100W). |
| F7 | 15 | Faros antiniebla |
| F8 | 20 | Quemador adicional (Diésel) |
| F9 | 30 | Freno de estacionamiento eléctrico |
Sobre el Citroen C5 II (2007-2016)
El Citroen C5 II, fabricado entre 2007 y 2016, es un popular modelo de gama media que se caracteriza por su elegante diseño y su confortable interior. Este modelo ofrece diversas opciones de motorización, incluyendo motores de gasolina y diésel, conocidos por su fiabilidad y eficiencia. El Citroen C5 II está equipado con tecnologías modernas y elementos de seguridad, lo que lo convierte en una opción ideal para familias e individuos que buscan un vehículo fiable y cómodo para el uso diario.
Esquema de la caja de fusibles del Citroen C5 II
Esta página muestra el esquema de la caja de fusibles del Citroen C5 II, que es esencial para la identificación y sustitución de fusibles. Las ubicaciones típicas de la caja de fusibles en este modelo incluyen el compartimento del motor y el interior del vehículo, generalmente cerca del salpicadero. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Al sustituir los fusibles, es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos del vehículo. La caja de fusibles es un elemento clave para el funcionamiento seguro del vehículo, por lo que es importante conocer su configuración y funcionalidad.
