Citroen C4 Cactus (2014-2021) – caja de fusibles

En este artículo encontrarás diagramas de la caja de fusibles del Citroën C4 Cactus 2014-2021, obtendrás información sobre la ubicación de los paneles de fusibles en el coche y aprenderás la asignación de cada fusible (distribución de fusibles).

Citroen C4 Cactus – esquema de fusibles

Año de fabricación: 2014, 2015, 2016, 2017.

El fusible del encendedor de cigarrillos (toma de corriente) en el Citroën C4 Cactus es el fusible F16 en el panel de fusibles debajo del salpicadero (lado derecho).

Fusibles en el salpicadero

Dos paneles de fusibles están ubicados en la parte inferior del salpicadero, en la guantera.

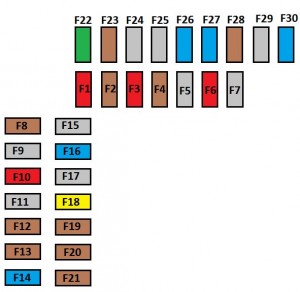

Panel de fusibles del lado izquierdo

Número	Amperaje [A]	Descripción
F01	10	Pedal de freno (interruptor 2); Stop & Start.
F02	5	Ajuste de altura del haz de los faros; Calefacción auxiliar (diésel); Sensor de aparcamiento; Toma de diagnóstico; Espejos laterales (ajuste eléctrico).
F03	10	Bomba de combustible; Dirección asistida eléctrica; Pedal de embrague (interruptor).
F04	5	Sensor de lluvia y luz
F06	10	Pedal de freno (interruptor 1); Toma de diagnóstico.
F08	5	Parte superior de la columna de dirección con controles en el volante
F10	10	Conexión para alerta / solicitud de ayuda
F12	5	Stop & Start; ABS; ESC.
F13	5	Sensor de aparcamiento; Cámara de marcha atrás.
F14	15	Transmisión electrónica; Panel de control (debajo de la tableta con pantalla táctil); Aire acondicionado; Tableta con pantalla táctil.

F16	15	Toma de 12 V.
F18	20	Radio
F19	15	Aviso de cinturón de seguridad desabrochado
F20	5	Airbag
F21	5	Salpicadero
F22	30	Cierres
F23	5	Iluminación de bienvenida; Luz de lectura de mapas.
F26	15	Bocina
F27	15	Limpiaparabrisas delanteros y traseros
F28	5	Encendido
F30	15	Limpiaparabrisas trasero

Esquema de fusibles del lado derecho

Número	Amperaje [A]	Descripción
F30	10	Espejos calefactables
F31	25	Luneta trasera calefactable
F34	30	Elevalunas eléctricos delanteros
F36	30	Asientos delanteros calefactables
F38	20	Unidad de interfaz del remolque
F40	25	Unidad de interfaz del remolque

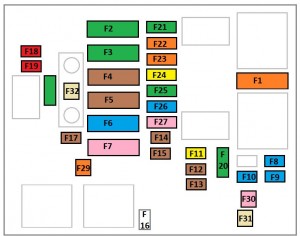

Esquema de fusibles en el compartimento del motor

Número	Amperaje [A]	Descripción
F1	40	Aire acondicionado
F2	30/40	Stop & Start
F3	30	Esquema de fusibles del habitáculo
F4	70	Esquema de fusibles del habitáculo
F5	70	Interfaz de sistema integrado (BSI)
F6	60	Grupo de ventilador de refrigeración
F7	80	Interfaz de sistema integrado (BSI)
F8	15	Gestión del motor, bomba de gasolina
F9	15	Gestión del motor
F10	15	Gestión del motor
F11	20	Gestión del motor
F12	5	Grupo de ventilador de refrigeración
F13	5	Interfaz de sistema integrado (BSI)
F14	5	Unidad de carga de batería (motor sin función Stop & Start)
F15	5	Stop & Start

F17	5	Interfaz de sistema integrado (BSI)
F18	10	Luz de carretera derecha
F19	10	Luz de carretera izquierda
F20	30	Gestión del motor
F21	30	Motor de arranque
F22	40	Transmisión electrónica
F23	40	ABS, ESC
F24	20	ABS, ESC
F25	30	Esquema de fusibles del habitáculo
F26	15	Transmisión electrónica
F27	25	Interfaz de sistema integrado (BSI)
F28	30	Sistema de control de emisiones (AdBlue)
F29	40	Limpiaparabrisas
F30	80	Unidad de control de calefacción
F31	100	Calefacción auxiliar (Diésel)
F32	80	Dirección asistida eléctrica

Citroen C4 Cactus – esquema de fusibles

Año de fabricación: 2018, 2019, 2020, 2021.

El fusible del encendedor de cigarrillos (toma de corriente) en el Citroën C4 Cactus es el fusible F16 en la caja de fusibles debajo del salpicadero (lado derecho).

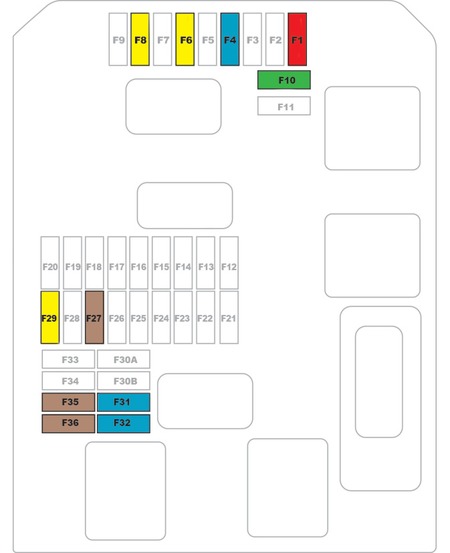

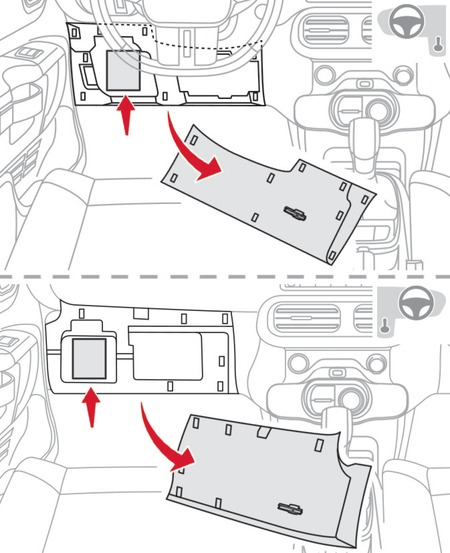

Caja de fusibles del lado izquierdo

Número	Amperaje [A]	Descripción
F1	10	Espejos retrovisores exteriores (ajuste eléctrico).
F4	15	Bocina.
F6	20	Lavalunotto delantero y trasero.
F8	20	Limpiaparabrisas trasero.
F10	30	Cierres.
F27	5	Alarma (preparación).
F29	20	Pantalla táctil.
F31	15	Radio.
F32	15	Toma de 12 V.
F35	5	Ajuste de altura del haz de los faros, control de tracción.
F36	5	Luz de lectura, luz de techo.

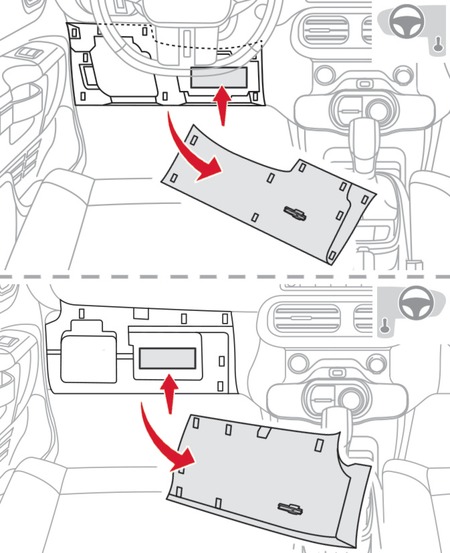

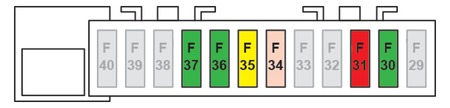

Esquema de fusibles a la derecha

Número	Amperaje [A]	Descripción
F30	30	Luneta trasera calefactable.
F31	10	Espejos retrovisores calefactables.
F34	25	Módulo de enganche de remolque.
F35	20	Módulo de enganche de remolque.
F36	30	Elevalunas eléctricos en las puertas delanteras.
F37	30	Asientos delanteros calefactables.

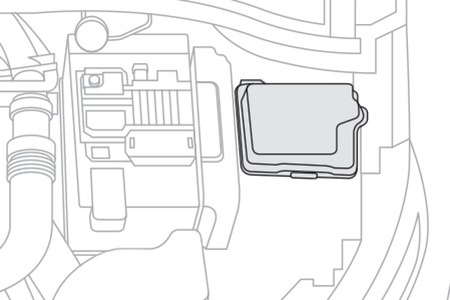

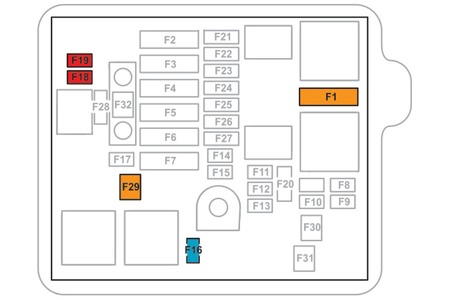

Fusibles en el compartimento del motor

Número	Amperaje [A]	Descripción
F1	40	Aire acondicionado.
F16	15	Faros antiniebla delanteros.
F18	10	Faro de cruce derecho.
F19	10	Faro de cruce izquierdo.
F29	40	Limpiaparabrisas.

Sobre el Citroen C4 Cactus (2014-2021)

El Citroen C4 Cactus, fabricado entre 2014 y 2021, es un crossover compacto que se distingue por su diseño único y elementos innovadores. Este modelo es conocido por sus característicos paneles «Airbump» en los laterales, que proporcionan protección contra pequeños golpes. El Citroen C4 Cactus ofrece diversas opciones de motor, incluyendo variantes de gasolina y diésel, diseñadas para ofrecer un consumo eficiente de combustible y una conducción suave. El interior del vehículo es espacioso y cómodo, con tecnologías y funciones modernas que aumentan el confort y la seguridad en la conducción.

Esquema de la caja de fusibles del Citroen C4 Cactus

Esta página muestra el esquema de la caja de fusibles para el Citroen C4 Cactus, que es esencial para el correcto mantenimiento y reparación de los sistemas eléctricos del vehículo. Las ubicaciones típicas de la caja de fusibles para este modelo incluyen el compartimento del motor y el interior del vehículo, generalmente cerca del salpicadero. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Al reemplazar fusibles, es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños a los sistemas eléctricos. La caja de fusibles es un elemento clave para la seguridad y funcionalidad del vehículo, por lo que es importante disponer de información precisa sobre su configuración.
