Citroën Xsara Picasso (1998-2012) – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del Citroën Xsara Picasso 1998-2012, obtendrás información sobre la ubicación de los paneles de fusibles en el coche y aprenderás la asignación de cada fusible (distribución de fusibles).
Citroën Xsara Picasso (1998-2012) – diagrama de la caja de fusibles
Año de fabricación: 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012.

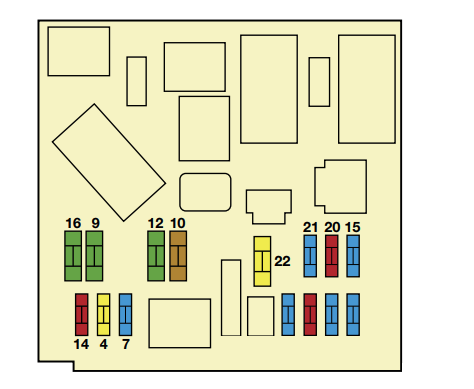

Caja de fusibles del salpicadero
Para acceder a los fusibles debajo del salpicadero, abre la tapa
| Nr | Amperaje [A] | Descripción |
|---|---|---|
| Nr | Amperaje [A] | Descripción |
| F1 | 15 A | Toma de diagnóstico; Gancho de remolque. |
| F2 | – | No se usa |
| F3 | – | No se usa |
| F4 | 20 A | ECU del sistema de navegación; Salpicadero;
Sistema de audio; Sistema de aditivos para diésel; Controles del volante. |
| F5 | 15 A | – |
| F6 | 10 A | Toma de diagnóstico |
| F7 | 15 A | Sensor de lluvia y luz solar |
| F8 | – | No se usa |
| F9 | 30 A | Techo practicable; Ventanas traseras eléctricas. |
| F10 | 40 A | Luneta trasera térmica; Desempañado de espejos. |
| Nr | Amperaje [A] | Descripción |
|---|---|---|
| F11 | 15 A | Limpiaparabrisas trasero |
| F12 | 30 A | Elevalunas eléctricos delanteros |
| F13 | – | No se usa |
| F14 | 10 A | Controles del volante; Sistema de aditivos para diésel;
Airbag; Asistencia al aparcamiento. |
| F15 | 15 A | Salpicadero; Radio;
Aire acondicionado; Navegación. |
| F16 | 30 A | Cierre centralizado |
| F17 | – | No se usa |
| F18 | – | No se usa |
| F19 | – | No se usa |
| F20 | 10 A | Luz de freno derecha |
| F21 | 15 A | Luz de freno izquierda |
| F22 | 20 A | Iluminación interior; Encendedor de cigarrillos;
Iluminación de 12V; Iluminación de la guantera. |
Fusibles del compartimento del motor
Para acceder a los fusibles de la caja de fusibles debajo del capó, desconecta la tapa.
| Nr | Amperaje [A] | Descripción |
|---|---|---|
| F1 | 10 A | Luz de marcha atrás; Sensor de agua en el diésel;
Líquido refrigerante. |
| F2 | 15 A | Bomba de combustible |
| F3 | 10 A | ECU del ABS |
| F4 | 10 A | ECU del motor; ECU de la transmisión automática. |
| F5 | 10 A | Transmisión automática; Sistema de aditivos para diésel. |
| F6 | 15 A | Faros antiniebla delanteros |
| F7 | 15 A | Iluminación automática |
| F8 | 20 A | ECU del motor |
| F9 | 15 A | Faro de cruce izquierdo |
| F10 | 15 A | Faro de cruce derecho |
| F11 | 10 A | Haz principal izquierdo |
| F12 | 10 A | Haz principal derecho |
| F13 | 15 A | Advertencia |
| F14 | 10 A | Bomba del limpiaparabrisas delantero/trasero |
| F15 | 30 A | Sensores del motor; Bobinas de encendido;
Inyectores; Válvulas electromagnéticas. |
| F 16 | 30 A | Bomba de aire |
| F17 | 30 A | Limpiaparabrisas |
| F18 | 40 A | Ventilador del aire acondicionado |
Acerca del Citroën Xsara Picasso (1998-2012)
El Citroën Xsara Picasso es un monovolumen compacto que se fabricó desde 1998 hasta 2012. Este modelo fue popular por su amplitud y comodidad, lo que lo hacía ideal para familias. El Xsara Picasso ofrecía diversas opciones de motor, incluyendo variantes de gasolina y diésel, que proporcionaban un rendimiento equilibrado y un consumo de combustible eficiente. El diseño del vehículo se caracterizaba por sus formas redondeadas y grandes ventanales, lo que aseguraba una buena visibilidad y un interior luminoso. Gracias a su fiabilidad y practicidad, este modelo ganó muchos seguidores en todo el mundo.
Diagrama de la caja de fusibles del Citroën Xsara Picasso
Esta página muestra el diagrama de la caja de fusibles del Citroën Xsara Picasso, que es clave para identificar y reemplazar los fusibles. En este modelo, la caja de fusibles se encuentra típicamente debajo del salpicadero en el lado del conductor y en el compartimento del motor. El diagrama muestra los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es esencial para el correcto funcionamiento del vehículo, por lo que es importante conocer su disposición y las funciones de cada fusible.
