Citroen C3 (2002-2022) – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del Citroën C3 2002-2022, obtendrás información sobre la ubicación de los paneles de fusibles en el coche y aprenderás la asignación de cada fusible (distribución de fusibles).
Citroen C3 mk1 (2002-2009) – esquema de la caja de fusibles
Año de fabricación: 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009.
El fusible del encendedor de cigarrillos (toma de corriente) en el Citroen C3 mk1 (2002-2009) es el fusible 9 en la caja de fusibles debajo del salpicadero.
Caja de fusibles debajo del salpicadero
| Número | Amperaje [A] | Descripción |
| 3 | 5 | Airbag |
| 4 | 10 | Toma de diagnóstico;
Aditivo para filtro de partículas; Interruptor de embrague; Sensor de ángulo de dirección. |
| 5 | 30 | Cristal trasero;
Techo practicable. |
| 6 | 30 | Líquido limpiaparabrisas |
| 8 | 20 | Reloj digital;
Controles en el volante; Radio; Pantalla. |
| 9 | 30 | Encendedor de cigarrillos;
Reloj digital; Iluminación interior; Espejo de cortesía. |
| 10 | 15 | Alarma |
| 11 | 15 | Llave de encendido;
Toma de diagnóstico. |
| 12 | 15 | Controlador de airbag;
Sensor de lluvia y luminosidad. |
| 14 | 15 | Asistencia al estacionamiento;
Panel de instrumentos; Aire acondicionado; Teléfono Bluetooth®. |
| 15 | 30 | Cierre centralizado, supercierre |
| 17 | 40 | Cristal trasero calefactado |
| 18 | VENTILADOR | SHUNT ESTACIONAMIENTO CLIENTE |
Caja de fusibles debajo del capó
| Nr | Amperaje [A] | Descripción |
| 1 | 20 | Sensor de presencia de agua en el diésel |
| 2 | 15 | Bocina |
| 3 | 10 | Líquido limpiaparabrisas |
| 4 | 20 | Sistema de pulverización de faros |
| 5 | 15 | Bomba de combustible |
| 6 | 10 | Dirección asistida |
| 7 | 10 | Sensor de nivel de refrigerante |
| 8 | 25 | Motor de arranque |
| 9 | 10 | Controlador ABS, ESP |
| 10 | 30 | Actuadores del motor
(bobina de encendido, electroválvula, sensor de oxígeno, inyección); Vaciado del depósito. |
| 11 | 40 | Ventilador de refrigeración |
| 12 | 30 | Limpiaparabrisas |
| 14 | 30 | Bomba de aire (versión gasolina) – calentador diésel |
Citroen C3 (2009-2016) – esquema de fusibles
Año de fabricación: 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016.
El fusible del encendedor de cigarrillos (toma de corriente) en el Citroen C3 mk3 (2009-2016) es el fusible F9 en la caja de fusibles debajo del salpicadero.
Caja de fusibles debajo del salpicadero
| Nr | Amperaje [A] | Descripción |
| FH36 | 5 | Unidad de relé de remolque |
| F37 | – | No se utiliza |
| F38 | 20 | Amplificador HiFi |
| FH39 | – | No se utiliza |
| F40 | 30 | Unidad de relé de remolque |
Citroen C3 – fusibles – descripción
| Nº | Amperaje [A] | Descripción |
| F1 | 15 | Limpiaparabrisas |
| F2 | – | No se utiliza |
| F3 | 5 | Unidad de control de airbags y pretensores. |
| F4 | 10 | Aire acondicionado; Interruptor del compresor; Espejo electrocromático; Bomba del filtro de partículas (diésel); Toma de diagnóstico; Sensor de flujo de aire (diésel). |
| F5 | 30 | Elevalunas eléctricos; Ventanas de pasajeros; Motor del elevalunas delantero. |
| F6 | 30 | Motores de las ventanillas traseras y motor de la ventanilla del conductor. |
| F7 | 5 | Luz de techo; Luces de lectura laterales. |
| F8 | 20 | Pantalla multifunción; Sistema de audio; Radio de navegación; Panel de instrumentos con reloj; Unidad central de alarma; Sirena de advertencia. |
| F9 | 30 | Sistema de audio (segunda mano); Toma de 12 V; Alimentación para navegación portátil. |
| F10 | 15 | Controles en el volante. |
| F11 | 15 | Encendido; Toma de diagnóstico; Controlador de la transmisión automática. |
| F12 | 15 | Sensor de lluvia/luz; Relé de remolque; Módulo de autoescuela. |
| F13 | 5 | Interruptor principal, relé del motor. |
| F14 | 15 | Unidad de control de asistencia al estacionamiento, Unidad de control de airbags; Panel de instrumentos; Climatizador automático; USB Box; Amplificador HiFi. |
| F15 | 30 | Frenos |
| F 16 | – | No se utiliza |
| F17 | 40 | Desempañado / descongelación de la luneta trasera y los espejos exteriores. |
| SH | – | Bypass PARC. |
Esquema de fusibles en el compartimento del motor
| Nº | Amperaje [A] | Descripción |
| F1 | 20 | Alimentación de la unidad de control del motor; Relé de control del grupo de ventiladores de refrigeración; Relé principal multifunción de control del motor; Bomba de inyección (Diésel). |
| F2 | 15 | Bocina |
| F3 | 10 | Dispositivo de pulverización del parabrisas delantero y trasero |
| F4 | 20 | Luces diurnas |
| F5 | 15 | Calentador de gasóleo (Diésel); Bomba de aditivo del filtro de partículas (Diésel); Sensor de flujo de aire (Diésel); Electroválvula EGR (Diésel); Bomba de combustible (1.1i y 1.4i); Calentador soplado y electroválvulas (VTi). |
| F6 | 10 | Unidad de control ABS/ESP; Interruptor de parada adicional. |
| F7 | 10 | Dirección asistida eléctrica; Transmisión automática. |
| F8 | 25 | Control del motor de arranque. |
| F9 | 10 | Unidad de conmutación y protección (Diésel) |
| F10 | 30 | Calentador de combustible (Diésel); Calentador soplado (1.1i, 1.4i y Diésel); Bomba de combustible (VTi); Inyectores y bobinas de encendido (gasolina); Termostato electrónico y electroválvula de despresurización del depósito (1.1i y 1.4i). |
| F11 | 40 | Ventilador del calentador |
| F12 | 30 | Escobilla del limpiaparabrisas delantero lento/rápido |
| F13 | 40 | Alimentación de la interfaz de sistemas integrados (encendido positivo). |
| F14 | 30 | Suministro Valvetronic (VTi) |
| F15 | 10 | Faros de carretera derechos |
| F 16 | 10 | Faros de carretera izquierdos |
| F17 | 15 | Faros de cruce izquierdos |
| F18 | 15 | Faros de cruce derechos |
| F19 | 15 | Sensores de oxígeno y electroválvulas (VTi); Electroválvulas (Diésel); Electroválvula EGR (Diésel). |
| F20 | 10 | Bombas; Termostato electrónico (VTi); Sensor de agua en el combustible (Diésel). |
| F21 | 5 | Alimentación del control del grupo de ventiladores; ABS/ESP. |
| MF1 | 60 | Montaje del ventilador |
| MF2 | 30 | Bomba ABS/ESP |
| MF3 | 30 | Electroválvulas ABS/ESP |
| MF4 | 60 | Alimentación de la interfaz de sistemas integrados (BSI). |
| MF5 | 60 | Alimentación de la interfaz de sistemas integrados (BSI). |
| MF6 | – | No se utiliza |
| MF7 | – | Panel de fusibles en el habitáculo |
| MF8 | – | No se utiliza |
Citroen C3 (2017-2019) – esquema de la caja de fusibles
Año de fabricación: 2017, 2018, 2019.
El fusible del encendedor de cigarrillos (toma de corriente) en el Citroen C3 es el fusible F32 (toma delantera de 12 V) en la caja de fusibles 2 del salpicadero (caja de fusibles inferior).
Ubicación de la caja de fusibles
Cajas de fusibles en el salpicadero
Vehículos con volante a la izquierda:
2 cajas de fusibles están ubicadas en la parte inferior del salpicadero, debajo del volante.
Retire la tapa tirando de la esquina superior izquierda y luego hacia la derecha.
Vehículos con volante a la derecha:
2 cajas de fusibles están ubicadas en la parte inferior del salpicadero, en la guantera.
Abra la tapa de la guantera, retire la cubierta protectora, retire completamente la tapa y gírela.
Compartimento del motor
Se encuentra en el compartimento del motor cerca de la batería.
Esquemas de la caja de fusibles
2017
Caja de fusibles del salpicadero 1 (caja de fusibles superior)
Asignación de fusibles en la caja de fusibles del salpicadero 1
| Nr | Amp [A] | Descripción |
|---|---|---|
| F29 | – | No se utiliza. |
| F30 | 30 | Luneta trasera térmica. |
| F31 | 10 | Espejos calefactables. |
| F32 | – | No se utiliza. |
| F33 | 40 | Elevalunas eléctricos delanteros. |
| F34 | 40 | Elevalunas eléctricos traseros. |
| F35 | 30 | Asientos delanteros calefactables (excepto Reino Unido). |
| F36 | – | No se utiliza. |
| F37 | – | No se utiliza. |
| F38 | – | No se utiliza. |
| F39 | – | No se utiliza. |
| F40 | – | No se utiliza. |

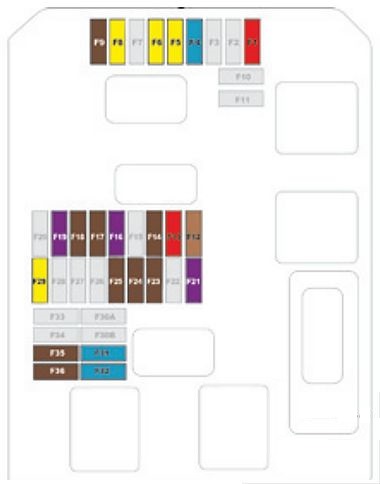

Esquema de fusibles del salpicadero 2 (esquema de fusibles inferior)
Asignación de fusibles en el esquema de fusibles del salpicadero 2
| Nr | Amp [A] | Descripción |
|---|---|---|
| Nr | Amp [A] | Descripción |
| F1 | 10 | Espejo especial; Luneta trasera térmica; Bomba del filtro de partículas (diésel); Sensores de aparcamiento; Dirección asistida; Sistema GLP; Interruptor del pedal del embrague; Ajuste del espejo exterior. |
| F10 (+) – F11 (masa) | 30 | Bloqueo/desbloqueo de puertas y tapa del depósito (según motor). |
| F13 | 10 | Sensor de lluvia y luz; Aire acondicionado; Cámara delantera. |
| F14 | 5 | Alarma; Unidad telemática. |
| F 16 | 3 | Transmisión automática; Interruptor del pedal de freno; Sistema Stop & Start. |
| F17 | 5 | Panel de instrumentos; Módulo de aprendizaje de conducción. |
| F18 | 5 | Aire acondicionado; Indicador de posición de la palanca de cambios (transmisión automática). |
| F19 | 3 | Controles en el volante. |
| F21 | 3 | Interruptor o botón START / STOP. |
| F23 | 5 | Testigos de advertencia de cinturones de seguridad desabrochados. |
| Nr | Amp [A] | Descripción |
|---|---|---|
| F24 | 5 | Sensores de aparcamiento; Cámara de marcha atrás; Pantalla telemática. |
| F25 | 5 | Unidad de control de airbags. |
| F29 | 20 | Sistema de audio-telemática. |
| F31 | 15 | Sistema de audio (accesorios). |
| F32 | 15 | Toma delantera de 12 V. |
| F35 | 5 | Ajuste de altura de faros; Toma de diagnóstico; Calefacción adicional (según equipamiento). |
| F36 | 5 | Luz de lectura delantera. |
| F4 | 15 | Bocina |
| F6 (+) – F5 (masa) | 20 | Bomba del lavaparabrisas delantero y trasero. |
| F8 | 20 | Limpiaparabrisas trasero. |
| F9 | 5 | Luz de lectura delantera. |
Compartimento del motor
Asignación de fusibles en el compartimento del motor
| Nr | Amp [A] | Descripción |
|---|---|---|
| Nr | Amp [A] | Descripción |
| F1 | 40 | Aire acondicionado. |
| F10 | 15 | Control del motor. |
| F11 | 20 | Control del motor. |
| F12 | 5 | Control del motor. |
| F13 | 5 | Control del motor. |
| F14 | 5 | Unidad de estado de carga de la batería (según motor). |
| F15 | 5 | No se utiliza. |
| F 16 | 20 | Faros antiniebla delanteros. |
| F17 | 5 | Control del motor. |
| F18 | 10 | Faro de cruce derecho. |
| F19 | 10 | Faro de cruce izquierdo. |
| F2 | 60 | ABS / ESP. |
| F20 | 30 | Control del motor. |
| F21 | 30 | Motor de arranque (según motor). |
| F22 | 30 | No se utiliza. |
| Nr | Amp [A] | Descripción |
|---|---|---|
| F23 | 40 | Unidad de arranque (con Stop & Start y según motor). |
| F24 | 40 | Caja de fusibles del habitáculo. |
| F25 | 40 | Preparación para enganche de remolque. |
| F26 | 15 | Transmisión automática o sistema GLP. |
| F27 | 25 | Interfaz de sistemas integrados (BSI). |
| F28 | 30 | Sistema de control de emisiones (AdBlue). |
| F29 | 40 | Limpiaparabrisas. |
| F3 | 50 | Caja de fusibles del habitáculo. |
| F30 | 40 | Dispositivo de calefacción diésel. |
| F31 | 80 | Calefacción adicional (según equipamiento). |
| F32 | 80 | Dirección asistida. |
| F4 | 30 | ABS / ESP. |
| F5 | 70 | Interfaz de sistemas integrados (BSI). |
| F6 | 60 | Grupo de ventiladores de refrigeración. |
| F7 | 80 | Interfaz de sistemas integrados (BSI). |
| F8 | 15 | Control del motor. |
| F9 | 15 | Control del motor. |
Citroen C3 – esquema de la caja de fusibles
Año de fabricación: 2020, 2021.
El fusible del encendedor de cigarrillos (toma de corriente) en el Citroen C3 es el fusible F32 (toma delantera de 12 V) en la caja de fusibles 2 del salpicadero (caja de fusibles inferior).
Ubicación de la caja de fusibles
Cajas de fusibles en el salpicadero
Vehículos con volante a la izquierda:
2 cajas de fusibles están ubicadas en la parte inferior del salpicadero, debajo del volante.
Retire la tapa tirando de la esquina superior izquierda y luego hacia la derecha.

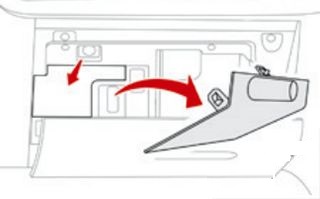

Vehículos con volante a la derecha:
2 cajas de fusibles están ubicadas en la parte inferior del salpicadero, en la guantera.
Abra la tapa de la guantera, retire la cubierta protectora, retire completamente la tapa y gírela.

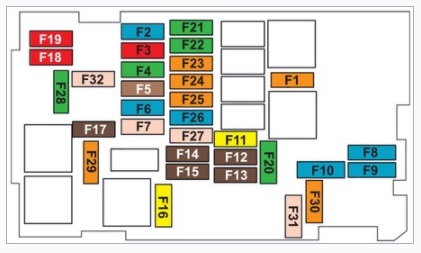

Compartimento del motor
Se encuentra en el compartimento del motor cerca de la batería.
Vehículos fabricados desde el 23.10.2019 hasta el 31.05.2020 y desde el 01.06.2020
Esquemas de la caja de fusibles

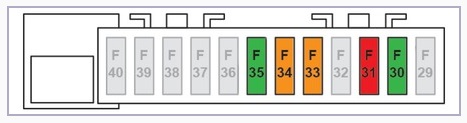

Caja de fusibles del salpicadero 1 (caja de fusibles superior)
Asignación de fusibles en la caja de fusibles del salpicadero 1
| Número | Amperaje [A] | Descripción |
|---|---|---|
| F29 | – | No se utiliza. |
| F30 | – | No se utiliza. |
| F31 | 10 | Espejos calefactables |
| F32 | – | No se utiliza. |
| F33 | 40 | Elevalunas eléctricos delanteros. |
| F34 | 40 | Elevalunas eléctricos traseros. |
| F35 | 30 | Asientos delanteros calefactables. |
| F36 | – | No se utiliza. |
| F37 | – | No se utiliza. |
| F38 | – | No se utiliza. |
| F39 | – | No se utiliza. |
| F40 | – | No se utiliza. |
Esquema de fusibles del salpicadero 2 (esquema de fusibles inferior)
Asignación de fusibles en el esquema de fusibles del salpicadero 2
| Nr | Amp [A] | Descripción |
|---|---|---|
| Nr | Amp [A] | Descripción |
| F1 | 10 | Espejo especial; Luneta trasera térmica; Bomba del filtro de partículas (diésel); Sensores de aparcamiento; Dirección asistida; Sistema GLP; Interruptor del pedal del embrague; Ajuste del espejo exterior. |
| F10 (+) – F11 (masa) | 30 | Bloqueo/desbloqueo de la tapa del depósito de combustible (según motor). |
| F13 | 10 | Sensor de lluvia y luz; Aire acondicionado; Cámara delantera. |
| F14 | 5 | Alarma; Unidad telemática. |
| F 16 | 3 | Transmisión automática; Interruptor del pedal de freno; Sistema Stop & Start. |
| F17 | 5 | Panel de instrumentos; Módulo de aprendizaje de conducción. |
| F18 | 5 | Aire acondicionado; Indicador de posición de la palanca de cambios (transmisión automática). |
| F19 | 3 | Controles en el volante. |
| F21 | 3 | Interruptor o botón START / STOP. |
| F23 | 5 | Testigos de advertencia de cinturones de seguridad desabrochados. |
| Nr | Amp [A] | Descripción |
|---|---|---|
| F24 | 5 | Sensores de aparcamiento; Cámara de marcha atrás; Pantalla telemática. |
| F25 | 5 | Unidad de control de airbags. |
| F29 | 20 | Sistema de audio-telemática. |
| F31 | 15 | Sistema de audio (accesorios). |
| F32 | 15 | Toma delantera de 12 V. |
| F35 | 5 | Ajuste de altura de faros; Toma de diagnóstico; Calefacción adicional (según equipamiento). |
| F36 | 5 | Luz de lectura delantera. |
| F4 | 15 | Bocina |
| F6 (+) – F5 (masa) | 20 | Bomba del lavaparabrisas delantero y trasero. |
| F8 | 20 | Limpiaparabrisas trasero. |
| F9 | 5 | Luz de lectura delantera. |
Compartimento del motor
Asignación de fusibles en el compartimento del motor
| Número | Amperaje [A] | Descripción |
|---|---|---|
| Número | Amperaje [A] | Descripción |
| F1 | 40 | Aire acondicionado. |
| F10 | 15 | Control del motor. |
| F11 | 20 | Control del motor. |
| F12 | 5 | Control del motor. |
| F13 | 5 | Control del motor. |
| F14 | 5 | Unidad de estado de carga de la batería (según motor). |
| F15 | 5 | No se utiliza. |
| F16 | 20 | Faros antiniebla delanteros. |
| F17 | 5 | Control del motor. |
| F18 | 10 | Faro de cruce derecho. |
| F19 | 10 | Faro de cruce izquierdo. |
| F2 | 60 | ABS / ESP. |
| F20 | 30 | Control del motor. |
| F21 | 30 | Motor de arranque (según motor). |
| F22 | 30 | No se utiliza. |
| Número | Amperaje [A] | Descripción |
|---|---|---|
| F23 | 40 | Unidad del motor de arranque (con Stop & Start y según motor). |
| F24 | 40 | Caja de fusibles del habitáculo. |
| F25 | 40 | Preparación para enganche de remolque. |
| F26 | 15 | Transmisión automática o sistema GLP. |
| F27 | 25 | Interfaz de sistemas integrados (BSI). |
| F28 | 30 | Sistema de control de emisiones (AdBlue). |
| F29 | 40 | Limpiaparabrisas delanteros. |
| F3 | 50 | Caja de fusibles del habitáculo. |
| F30 | 40 | Dispositivo de calefacción diésel. |
| F31 | 80 | Calefacción adicional (según equipamiento). |
| F32 | 80 | Dirección asistida. |
| F4 | 30 | ABS / ESP. |
| F5 | 70 | Interfaz de sistemas integrados (BSI). |
| F6 | 60 | Grupo de ventiladores de refrigeración. |
| F7 | 80 | Interfaz de sistemas integrados (BSI). |
| F8 | 15 | Control del motor. |
| F9 | 15 | Control del motor. |
Esquema de fusibles y relés – Citroën C3
Se aplica a vehículos fabricados en los años:
2022.
El fusible del encendedor de cigarrillos (toma de corriente) en el Citroën C3 es el fusible F32 (toma delantera de 12 V) en la caja de fusibles 2 del salpicadero (caja de fusibles inferior).
Cajas de fusibles en el salpicadero
Vehículos con volante a la izquierda:
2 cajas de fusibles están ubicadas en la parte inferior del salpicadero, debajo del volante.
Retire la tapa tirando de la esquina superior izquierda y luego hacia la derecha.
Vehículos con volante a la derecha:
2 cajas de fusibles están ubicadas en la parte inferior del salpicadero, en la guantera.
Abra la tapa de la guantera, retire la cubierta protectora, retire completamente la tapa y gírela.
Caja de fusibles del salpicadero 1 (caja de fusibles superior)
| Número | Amperaje [A] | Descripción |
|---|---|---|
| F29 | – | No se utiliza. |
| F30 | – | No se utiliza. |
| F31 | 10 | Espejos calefactables |
| F32 | – | No se utiliza. |
| F33 | 40 | Elevalunas eléctricos delanteros. |
| F34 | 40 | Elevalunas eléctricos traseros. |
| F35 | 30 | Asientos delanteros calefactables. |
| F36 | – | No se utiliza. |
| F37 | – | No se utiliza. |
| F38 | – | No se utiliza. |
| F39 | – | No se utiliza. |
| F40 | – | No se utiliza. |
Esquema de fusibles del salpicadero 2 (esquema de fusibles inferior)
| Número | Amperaje [A] | Descripción |
|---|---|---|
| Número | Amperaje [A] | Descripción |
| F1 | 10 | Espejo especial electrocromático; Luneta trasera térmica; Bomba del filtro de partículas (diésel); Sensores de aparcamiento; Dirección asistida; Sistema GLP; Interruptor del pedal del embrague; Ajuste del espejo exterior. |
| F10 (+) –F11 (masa) | 30 | Bloqueo/desbloqueo de la tapa del depósito de combustible (según motor). |
| F13 | 10 | Sensor de lluvia y luz; Aire acondicionado; Cámara delantera. |
| F14 | 5 | Alarma; Unidad telemática. |
| F 16 | 3 | Transmisión automática; Interruptor del pedal de freno; Sistema Start & Stop. |
| F17 | 5 | Panel de instrumentos; Módulo de aprendizaje de conducción. |
| F18 | 5 | Aire acondicionado; Indicador de posición de la palanca de cambios (transmisión automática). |
| F19 | 3 | Controles en el volante. |
| F21 | 3 | Interruptor o botón START / STOP. |
| F23 | 5 | Testigos de cinturones de seguridad desabrochados. |
| Número | Amperaje [A] | Descripción |
|---|---|---|
| F24 | 5 | Sensores de aparcamiento; Cámara de marcha atrás; Pantalla telemática. |
| F25 | 5 | Unidad de control de airbags. |
| F29 | 20 | Sistema de audio-telemática. |
| F31 | 15 | Sistema de audio (accesorios). |
| F32 | 15 | Toma delantera de 12 V. |
| F35 | 5 | Ajuste de altura de faros; Toma de diagnóstico; Calefacción adicional (según equipamiento). |
| F36 | 5 | Luz de lectura delantera. |
| F4 | 15 | Bocina |
| F6 (+) –F5 (masa) | 20 | Bomba del lavaparabrisas delantero y trasero. |
| F8 | 20 | Limpiaparabrisas trasero. |
| F9 | 5 | Luz de lectura delantera. |
Motor
Se encuentra en el compartimento del motor cerca de la batería.
| Número | Amperaje [A] | Descripción |
|---|---|---|
| Número | Amperaje [A] | Descripción |
| F1 | 40 | Aire acondicionado. |
| F10 | 15 | Control del motor. |
| F11 | 20 | Control del motor. |
| F12 | 5 | Control del motor. |
| F13 | 5 | Control del motor. |
| F14 | 5 | Unidad de estado de carga de la batería (según motor). |
| F15 | 5 | No se utiliza. |
| F16 | 20 | Faros antiniebla delanteros. |
| F17 | 5 | Control del motor. |
| F18 | 10 | Faro de cruce derecho. |
| F19 | 10 | Faro de cruce izquierdo. |
| F2 | 60 | ABS / ESP. |
| F20 | 30 | Control del motor. |
| F21 | 30 | Motor de arranque (según motor). |
| F22 | 30 | No se utiliza. |
| Número | Amperaje [A] | Descripción |
|---|---|---|
| F23 | 40 | Unidad del motor de arranque (con Stop & Start y según motor). |
| F24 | 40 | Caja de fusibles del habitáculo. |
| F25 | 40 | Preparación para enganche de remolque. |
| F26 | 15 | Transmisión automática o sistema GLP. |
| F27 | 25 | Interfaz de sistemas integrados (BSI). |
| F28 | 30 | Sistema de control de emisiones (AdBlue). |
| F29 | 40 | Limpiaparabrisas delanteros. |
| F3 | 50 | Caja de fusibles del habitáculo. |
| F30 | 40 | Calefacción de combustible diésel. |
| F31 | 80 | Calefacción adicional (según equipamiento). |
| F32 | 80 | Dirección asistida. |
| F4 | 30 | ABS / ESP. |
| F5 | 70 | Interfaz de sistemas integrados (BSI). |
| F6 | 60 | Grupo de ventiladores de refrigeración. |
| F7 | 80 | Interfaz de sistemas integrados (BSI). |
| F8 | 15 | Control del motor. |
| F9 | 15 | Control del motor. |
Sobre el Citroen C3 (2002-2022)
El Citroen C3 es un automóvil compacto que se fabrica desde 2002. Este modelo se ha vuelto popular gracias a su diseño moderno, interior cómodo y motores eficientes. A lo largo de los años de producción, se han ofrecido varias motorizaciones, incluyendo motores de gasolina y diésel, que proporcionaban diferentes niveles de potencia y consumo de combustible. El Citroen C3 es conocido por su fiabilidad y practicidad, lo que lo convierte en un vehículo ideal tanto para entornos urbanos como para viajes largos. A lo largo de los años, ha pasado por varias modernizaciones que han traído mejoras en tecnología y seguridad.
Esquema de la caja de fusibles del Citroen C3
Esta página muestra el esquema de la caja de fusibles para el Citroen C3, que es esencial para el mantenimiento y las reparaciones correctas del vehículo. La caja de fusibles se encuentra generalmente en el interior del vehículo, debajo del salpicadero o en el compartimento del motor. El esquema muestra los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para la seguridad y la funcionalidad del vehículo, por lo que es importante tener una visión general de su disposición y función.
