Citroen C2 (2003-2009) – caja de fusibles
En este artículo, encontrará diagramas de la caja de fusibles del Citroën C2 2003-2009, obtendrá información sobre la ubicación de los paneles de fusibles dentro del automóvil y aprenderá la asignación de cada fusible (diseño de fusibles).
Citroen C2 (2003-2009) – diagrama de fusibles
Año de producción: 2003, 2004, 2005, 2006, 2007, 2008, 2009.
El fusible del encendedor de cigarrillos (toma de corriente) en el Citroen C2 (2003-2009) es el fusible 9 en la caja de fusibles debajo del salpicadero.
Caja de fusibles debajo del salpicadero
| Nr | Amperios [A] | Descripción |
| 3 | 5 | Airbag |
| 4 | 10 | Toma de diagnóstico; Aditivo para filtro de partículas;
Interruptor de embrague; Sensor de ángulo de dirección. |
| 5 | 30 | – |
| 6 | 30 | Líquido limpiaparabrisas |
| 8 | 20 | Reloj digital; Control en el volante;
Radio; Pantalla. |
| 9 | 30 | Encendedor de cigarrillos; Reloj digital;
Luces interiores; Espejo de cortesía. |
| 10 | 15 | Alarma |
| 11 | 15 | Llave de encendido; Toma de diagnóstico. |
| 12 | 15 | Controlador de airbag; Sensor de lluvia y luz. |
| 14 | 15 | Asistencia de estacionamiento; Salpicadero;
Aire acondicionado; Teléfono Bluetooth®. |
| 15 | 30 | Cierre centralizado; Supercierre. |
| 17 | 40 | Descongelación – desempañado de la luneta trasera |
| 18 | DERIVACIÓN | DERIVACIÓN DE ESTACIONAMIENTO DEL CLIENTE |

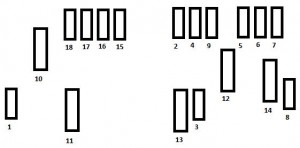

Diagrama de fusibles en el compartimento del motor
| Nr | Amperios [A] | Descripción |
| 1 | 20 | Sensor de presencia de agua en el diésel |
| 2 | 15 | Bocina |
| 3 | 10 | Líquido limpiaparabrisas |
| 4 | 20 | Dispositivo de pulverización de faros |
| 5 | 15 | Bomba de combustible |
| 6 | 10 | Dirección asistida |
| 7 | 10 | Sensor de nivel de refrigerante |
| 8 | 25 | Arranque |
| 9 | 10 | ECU (ABS, ESP) |
| 10 | 30 | Actuadores del motor (bobina de encendido, electroválvula, sensor de oxígeno, inyección), vaciado del depósito |
| 11 | 40 | Ventilador de refrigeración |
| 12 | 30 | Limpiaparabrisas |
| 14 | 30 | Bomba de aire (versión gasolina); Calentador diésel. |
Acerca del Citroen C2 (2003-2009)
El Citroen C2, fabricado entre 2003 y 2009, es un coche urbano compacto que se caracteriza por su practicidad y diseño elegante. Este modelo fue especialmente popular entre los conductores más jóvenes gracias a su maniobrabilidad y motores económicos. El Citroen C2 estaba disponible con varias motorizaciones, incluyendo motores de gasolina y diésel, que ofrecían diferentes potencias y consumo de combustible. El interior del vehículo fue diseñado con énfasis en la comodidad y la funcionalidad, ofreciendo suficiente espacio para pasajeros y equipaje. Gracias a sus dimensiones compactas, el C2 era ideal para la conducción en ciudad y el estacionamiento en espacios reducidos.
Diagrama de la caja de fusibles del Citroen C2
Esta página muestra el diagrama de la caja de fusibles del Citroen C2, que es esencial para el mantenimiento adecuado y la resolución de problemas del sistema eléctrico del vehículo. La caja de fusibles en este modelo se encuentra típicamente debajo del salpicadero en el lado del conductor y también en el compartimento del motor. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Al reemplazar los fusibles, es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños al sistema eléctrico. La comprensión y el uso correctos del diagrama de la caja de fusibles pueden ayudar a prevenir muchos problemas y garantizar una larga vida útil del vehículo.
