Citroen C1 (2005-2016) – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del Citroën C1 2005-2016, obtendrás información sobre la ubicación de los paneles de fusibles dentro del coche y aprenderás la asignación de cada fusible (distribución de fusibles).
Citroen C1 – diagrama de la caja de fusibles
El Citroën C1 es un coche pequeño del segmento A. El vehículo es el más pequeño ofrecido por el fabricante francés. Es el mismo segmento que el Toyota Aygo, o el Peugeot 107 y 108. Lo más interesante es que todos estos coches se fabrican en Colonia, República Checa, en la planta de TPCA (Toyota Peugeot Citroen Automobile). El modelo que se presenta aquí es su primera versión, fabricada desde 2005.
Año de fabricación: 2005, 2006, 2007.
El fusible del encendedor de cigarrillos (toma de corriente) en el Citroen C1 es el fusible 11 en la caja de fusibles debajo del salpicadero.

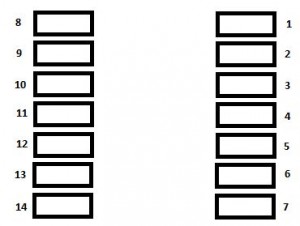

Caja de fusibles debajo del salpicadero
| Número | Amperaje [A] | Descripción |
| 1 | 10 | Luces de freno;
ABS; Transmisión SensoDrive. |
| 2 | 25 | Cierre centralizado |
| 3 | 20 | Luneta trasera térmica |
| 4 | 7,5 | Luces traseras;
Iluminación de la matrícula; Salpicadero; Pantalla. |
| 5 | 7,5 | Conector de diagnóstico |
| 6 | 7,5 | Luces antiniebla traseras;
Salpicadero; Transmisión SensoDrive. |
| 7 | – | No se usa |
| 8 | 7,5 | ABS;
Dirección asistida; Aire acondicionado; Ventilador de refrigeración. |
| 9 | 10 | Luces traseras;
Cierre centralizado; Elevalunas eléctricos; Luneta trasera térmica; Velocímetro; Aire acondicionado; Calefacción; Tacómetro (opcional). |
| 10 | 20 | Limpiaparabrisas delantero y trasero |
| 11 | 15 | Radio;
Inmovilización electrónica; Conector de accesorios de 12V (máx. 120 W). |
| 12 | 7,5 | Limpiaparabrisas delantero y trasero;
ABS; Dirección asistida; Cierre centralizado; Aire acondicionado; Elevalunas eléctricos; Luneta trasera térmica; Velocímetro; Ventilador; Tacómetro (opcional). |
| 13 | 15 | Salpicadero;
Unidad de control del motor; Airbag; Transmisión SensoDrive; Inmovilización electrónica. |
| 14 | 7,5 | Aire acondicionado |
Caja de fusibles bajo el capó
| Número | Amperaje [A] | Descripción |
| 1 | 50 | Cambio SensoDrive;
Ventilador de refrigeración (motor diésel). |
| 2 | 20 | Faros con luces diurnas |
| 3 | 25 | Unidad de control ABS |
| 30 | Unidad de control ESP | |
| 4 | 30 | Alimentación del interruptor de encendido |
| 5 | 10 | Luces de emergencia;
Luces de advertencia en el salpicadero; Intermitentes. |
| 6 | 10 | Faros |
| 7 | 15 | Intermitente de velocidad;
Luz interior; Radio; Salpicadero; Tacómetro (opcional). |
| 8 | 15 | Controlador del motor |
| 25 | ||
| 9 | 10 | Bocina |
| 10 | 7,5 | Ventilador de refrigeración (gasolina) |
| 11 | 40 | ABS |
| 50 | ESP | |
| 12 | 15 | Servodirección |
Citroen C1 – diagrama de la caja de fusibles
El fusible del encendedor de cigarrillos (toma de corriente) en el Citroen C1 es el fusible 11 en la caja de fusibles debajo del salpicadero.
Año de fabricación: 2008, 2009, 2010, 2011, 2012, 2013.
2008
Panel de instrumentos
| Número | Amperios [A] | Descripción |
|---|---|---|
| 1 | 10 A | Luces de freno; ABS; Transmisión “SensoDrive”. |
| 2 | 25 A | Cierre/apertura centralizada |
| 3 | 20 A | Calefacción de la luneta trasera |
| 4 | 7,5 A | Iluminación trasera; Iluminación de la matrícula; Salpicadero; Pantalla. |
| 5 | 7,5 A | Toma de diagnóstico |
| 6 | 7,5 A | Luz antiniebla trasera; Salpicadero; Transmisión “SensoDrive”. |
| 7 | – | No se usa |
| 8 | 7,5 A | ABS; Dirección asistida; Aire acondicionado; Unidad de ventilación. |
| 9 | 10 A | Luces traseras; Cierre/apertura centralizada; Elevalunas eléctricos; Calefacción de la luneta trasera; Tacómetro; Aire acondicionado; Calefacción; Velocímetro. |
| 10 | 20 A | Limpiaparabrisas delantero y trasero |
| 11 | 15 A | Sistema de audio; Inmovilización electrónica del motor; Toma de 12 V (máx. 120 W). |
| 12 | 7,5 A | Calefacción de la luneta trasera; ABS; Unidad de ventilación; Limpiaparabrisas delantero y trasero; Dirección asistida; Cierre/apertura centralizada; Aire acondicionado; Elevalunas eléctricos; Tacómetro; Velocímetro. |
| 13 | 15A | Airbag; Unidad de control del motor; Inmovilización electrónica del motor; Transmisión “SensoDrive”; Salpicadero. |
| 14 | 7,5 A | Aire acondicionado |
| 15* | 40 A | Accesorios; Calefacción; ABS; Relé de la unidad de ventilación; Limpiaparabrisas delantero y trasero. |
| 16* | 30 A | Elevalunas eléctricos |
| 17* | 40 A | Calefacción; Aire acondicionado. |
| * Fusibles situados detrás del salpicadero. Para su sustitución, contacte con un servicio oficial CITROËN. |
Compartimento del motor
| Número | Amperios [A] | Descripción |
|---|---|---|
| 1 | 50 A | Cambio “SensoDrive”; Grupo de ventilador (diésel). |
| 2 | 10 A | Faros |
| 2 | 20 A | Faros con luces diurnas |
| 3 | 30 A | Unidad de control ABS/ESP |
| 4 | 30 A | Alimentación del interruptor de encendido |
| 5 | 10 A | Luces de advertencia; Luces de advertencia en el salpicadero; Intermitentes. |
| 6 | 10 A | Faros |
| 7 | 15 A | Luz adicional; Tacómetro; Sistema de audio; Salpicadero; Velocímetro. |
| 8 | 15 A/25 A | Unidad de control del motor de gasolina/diésel |
| 9 | 10 A | Bocina |
| 10 | 30 A | Grupo de ventilador (gasolina) |
| 11 | 50 A | ABS/ESP |
| 12 | 50 A | Dirección asistida |
2010
Panel de instrumentos
| Número | Amperios [A] | Descripción |
|---|---|---|
| 1 | 10 A | Luces de freno; ABS; Funcionamiento “SensoDrive”. |
| 2 | 25 A | Cierre/apertura centralizada |
| 3 | 20 A | Desempañado de la luneta trasera |
| 4 | 7,5 A | Iluminación trasera; Iluminación de la matrícula; Salpicadero; Pantalla. |
| 5 | 7,5 A | Toma de diagnóstico |
| 6 | 7,5 A | Luz antiniebla trasera; Salpicadero; Funcionamiento “SensoDrive”. |
| 7 | – | No se usa |
| 8 | 7,5 A | ABS; Dirección asistida; Aire acondicionado; Unidad de ventilación. |
| 9 | 10 A | Luces traseras; Cierre/apertura centralizada; Elevalunas eléctricos; Desempañado de la luneta trasera; Odómetro; Aire acondicionado; Calefacción; Velocímetro. |
| 10 | 20 A | Limpiaparabrisas delantero y trasero |
| 11 | 15 A | Sistema de audio; Inmovilización electrónica del motor; Toma de 12 V (máx. 120 W). |
| 12 | 7,5 A | Desempañado de la luneta trasera; ABS; Unidad de ventilación; Limpiaparabrisas delantero y trasero; Dirección asistida; Cierre/apertura centralizada; Aire acondicionado; Elevalunas eléctricos; Odómetro; Velocímetro. |
| 13 | 15 A | Airbag; Unidad de control del motor; Inmovilización electrónica del motor; Funcionamiento “SensoDrive”; Salpicadero. |
| 14 | 7,5 A | Aire acondicionado |
| 15* | 40 A | Accesorios; Desempañado; ABS; Relé de la unidad de ventilación; Limpiaparabrisas delantero y trasero. |
| 16* | 30 A | Elevalunas eléctricos |
| 17* | 40 A | Calefacción; Aire acondicionado. |
| * Fusibles situados detrás del salpicadero. Para su sustitución, contacte con un servicio oficial CITROËN. |
Compartimento del motor
| Número | Amperios [A] | Descripción |
|---|---|---|
| 1 | 50 | Cambio “SensoDrive” |
| 2 | 10 | Faros |
| 2 | 20 | Faros con luces diurnas |
| 3 | 30 | Unidad de control ABS/ESP |
| 4 | 30 | Alimentación del interruptor de encendido |
| 5 | 10 | Luces de advertencia; Bombillas de advertencia en el salpicadero; Intermitentes. |
| 6 | 10 | Faros |
| 7 | 15 | Luz de techo; Tacómetro; Sistema de audio; Salpicadero; Velocímetro. |
| 8 | 15/25 | Unidad de control del motor de gasolina/diésel |
| 9 | 10 | Bocina |
| 10 | 30 | Grupo de ventilador (gasolina) |
| 11 | 50 | ABS/ESP |
| 12 | 50 | Dirección asistida |
2012
Salpicadero
| Número | Amperios [A] | Descripción |
|---|---|---|
| 1 | 10 | Luces de freno; ABS; Transmisión electrónica. |
| 2 | 25 | Cierre/apertura centralizada; Mando a distancia. |
| 3 | 20 | Desempañado de la luneta trasera |
| 4 | 7,5 | Luces traseras; Iluminación de la matrícula; Salpicadero; Pantalla; Ajuste de faros; Luces LED diurnas; Luces laterales. |
| 5 | 7,5 | Conector de diagnóstico |
| 6 | 7,5 | Transmisión electrónica; Luz antiniebla trasera; ESP; Luces LED diurnas; Salpicadero; Tacómetro. |
| 7 | – | No se usa |
| 8 | 7,5 | ABS/ESP; Dirección asistida; Unidad de ventilación. |
| 9 | 10 | Luces de marcha atrás; Cierre/apertura centralizada; Elevalunas eléctricos; Desempañado de la luneta trasera; Odómetro; Aire acondicionado; Calefacción; Tacómetro; Mando a distancia. |
| 10 | 20 | Limpiaparabrisas delantero y trasero y líquido lavaparabrisas |
| 11 | 15 | Sistema de audio; Conector -12 V (máx. 120 W). |
| 12 | 7,5 | Luneta trasera térmica; ABS; Unidad de ventilación; Limpiaparabrisas delantero y trasero y lavaparabrisas; Dirección asistida; Cierre/apertura centralizada; Aire acondicionado; Calefacción; Elevalunas eléctricos; Odómetro; Tacómetro; Mando a distancia; Luz de marcha atrás. |
| 13 | 15 | Airbag; Sistema de inyección de combustible; Transmisión electrónica; Salpicadero; Tacómetro; Luces LED diurnas. |
| 14 | 7,5 | Aire acondicionado; Calefacción. |
| 15* | 40 | Sistema de audio; Conector de 12 V; Limpiaparabrisas delantero y trasero; Dirección asistida; ABS/ESP; Unidad de ventilación de refrigeración. |
| 16* | 30 | Elevalunas eléctricos |
| 17* | 40 | Aire acondicionado; Calefacción. |
| * Fusibles situados detrás del salpicadero. Para su sustitución, contacte con un servicio oficial de la red CITROËN o un taller especializado. |
Compartimento del motor
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| 1 | 5 | Luces diurnas LED |
| 2 | 20 | Faros antiniebla delanteros |
| 3 | 10 | Faro delantero izquierdo |
| 4 | 10 | Faro delantero derecho |
| 5 | 7,5 | Transmisión electrónica – sistema de inyección de combustible |
| 6 | 7,5 | Transmisión electrónica – sistema de inyección de combustible |
| 7 | 30 | Luces diurnas LED; Faros antiniebla delanteros. |
| 8 | 25 | ABS |
| 8 | 30 | ABS/ESP (con VSC) |
| 9 | 30 | Motor de arranque; Luneta trasera térmica; ABS; Grupo de ventilador de refrigeración; Limpiaparabrisas delantero y trasero y líquido lavaparabrisas; Dirección asistida; Cierre/apertura centralizada; Aire acondicionado; Calefacción; Elevalunas eléctricos; Odómetro; Velocímetro; Mando a distancia; Luz de marcha atrás; Airbag; Sistema de inyección de combustible; Transmisión electrónica; Salpicadero; Luces LED diurnas. |
| 10 | 10 | Luces de emergencia; Salpicadero; Velocímetro; Intermitentes. |
| Número | Amperios [A] | Descripción |
|---|---|---|
| 11 | 20 | Faro delantero izquierdo; Faro delantero derecho. |
| 12 | 15 | Luz de techo; Odómetro; Sistema de audio; Salpicadero; Velocímetro. |
| 13 | 15 | Sistema de inyección de combustible; Grupo de ventilador de refrigeración. |
| 14 | 10 | Bocina |
| 15 | 7,5 | Fusible de reserva |
| 16 | 10 | Fusible de reserva |
| 17 | 15 | Fusible de reserva |
| 18 | 50 | Transmisión electrónica |
| 19 | 30/40 | Grupo de ventilador de refrigeración |
| 20 | 40 | ABS |
| 20 | 50 | ABS/ESP (con VSC) |
| 21 | 50 | Dirección asistida |
| 32 | 50 * | Ventilador de refrigeración |
| 30 | ||
| 40 | ||
| 33 | 50 | Sistema ABS, sistema VSC |
| 34 | 10 | Fusible de reserva |
| 35 | 20 | Fusible de reserva |
| 36 | 30 | Fusible de reserva |
| 37 | 20 | Luneta trasera térmica; Calefacción de los espejos exteriores. |
| 38 | 30 | Inyección de combustible; Sistema VSC. |
| 39 | 7,5 | Faros antiniebla delanteros, Salpicadero, Pantalla |
| 40 | 7,5 | Luces diurnas LED |
| 41 | – | No se usa |
| 42 | 20 | Techo de lona eléctrico |
| 43 | – | No se usa |
Citroen C1 (2014-2016) – diagrama de la caja de fusibles
Año de fabricación: 2014, 2015, 2016.
El fusible del encendedor de cigarrillos (toma de corriente) en el Citroen C1 mk2 (2014-2016) es el fusible 9 en la caja de fusibles debajo del salpicadero.
Caja de fusibles debajo del salpicadero
| Nº | Amp [A] | Descripción |
| 1 | 5 | Inyección de combustible; Sistema de audio; Sistema VSC. |
| 2 | 15 | Limpiaparabrisas delantero y trasero |
| 3 | 5 | Unidad de control principal; Salpicadero; Pantalla; Aire acondicionado; Luneta trasera térmica; Calefacción de los espejos exteriores; Techo corredizo eléctrico; Sistema de audio. |
| 4 | 5 | Dirección asistida eléctrica; Arranque y parada. |
| 5 | 15 | Limpiaparabrisas trasero |
| 6 | 5 | Ventilador de refrigeración; Sistema ABS; ESP; Sistema VS. |
| 7 | 25 | Limpiaparabrisas delantero |
| 8 | 10 | Espejos laterales calefactables |
| 9 | 15 | Toma de 12 V (máx. 120 W) |
| 10 | 7,5 | Espejos exteriores; Sistema de audio; Arranque y parada; Salpicadero; Pantalla doble. |
| 11 | 5 | Bloqueo de dirección; Inyección de combustible; Transmisión automática electrónica. |
| 12 | 7,5 | Airbag |
| 13 | 5 | Salpicadero; Pantalla; Stop&Start |
| 14 | 15** | Sistema de dirección; Inyección de combustible; Luces de freno. |
| 7,5* | ||
| 15 | 7,5 ** | Inyección de combustible Stop & Start |
| 10 * | ||
| 16 | 7,5 | Diagnóstico del motor |
| 17 | 10 | Luces de freno; Tercera luz de freno; Inyección de combustible; Sistema ABS; Sistema VSC; Transmisión automática electrónica; Sistema de apertura y arranque sin llave. |
| 18 | 10 | Luces de posición; Iluminación de la matrícula; Luces antiniebla traseras; Faros antiniebla delanteros; Luces traseras; Atenuador de iluminación. |
| 19 | 40 | Aire acondicionado |
| 20 | 40 | Aire acondicionado; Autodiagnóstico del motor; Luces de posición; Iluminación de la matrícula; Luz antiniebla trasera; Faros antiniebla delanteros; Luces traseras; Atenuador de iluminación; Luces de freno; Tercera luz de freno; Inyección de combustible; Sistema ABS; Sistema VSC; Transmisión automática electrónica; Acceso y arranque sin llave; Elevalunas eléctricos |
| 21 | 30 | Inyección de combustible; Stop & Start; Unidad de control principal. |
| 22 ** | 7,5 | Inyección de combustible |
| 23 ** | 20 | Inyección de combustible; Stop & Start. |
| 24 | 25 | Unidad de distribución principal |
| 25 | 30 | Elevalunas eléctricos |
| 26 | 25 | Elevalunas eléctricos |
| 27 | 10 | Aire acondicionado |
| 28 | 5 | Luz antiniebla trasera |
* Motor VTi 82
** Motor VTi 68
Caja de fusibles en el compartimento del motor
| Nº | Amp [A] | Descripción |
| 1 | 10 | Luz de cruce derecha |
| 2 | 10 | Luz de cruce izquierda; Ajuste de faros. |
| 3 | 7,5 | Faro de luz larga derecho |
| 4 | 7,5 | Faro de luz larga izquierdo |
| 5 * | 15 | Inyección de combustible |
| 6 * | 7,5 | Inyección de combustible |
| 7 * | 15 | Inyección de combustible |
| 8 * | 7,5 | Ventilador de refrigeración |
| 9 | 7,5 | Aire acondicionado |
| 10 ** | 7,5 | Inyección de combustible; Luces de freno; Tercera luz de freno. |
| 11 | 5 | Luz de techo; Luz del maletero. |
| 12 | 10 | Intermitentes; Luces de emergencia; Salpicadero; Pantalla. |
| 13 | 10 | Bocina |
| 14 | 30 | Unidad de distribución |
| 15 ** | 7,5 | Transmisión automática electrónica |
| 16 | 7,5 | Inyección de combustible |
| 17 | 7,5 | Sistema de inyección sin llave; Ventilador de refrigeración. |
| 18 ** | 7,5 | Batería |
| 19 | 25 | Inyección de combustible; Ventilador de refrigeración. |
| 20 | 30 | Motor de arranque |
| 21 | 7,5 | Bloqueo de dirección |
| 22 | 25 | Faros delanteros |
| 23 | 7,5 | Inyección de combustible |
| 24 | 7,5 | Inyección de combustible; Motor de arranque; Transmisión automática electrónica; Stop & Start. |
| 25 | 15 | Sistema de audio; Acceso y arranque sin llave. |
| 26 | 7,5 | Salpicadero; Pantalla. |
| 27 | 7,5 | Sistema VSC |
| 28 | 60 | Caja de fusibles en el habitáculo. |
| 29 ** | 125 | Luneta trasera térmica; Calefacción de los espejos exteriores; Techo de lona eléctrico; Sistema ABS; Sistema VSC; Ventilador de refrigeración; Faros antiniebla delanteros; Luces diurnas LED. |
| 30 | 50 | Transmisión eléctrica |
| 40 | Stop & Start | |
| 31 | 50 | Dirección asistida |
| 32 | 50 * | Ventilador de refrigeración |
| 30 | ||
| 40 | ||
| 33 | 50 | Sistema ABS, sistema VSC |
| 34 | 10 | Fusible de reserva |
| 35 | 20 | Fusible de reserva |
| 36 | 30 | Fusible de reserva |
| 37 | 20 | Luneta trasera térmica; Calefacción de los espejos exteriores. |
| 38 | 30 | Inyección de combustible; Sistema VSC. |
| 39 | 7,5 | Faros antiniebla delanteros, Salpicadero, Pantalla |
| 40 | 7,5 | Luces diurnas LED |
| 41 | – | No se usa |
| 42 | 20 | Techo de lona eléctrico |
| 43 | – | No se usa |
* Motor VTi 82
** Motor VTi 68
Sobre el Citroen C1 (2005-2016)
El Citroen C1, fabricado entre 2005 y 2016, es un vehículo urbano compacto que ganó popularidad gracias a su practicidad y economía. Este modelo fue creado en colaboración con los fabricantes de automóviles Toyota y Peugeot, compartiendo plataforma con los modelos Toyota Aygo y Peugeot 107. El Citroen C1 estaba disponible con varias motorizaciones, incluyendo motores de gasolina de 1.0 y 1.2 litros, que ofrecían suficiente potencia para la conducción urbana y un bajo consumo de combustible. Gracias a sus dimensiones compactas y fácil manejo, el Citroen C1 es un vehículo ideal para la conducción en ciudad y el estacionamiento en espacios limitados.
Diagrama de la caja de fusibles del Citroen C1
Esta página muestra el diagrama de la caja de fusibles del Citroen C1, que es esencial para la identificación y sustitución de fusibles. En el Citroen C1, la caja de fusibles se encuentra típicamente en dos ubicaciones principales: en el interior del vehículo, debajo del salpicadero, y en el compartimento del motor. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Al sustituir los fusibles, es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para la seguridad y el correcto funcionamiento del vehículo, por lo que es importante conocer su configuración y mantenimiento.
