Citroen C5 Aircross (2018-2022) – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del Citroën C5 Aircross 2018-2022, obtendrás información sobre la ubicación de los paneles de fusibles dentro del coche y aprenderás la asignación de cada fusible (distribución de fusibles).
Citroen C5 Aircross – esquema de la caja de fusibles
Año de fabricación: 2018, 2019, 2020, 2021.
Los fusibles del encendedor de cigarrillos (tomas de corriente) en el Citroen C5 Aircross son los fusibles F31 (delantero) y F7 (trasero) en la caja de fusibles de la parte inferior del salpicadero y F6 (maletero) en la caja de fusibles de la parte superior del salpicadero.
Fusibles del salpicadero
Caja de fusibles inferior
|
Número |
Amperios [A] |
Descripción |
|
F4 |
15 |
Bocina. |
|
F6 |
20 |
Bomba del limpiaparabrisas delantero y trasero. |
|
F7 |
10 |
Tomas USB de 12 V traseras |
|
F8 |
20 |
Limpiaparabrisas trasero. |
|
F10 |
30 |
Bloqueo/desbloqueo de puertas y tapa del depósito. |
|
F14 |
5 |
Alarma (módulo). |
|
F18 |
5 |
Alimentación del remolque. |
|
F28 |
5 |
Alarma (sirena); Receptor de control remoto para calefacción/ventilación adicional. |
|
F29 |
20 |
Pantalla táctil (CITROËN Connect Radio o CITROËN Connect Nav). |
|
F31 |
10 |
Encendedor de cigarrillos/toma de corriente de 12 V delantera. |
|
F34 |
5 |
Cargador inalámbrico para smartphones. |
Caja de fusibles superior
|
Número |
Amperios [A] |
Descripción |
|
F2 |
10 |
Espejos calefactables. |
|
F3 |
40 |
Elevalunas eléctricos en las puertas traseras. |
|
F5 |
40 |
Elevalunas eléctricos en las puertas delanteras. |
|
F6 |
15 |
Toma de 12V en el maletero. |
|
F7 |
30 |
Asientos delanteros calefactables. |
|
F10 |
30 |
Techo panorámico practicable. |
Fusibles en el compartimento del motor
|
Número |
Amperios [A] |
Descripción |
|
F1 |
40 |
Motor del ventilador del sistema de climatización. |
|
F16 |
20 |
Parabrisas calefactable |
|
F18 |
10 |
Faro derecho de cruce. |
|
F19 |
10 |
Faro izquierdo de cruce. |
|
F24 |
40 |
Alimentación del remolque. |
|
F26 |
25 |
Faros antiniebla. |
Esquemas de fusibles y relés – Citroen C5 Aircross
Aplicable a vehículos fabricados en los años:
2022.
Para el encendedor de cigarrillos (tomas de corriente) en el Citroen C5 Aircross son responsables los fusibles F31 (delantero) y F7 (trasero) en la caja de fusibles de la parte inferior del salpicadero y F6 (maletero) en la caja de fusibles de la parte superior del salpicadero.

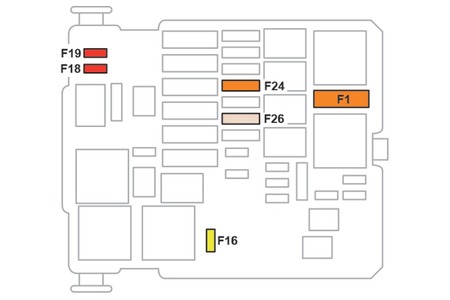

Fusibles en el compartimento del motor
| Número | Amperaje [A] | Descripción |
| F1 | 40 | Motor del ventilador del sistema de climatización. |
| F16 | 20 | Parabrisas calefactable |
| F18 | 10 | Faro derecho de luces bajas. |
| F19 | 10 | Faro izquierdo de luces bajas. |
| F24 | 40 | Alimentación del remolque. |
| F26 | 25 | Faros antiniebla. |
Fusibles del salpicadero

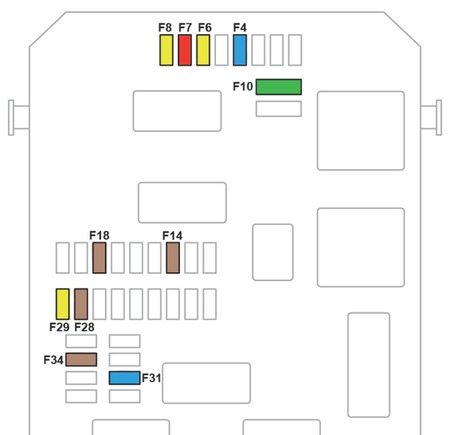

Caja de fusibles inferior
| Número | Amperaje [A] | Descripción |
| F4 | 15 | Bocina. |
| F6 | 20 | Bomba del limpiaparabrisas delantero y trasero. |
| F7 | 10 | Toma de 12 V USB trasera |
| F8 | 20 | Limpiaparabrisas trasero. |
| F10 | 30 | Bloqueo/desbloqueo de puertas y tapa del depósito. |
| F14 | 5 | Alarma (módulo). |
| F18 | 5 | Alimentación del remolque. |
| F28 | 5 | Alarma (sirena); Receptor de control remoto para calefacción/ventilación adicional. |
| F29 | 20 | Pantalla táctil (CITROËN Connect Radio o CITROËN Connect Nav). |
| F31 | 10 | Encendedor de cigarrillos/toma de corriente delantera de 12 V. |
| F34 | 5 | Cargador inalámbrico para smartphones. |

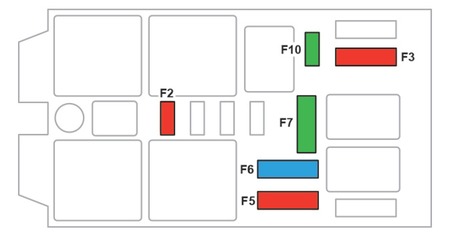

Caja de fusibles superior
| Número | Amperaje [A] | Descripción |
| F2 | 10 | Espejos calefactables. |
| F3 | 40 | Elevalunas eléctricos en las puertas traseras. |
| F5 | 40 | Elevalunas eléctricos en las puertas delanteras. |
| F6 | 15 | Toma de corriente de 12V en el maletero. |
| F7 | 30 | Asientos delanteros calefactables. |
| F10 | 30 | Techo panorámico practicable. |
Sobre el Citroen C5 Aircross (2018-2022)
El Citroen C5 Aircross, lanzado entre 2018 y 2022, es un SUV moderno que se caracteriza por su confort y tecnologías innovadoras. Este modelo está diseñado con énfasis en la comodidad de los pasajeros y ofrece un interior espacioso con una disposición variable de los asientos. El Citroen C5 Aircross está disponible con varias motorizaciones, incluyendo motores de gasolina y diésel, que proporcionan un rendimiento equilibrado y un consumo de combustible eficiente. Gracias a los avanzados sistemas de asistencia y elementos de seguridad, este modelo es una opción ideal para familias y aquellos que buscan un vehículo fiable para el uso diario.
Esquema de la caja de fusibles del Citroen C5 Aircross
Esta página muestra el esquema de la caja de fusibles para el Citroen C5 Aircross, que es esencial para la identificación y el reemplazo de fusibles. En este modelo, la caja de fusibles se encuentra generalmente en el compartimento del motor y en el interior del vehículo, a menudo cerca del salpicadero. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Al reemplazar los fusibles, es importante utilizar siempre fusibles con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. El esquema de la caja de fusibles es una herramienta útil para cualquier propietario de vehículo que desee mantener su Citroen C5 Aircross en perfectas condiciones.
