Citroen DS5 (2011-2018) – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del Citroën DS5 2011-2018, obtendrás información sobre la ubicación de los paneles de fusibles en el coche y aprenderás la asignación de cada fusible (distribución de fusibles).
Citroen DS5 (2011-2018) – esquema de fusibles
Año de fabricación: 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.
Los fusibles del encendedor de cigarrillos (tomas de corriente) en el Citroen DS5 son los fusibles F13 (encendedor de cigarrillos delantero, toma de 12V delantera) y F14 (toma de 12V trasera) en la caja de fusibles del salpicadero.

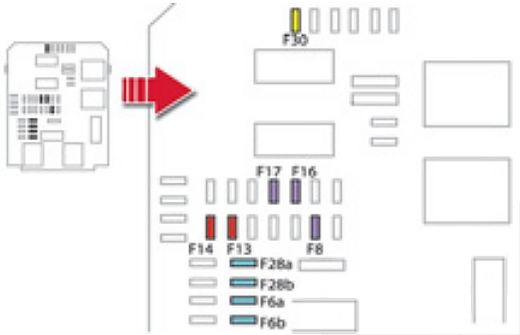

Caja de fusibles debajo del salpicadero
La caja de fusibles se encuentra en la parte inferior del salpicadero (en el lado izquierdo).
| Nr | Amperios [A] | Descripción |
| F6A | 15 | Sistema de audio |
| F6B | ||
| F8 | 3 | Alarma |
| F13 | 10 | Encendedor de cigarrillos delantero; Toma de 12 V delantera. |
| F14 | 10 | Toma trasera de 12V |
| F 16 | 3 | Espejo de repuesto |
| F17 | 3 | Iluminación interior trasera; Espejo exterior |
| F28A | 15 | Sistema de audio |
| F28B | ||
| F30 | 20 | Limpiaparabrisas trasero |
| F32 | 10 | Amplificador de audio |

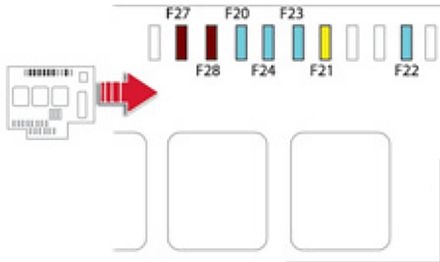

Esquema de fusibles en el compartimento del motor
El esquema de fusibles se encuentra en el compartimento del motor, cerca de la batería.
| Nr | Amperios [A] | Descripción |
| F20 | 15 | Bomba del lavaparabrisas delantero y trasero. |
| F21 | 20 | Bomba del lavaparabrisas de los faros |
| F22 | 15 | Bocina |
| F23 | 15 | Luz de cruce derecha |
| F24 | 15 | Luz de cruce izquierda. |
| F27 | 5 | Máscara del faro izquierdo |
| F28 | 5 | Máscara del faro derecho |
Sobre el Citroen DS5 (2011-2018)
El Citroen DS5, fabricado entre 2011 y 2018, es un automóvil elegante e innovador que combina elementos de hatchback y crossover. Este modelo se caracteriza por un diseño moderno, un interior de calidad y tecnologías avanzadas. El Citroen DS5 ofrece varias opciones de motorización, incluyendo motores de gasolina y diésel, que proporcionan un rendimiento equilibrado y eficiencia. Gracias a su aspecto único y confort, el DS5 es popular entre los conductores que buscan un vehículo elegante y práctico.
Esquema de la caja de fusibles del Citroen DS5
Esta página muestra el esquema de la caja de fusibles para el Citroen DS5, que es esencial para comprender el sistema eléctrico del vehículo. La caja de fusibles se encuentra generalmente en el compartimento del motor y en la cabina debajo del salpicadero. Los esquemas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para la seguridad y funcionalidad del vehículo, por lo que es importante tener la información correcta sobre su configuración.
