DS3 Crossback (2019-2022) – caja de fusibles
Esquema de fusibles y relés – DS3 Crossback

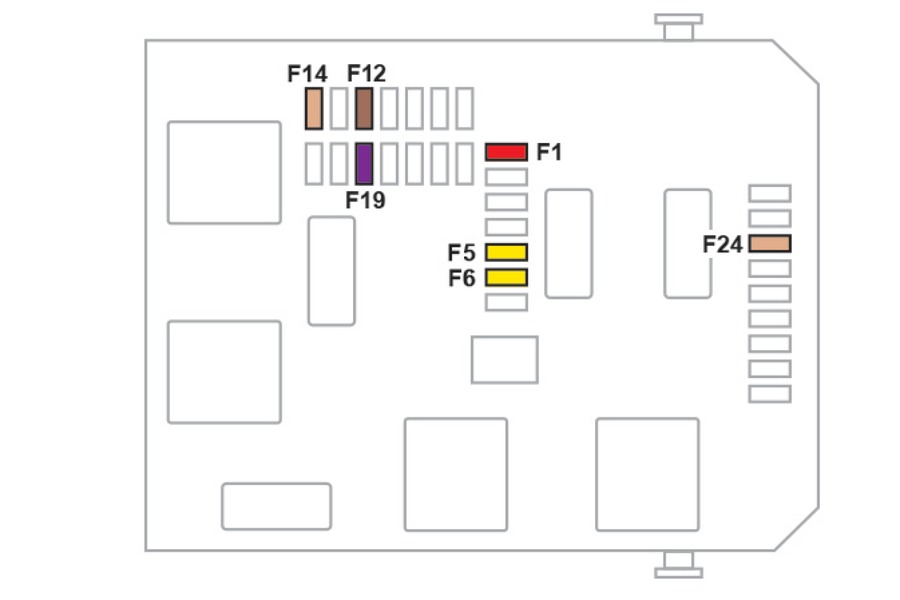

Caja de fusibles en el salpicadero
La caja de fusibles se encuentra en la parte inferior del salpicadero (izquierda).
Para acceder a la caja de fusibles, es necesario seguir el mismo procedimiento descrito para el kit de herramientas.
Caja 1
|
Número |
Amperaje [A] |
Descripción |
|---|---|---|
|
F1 |
10 A |
Espejo con función electrocromática; Radar; Dirección asistida eléctrica. |
|
F5 |
20 A |
Bomba del limpiaparabrisas trasero. |
|
F6 |
20 A |
Bomba del limpiaparabrisas delantero. |
|
F12 |
7,5 A |
Toma de diagnóstico. |
|
F14 |
5 A |
Botones para conexiones de alerta y asistencia; Módulo de control de alarma. |
|
F19 |
3 A |
Módulo de enganche de remolque; Grupo superior de la columna de dirección. |
|
F24 |
5 A |
Amplificador Hi-Fi; Asistencia al aparcamiento; Cámara; Pantalla táctil. |

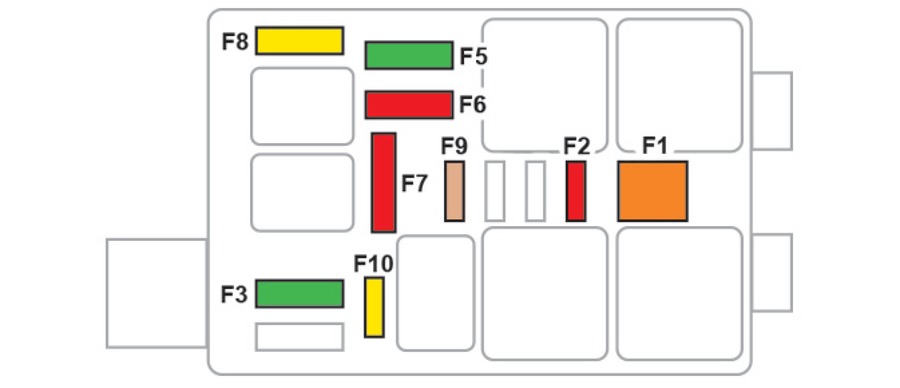

Caja de fusibles 2
|
Número |
Amperaje [A] |
Descripción |
|---|---|---|
|
F1 |
40 A |
Cristal trasero calefactado. |
|
F2 |
10 A |
Espejos retrovisores calefactados. |
|
F3 |
30 A |
Elevalunas eléctricos en las puertas delanteras. |
|
F5 |
30 A |
Elevalunas eléctricos en las puertas traseras. |
|
F6 |
10 A |
Espejos retrovisores exteriores plegables. |
|
F7 |
10 A |
Espejos retrovisores exteriores plegables. |
|
F8 |
20 A |
Manijas retráctiles en el lado izquierdo. |
|
F9 |
25 A |
Amplificador Hi-Fi. |
|
F10 |
20 A |
Manijas retráctiles en el lado derecho. |

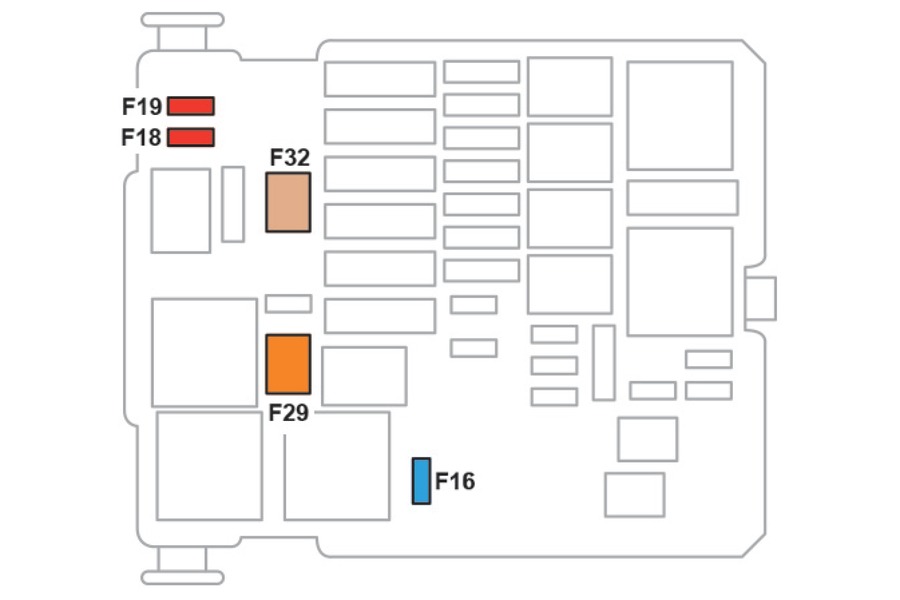

Caja de fusibles en el compartimento del motor
La caja de fusibles se encuentra en el compartimento del motor, cerca de la batería.
|
Número |
Amperaje [A] |
Descripción |
|---|---|---|
|
F16 |
15 A |
Faro con luz de cruce derecha; Faro con tecnología Full LED. |
|
F18 |
10 A |
Faro con luz de cruce derecha; Faro halógeno. |
|
F19 |
10 A o 15 A (según la versión) |
Faro con luz de cruce izquierda; Faro halógeno; Faro con tecnología Full LED. |
|
F29 |
40 A |
Limpiaparabrisas delantero. |
|
F32 |
80 A |
Alimentación |
Acerca del DS3 Crossback (2019-2022)
El DS3 Crossback es un SUV compacto que se presentó en 2019 y se fabricó hasta 2022. Este modelo es conocido por su diseño moderno y las tecnologías avanzadas que ofrece. El DS3 Crossback está disponible con varias opciones de motorización, incluyendo motores de gasolina y diésel, y también una versión eléctrica llamada E-Tense. El vehículo está equipado con numerosos elementos de seguridad y sistemas de asistencia que garantizan una conducción cómoda y segura. El interior es elegante y ofrece un alto nivel de personalización, lo que permite a los conductores adaptar el vehículo a sus propias preferencias.
Esquema de la caja de fusibles del DS3 Crossback
Esta página muestra el esquema de la caja de fusibles para el modelo DS3 Crossback. En este vehículo, la caja de fusibles se encuentra típicamente en el compartimento del motor y en el interior, generalmente debajo del salpicadero. Los esquemas de esta página muestran los números de los fusibles, su amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo amperaje para evitar daños en el sistema eléctrico. La caja de fusibles es un elemento clave que protege los circuitos eléctricos del vehículo contra sobrecargas y cortocircuitos. Al reemplazar fusibles en la caja de fusibles, es importante seguir las especificaciones y recomendaciones del fabricante.
