Citroen Jumper (2006-2022) – caja de fusibles
En este artículo encontrará diagramas de la caja de fusibles del Citroën Jumper 2006-2022, obtendrá información sobre la ubicación de los paneles de fusibles dentro del automóvil y aprenderá la asignación de cada fusible (diseño de fusibles).
Citroen Jumper (2006-2018) – diagrama de la caja de fusibles
Año de fabricación: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.
Los fusibles del encendedor de cigarrillos (tomas de corriente) son los fusibles n.º 33 (toma de 12 V trasera), F44 (toma del encendedor de cigarrillos – 12 V delantera) en la caja de fusibles del salpicadero y el fusible n.º 56 (toma de 12 V trasera para el pasajero) en la caja de fusibles del pilar de la puerta. En la versión británica – fusible n.º 56 (toma de 12 V trasera para el pasajero) en la caja de fusibles del pilar de la puerta y fusibles n.º 9 (toma de 12 V trasera), n.º 14 (toma de 12 V delantera) y n.º 15 (encendedor de cigarrillos) en la caja de fusibles del compartimento del motor.
Caja de fusibles del salpicadero
Se encuentra en la parte inferior del salpicadero (en el lado izquierdo).
Compartimento de pasajeros
Vehículos con volante a la izquierda: La caja de fusibles se encuentra en el pilar de la puerta del pasajero (en el lado derecho).
Vehículos con volante a la derecha: La caja de fusibles se encuentra en el pilar de la puerta del conductor (en el lado derecho).
Compartimento del motor
Suelte las tuercas e incline la caja para acceder a los fusibles.
Diagramas de las cajas de fusibles
Los fusibles del encendedor de cigarrillos (tomas de corriente) son los fusibles n.º 33 (toma de 12 V trasera), F44 (toma del encendedor de cigarrillos – 12 V delantera) en la caja de fusibles del salpicadero y el fusible n.º 56 (toma de 12 V trasera para el pasajero) en la caja de fusibles del pilar de la puerta. En la versión británica – fusible n.º 56 (toma de 12 V trasera para el pasajero) en la caja de fusibles del pilar de la puerta y fusibles n.º 9 (toma de 12 V trasera), n.º 14 (toma de 12 V delantera) y n.º 15 (encendedor de cigarrillos) en la caja de fusibles del compartimento del motor.
Caja de fusibles del salpicadero
Se encuentra en la parte inferior del salpicadero (en el lado izquierdo).
Compartimento de pasajeros
Vehículos con volante a la izquierda: La caja de fusibles se encuentra en el pilar de la puerta del pasajero (en el lado derecho).
Vehículos con volante a la derecha: La caja de fusibles se encuentra en el pilar de la puerta del conductor (en el lado derecho).
Compartimento del motor
Suelte las tuercas e incline la caja para acceder a los fusibles.
2008
Salpicadero

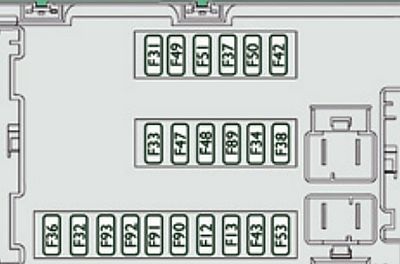

Asignación de fusibles en la caja de fusibles del salpicadero (2008)
Citroen Jumper – fusibles – descripción
| Nº | Amperios [A] | Asignación |
|---|---|---|
| Nº | Amperios [A] | Asignación |
| 12 | 7,5 | Faro de cruce derecho |
| 13 | 7,5 | Faro de cruce izquierdo;
Ajuste de altura de los faros. |
| 31 | 7,5 | Alimentación de relé |
| 32 | 10 | Iluminación interior del minibús;
Luces de emergencia. |
| 33 | 15 | Toma de 12 V trasera |
| 34 | – | No se utiliza |
| 35 | 7,5 | Luces de marcha atrás;
Sensor de agua en el diésel. |
| 36 | 20 | Bloqueo/desbloqueo de puertas |
| 37 | 10 | Interruptor de luces de freno;
Tercera luz de freno; Salpicadero. |
| 38 | 10 | Relé interno |
| 39 | 10 | Sistema de audio;
Toma de diagnóstico; Sirena de alarma; Control programable de calefacción auxiliar. |
| 40 | 15 | Descongelación: luneta trasera (lado izquierdo), espejo (lado del pasajero) |
| Nº | Amperios [A] | Asignación |
|---|---|---|
| 41 | 15 | Descongelación: luneta trasera (lado derecho), espejo (lado del conductor) |
| 42 | 7,5 | Unidad de control y sensor ABS;
Sensor ESP; Interruptor de luces de freno. |
| 43 | 30 | Motor del limpiaparabrisas delantero |
| 44 | 20 | Encendedor de cigarrillos – toma de 12 V delantera |
| 45 | 7,5 | Interruptores eléctricos para el control de ventanas y espejos (lado del conductor);
Control eléctrico de ventanas del pasajero. |
| 46 | – | No se utiliza |
| 47 | 20 | Motor eléctrico de la ventana del conductor |
| 48 | 20 | Motor eléctrico de la ventana del pasajero |
| 49 | 7,5 | Sensor de lluvia/luz;
Sistema de audio; Motor eléctrico de la ventana del conductor; Alarma; Controles del salpicadero. |
| 50 | 7,5 | Sistema de airbags y pretensores |
| 51 | 7,5 | Cronotacógrafo;
Control de crucero; Control de climatización. |
| 52 | 7,5 | Relé para alimentación opcional |
| 53 | 7,5 | Salpicadero;
Luces antiniebla traseras. |
Caja de fusibles del montante de la puerta
Asignación de fusibles en la caja de fusibles del montante de la puerta (2008)
Citroen Jumper – fusibles – descripción
| Nº | Amperios [A] | Descripción |
|---|---|---|
| 54 | – | No se utiliza |
| 55 | 15 | Asientos calefactables |
| 56 | 15 | Toma de 12 V trasera;
Encendedor de cigarrillos. |
| 57 | 10 | Motor de ventilación/calefacción bajo el asiento del conductor |
| 58 | 10 | Intermitentes |
| 59 | – | No se utiliza |
| 60 | – | No se utiliza |
| 61 | – | No se utiliza |
| 62 | – | No se utiliza |
| 63 | 10 | Interruptor programable para calefacción auxiliar |
| 64 | – | No se utiliza |
| 65 | 30 | Ventilador de calefacción auxiliar programable |
Compartimento del motor
Asignación de fusibles en el compartimento del motor (2008)
| Nº | Amperios [A] | Descripción |
|---|---|---|
| Nº | Amperios [A] | Descripción |
| 1 | 40 | Alimentación de la bomba ABS/ESP |
| 2 | 50 | Unidad de precalentamiento de diésel |
| 3 | 30 | Encendido |
| 4 | 20 | Quemador programable para calefacción auxiliar |
| 5 | 20 | Relé programable para el control de la calefacción auxiliar |
| 6 | 40/60 | Grupo de ventiladores (alta velocidad) |
| 7 | 40/50 | Grupo de ventiladores (baja velocidad) |
| 8 | 40 | Aire acondicionado |
| 9 | 20 | Bomba del limpiaparabrisas delantero |
| 10 | 15 | Bocina |
| 11 | 7,5 | Unidad y relé de precalentamiento de diésel |
| Nº | Amperios [A] | Descripción |
|---|---|---|
| 14 | 7,5 | Faro con luz de cruce derecha |
| 15 | 7,5 | Faro con luz de cruce izquierda |
| 16 | 7,5 | Unidad de control del motor |
| 17 | 10 | Unidad de control del motor |
| 18 | 7,5 | Unidad de control del motor |
| 19 | 7,5 | Compresor del aire acondicionado |
| 20 | 30 | Bomba del lavaparabrisas |
| 21 | 15 | Alimentación de la bomba de combustible |
| 22 | 20 | Unidad de control del motor |
| 23 | 30 | Alimentación de las electroválvulas ABS/ESP |
| 24 | – | No se utiliza |
| 30 | 15 | Luces antiniebla delanteras |
2011, 2012
Salpicadero
Asignación de fusibles en la caja de fusibles del salpicadero (2011-2012 (Reino Unido))
| Nº | Amperios [A] | Descripción |
|---|---|---|
| Nº | Amperios [A] | Descripción |
| 12 | 7,5 | Faro con luz de cruce derecha |
| 13 | 7,5 | Faro con luz de cruce izquierda |
| 31 | 5 | Alimentación de relé |
| 32 | 7,5 | Iluminación interior |
| 33 | 20 | Sensor de batería |
| 34 | 20 | Iluminación interior del minibús;
Advertencia de peligro. |
| 36 | 10 | Sistema de audio;
Conector de diagnóstico; Sirena de alarma; Control programable de calefacción auxiliar; Control de climatización; Tacógrafo; Batería. |
| 37 | 7,5 | Interruptor de luces de freno;
Tercera luz de freno; Salpicadero. |
| 38 | 20 | Cierre centralizado |
| 42 | 5 | Controlador y sensor ABS;
Sensor ASR; Sensor ESP; Interruptor de luces de freno. |
| Nº | Amperios [A] | Descripción |
|---|---|---|
| 43 | 20 | Motor del limpiaparabrisas delantero |
| 47 | 20 | Motor eléctrico de la ventana del conductor |
| 48 | 20 | Motor eléctrico de la ventana del pasajero |
| 49 | 5 | Sistema de audio – controles del salpicadero |
| 50 | 7,5 | Sistema de airbags y pretensores |
| 51 | 5 | Tacógrafo;
Control de crucero; Control de climatización; Iluminación de marcha atrás; Sensor de agua en el diésel. |
| 53 | 7,5 | Panel de instrumentos |
| 89 | – | No se utiliza |
| 90 | 7,5 | Faro izquierdo |
| 91 | 7,5 | Faro derecho |
| 92 | 7,5 | Faro izquierdo |
| 93 | 7,5 | Faro derecho |
Caja de fusibles del montante de la puerta
Asignación de fusibles en la caja de fusibles del montante de la puerta (2011, 2012)
| Nº | Amperios [A] | Descripción |
|---|---|---|
| 54 | – | No se utiliza |
| 55 | 15 | Asientos calefactables |
| 56 | 15 | Toma de 12 V |
| 57 | 10 | Calefacción auxiliar programable |
| 58 | 15 | Descongelación: panel trasero izquierdo |
| 59 | 15 | Descongelación: panel trasero derecho |
| 60 | – | No se utiliza |
| 61 | – | No se utiliza |
| 62 | – | No se utiliza |
| 63 | 10 | Control adicional del pasajero trasero |
| 64 | – | No se utiliza |
| 65 | 30 | Ventilador de calefacción auxiliar para el pasajero trasero |
Compartimento del motor
Asignación de fusibles en el compartimento del motor (2016)
| Nº | Amperios [A] | Descripción |
|---|---|---|
| Nº | Amperios [A] | Descripción |
| 1 | 40 | Alimentación de la bomba ABS |
| 2 | 50 | Unidad de precalentamiento de diésel |
| 3 | 30 | Encendido |
| 4 | 40 | Calentador de combustible |
| 5 | 20/50 | Ventilación de la cabina con calefacción auxiliar programable (+batería) |
| 6 | 40/60 | Velocidad máxima del ventilador de la cabina (+batería) |
| 7 | 40/50/60 | Velocidad mínima del ventilador de la cabina (+batería) |
| 8 | 40 | Grupo de ventiladores de la cabina (encendido +) |
| 9 | 15 | Toma de 12 V trasera (+batería) |
| 10 | 15 | Bocina |
| 11 | – | No se utiliza |
| Nº | Amperios [A] | Descripción |
|---|---|---|
| 14 | 15 | Toma de 12 V delantera (+batería) |
| 15 | 15 | Encendedor de cigarrillos (+batería) |
| 16 | – | No se utiliza |
| 17 | – | No se utiliza |
| 18 | 7,5 | Unidad de control del motor (+batería) |
| 19 | 7,5 | Compresor del aire acondicionado |
| 20 | 30 | Bomba del lavaparabrisas/faros |
| 21 | 15 | Alimentación de la bomba de combustible |
| 22 | – | No se utiliza |
| 23 | 30 | Electroválvulas ABS |
| 24 | 7,5 | Panel de interruptores auxiliares;
Control y plegado de los espejos exteriores (interruptor de encendido +). |
| 30 | 15 | Calefacción de los espejos exteriores |
Citroen Jumper – esquema de fusibles
Año de fabricación: 2019, 2020, 2021.
Los fusibles del encendedor de cigarrillos (tomas de corriente) en el Citroen Jumper son los fusibles 15 en la caja de fusibles del compartimento del motor.
En el vehículo hay tres cajas de fusibles: en el salpicadero a la izquierda, en el pilar a la derecha y en el compartimento del motor.
Fusibles a la izquierda del salpicadero
| Número | Amperaje [A] | Descripción |
|---|---|---|
| 12 | 7,5 | Faro con luz de cruce derecha |
| 13 | 7,5 | Faro con luz de cruce izquierda |
| 32 | 7,5 | Iluminación de la cabina (+ batería) |
| 34 | 7,5 | Iluminación de la cabina del minibús; Luces de emergencia. |
| 36 | 10 | Sistema de audio; Control de climatización; Alarma; Tacógrafo; Ordenador de desconexión de batería; Programador de calefacción adicional (+ batería). |
| 37 | 7,5 | Interruptor de luces de freno; Tercera luz de freno; Salpicadero (+ llave). |
| 38 | 20 | Cierre centralizado (+ batería) |
| 42 | 5 | Sensor y ordenador del sistema ABS; Sensor del sistema ASR; Sensor del sistema DSC; Interruptor de luces de freno. |
| 43 | 20 | Motor del limpiaparabrisas delantero (+ llave) |
| 47 | 20 | Motor del elevalunas eléctrico del lado del conductor |
| 48 | 20 | Motor del elevalunas eléctrico del lado del pasajero |
| 49 | 5 | Ordenador de asistencia al aparcamiento; Sistema de audio; Controles del volante; Panel de control central y lateral; Panel de control adicional; Ordenador de desconexión de batería (+ llave). |
| 50 | 7,5 | Ordenador de airbags y pretensores de cinturones de seguridad |
| 51 | 5 | Tacógrafo; Ordenador de asistencia a la conducción; Aire acondicionado; Luces de marcha atrás; Sensor de agua en el filtro de diésel; Amperímetro (+ llave). |
| 53 | 7,5 | Salpicadero (+ batería) |
| 90 | 7,5 | Faro con luz de carretera izquierda |
| 91 | 7,5 | Faro con luz de carretera derecha |
| 92 | 7,5 | Faro antiniebla izquierdo |
| 93 | 7,5 | Faro antiniebla derecho |
Fusibles en el pilar derecho
| Número | Amperaje [A] | Descripción |
| 55 | 15 | Calefacción de asientos |
| 56 | 15 | Toma de 12 V cerca del asiento trasero del pasajero |
| 57 | 10 | Calefacción adicional bajo el asiento |
| 58 | 15 | Descongelación de la luneta trasera izquierda |
| 59 | 15 | Descongelación de la luneta trasera derecha |
| 63 | 10 | Control de calefacción adicional para el pasajero trasero |
| 65 | 30 | Ventilador de calefacción adicional para el pasajero trasero |
Fusibles en el compartimento del motor
| Número | Amperaje [A] | Descripción |
| 1 | 40 | Alimentación de la bomba del sistema ABS |
| 2 | 50 | Módulo del sistema de bujías incandescentes |
| 3 | 30 | Llave de arranque; Motor de arranque. |
| 4 | 40 | Calentador de diésel |
| 5 | 20/50 | Ventilación de la cabina con calefacción auxiliar programable (+ batería) |
| 6 | 40/60 | Módulo del ventilador de refrigeración de la cabina – velocidad máxima (+ batería) |
| 7 | 40/50/60 | Módulo del ventilador de refrigeración de la cabina – velocidad mínima (+ batería) |
| 8 | 40 | Módulo del ventilador de refrigeración de la cabina (+ llave) |
| 9 | 15 | Toma de 12 V trasera (+ batería) |
| 10 | 15 | Bocina |
| 14 | 15 | Toma de 12 V delantera (+ batería) |
| 15 | 15 | Encendedor de cigarrillos (+ batería) |
| 19 | 7,5 | Compresor del sistema de aire acondicionado |
| 20 | 30 | Bomba de líquido para lavar cristales y boquillas de los faros |
| 21 | 15 | Alimentación de la bomba de combustible |
| 23 | 30 | Electroválvulas del sistema ABS |
| 24 | 7,5 | Panel de control adicional – control y plegado de los espejos exteriores (+ llave) |
| 30 | 15 | Desempañado de los espejos retrovisores |
Diagrama de fusibles y relés – Citroen Jumper
2022.
Para el encendedor de cigarrillos (tomas de corriente) en el Citroen Jumper, el fusible responsable es el 15 en la caja de fusibles del compartimento del motor.
En el vehículo hay tres cajas de fusibles: en el salpicadero a la izquierda, en el pilar a la derecha y en el compartimento del motor.
Fusibles en el lado izquierdo del salpicadero
| Número | Amperaje [A] | Descripción |
|---|---|---|
| 12 | 7,5 | Faro con luz de cruce derecha |
| 13 | 7,5 | Faro con luz de cruce izquierda |
| 32 | 7,5 | Iluminación de la cabina (+ batería) |
| 34 | 7,5 | Iluminación de la cabina del minibús; Luces de emergencia. |
| 36 | 10 | Sistema de audio; Controles de climatización; Alarma; Tacógrafo; Ordenador de desconexión de batería; Programador de calefacción auxiliar (+ batería). |
| 37 | 7,5 | Interruptor de luces de freno; Tercera luz de freno; Salpicadero (+ llave). |
| 38 | 20 | Cierre centralizado (+ batería) |
| 42 | 5 | Sensor y ordenador del sistema ABS; Sensor del sistema ASR; Sensor del sistema DSC; Interruptor de luces de freno. |
| 43 | 20 | Motor del limpiaparabrisas delantero (+ llave) |
| 47 | 20 | Motor del elevalunas eléctrico del lado del conductor |
| 48 | 20 | Motor del elevalunas eléctrico del lado del pasajero |
| 49 | 5 | Ordenador de asistencia al aparcamiento; Sistema de audio; Interruptores del volante; Panel de control central y lateral; Panel de control adicional; Ordenador de desconexión de batería (+ llave). |
| 50 | 7,5 | Ordenador de airbags y pretensores de cinturones de seguridad |
| 51 | 5 | Tacógrafo; Ordenador de asistencia a la conducción; Aire acondicionado; Luces de marcha atrás; Sensor de agua en el filtro de diésel; Amperímetro (+ llave). |
| 53 | 7,5 | Salpicadero (+ batería) |
| 90 | 7,5 | Faro con luz de carretera izquierda |
| 91 | 7,5 | Faro con luz de carretera derecha |
| 92 | 7,5 | Faro antiniebla izquierdo |
| 93 | 7,5 | Faro antiniebla derecho |
Ver: Citroën Xsara Picasso (1998-2012) – caja de fusibles
Fusibles en el pilar derecho
| Número | Amperaje [A] | Descripción |
| 55 | 15 | Calefacción de asientos |
| 56 | 15 | Alimentación de 12 V para el asiento del pasajero trasero |
| 57 | 10 | Calefacción auxiliar bajo el asiento |
| 58 | 15 | Descongelación de la luneta trasera en el lado izquierdo |
| 59 | 15 | Descongelación de la luneta trasera en el lado derecho |
| 63 | 10 | Control de calefacción auxiliar para el pasajero trasero |
| 65 | 30 | Ventilador de calefacción auxiliar para el pasajero trasero |
Fusibles en el compartimento del motor
| Número | Amperaje [A] | Descripción |
| 1 | 40 | Alimentación de la bomba del sistema ABS |
| 2 | 50 | Módulo del sistema de bujías incandescentes |
| 3 | 30 | Llave de encendido; Motor de arranque. |
| 4 | 40 | Calentador de diésel |
| 5 | 20/50 | Ventilación de la cabina con calefacción auxiliar programable (+ batería) |
| 6 | 40/60 | Módulo del ventilador de refrigeración de la cabina – velocidad máxima (+ batería) |
| 7 | 40/50/60 | Módulo del ventilador de refrigeración de la cabina – velocidad mínima (+ batería) |
| 8 | 40 | Módulo del ventilador de refrigeración de la cabina (+ llave) |
| 9 | 15 | Toma de 12 V trasera (+ batería) |
| 10 | 15 | Señal acústica (bocina) |
| 14 | 15 | Toma de 12 V delantera (+ batería) |
| 15 | 15 | Encendedor de cigarrillos (+ batería) |
| 19 | 7,5 | Compresor del sistema de aire acondicionado |
| 20 | 30 | Bomba de líquido para lavar cristales y faros |
| 21 | 15 | Alimentación de la bomba de combustible |
| 23 | 30 | Electroválvulas del sistema ABS |
| 24 | 7,5 | Panel de control adicional – control y plegado de los espejos exteriores (+ llave) |
| 30 | 15 | Desempañado de los espejos retrovisores |
Acerca del Citroen Jumper (2006-2022)
El Citroen Jumper, fabricado entre 2006 y 2022, es un popular vehículo comercial conocido por su fiabilidad y amplitud. Este modelo se utiliza a menudo con fines comerciales debido a su capacidad para transportar grandes volúmenes de carga. El Jumper está disponible con varias motorizaciones, incluidos motores diésel, que son conocidos por su eficiencia y rendimiento. El espacio interior está diseñado para proporcionar la máxima comodidad tanto al conductor como a los pasajeros, ofreciendo también varias opciones de personalización según las necesidades del usuario.
Diagrama de la caja de fusibles del Citroen Jumper
Esta página muestra el diagrama de la caja de fusibles del Citroen Jumper, que es esencial para el correcto mantenimiento y reparación del vehículo. En el Citroen Jumper, la caja de fusibles suele estar situada en la cabina, debajo del salpicadero, y en el compartimento del motor. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes protegidos, lo cual es importante para identificar y reemplazar los fusibles. Utilice siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en el sistema eléctrico. La caja de fusibles es un elemento clave para la seguridad y el funcionamiento del vehículo, por lo que es importante conocer su disposición y contenido.
