Citroën Jumpy (1994-2019) – caja de fusibles

En este artículo encontrarás diagramas de la caja de fusibles del Citroën Jumpy (1994-2019), obtendrás información sobre la ubicación de los paneles de fusibles en el coche y aprenderás la asignación de cada fusible (distribución de fusibles).

Esquema de fusibles y relés – Citroën Jumpy

Aplicable a vehículos fabricados en los años:

1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007.

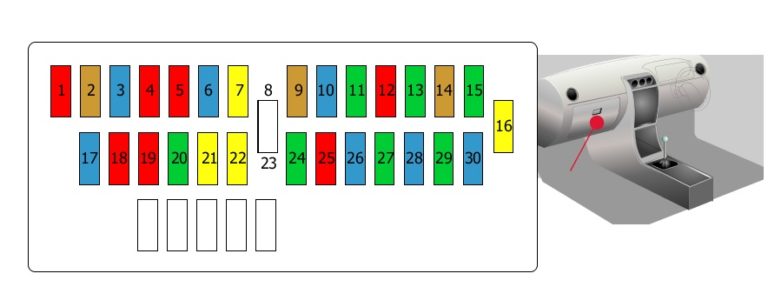

Fusible en el habitáculo.

Esquema de fusibles.

Número	Amperios [A]	Descripción
Número	Amperios [A]	Descripción
1	10А	Sistema de audio
2	5А	Encendido + posición; Sensor de velocidad; CPH; Advertencias en el salpicadero.
3	15А	Luces de freno; Control de crucero.
4	10А	Luz de posición derecha; Luz de posición izquierda; Ajuste de faros.
5	10А	Aire acondicionado; Elevalunas eléctricos delanteros; Ventilador; Interruptor de presión.
6	15А	Luneta trasera térmica; Asiento(s) calefactable(s).
7	20А	Sistema de advertencia
8		Derivación
9	5А	Luz de posición derecha; Luz de posición izquierda; Iluminación de matrícula; Lavafaros.
10	15А	Faros antiniebla delanteros
11	30А	No utilizado
12	10А	Luces de marcha atrás; Conector de diagnóstico.
13	30А	No utilizado
14	5А	CPH

Número	Amperios [A]	Descripción
15	30А	CPH; Cierre centralizado; Iluminación interior.
16	20А	Encendedor; Posición fija + Accesorios + posición.
17	15А	Unidad de control de temperatura del refrigerante; Ventilador de refrigeración.
18	10А	Faros antiniebla)
19	10А	Iluminación de instrumentos; Sistema de audio; Luces laterales.
20	30А	Aire acondicionado; Ventilador.
21	20А	Asientos calefactables)
22	20А	Accesorios + posición; No utilizado.
23		Derivación
24	30А	Lavafaros; Limpiaparabrisas delanteros.
25	10А	Aire acondicionado; Iluminación interior; Memoria de radio; Reloj.
26	15А	Luces de emergencia
27	30А	Luneta trasera térmica
28	15А	Elevalunas eléctricos; Luz de advertencia de carga.
29	30А	Elevalunas eléctricos
30	15А	Iluminación interior; Intermitentes; Reloj; Retrovisor eléctrico.

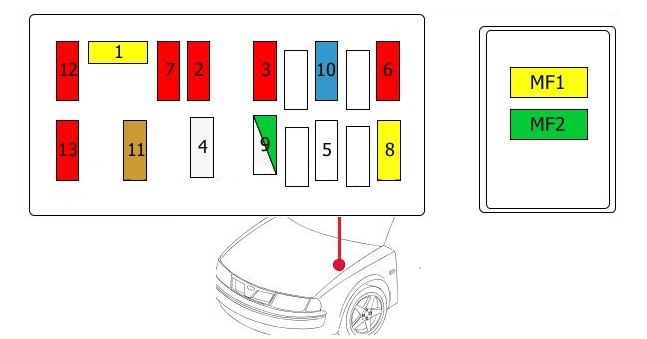

Fusible en el compartimento del motor, sin ABS.

Muestra la distribución con el volante a la derecha.

Fusible 1
Bomba de combustible
20,0 A
Fusible 2
Luz de posición derecha
10,0 A
Fusible 3
Luz de posición izquierda
10,0 A
Fusible 4
Lavafaros
25,0 A
Fusible 5 Fusible
derivación
6
Inmovilizador
10,0 A
Fusible 7
Sensor de catalizador
10,0 A
Fusible 8
Remolque
20,0 A
Fusible 9
Ventilador de refrigeración
25,0 A
Fusible 9a
Ventilador
30,0 A
Fusible 10
No utilizado
15,0 A
Fusible 11
No utilizado
5,0 A
Fusible 12
Luz de posición izquierda
10,0 A
Fusible 13
Luz de posición derecha
10,0 A
Fusible MF1
Sin información
20,0 A
Fusible MF2
Sin información
30,0 A

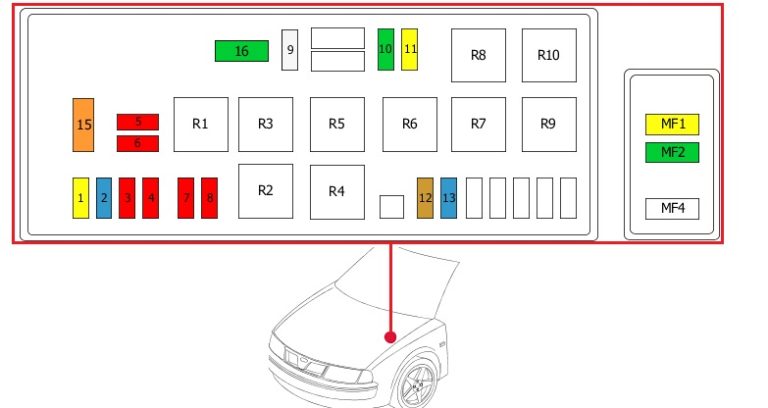

Fusible en el compartimento del motor, con ABS.

Muestra la distribución con el volante a la derecha

Fusible 1
Remolque
20,0 A
Fusible 2
Bomba de combustible
15,0 A
Fusible 2a
Bomba de combustible
20,0 A
Fusible 3
Luz de posición izquierda
10,0 A
Fusible 4
Luz de posición derecha
10,0 A
Fusible 5
Conector de diagnóstico
10,0 A
Fusible 6
Inyección electrónica
Inmovilizador
10,0 A
Fusible 7
Luz de posición izquierda
10,0 A
Fusible 8
Luz de posición derecha
10,0 A
Fusible 9
Ventilador de refrigeración del motor
25,0 A
Fusible 9a
Ventilador de refrigeración del motor
40,0 A
Fusible 10
Lavafaros
30,0 A
Fusible 11
Calefactor adicional
20,0 A
Fusible 12
Bomba lavafaros
5,0 A
Fusible 13
Sensor de catalizador
Ventilador
15,0 A
Fusible 15
Ventilador
Aire acondicionado
40,0 A
Fusible 16
Ventilador de refrigeración del motor
30,0 A
Fusible 16a
Ventilador de refrigeración del motor
50,0 A
Fusible MF1
Ventilador de refrigeración del motor
20,0 A
Fusible
Relé de inyección MF2
30,0 A
Fusible
Unidad de control ABS MF4
60,0 A

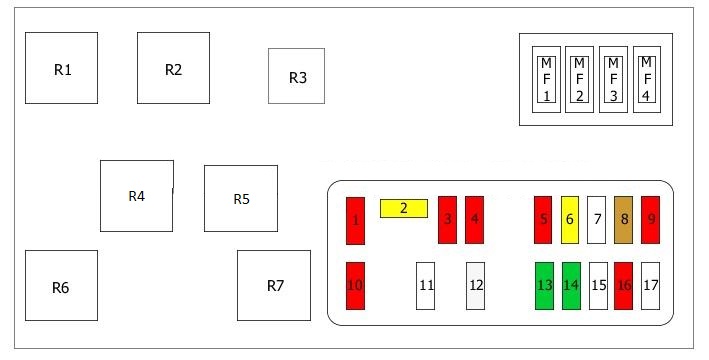

Fusible y relé en el compartimento del motor, en el lado izquierdo.

Fusible 1
Luz de posición izquierda
10,0 A
Fusible 2
Bomba de combustible
20,0 A
Fusible 3
Sin información
10,0 A
Fusible 4
Luz de posición izquierda
10,0 A
Fusible 5
Luz de posición derecha
10,0 A
Fusible 6
Sin información
20,0 A
Fusible 7
No utilizado
Fusible 8
Sin información disponible
5,0 A
Fusible 9
Relé de la bomba de combustible
Relé adicional de la bomba de combustible
10,0 A
Fusible 10
Luz de posición derecha
10,0 A
Fusible 11
Sin información
Fusible 12
Lavafaros
25,0 A
Fusible 13
Ventilador de refrigeración
30,0 A
Fusible 14
Sin información disponible Fusible
30,0 A
15
No utilizado
Fusible 16
Sin información disponible Fusible
10,0 A
17
Conector de diagnóstico Conector
remolque
Fusible MF1
Interruptor principal de luces
Relé principal
Fusible en el habitáculo
70,0 A
Fusible MF2
Fusible en el habitáculo
Interruptor de encendido
Panel ADC (sistema de prevención de arranque)
Relé principal
70,0 A
Fusible MF3
Relé de la bomba de aire secundario
40,0 A
Fusible MF4
Ventilador de refrigeración
50,0 A
Relé R1 Relé
de aire acondicionado
Relé R2
Ventilador de refrigeración
Relé R3
Sin información
Relé R4
Lavafaros
Relé R5
Ventilador de refrigeración
Relé R6 Relé
de aire acondicionado
R7
Ventilador de refrigeración

Citroën Jumpy (2007-2016) – esquema de fusibles

Año de fabricación: 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016.

El fusible del encendedor (toma de corriente) en el Citroën Jumpy (2007-2016) es el fusible 9 en la caja de fusibles del salpicadero.

Ubicación

Hay tres cajas de fusibles:

– en el salpicadero a la derecha (detrás de la guantera, abatible)
Abata la guantera y luego tire con fuerza para acceder a los fusibles.

– en el habitáculo (compartimento de la batería)
Retire la tapa del compartimento de la batería, retire el terminal rojo de la batería (+).

– bajo el capó
Una vez abierto el capó, deslice el soporte del limpiaparabrisas para facilitar el acceso; desconecte y abata la caja para acceder a los fusibles.

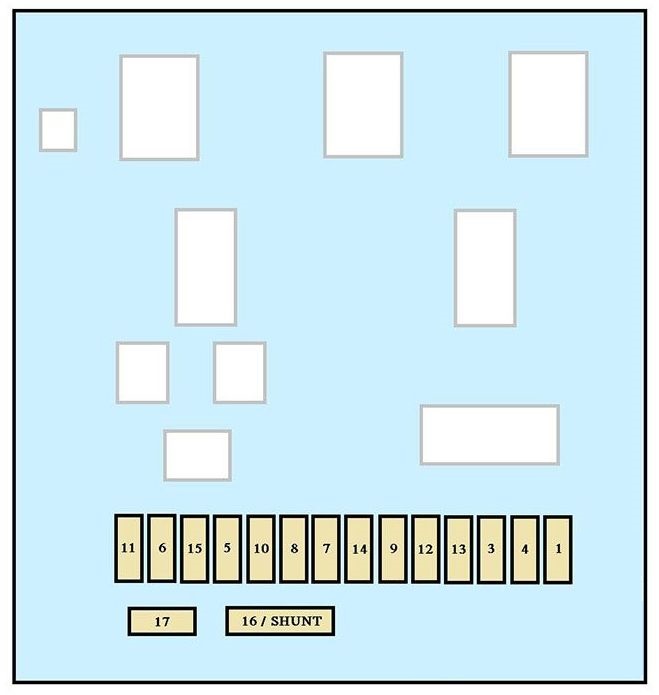

Caja de fusibles del salpicadero

Nº	Amperios [A]	Descripción
1	15	Limpiaparabrisas trasero
2	–	Libre
3	5	Unidad de control del airbag
4	10	Sensor de ángulo de dirección; Conector de diagnóstico; Sensor ESP; Ventilación manual; Interruptor de embrague; Altura de haz de faros; Bomba de filtro de partículas.
5	30	Espejos eléctricos; Motor de la ventanilla del pasajero.
6	30	Alimentación de los elevalunas eléctricos delanteros
7	5	Luces de posición y luz de la guantera
8	20	Pantalla multifunción; Sirena antirrobo; Sistema de audio; Cambiador de CD; Audio/teléfono; Caja de fusibles del remolque (accesorios); Convertidor de carrocería/convertidor de vehículo (plataforma con cabina).
9	10	Conector de accesorios en el maletero
10	30	Regulador de altura trasera; Interruptor del volante; Salpicadero.
11	15	Conector de diagnóstico; Interruptor de encendido.
12	15	Kit manos libres; Unidad de control del airbag; Unidad de control de sensores de aparcamiento.
13	5	Caja de fusibles del motor; Caja de fusibles del remolque.
14	15	Sensor de lluvia; Climatizador digital; Salpicadero.
15	30	Bloqueo/desbloqueo/Superllave
16	–	Libre
17	40	Luneta trasera térmica; Espejos térmicos.
17	10	Solo espejos térmicos

Fusibles en el habitáculo

Número	Amperios [A]	Descripción
1	30	Asientos calefactables
2	20 / –	Estado de carga de la batería/Libre
3	40/50	Caja de fusibles del remolque (accesorios); Fabricante de carrocerías; Unidad de modificación del vehículo (plataforma con cabina).
4	–	Libre
36	15	Cerraduras de puertas con bisagras
37	10	Cerraduras de puertas con bisagras
38	20	Limpiaparabrisas de puerta trasera con ala
39	–	Libre
40	5	Espejos plegables

Esquema de la caja de fusibles (remolque / enganche / fabricantes de carrocerías / fusibles de plataforma CAB)

Número	Amperios [A]	Descripción
1	15	Libre
2	15	Relé de arranque y generador opcional
3	15	Alimentación de remolque 12V
4	15	Suministros fijos para convertidores de automóviles
5	10	Luces de emergencia

Caja de fusibles en el compartimento del motor

Nº	Amperios [A]	Descripción
1	20	Unidad de control del motor; Sistemas de alimentación de combustible y aire; Montaje del ventilador.
2	15	Bocina
3	10	Bomba lavaparabrisas delantero y trasero
4	20	Bomba lavaparabrisas
5	15	Sistema de alimentación de combustible
6	10	Dirección asistida; Interruptor adicional del pedal de freno.
7	10	Sistema de frenado (ABS / DSC)
8	20	Control del motor de arranque
9	10	Interruptor principal del pedal de freno
10	30	Sistemas de alimentación de combustible y aire; Sistemas de control de emisiones.
11	40	Ventilación delantera
12	30	Limpiaparabrisas
13	40	Interfaz de sistema integrado
14	30	Libre

Citroën SpaceTourer/Dispatch/Jumpy (2016-2019…) – esquema de la caja de fusibles

Año de fabricación: 2016, 2017, 2018, 2019.

Los fusibles del encendedor (toma de corriente) en el Citroën Jumpy son el fusible F32 (delantero) y F7 (trasero) en la caja de fusibles del salpicadero.

Ubicación de la caja de fusibles

Vehículos con volante a la izquierda: La caja de fusibles se encuentra en la parte inferior del salpicadero (izquierda).

Retire la tapa tirando de la esquina superior izquierda y luego hacia la derecha.

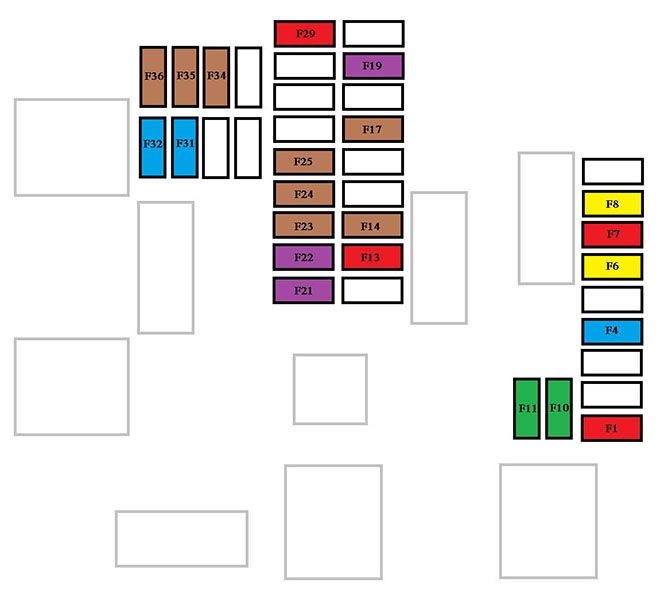

Caja de fusibles del salpicadero Versión 1 (Eco)

Asignación de fusibles en la caja de fusibles del salpicadero (v1)

Nº	Amperaje [A]	Descripción
Nº	Amperaje [A]	Descripción
F1	10	Servodirección eléctrica; Interruptor de embrague.
F4	15	Bocina
F5	20	Bomba lavaparabrisas delantero y trasero.
F6	20	Bomba lavaparabrisas delantero y trasero.
F7	10	Alimentación de accesorios trasera 12 V.
F8	20	Limpiaparabrisas trasero simple o doble.
F10 / F11	30	Cerraduras delanteras y traseras, exteriores, interiores.
F13	10	Control de climatización delantero; Control de radio; Palanca de cambios; Pantalla de alta resolución.
F14	5	Conexiones de advertencia y asistencia.
F17	5	Salpicadero.

Número	Amperaje [A]	Descripción
F19	3	Control en el volante.
F21	3	Sistema de apertura sin llave; Sistema de arranque; Interruptor de encendido.
F22	3	Sensor de lluvia y luminosidad; Cámara multifunción de detección.
F23	5	Cinturones de seguridad desabrochados o no abrochados (pantalla).
F24	5	Pantalla táctil; Cámara de marcha atrás; Sensores de aparcamiento.
F25	5	Airbag.
F29	20	Sistema de audio; Pantalla táctil; Reproductor de CD; Navegación.
F31	15	Sistema de audio (batería +).
F32	15	Toma de accesorios delantera 12 V.
F34	5	Sistema de monitorización de ángulo muerto; Control eléctrico de los retrovisores laterales.
F35	5	Ajuste de altura del haz de faros.
F36	5	Cargador de linterna; Luz de lectura trasera.

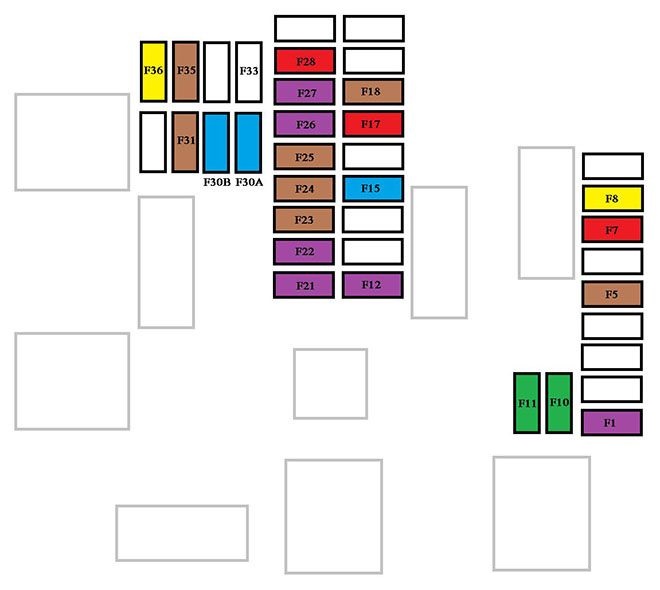

Caja de fusibles del salpicadero versión 2 (completa)

Asignación de fusibles en la caja de fusibles del salpicadero (v2)

Nº	Amperaje [A]	Descripción
Nº	Amperaje [A]	Descripción
F1	3	Sistema de apertura sin llave y arranque del sistema o interruptor de encendido.
F5	5	Pantalla táctil; Cámara de marcha atrás; Sensores de aparcamiento.
F7	10	Controles de climatización trasera; Amplificador Hi-Fi.
F8	20	Limpiaparabrisas trasero simple o doble.
F10 / F11	30	Cerraduras delanteras y traseras, exteriores, interiores.
F12	3	Alarma.
F17	10	Toma de accesorios trasera 12 V.
F18	5	Conexiones de advertencia y asistencia.
F21	3	Cargador de linterna; Luz de lectura trasera.
F22	3	Luz de la guantera; Luces de lectura traseras.

Nº	Amperaje [A]	Descripción
F23	5	Sistema de monitorización de ángulo muerto; Control electrónico de los retrovisores.
F24	5	Control en el volante.
F25	5	Ajuste de altura del haz de luz de los faros.
F26	3	Cinturones de seguridad desabrochados o no abrochados (pantalla).
F27	3	Sensor de lluvia y luz; Cámara multifunción de detección.
F28	10	Control de climatización delantero; Control de radio; Palanca de cambios; Pantalla de alta resolución.
F30A o B	15	Sistema de audio (batería +).
F31	5	Airbag.
F33	15	Toma delantera 12 V.
F35	5	Salpicadero.
F36	20	Sistema de audio; Pantalla táctil; Reproductor de CD; Navegación.

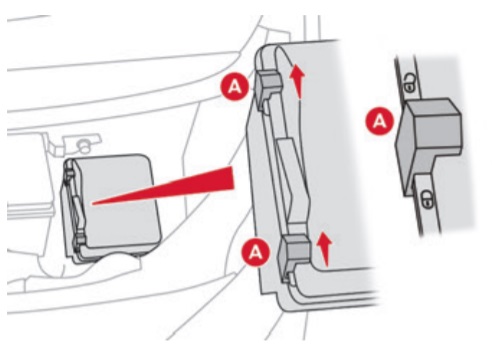

Caja de fusibles en el compartimento del motor

Ubicación de la caja de fusibles

Se encuentra en el compartimento del motor cerca de la batería.

Para acceder a ella, suelte los dos ganchos A, retire la tapa.

Asignación de fusibles en la caja de fusibles del compartimento del motor

Nº	Amperaje [A]	Descripción
F12	5	Boquillas calefactables para el lavaparabrisas.
F14	25	Bomba lavaparabrisas delantero y trasero.
F15	5	Radar delantero y frenado de emergencia; Dirección asistida eléctrica.
F17	10	Interfaz de sistema integrado.
F19	30	Motor del limpiaparabrisas delantero.
F20	15	Bomba lavaparabrisas delantero y trasero.
F21	20	Bomba lavaparabrisas.
F22	15	Bocina
F23	15	Faro de cruce derecho.
F24	15	Faro de cruce izquierdo.

Sobre el Citroën Jumpy (1994-2019)

El Citroën Jumpy, fabricado entre 1994 y 2019, es un popular vehículo comercial que se caracteriza por su versatilidad y fiabilidad. Este modelo es conocido por su espacioso interior, ideal para el transporte de mercancías o grupos grandes de personas. El Citroën Jumpy ofrecía varias opciones de motor, incluyendo variantes de gasolina y diésel, lo que permitía a los clientes elegir según sus necesidades y preferencias. Gracias a su robusta construcción y tecnologías modernas, el Jumpy fue popular no solo entre empresarios, sino también entre familias que necesitaban un vehículo fiable y espacioso.

Esquema de la caja de fusibles del Citroën Jumpy

Esta página muestra el esquema de la caja de fusibles del Citroën Jumpy, que es esencial para el correcto mantenimiento y reparación del sistema eléctrico del vehículo. La caja de fusibles se encuentra normalmente en el interior del vehículo, debajo del salpicadero o en el compartimento del motor. El esquema muestra los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para la seguridad y funcionalidad del vehículo, por lo que es importante conocer su configuración y mantenerla correctamente.
