Mercedes-Benz Clase A w168 (1997-2004) – caja de fusibles
Mercedes-Benz Clase A w168 (1997-2004) – diagrama de la caja de fusibles
Año de fabricación: 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004.

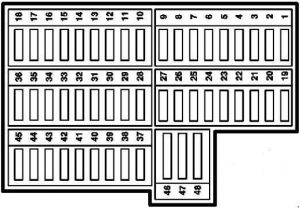

El fusible del encendedor de cigarrillos (toma de corriente) en el Mercedes Clase A w168 (1997-2004) es el fusible 12 en la caja de fusibles.
Caja de fusibles
| Número | Descripción | Amperios [A] |
| 1 | Motor de gasolina:
Unidad de control; ISC (ajuste de velocidad en ralentí); Válvula AGR; Calentador lambda 1; Calentador lambda 2; Conector de diagnóstico; Control de crucero; Relé de inyección de aire secundario; Válvula de inyección de aire secundario; Válvula de cierre. |
20 |
| Motor diésel:
Unidad de control del motor diésel; Actuador de la válvula de descarga; Válvula de conmutación del cuerpo del acelerador; Válvula de presión de recirculación de gases de escape; Sensor de temperatura del catalizador de tres vías. |
10 | |
| 2 | Unidad de control del motor de gasolina y diésel;
Bobinas de encendido; Inyectores; Relé FP (bobina); Acelerador electrónico; Relé de bloqueo del motor de arranque. |
25 |
| 3 | Ventilador eléctrico (refrigeración del motor);
Ventilador eléctrico (refrigeración del motor) con aire acondicionado. |
30 40 |
| 4 | Unidad de control del motor | 7.5 |
| 5 | Embrague automático | 40 |
| 6 | Relé FP (gasolina) | 30 |
| 7 | Relé de luces | 40 |
| 8 | Relé del motor de arranque | 30 |
| 9 | Motor del limpiaparabrisas | 40 |
| 10 | Limpiaparabrisas trasero | 20 |
| 40 | ||
| 11 | Interruptor complejo
(control del limpiaparabrisas, interruptor de los faros, bomba del lavaparabrisas (activación)); RNS (sistema de navegación por radio). |
15 |
| 12 | Encendedor de cigarrillos;
Iluminación de la guantera; Radio; Cambiador de CD, Conector de 12V en el maletero |
30 |
| 13 | Ventana delantera izquierda o
elevalunas eléctrico con limitador de fuerza. Ventana delantera derecha |
30 7,5 30 |
| 14 * | Juego de indicadores (funciones de tiempo),
relé de la bomba de lavado, teléfono móvil |
15 10 |
| 15 | Unidad de control del airbag;
Sensor ACSR (reconocimiento automático de asiento infantil); Sensor de airbag lateral; |
10 |
| 16 | Ajuste del espejo exterior;
Calentador del espejo exterior; Parktronic. |
15 |
| 17 | Bocina | 15 |
| 18 | Juego de indicadores;
Transpondedor y RFL (bloqueo de radiofrecuencia); Relé de la electrónica del motor; Relé del ventilador. |
10 |
| 19 | Conexión para remolque | 25 |
| 20 | Conexión para remolque | 15 |
| 21 | Conexión para remolque | 15 |
| 22 | Sistema de audio | 25 |
| 23 | Iluminación del espejo de cortesía | 7.5 |
| 24 | No asignado | |
| 25 | No asignado | |
| 26 | No asignado | |
| 27 | No asignado | |
| 28 | Juego de intermitentes
Limitador de fuerza excesiva. |
10 |
| 29 | Cierre centralizado;
Unidad de reconocimiento de ocupación del asiento. |
15 |
| 30 | Transpondedor DAS (sistema de autorización de tracción) y
RFL (bloqueo de radiofrecuencia), juego de indicadores eléctricos |
7.5 |
| 31 | Calentador de la ventana trasera | 25 |
| 32 | Teléfono móvil;
Radio o RNS (sistema de navegación por radio); Cambiador de CD; Lámpara de techo delantera; Lámpara de techo trasera. |
15 |
| 33 | Ventana delantera izquierda;
Ventana delantera derecha. |
30 |
| 34 | Calentador/protección anticongelante
(diésel) |
30 |
| 35 | Módulo de control ATA
2x relé de luz, sirena |
10 |
| 36 | Asientos delanteros calefactables | 25 |
| 37 | Palanca de cambios del programa VGS
(control de transmisión totalmente integrado), bomba de circulación de refrigerante con calefacción (diésel) |
10 |
| 38 | Módulo de control del aire acondicionado (compresor del aire acondicionado);
Motor paso a paso de la válvula de recirculación de aire; Ventilador del sensor interior; Boquilla del parabrisas calefactada. |
10 |
| 39 | Módulo de luces;
Bombilla de la luz de marcha atrás; Transmisión manual; Embrague automático; Bombilla de la luz de marcha atrás VGS (control de transmisión totalmente integrado) |
7.5 |
| 40 | Bombilla de la luz de freno izquierda, derecha y central
(señal de frenado ABS); Sensor de ángulo de dirección. |
10 |
| 41 | Módulo de control del aire acondicionado;
Conector de diagnóstico. |
10 |
| 42 | Ventana trasera izquierda;
Ventana trasera derecha. |
30 |
| 43 | ESP (programa electrónico de estabilidad);
Interruptor de freno; Contacto normalmente abierto. |
15 |
| 44 | Módulo de control VGS
(control de transmisión totalmente integrado) o embrague automático |
10 |
| 45 | Ventilador interior o
ventilador interior del aire acondicionado |
30 |
| 46 | Módulo de protección central con fusibles | 80 |
| 47 | Bomba de dirección asistida | 60 |
| 48 | Módulo de control de precalentamiento (diésel) | 60 |
| Inyección de aire secundario (AIR) (gasolina) | 30 | |
| * El fusible f14 se aumentó de 10 a 15 amperios como
fusible 14 para el relé de la bomba de lavado/parabrisas al final del número de chasis 033 655. Para el número al final del chasis 033 654, debe utilizarse solo un fusible de 10 A. |
||
Caja de fusibles del módulo de luces
| Número | Descripción | Amperios [A] |
| 1 | Faro delantero izquierdo | 7.5 |
| 2 | Faro delantero derecho | 7.5 |
| 3 | Faros de carretera izquierdos;
Faros de carretera derechos; Luz indicadora de faros de carretera (juego de intermitentes). |
15 |
| 4 | Faro lateral izquierdo;
Faro trasero izquierdo. |
7.5 |
| 5 | Faro lateral derecho;
Faro trasero derecho; Juego de intermitentes 58K; Iluminación de la matrícula. |
15 |
| 6 | Faros antiniebla izquierdos y derechos;
Faro antiniebla trasero izquierdo. |
15 |
Acerca del Mercedes-Benz Clase A w168 (1997-2004)
El Mercedes-Benz Clase A w168, fabricado entre 1997 y 2004, fue el primer modelo de esta clase que introdujo un diseño revolucionario y dimensiones compactas. Este modelo era conocido por su alto nivel de seguridad y su diseño innovador, que incluía un suelo de doble capa para una mejor protección en caso de colisión. El Mercedes-Benz Clase A w168 estaba disponible con varios motores, incluidas versiones de gasolina y diésel, que ofrecían diferentes potencias y consumos de combustible. Gracias a su practicidad y comodidad, se convirtió en un vehículo popular para la conducción urbana.
Diagrama de la caja de fusibles del Mercedes-Benz Clase A w168
Esta página muestra el diagrama de la caja de fusibles para el Mercedes-Benz Clase A w168, que es esencial para el mantenimiento y las reparaciones correctas del sistema eléctrico del vehículo. La caja de fusibles en este modelo se encuentra generalmente en el habitáculo, debajo del salpicadero, y también en el compartimento del motor. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para garantizar el correcto funcionamiento de todos los dispositivos eléctricos del vehículo.
