Mercedes-Benz SLK R170 (1995-2004) – caja de fusibles
Mercedes-Benz SLK R170 (1995-2004) – diagrama de la caja de fusibles
Año de producción: 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004.
El fusible del encendedor de cigarrillos (toma de corriente) en el Mercedes SLK R170 (1995-2004) es el fusible 31 en la caja de fusibles.
Caja de fusibles
| Nº | Descripción | Amperaje [A] |
| 1 | Asra:
Intermitentes; Intermitentes del remolque. |
7.5 |
| 170545 (01, 10, 20, 22, 28) 00:
Teléfono; Señal de apertura de puerta de garaje (170545 (10, 20, 22, 28) 00); E-Call (170545 (20, 22, 28) 00). |
5 | |
| 2 | Asra:
Señal acústica, bocina; Calefacción automática: (Válvula de aire de recirculación. Calefacción automática); Módulo de control de luces diurnas. |
15 |
| Asra:
Señal acústica, bocina; Aire acondicionado (Tempmatic): (Módulo de control eléctrico del ventilador de admisión, Válvula de recirculación de aire); Aire acondicionado (Automático): (Módulo de control eléctrico del ventilador de admisión); Módulo de control de luces diurnas. |
20 | |
| 170545 (01, 10, 20, 22, 28) 00:
Unidad de control – airbag; Unidad de control – sistema de reconocimiento automático de asiento infantil. |
5 | |
| 3 | Asra:
Tacómetro; Módulo de monitoreo de fallas de luces exteriores; Interruptor de luces de freno (luces de freno, luces de freno de remolque, luz de freno central montada en la parte superior, módulo de control del sistema de dirección); Boquilla del limpiaparabrisas calefactada (izquierda, derecha); Manguera del limpiaparabrisas calefactada (izquierda, derecha). |
15 |
| 170545 (01, 10, 20, 22, 28) 00:
Indicador, dispositivo de retención; Indicador, sistema de reconocimiento automático de asiento infantil. |
5 | |
| 4 | Asra:
Luz de cruce derecha. |
7.5 |
| Asra:
Luces de cruce ATA (USA, CH) |
15 | |
| 170 545 (01, 10, 20, 22, 28) 00:
Motor del limpiaparabrisas |
30 | |
| 5 | Asra:
Luz de cruce izquierda |
7.5 |
| 170 545 (01, 10, 20, 22, 28) 00:
Radio |
15 | |
| 6 | Asra:
Luz de carretera derecha. |
7.5 |
| 170 545 (01, 10, 20, 22, 28) 00:
Ajuste de los espejos exteriores, izquierdo y derecho |
15 | |
| 7 | Asra:
Luz de carretera izquierda; Indicador de luces de carretera. |
7.5 |
| 170545 (01, 10, 20, 22, 28) 00:
Control de techo blando; Control de transmisión; Control electrónico de transmisión; Bloqueo de freno de estacionamiento/marcha atrás. |
5 | |
| 8 | Asra:
Luz antiniebla izquierda; Luz antiniebla derecha. |
10 |
| 170 545 (01, 10, 20, 22, 28) 00:
Radio |
15 | |
| 9 | Asra: Regulador del ventilador; Aire acondicionado (automático); Aire acondicionado (Tempmatic). |
30 |
| 170545 (01, 10, 20, 22, 28) 00:
Iluminación del techo; Señal acústica (170545 (10, 20, 22, 28) 00); Alarma antirrobo (170545 (10, 20, 22, 28) 00); Iluminación del maletero (170545 (20, 22, 28) 00). |
10 | |
| 10 | Control de crucero (regulador de velocidad);
Relé de desactivación de emergencia (Asra, 170545 01 00; SLK 200 Kompressor (170.445), SLK 230 Kompressor (170.447)); Intervalo de luces de xenón (170545 (20, 22, 28) 00). |
5 |
| 11 | Bobinas de encendido | 15 |
| Control del motor | 10 | |
| 12 | Interruptor térmico calefactado del limpiaparabrisas delantero (boquillas del limpiaparabrisas, calentador de manguera) | 10 |
| 13 | Asra, 170 545 (01, 10, 20) 00:
Toma de diagnóstico; Teléfono; E-Call (170 545 (20, ??) 00). |
5 |
| 170 545 (22, 28) 00:
Toma de diagnóstico; Teléfono. |
10 | |
| 14 | Asra, 170, 545, 01 00:
Sistema de audio (amplificador de audio izquierdo / derecho) |
25 |
| 170 545 (10, 20, 22, 28) 00:
Soundbooster |
20 | |
| 15 | Asra, 170545 01 00:
Módulo de control del motor HFM-SFI (SLK 200 (170.435; 10.95 – 04.00) |
15 |
| 170 545 (10, 20, 22, 28) 00:
Sistema de calefacción automática; Tempmatic; Bomba de agua auxiliar. |
5 | |
| 16 | Asra, 170545 01 00:
Módulo de control del motor HFM-SFI (SLK 200 (170.435; 10.95 – 04.00) |
10 |
| 170 545 (20, 22) 00:
ABS / ESP |
30 | |
| 17 | 170 545 (20, 22) 00:
ABS / ESP |
5 |
| 18 | 170 545 28 00:
E-Call |
5 |
| 19 | 170545 (10, 20, 22, 28) 00:
Ventana eléctrica delantera; |
40 |
| 20 | 170545 (10, 20, 22, 28) 00:
Ventana eléctrica trasera. |
40 |
| 21 | 170 545 (20, 22, 28) 00:
Ajuste del asiento del lado derecho |
30 |
| 22 | 170 545 (20, 22, 28) 00:
Ajuste del asiento del lado izquierdo |
30 |
| 23 | 170 545 22 00:
Bomba de agua – motor sobrealimentado |
5 |
| 170 545 28 00:
Bomba de agua – motor 3,2 sobrealimentado |
10 | |
| 170 545 10 00:
Cierre centralizado; Iluminación del maletero. |
20 | |
| 24 | 170 545 (20, 22, 28) 00:
Unidad hidráulica |
40 |
| 170 545 10 00:
Controlador neumático, desempañador de la ventana trasera |
20 | |
| 25 | 170 545 (20, 22, 28) 00:
Controlador neumático, desempañador de la ventana trasera |
20 |
| 170 545 10 00:
Unidad hidráulica |
40 | |
| 26 | 170 545 (20, 22, 28) 00:
Cierre centralizado |
20 |
| 30 | Calefacción de asiento | 5 |
| 31 | Encendedor de cigarrillos delantero con iluminación de cenicero;
luz en la guantera. |
15 |
| 32 | Interruptor combinado (motor del limpiaparabrisas, bomba del lavaparabrisas, interruptor de faros) | 15 |
| 33 | Módulo de control del botón de calefacción | 5 |
| 34 | Asra, 170 545 01 00:
Calefacción de asiento |
25 |
| 170 545 (10, 20, 22, 28) 00:
Calefacción de asiento |
30 | |
| 35 | Relé de confirmación de bloqueo;
Velocímetro (señal acústica de advertencia de luces); Calentador estacionario / amplificador de calentador; Control remoto de radio; Señal de advertencia. |
15 |
| 36 | Unidad de ventilador del sistema de aire acondicionado;
Sistema de calefacción automática; Tempmatic. |
30 |
| 37 | Diagnóstico (OBD II);
Control remoto de frecuencia de radio; Velocímetro; Calefacción automática (CALEFACCIÓN): Módulo de control con botón de calefacción (CALEFACCIÓN); Módulo de control del aire acondicionado (Tempmatic A/C); Válvula de conmutación para aire fresco / recirculado. |
5 |
| M1 | Asra, 170 545 01 00:
Ventanas eléctricas delanteras |
40 |
| M2 | Asra, 170 545 01 00:
Ventanas eléctricas traseras |
40 |
| M3 | Asra, 170 545 01 00:
Caja de fusibles en el maletero |
80 |
| M4 | Asra, 170545 01 00:
Módulo de control del calentador auxiliar (SLK 200 Kompressor (170.445), SLK 230 Kompressor (170.447), sistema de dirección en el lado izquierdo LHS) |
40 |
| 170545 01 00:
Ventilador de admisión (tempmatic) (en modelos RHD en la caja del controlador) |
50 |

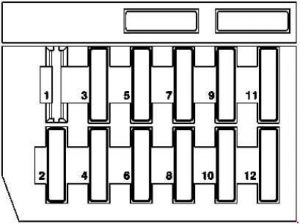

Caja de fusibles en el módulo de luces (volante a la izquierda)
| Número | Descripción | Amperaje [A] |
| 1 | No se usa | – |
| 2 | Interruptor de luces de freno;
Control de crucero. |
15 |
| 3 | Luz de carretera derecha;
Testigo de luces de carretera. |
7.5 |
| 4 | Bombilla de intermitente trasero;
Control de espejo atenuado; Asistencia de estacionamiento. |
15 |
| 5 | Luz de carretera izquierda | 7.5 |
| 6 | Luz de cruce derecha | 15 |
| 7 | Luz de posición delantera derecha;
Intermitente derecho (modelo 170 USA); Faro trasero derecho. |
7,5 |
| 8 | Luz de cruce izquierda | 15 |
| 9 | Luz antiniebla izquierda;
Luz antiniebla derecha. |
15 |
| 10 | Luz de posición delantera izquierda;
Luz de posición delantera izquierda (modelo 170 USA); Luz de posición izquierda. |
7,5 |
| 11 | Iluminación de matrícula;
Iluminación de instrumentos; Iluminación de símbolos; Regulación automática del ángulo de los faros. |
7.5 |
| 12 | Luz antiniebla trasera | 7.5 |
Caja de fusibles en el módulo de luces (volante a la derecha)
| Nº | Descripción | Amperaje [A] |
| 1 | Luz antiniebla izquierda;
Luz antiniebla derecha. |
15 |
| 2 | Luz antiniebla trasera | 7.5 |
| 3 | Luz de posición delantera derecha;
Luz trasera derecha. |
7.5 |
| 4 | Luz de posición delantera izquierda;
Luz trasera izquierda. |
7.5 |
| 5 | Luz de carretera izquierda | 7.5 |
| 6 | Iluminación de matrícula;
Iluminación de instrumentos; Iluminación de símbolos; Regulación automática del ángulo de los faros. |
7.5 |
| 7 | Luz de carretera derecha;
Control de luces de carretera. |
7.5 |
| 8 | Luz de cruce izquierda | 15 |
| 9 | Luz de freno;
Control de crucero. |
15 |
| 10 | Luz de cruce derecha | 15 |
| 11 | No se usa | – |
| 12 | Luz de marcha atrás/intermitente;
Control de brillo del espejo; Control de asistencia de estacionamiento. |
Caja de fusibles en el maletero
X – parte delantera del vehículo
| Nº | Descripción | Amperaje [A] |
| 23 | Asra:
Bomba de alimentación (CL); Bocina (ATA); Iluminación del maletero. |
20 |
| 24 | Asra:
Módulo de control PSE |
40 |
| 25 | Asra:
Unidad hidráulica con mecanismo de capota blanda. |
30 |
| 26 | Asra:
No se usa. |
– |
Acerca del Mercedes-Benz SLK R170 (1995-2004)
El Mercedes-Benz SLK R170, fabricado entre 1995 y 2004, es un icónico roadster que se caracteriza por su diseño compacto y rendimiento deportivo. Este modelo fue presentado por primera vez en el Salón del Automóvil de Ginebra e inmediatamente llamó la atención por su innovador sistema de techo retráctil, que permitía transformar el vehículo de coupé a descapotable en cuestión de segundos. El SLK R170 ofrecía varias opciones de motor, incluyendo unidades de cuatro y seis cilindros, que proporcionaban diferentes niveles de potencia. Gracias a su dirección precisa y su acabado de calidad, este modelo se hizo popular entre los entusiastas de los coches deportivos.
Diagrama de la caja de fusibles del Mercedes-Benz SLK R170
Esta página muestra el diagrama de la caja de fusibles para el Mercedes-Benz SLK R170, que es esencial para el mantenimiento y las reparaciones adecuadas de los sistemas eléctricos del vehículo. En este modelo, la caja de fusibles se encuentra típicamente debajo del capó y en el interior del vehículo, generalmente en el lado del pasajero. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para garantizar la seguridad y fiabilidad de su vehículo.
