Mercedes-Benz Clase S w220 (1998-2005) – caja de fusibles

Versión especial:

No se utiliza.

Con relé 1, ajuste longitudinal

Con relé 2, ajuste longitudinal

Relé S 1, ajuste de altura

Relé S 2, ajuste de altura.

Interruptor de asistencia del calentador;

desde el 1.9.02:

No se utiliza.

freno hidráulico

2º alternador trifásico

freno hidráulico

Aplicable a suspensión neumática:

AIRmatic con módulo de control ADS;

Aplicable a Active-Body-Control (ABC):

Módulo de control ABC;

Versión especial:

ADS, control de suspensión

Aplicable a suspensión neumática:

AIRmatic con módulo de control ADS;

Aplicable a Active-Body-Control (ABC):

Módulo de control ABC.

Bomba de agua del limpiaparabrisas;

Bomba de agua para lavar cristales;

Circuito 15;

Junta del conector;

Bobinas de encendido;

Encendedor delantero de cigarrillos con iluminación de cenicero

Punto de separación de alimentación VICS X137

sensor sensible al vehículo bloqueo del cinturón de seguridad

desde el 1.9.02:

no se utiliza

Versión especial:

Sensor de airbag lateral izquierdo y

airbag de parabrisas;

Sensor de airbag lateral derecho y

airbag de parabrisas.

freno hidráulico

freno hidráulico

Sensor sensible al vehículo para el bloqueo de los cinturones de seguridad

Conexión CTEL portátil;

Aplicable a teléfono MB D-net (D2B):

Interfaz D2B para teléfono fijo;

Aplicable a teléfono MB D-net (D2B)

con sistema de llamada de emergencia Tele Aid:

Módulo de control TELE AID;

Aplicable a teléfono MB D-net (D2B)

con sistema de llamada de emergencia E-call:

Instalación fija de la interfaz D2B;

Módulo de control con interruptor de frecuencia;

Módulo de control de llamadas de emergencia.

No se utiliza;

desde el 1.9.02:

Cabrestante de tensión de emergencia delantero izquierdo (W220);

Cabrestante de tensión de emergencia delantero derecho (W220).

juego de indicadores

Juego de indicadores;

Conector de conexión de datos

desde el 1.9.02:

No se utiliza.

Junta del conector de cables de diagnóstico;

Juego de indicadores;

Conector de conexión de datos;

Punto de separación;

Mazo de cables compacto / módulo de diagnóstico II, salpicadero;

Interconector;

Mazo de cables de diagnóstico / luces traseras de 16 pines;

Conector de medición;

Conector de conexión de datos.

Juego de intermitentes;

desde el 1.9.02:

No se utiliza.

juego de intermitentes

Juego de intermitentes

Unidad de control, visualización y gestión COMAND

Unidad de gestión, visualización y control COMAND;

Versión especial:

Juego de intermitentes.

Aire acondicionado:

Módulo de control y gestión AAC [KLA];

Bomba de circulación;

Válvula doble izquierda;

Válvula doble derecha.

Sintonizador de TV;

desde el 1.9.02:

Unidad de gestión y visualización;

Reproductor de CD con pantalla trasera y cargador (en el maletero).

Conector de diagnóstico

Módulo de control de la puerta de enlace de audio

Junta del conector de cables de diagnóstico:

Juego de intermitentes;

Conector de conexión de datos;

Punto de separación;

Mazo de cables compacto / módulo de diagnóstico II, salpicadero;

Interconector;

Mazo de cables de diagnóstico / luces traseras de 16 pines;

Conector de medición;

Conector de conexión de datos.

No se utiliza;

desde el 1.9.02:

Amplificador de audio.

módulo de protección

Módulo de control superior central;

desde el 1.9.02:

No se utiliza.

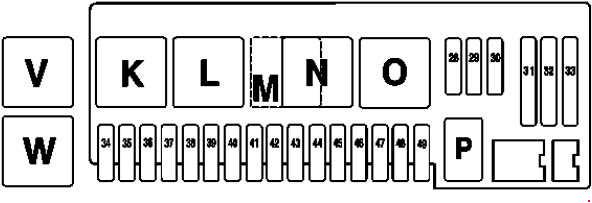

Relé del grupo hidráulico del servofreno

Relé de seguridad del grupo hidráulico del servofreno

Electrónica del motor / relé del chasis

Ventilador eléctrico de admisión

Módulo de control del sistema de tracción:

Módulo de control para ESP, SPS y BAS

(programa electrónico de estabilidad (ESP),

asistencia de dirección dependiente de la velocidad (SPS),

asistencia de frenado (BAS)).

Módulo de control del sistema de tracción:

Módulo de control ESP, SPS y BAS

(programa electrónico de estabilidad (ESP),

asistencia de dirección dependiente de la velocidad (SPS),

asistencia de frenado (BAS)).

No utilizado

Aplicable a calefacción del volante:

unidad de control del convertidor DC / DC.

Unidad de recirculación de sistemas de calefacción;

Regulador del ventilador;

Motor del ventilador.

módulo de control DTR.

Unidad de control de la palanca electrónica;

Unidad de control eléctrica VGS.

Botón del maletero interior (KIT)

Módulo de control de ajuste del alcance de los faros

Receptor de radio STH;

Calentador STH (C215);

Calentador STH o calentador adicional (W220).

Versiones especiales:

Relé del motor del ventilador de aceite de la transmisión;

Grupo del ventilador de aceite del motor:

Interruptor de temperatura (100 ° C).

Módulo de control CDI
Relé de arranque,

fusible delantero derecho y módulo de relé

Relé de la bomba de combustible (solo OM648)

Módulo de control CDI

calefacción del colector,

fusible delantero derecho y módulo de relé.

Módulo de control CDI;

Relé de arranque, fusible delantero derecho y

módulo de relé;

Motor y ventilador eléctrico de admisión de CA con

control integrado;

Bomba de circulación del ventilador de sobrealimentación;

OM648:

Unidad de control CDI;

Relé CDI;

AAC con control integrado del motor del ventilador adicional.

Módulo de control ABC;

con suspensión neumática:

AIRmatic con módulo de control ADS.

Unidad de control Motor ventilador toma

Sensor multifunción aire acondicionado automático

(funcionando con volante a la derecha)

Interruptor de temperatura del refrigerante (100 ° C)

Sensor multifunción

Módulo de control del ventilador de admisión;

M137; hasta el 31.8.02:

Motor y ventilador eléctrico de extracción de CA

con control integrado

Versión especial:

Módulo de control del ventilador de extracción.

Condensador antiparasitario.

Módulo de control del ventilador de extracción

Relé del grupo hidráulico del servofreno

Relé de seguridad del grupo hidráulico

del servofreno.

Versión especial:

Sistema automático de advertencia y extinción de incendios.

PAS y sistema de señalización especial

Mecanismo hidráulico de elevación de ventanas

Relé de apertura de la tapa del maletero;

Relé de cierre de la tapa del maletero;

Bomba hidráulica para el cierre remoto del maletero;

Versión especial:

no se utiliza.

Módulo de control Keyless Go;

Antena para la puerta delantera izquierda;

Antena sin llave para la puerta izquierda Go (W220);

Antena Keyless Go en el lado izquierdo (C215);

Antena sin llave para la puerta delantera derecha;

Antena para la puerta sin llave en el lado derecho (W220);

Antena para la puerta sin llave en el lado derecho (C215);

Electroimán sin llave para levantar la puerta delantera izquierda;

Electroimán sin llave para levantar la puerta trasera izquierda (W220);

Electroimán sin llave para levantar la puerta delantera;

Electroimán para levantar la puerta trasera derecha (W220);

Versión especial:

Sistema automático de advertencia y extinción de incendios.

Módulo de control del vehículo multifunción (SVMCM);

Versión especial:

PAS MCS.

No se utiliza

desde el 1.9.02:

Punto de separación de tensión de alimentación del procesador de navegación

VICS;

Módulo amplificador de antena de la ventana trasera.

Radio;

Módulo amplificador de antena de la ventana trasera;

Reproductor de CD con cargador (en el maletero);

Módulo de control, visualización y control COMAND;

Conector del circuito telefónico;

Sintonizador de televisión 15C;

Decodificador de vídeo;

Relé de sobrecarga, circuito 15;

Procesador de navegación;

Registrador de datos de tráfico.

Unidad de control del sistema manos libres;

Unidad de control del sistema de control por voz;

Conector CTEL conectable;

Unidad de control E-Call;

Transmisor / receptor de teléfono, D2B;

Interruptor de selección de auricular de teléfono, delantero y trasero (W220);

Interfaz CTEL;

Compensador CTEL;

Interfaz telefónica;

Transmisor / receptor de teléfono y TELE AID, D2B;

Unidad de control de telecomunicaciones (desde el 1.9.03);

Módulo Bluetooth (desde el 1.9.03);

Auricular trasero del teléfono (desde el 1.9.03 W220);

Compensador E-net (desde el 1.9.03);

Funcionamiento y visualización de la pantalla trasera (desde el 1.9.03);

Unidad de control de la caja de fusibles GPS (desde el 1.6.04);

Unidad de control de la interfaz CTEL portátil universal (UPCI [UHI]) (desde el 1.6.04);

Unidad de control del sistema de llamadas de emergencia (desde el 1.6.04);

Versión especial:

no se utiliza.

Sensor de inclinación ATA (versión especial).

Interfaz D2B para transmisor instalado permanentemente;

receptor de teléfono CTEl,

si está instalado el sistema de llamada de emergencia (TELE AID);

Módulo de control del sistema de control por voz,

si está instalado el sistema de llamada de emergencia (TELE AID),
conector CTEL conectable;

Registrador de datos de tráfico.

Bomba neumática para el control dinámico del asiento

Módulo de control, visualización y control COMAND;

Módulo amplificador de antena de la ventana trasera.

Regulador de ajuste del asiento delantero izquierdo con memoria.

Interfaz D2B para teléfono fijo;

Interfaz D2B para teléfono móvil portátil.

Interfaz D2B para teléfono móvil portátil.

Amplificador de audio;

desde el 1.9.02:

Regulador de ajuste del asiento delantero derecho con memoria.

Iluminación interior con junta universal

Válvula de cierre del refrigerante de CA trasero;

Grupo de alimentación del sistema de calefacción trasero;

Bomba de circulación;

Válvula doble izquierda;

Válvula doble derecha.

Módulo de control del aire acondicionado trasero.

Módulo de control de ajuste del asiento delantero izquierdo con memoria

Enrollador de tensión de emergencia del asiento delantero izquierdo

Módulo de control de la puerta trasera izquierda (W220).

Módulo de control de ajuste del asiento delantero derecho con memoria

Enrollador de tensión de emergencia del asiento delantero derecho

Módulo de control de la puerta trasera derecha (W220).

Módulo de control PTS

Módulo de la columna de dirección;

Unidad de control EIS;

Unidad de control ME-SFI.

Unidad de suministro del sistema de calefacción.

Conector de conexión de datos.

con iluminación de cenicero.

Bomba de combustible Intank
