Ford Puma (1997-2022) – caja de fusibles

Ford Puma (1997-2002) – diagrama de fusibles

Año de fabricación: 1997, 1998, 1999, 2000, 2001, 2002.

El fusible del encendedor de cigarrillos (toma de corriente) en el Ford Puma (1997-2002) es el fusible 1 en la caja de fusibles del habitáculo.

Caja de fusibles del habitáculo

hasta 09.1999

Diagrama de la caja de fusibles del habitáculo hasta septiembre de 1999.
Ford Puma – diagrama de fusibles – caja de fusibles en el habitáculo

09.1999 – 09.2000 (con doble cierre)

Caja de fusibles del habitáculo con doble cierre, 09.1999-09.2000.
Ford Puma – diagrama de fusibles – caja de fusibles en el habitáculo

09.1999 – 09.2000 (sin doble cierre)

Caja de fusibles del habitáculo sin doble cierre, 09.1999-09.2000.
Ford Puma – diagrama de fusibles – caja de fusibles en el habitáculo

después de 09.2000 (con cierre centralizado)

Caja de fusibles del habitáculo con cierre centralizado, después de 09.2000.
Ford Puma – diagrama de fusibles – caja de fusibles en el habitáculo

después de 09/2000 (sin cierre centralizado)

Caja de fusibles del habitáculo sin cierre centralizado, después de 09.2000.
Ford Puma – diagrama de fusibles – caja de fusibles en el habitáculo
Amperaje [A] Descripción
1 15 Encendedor de cigarrillos
2 7,5 después de 09.1999:

Iluminación interior;

Reloj.

10 hasta 07.1999:

Radio;

Iluminación interior.

3 10 después de 09.1999:

GEM

4 20 Calefacción de la luneta trasera
5 15 Luces de emergencia;

Bocina

6 7,5 Intermitente izquierdo;

instr. Bel (después de 07.1999).

7 7,5 Intermitente derecho;

Iluminación de la matrícula

(después de 07.1999).

8 15 Cierre centralizado;

Ajuste del espejo.

9 15 Ajuste del asiento
10
11 30 Elevalunas eléctricos
12 20 Motor del limpiaparabrisas
13 15 Calefacción;

Luz de freno;

Luz de marcha atrás (después de 07.1999).

14 10 Airbag
15 20 después de 09.1999:

Calefacción de los espejos.

hasta 07.1999:

Luces diurnas.

16 30 Motor del ventilador de la calefacción
17 15 Intermitentes
18 15 Control electrónico del motor
Leggere  Ford Tourneo Connect (2002-2016) – caja de fusibles
19 7,5 después de 09.1999:

Terminal 75

10 hasta 07.1999:

Terminal 75

20 20 hasta 07.1999:

Calefacción de los espejos

21 25 hasta 07.1999:

Luces de posición

22 10 después de 09.1999:

Radio (después de 07.2000);

Conector de diagnóstico.

42 15 después de 09.1999:

GEM

10 hasta 07.1999:

Luz antiniebla trasera

43 10 después de 09.1999:

Apertura del portón trasero

44 20 hasta 07.1999:

Cierre centralizado

49 20 después de 09.1999:

Luces diurnas

50 25 después de 09.1999:

Luces de posición

Relés
K1 Calefacción de la luneta trasera
K11 hasta 07.1999:

Motor del limpiaparabrisas

K41 Encendido
K43 hasta 07.1999:

Intermitente izquierdo

K44 hasta 07.1999:

Intermitente derecho

K110 Apertura del portón trasero
K118 hasta 07.1999:

Iluminación interior

K164 después de 09.1999:

Motor del limpiaparabrisas;

hasta 07.1999:

Sistema de limpieza de faros.

A66 Señal acústica de advertencia de luces

Diagrama de fusibles del compartimento del motor (hasta 07.2000)

Diagrama de fusibles del compartimento motor hasta julio de 2000, sistema de limpieza de faros.
Ford Puma – diagrama de fusibles – diagrama de fusibles en el compartimento del motor
Número Amperaje [A] Descripción
23 10 Luces delanteras izquierdas
24 10 Luces delanteras derechas
25 10 Luces de carretera izquierdas
26 10 Luces de carretera derechas
27 10 Sensor HEGO
28 15 Control electrónico del motor
29 20 Luces de marcha atrás;

Aire acondicionado.

30 3 ABS
31 30 ABS
32 3 Memoria PCM
33 30 ABS
34 30 Ajuste de octanaje
35 10 Bomba de combustible
36 60 Motor de arranque;

Ventilador de refrigeración del motor.

37 40 Amplificador;

Sistema de limpieza de faros.

38 60 Relé de arranque
39 60 Fuente de alimentación principal del sistema eléctrico del vehículo

del sistema eléctrico del vehículo

40 60 Diagrama de fusibles en el

habitáculo;

Interruptor de arranque

Relés
K4 Relé de mantenimiento de potencia
K94 Motor de arranque
K32 Aire acondicionado
K36 Luces de circulación diurna
K37 Luces de carretera
K45 Ventilador de refrigeración del motor
K46 Ventilador de refrigeración del motor (alta velocidad)
K157 Relé auxiliar
K158 Aire acondicionado
Diodo
V33 Relé de mantenimiento de potencia
Leggere  Ford KA I (1996-2008) – baterías

Diagrama de fusibles del compartimento del motor (después de 07.2000)

Diagrama de fusibles del compartimento motor después de julio de 2000, interruptor de arranque.
Ford Puma – diagrama de fusibles – diagrama de fusibles en el compartimento del motor
Número Amperaje [A] Descripción
23 10 Luces delanteras izquierdas
24 30 ABS
25 10 Luces delanteras derechas
26 10 ABS
27 10 Luces de carretera izquierdas
28 3 ABS
29 10 Luces de carretera derechas
30 15 Control electrónico del motor
31 10 Bomba de combustible
32 20 Aire acondicionado
33 3 Memoria PCM
34 30 Ajuste de octanaje (hasta 09.2000)
35
36 10 Sensor HEGO
37
38
51 60 Motor de arranque, ventilador de refrigeración del motor
52 40 Sistema de limpieza de faros
53 60 Relé de arranque
54
55 60 Fuente de alimentación principal del sistema eléctrico

del vehículo.

56 60 Diagrama de fusibles en el

habitáculo;

Interruptor de arranque.

Relés
K4 Relé de mantenimiento de potencia
K26 Luces antiniebla
K32 Aire acondicionado
K45 Ventilador de refrigeración del motor
K46 Ventilador de refrigeración del motor (alta velocidad)
K94 Bloque de arranque
K157 Relé auxiliar
K158 Aire acondicionado
K243 Luces de cruce
K244 Luces de carretera
Diodo
V22 Relé del ventilador de refrigeración del motor
V33 Relé de mantenimiento de potencia

Ford Puma (2019-2020) – diagrama de la caja de fusibles

Año de fabricación: 2019, 2020.

Los fusibles del encendedor de cigarrillos (toma de corriente) en el Ford Puma son los fusibles 83 y 84 en la caja de fusibles del compartimento del motor.

Diagrama de la caja de fusibles del habitáculo

Ubicación de la caja de fusibles

El panel de fusibles se encuentra detrás del espacio para los pasajeros (LHD) o debajo del espacio para los pasajeros (RHD).

Diagrama de la caja de fusibles

Diagrama de la caja de fusibles del Ford Puma (2019-2020) en el habitáculo.

Asignación de fusibles en el salpicadero

Leggere  Ford Ranger III (desde 2011) – baterías
Nr Amp [A] Descripción
1 5A Módulo de control de restricciones; Sensor de temperatura y humedad en el vehículo.
2 10 A Módulo de control de asistencia al estacionamiento.
3 10 A Llave de encendido; Interruptor de encendido; Módulo telemático.
4 20A Cerradura.
5 10 A Techo corredizo
6 30A Interruptor del espejo derecho; Elevalunas eléctricos delanteros derechos.
7 5A Indicador de desactivación del airbag del pasajero; Espejo retrovisor con función de atenuación automática.
8 10 A Conector de datos.
9 5A Módulo de seguridad central.
10 15A Protección para niños; Tapa del depósito de combustible.
11 30A Interruptor del espejo izquierdo; Elevalunas eléctricos delanteros izquierdos.
12 15A Volante calefactado; Módulo de control de faros.
13 15A Control por voz; Pantalla de infoentretenimiento; Reproductor de CD.
14 7,5A Señal acústica alimentada por batería.
15 10 A Señal acústica antirrobo.
16 7,5A Control de climatización; Módulo del volante; Salpicadero; Conector de datos.
17 20A Unidad de audio.
18 20A No utilizado.

Diagrama de la distribución de fusibles en el compartimento del motor

Ubicación de la distribución de fusibles

Ubicación y diagrama de la distribución de fusibles del Ford Puma en el motor.

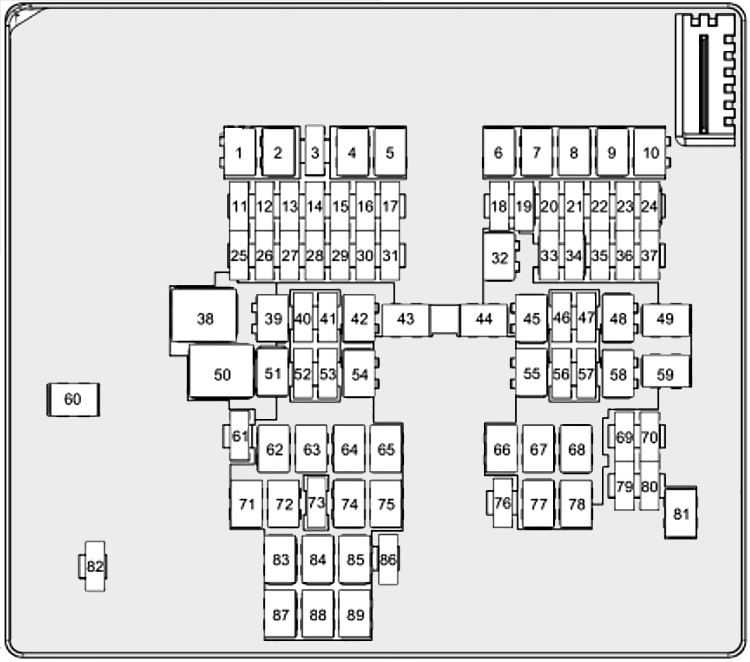

Diagrama de la distribución de fusibles

Diagrama detallado de la distribución de fusibles en el compartimento del motor.

Asignación de fusibles en el compartimento del motor

Número Amp [A] Descripción
Número Amp [A] Descripción
1 No utilizado.
2 60A Calentador de aire de admisión.
3 10 A Boquillas calefactadas de los limpiaparabrisas delanteros.
4 40A Elemento calefactor del parabrisas en el lado izquierdo.
5 No utilizado.
6 30A Motor de arranque.
7 40A Motor del ventilador.
8 No utilizado.
9 No utilizado.
10 No utilizado.
11 20A Bloqueo de la columna de dirección.
12 10 A Embrague del aire acondicionado.
13 No utilizado.
14 No utilizado.
15 No utilizado.
16 No utilizado.
17 5A Módulo de control del sistema de transmisión.
18 10 A Volante calefactado.
19 5A Dirección asistida electrónica.
20 No utilizado.
21 No utilizado.
22 No utilizado.
23 10 A Módulo de multiconfiguración del asiento del pasajero.
24 10 A Módulo de multiconfiguración del asiento del conductor.
25 10 A Bomba de refrigerante.
Válvula de drenaje.
26 15A Válvula de ventilación del depósito de combustible; Sensor de posición del árbol de levas; Sensor de presión de combustible; Válvula solenoide de control de las paletas variables del turbocompresor; Válvula de derivación del enfriador de recirculación de gases de escape; Válvula solenoide Wastegate; Sensor de oxígeno calefactado.
27 20A Módulo de control del sistema de transmisión.
28 15A Persiana activa; Bomba de aceite; Compresor del aire acondicionado; Válvula solenoide Wastegate; Sensor de presencia de agua en el combustible.
29 15A Bobina de encendido; Condensador de supresión de ruido.
30 10 A Válvula de sobrepresión del aire acondicionado.
31 No utilizado.
32 30A Módulo de control de la carrocería.
33 10 A Sistema de información de ángulo muerto; Módulo de control de crucero; Cámara de estacionamiento delantera; Cámara de estacionamiento trasera; Módulo de control de asistencia al estacionamiento.
34 No utilizado.
35 10 A Faros.
36 5A Sistema de prevención de bloqueo de ruedas.
37 No utilizado.
38 40A Motor del ventilador.
39 No utilizado.
40 No utilizado.
41 20A Asientos calefactados.
42 No utilizado.
43 40A Módulo de remolque.
44 40A Elemento calefactor del parabrisas en el lado derecho.
Nr Amp [A] Descripción
45 30A Módulo de la puerta trasera izquierda.
46 5A Ajuste de faros.
47 15A Amplificador de audio.
48 20A Techo abierto
49 60A Bomba antibloqueo.
50 60A Ventilador de refrigeración de alta velocidad.
51 No utilizado.
52 10 A Conector de enlace de datos.
53 No utilizado.
54 30A Módulo de la puerta trasera derecha.
55 30A Válvula antibloqueo.
56 5A Interruptor de encendido del freno.
57 15A Amplificador de audio.
58 30A Puerta eléctrica.
59 40A Módulo de control de la carrocería.
60 No utilizado.
61 No utilizado.
62 No utilizado.
63 No utilizado.
64 No utilizado.
65 No utilizado.
66 No utilizado.
67 No utilizado.
68 20A Bomba de combustible.
69 No utilizado.
70 No utilizado.
71 No utilizado.
72 No utilizado.
73 5A Sensor de lluvia.
74 30A Motor del limpiaparabrisas delantero.
75 No utilizado.
76 No utilizado.
77 25A Luneta trasera calefactada.
78 No utilizado.
79 20A Bocina.
80 No utilizado.
81 No utilizado.
82 15A Bomba del limpiaparabrisas trasero.
83 20A Encendedor de cigarrillos; Tomas de corriente auxiliares delanteras.
84 20A Tomas de corriente auxiliares traseras.
85 40A Ventilador de refrigeración de baja velocidad.
86 20A Limpiaparabrisas trasero.
87 No utilizado.
88 No utilizado.
89 No utilizado.

Ford Puma – diagrama de la caja de fusibles

Año de fabricación: 2021, 2022.

Los fusibles del encendedor de cigarrillos (tomas de corriente) en el Ford Puma son los fusibles 83 (delantero), 84 (trasero) en la caja de fusibles del compartimento del motor.

Compartimento del motor

Caja de fusibles en el compartimento del motor

Vista del compartimento del motor mostrando la caja de fusibles principal.

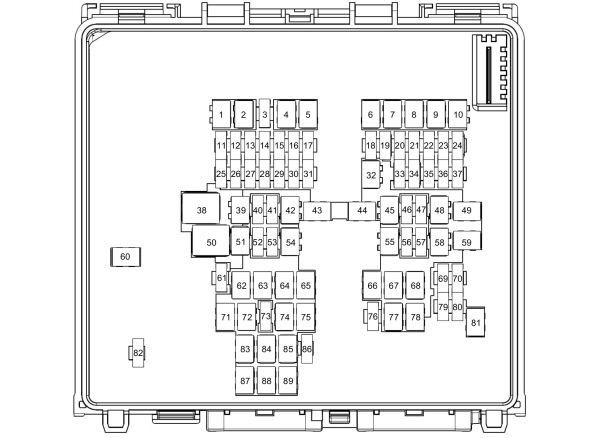

Caja de fusibles en el compartimento del motor

Detalle de la caja de fusibles ubicada en el compartimento del motor.
Número Amperios [A] Descripción
Número Amperios [A] Descripción
1 No utilizado.
2 60 A Calentador de aire de admisión.
3 10 A Boquillas calefactadas de los limpiaparabrisas del parabrisas.
4 40 A Elemento calefactor del parabrisas en el lado izquierdo.
5 No utilizado.
6 30 A Motor de arranque.
7 40 A Motor del ventilador.
8 No utilizado.
9 60 A Módulo de control de las bujías; Módulo de control de la transmisión.
10 No utilizado.
11 20 A Bloqueo de la columna de dirección.
12 10 A Embrague del aire acondicionado.
13 No utilizado.
14 No utilizado.
15 No utilizado.
16 5 A Integrado con la correa del alternador del motor de arranque — MHEV.
17 5 A Módulo de control del sistema de propulsión.
18 10 A Volante calefactado.
19 5 A Sistema de dirección asistida electrónica.
20 7,5 A Módulo de control de la transmisión.
21 No utilizado.
22 No utilizado.
23 10 A Módulo del asiento con múltiples configuraciones en el lado del pasajero.
24 10 A Módulo del asiento con múltiples configuraciones en el lado del conductor.
25 10 A Bomba de refrigerante; Válvula de drenaje.
26 15 A Válvula de drenaje de vapores de combustible; Sensor de posición del árbol de levas; Sensor de control de presión de inyección de combustible; Válvula solenoide de control de geometría variable de las paletas de la turbina del turbocompresor; Válvula de derivación del enfriador del sistema de recirculación de gases de escape; Válvula solenoide de control de la válvula de sobrepresión; Sonda lambda calefactada.
27 20 A Módulo de control del sistema de propulsión.
28 15 A Apertura activa de la rejilla de admisión; Bomba de aceite; Compresor del sistema de aire acondicionado; Válvula solenoide de control de la válvula de sobrepresión; Sensor de presencia de agua en el combustible.
29 15 A Bobina de encendido; Condensador de supresión de ruido.
30 10 A Válvula de sobrepresión del sistema de aire acondicionado.
31 10 A Módulo de gestión de energía de la batería — MHEV.
32 30 A Módulo de control de los sistemas de la carrocería.
33 10 A Sistema de monitoreo de punto ciego; Módulo de control de crucero; Cámara delantera del sistema de asistencia al estacionamiento; Cámara trasera de asistencia al estacionamiento; Módulo de control del sistema de asistencia activa al estacionamiento.
34 10 A Módulo de control de la transmisión.
5 A Módulo de control de dosificación del reductor.
35 10 A Faros.
36 5 A Sistema de prevención de bloqueo de ruedas durante el frenado.
37 No utilizado.
38 40 A Motor del ventilador.
39 No utilizado.
40 10 A Módulo de gestión de energía de la batería — MHEV.
41 20 A Asientos calefactados.
42 No utilizado.
43 40 A Módulo de remolque.
Número Amperios [A] Descripción
44 40 A Elemento calefactor del parabrisas en el lado derecho.
45 30 A Módulo de la puerta trasera izquierda.
46 5 A Ajuste de la posición de los faros.
47 15 A Amplificador de audio.
48 20 A Techo practicable.
49 60 A Bomba del sistema de prevención de bloqueo de ruedas durante el frenado.
50 60 A Ventilador de refrigeración de alta velocidad.
51 No utilizado.
52 10 A Conector de diagnóstico.
53 No utilizado.
54 30 A Módulo de la puerta trasera derecha.
55 30 A Válvula del sistema de prevención de bloqueo de ruedas durante el frenado.
56 5 A Interruptor de encendido/apagado de los frenos.
57 15 A Amplificador de audio.
58 30 A Apertura/cierre eléctrico del portón trasero.
59 40 A Módulo de control de los sistemas de la carrocería.
60 No utilizado.
61 No utilizado.
62 No utilizado.
63 No utilizado.
64 No utilizado.
65 No utilizado.
66 No utilizado.
67 No utilizado.
68 20 A Bomba de combustible.
69 No utilizado.
70 No utilizado.
71 No utilizado.
72 No utilizado.
73 5 A Sensor de lluvia.
74 30 A Motor del limpiaparabrisas del parabrisas.
75 No utilizado.
76 No utilizado.
77 25 A Calefacción de la luneta trasera.
78 No utilizado.
79 20 A Bocina.
80 No utilizado.
81 25 A Calentador de diésel.
82 15 A Bomba del limpiaparabrisas trasero.
83 20 A Encendedor de cigarrillos. Tomas de corriente auxiliares delanteras.
84 20 A Tomas de corriente auxiliares traseras.
85 40 A Ventilador de refrigeración de baja velocidad.
86 20 A Limpiaparabrisas trasero.
87 No utilizado.
88 No utilizado.
89 No utilizado.

Caja de fusibles en el habitáculo

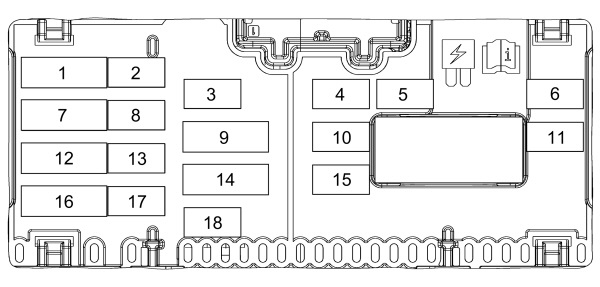

Ubicación de la caja de fusibles en el habitáculo del vehículo.
Número Amperios [A] Descripción
1 5 A Módulo de control del sistema de seguridad suplementario; Sensor interno de temperatura y humedad.
2 10 A Módulo de control del sistema de asistencia activa al estacionamiento.
3 10 A Interruptor de encendido; Botón del interruptor de encendido; Módem telemático.
4 20 A Bloqueo; Desbloqueo.
5 10 A Techo practicable.
6 30 A Elevalunas eléctricos delanteros derechos.
7 5 A Indicador de desactivación del airbag del pasajero; Espejo retrovisor con función de atenuación automática.
8 10 A No utilizado.
9 5 A Módulo de control central de alarma; Portón trasero con apertura/cierre manos libres; Apertura/cierre eléctrico del portón trasero.
10 15 A Bloqueo de apertura de puertas para niños; Tapa del depósito de combustible.
11 30 A Elevalunas eléctricos delanteros izquierdos.
12 15 A Volante calefactado; Módulo de control de faros.
13 15 A Control por voz; Pantalla de información y sistema electrónico de consumo; Reproductor de CD.
14 7,5 A Sirena de alarma alimentada por batería; Módulo de carga inalámbrica.
15 10 A Sirena del sistema de alarma.
16 7,5 A Sistema de calefacción, ventilación y aire acondicionado; Módulo del volante; Tacómetro; Conector de diagnóstico.
17 20 A Sistema de audio.
18 20 A No utilizado.

Acerca del Ford Puma (1997-2022)

El Ford Puma, fabricado entre 1997 y 2022, es un coupé deportivo compacto que ganó popularidad gracias a su diseño dinámico y sus características de conducción deportiva. Este modelo se lanzó inicialmente como un coupé de dos puertas, ofreciendo una conducción ágil y una dirección precisa. El Ford Puma estaba equipado con varias motorizaciones, incluyendo motores de gasolina de 1.4 a 1.7 litros, que proporcionaban suficiente potencia para una conducción deportiva. A lo largo de los años, el modelo evolucionó y se adaptó a las tendencias modernas, manteniendo su ADN deportivo y su atractivo aspecto.

Diagrama de la caja de fusibles del Ford Puma

Esta página muestra el diagrama de la caja de fusibles del Ford Puma, que es esencial para el correcto mantenimiento y reparación del vehículo. Típicamente, la caja de fusibles se encuentra en el compartimento del motor y en el habitáculo del vehículo. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes protegidos, como luces, limpiaparabrisas o aire acondicionado. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en el sistema eléctrico. La caja de fusibles es un elemento clave para la seguridad y funcionalidad del vehículo, por lo que es importante conocer su disposición y contenido.

Carlos Martínez

Carlos Martínez

Soy Carlos Martínez, apasionado de la mecánica automotriz y de los sistemas eléctricos de los vehículos. Desde hace más de diez años me dedico a recopilar y analizar diagramas de cajas de fusibles y relés para diferentes marcas y modelos de automóviles. Creé este sitio web para ayudar a conductores, mecánicos y aficionados al automóvil a encontrar rápidamente la información que necesitan cuando surge un problema eléctrico en el vehículo. Sé por experiencia propia que localizar el fusible correcto puede ahorrar mucho tiempo y evitar reparaciones innecesarias. En esta página publico diagramas claros y organizados de cajas de fusibles, junto con la ubicación de los componentes y explicaciones útiles para facilitar su identificación. Mi objetivo es ofrecer información sencilla, práctica y accesible para cualquier persona que necesite entender mejor el sistema eléctrico de su coche.
