Ford Expedition (1997-2022) – Caja de fusibles
Ford Expedition (1997-2002) – esquema de fusibles
Año de fabricación: 1997, 1998, 1999, 2000, 2001, 2002.
El fusible del encendedor de cigarrillos (toma de corriente) en el Ford Expedition (1997-2002) es el fusible 3 en la caja de fusibles del habitáculo.
Habitáculo
El panel de fusibles se encuentra debajo y a la izquierda del volante, cerca del pedal del freno.
| Número |
Amp [A] | Descripción |
| 1 | 25 | Audio |
| 2 | 5 | Ordenador de a bordo;
Control electrónico automático de temperatura (EATC); Módulo de control del tren motriz (PCM); Panel de instrumentos. |
| 3 | 20 | Encendedor de cigarrillos;
Conector del escáner OBD-II. |
| 4 | 7.5 | Módulo de acceso remoto;
Espejos; Funciones de memoria (asientos y pedales). |
| 5 | 15 | Módulo de control de velocidad;
Luces de marcha atrás; Módulo EVO; Interruptor de modo de aire acondicionado (relé del ventilador delantero); Relé de luces diurnas; Sistema de sensores de marcha atrás; Bloqueo automático; Espejo eléctrico. |
| 6 | 5 | Panel de instrumentos;
Ordenador de a bordo; Brújula; Electroimán de bloqueo del pedal de freno; Módulo de suspensión neumática; Módulo GEM; Sensor del sistema de dirección EVO; Espejo calefactado; Desempañador de la luneta trasera; Sistema de sensores de marcha atrás. |
| 7 | 5 | Relé del ventilador del aire acondicionado auxiliar
(a través del fusible 22). |
| 8 | 5 | Radio;
Módulo de acceso remoto; Módulo GEM. |
| 9 | – | No utilizado |
| 10 | – | No utilizado |
| 11 | 30 | Relé de la bomba del lavaparabrisas delantero;
Relé de funcionamiento de los limpiaparabrisas; Relé de estacionamiento; Motor del limpiaparabrisas delantero; Relé de la bomba del lavaparabrisas trasero. |
| 12 | 15 | Interruptor de suspensión neumática |
| 13 | 20 | Interruptor de luces de freno (bombillas);
Intermitentes/luces de emergencia; Módulo de control de velocidad. |
| 14 | 15 | Limpiaparabrisas traseros;
Iluminación del salpicadero; Relé de ahorro de batería; Relé de iluminación interior; Relé de retardo de accesorios (elevalunas eléctricos, techo solar, ventanillas correderas) |
| 15 | 5 | Interruptor de luces de freno
(control de velocidad, bloqueo del pedal de freno, ABS, entradas del módulo PCM, módulo de suspensión neumática, bloqueo automático); Módulo GEM. |
| 16 | 20 | Faros (luces largas);
Panel de instrumentos (indicador de luces largas). |
| 17 | 10 | Espejos calefactados;
Indicador del interruptor de la rejilla calefactada. |
| 18 | 5 | Iluminación de instrumentos (alimentación del atenuador) |
| 19 | – | No utilizado |
| 20 | 5 | Audio;
Módulo de suspensión neumática; Módulo GEM; Módulo de memoria. |
| 21 | 15 | Relé del motor de arranque;
Fusible 20; Interruptor de rango de la transmisión. |
| 22 | 10 | Módulo de airbag;
Interruptor de modo de aire acondicionado (relé del ventilador); EATC; Relé del ventilador EATC; Fusible de alimentación 7. |
| 23 | 10 | Auxiliar;
Asientos calefactados; Carga de batería del remolque; Intermitentes/luces de emergencia; Relé de embrague 4×4; Consola superior; Espejo E/C; Módulo del sistema antibloqueo en 4 ruedas (4WABS). |
| 24 | – | No utilizado |
| 25 | – | No utilizado |
| 26 | 10 | Luz de cruce derecha |
| 27 | 5 | Relé de luces antiniebla y
indicador de luces antiniebla |
| 28 | 10 | Luz de cruce izquierda |
| 29 | 5 | Módulo de faros automáticos;
Interruptor de control de cambio de marchas. |
| 30 | 30 | Transceptor pasivo antirrobo;
Panel de instrumentos; Bobinas de encendido; Relé del módulo de control del motor. |
| 31 | 10 | Panel de control integrado trasero (audio);
Reproductor de CD. |
| 1 | – | Relé de iluminación interior |
| 2 | – | Relé de ahorro de batería |
| 3 | – | Relé del desempañador de la luneta trasera |
| 4 | – | Relé de ventanilla de un toque hacia abajo |
| 5 | – | Relé de retardo de ACC |

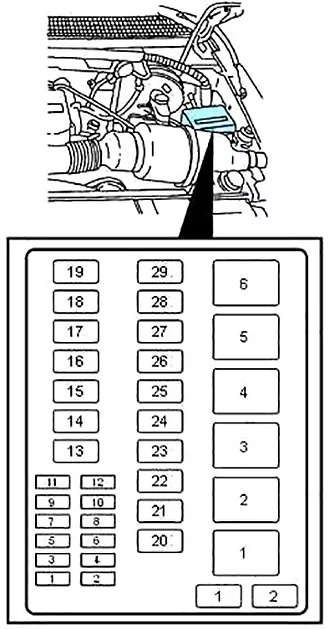

Caja de fusibles situada en el compartimento del motor
Versión 1
| Nº | Amp [A] | Descripción |
| 1 | 20 | Luces de marcha atrás y traseras de remolque |
| 2 | 10 | Monitor de diagnóstico de airbag |
| 3 | 30 | Cierres eléctricos |
| 4 | 15 | Suspensión neumática |
| 5 | 20 | Bocina |
| 6 | 30 | Fusibles de la caja de fusibles del motor nº 3 y 5 |
| 7 | 15 | Luces de posición y traseras |
| 8 | 30 | Faros |
| 9 | 15 | Luces antiniebla y DRL |
| 10 | 25 | Punto de alimentación auxiliar del panel de instrumentos (I/P) |
| 11 | 25 | Punto de alimentación auxiliar de la consola |
| 12 | 10 | Limpiaparabrisas trasero |
| 13 | 30 | Ventilador auxiliar |
| 14 | 60 | Sistema de frenos antibloqueo en las cuatro ruedas (4WABS) |
| 15 | 50 | Compresor de suspensión neumática |
| 16 | 40 | Carga de batería del remolque;
Fusible nº 2 en la caja de fusibles del motor; fusible nº 4 en la caja de fusibles del motor. |
| 17 | 30 | Tracción a las cuatro ruedas (4WD);
Motor y embrague de la caja de transferencia. |
| 18 | 30 | Alimentación del conductor |
| 19 | 20 | Bomba de combustible |
| 20 | 50 | Alimentación conmutada de la configuración de la caja de fusibles |
| 21 | 50 | Alimentación conmutada de la configuración de la caja de fusibles |
| 22 | 50 | Alimentación de la batería de la caja de fusibles |
| 23 | 40 | Ventilador delantero |
| 24 | 30 | Alimentación de la unidad de control del motor |
| 25 | 30CB | Ventanas |
| 26 | – | No utilizado |
| 27 | 40 | Luces y espejos calefactados |
| 28 | 30 | Frenos eléctricos para remolque |
| 29 | 30 | Ventilador híbrido;
Techo practicable; Cristal inclinable. |
| 1 | – | No utilizado |
| 2 | – | Diodo PCM |
| 1 | – | Velocidad alta/baja de los limpiaparabrisas delanteros |
| 2 | – | Limpiaparabrisas delanteros |
| 3 | – | Relé de la bomba del lavaparabrisas delantero |
| 4 | – | Relé de la bomba de combustible |
| 5 | – | Relé de la bocina |
| 6 | – | Relé de potencia del PCM |

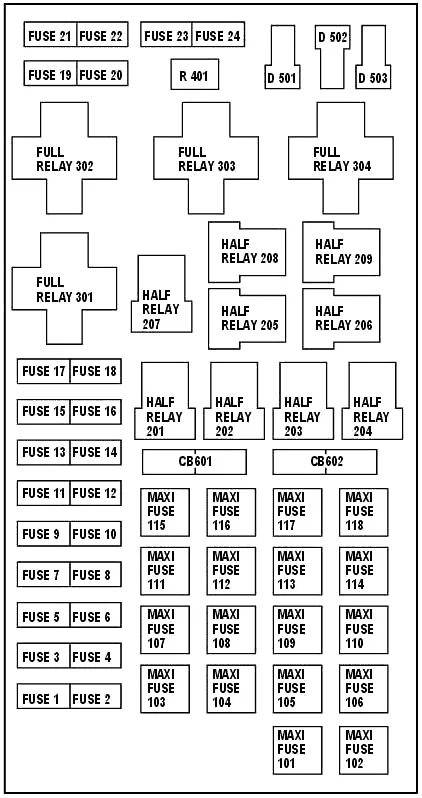

Versión 2
| Número |
Amp [A] | Descripción |
| 1 | 20 | Punto de alimentación |
| 2 | 30 | Módulo de control del sistema de transmisión |
| 3 | 30 | Faro;
Faros automáticos. |
| 4 | 20 | Panel de control de alimentación |
| 5 | 20 | Luces de marcha atrás/estacionamiento del remolque |
| 6 | 15 | Luces de estacionamiento;
Luces del coche de pasajeros; Fusible del habitáculo 18 |
| 7 | 20 | Bocina |
| 8 | 30 | Cierre eléctrico de puertas |
| 9 | 15 | Luces diurnas (DRL);
Luces antiniebla. |
| 10 | 20 | Bomba de combustible |
| 11 | 20 | Campo del alternador |
| 12 | 10 | Limpiaparabrisas trasero |
| 13 | 15 | Embrague del aire acondicionado |
| 14 | – | No utilizado |
| 15 | 10 | Luces de conducción |
| 16 | – | No utilizado |
| 17 | 10 | Elevalunas eléctricos |
| 18 | 15 | Módulo de control del sistema de transmisión;
Inyectores de combustible; Bomba de combustible; Sensor de flujo de masa de aire. |
| 19 | 10 | Bloqueo de remolque y
luz de giro a la derecha. |
| 20 | 10 | Bloqueo de remolque y
luz de giro a la izquierda. |
| 21 | – | No utilizado |
| 22 | – | No utilizado |
| 23 | 15 | Sensores HEGO;
Válvula de purga del depósito; Transmisión automática; Sensor CMS. |
| 24 | – | No utilizado |
| 101 | 30 | Carga de batería del remolque |
| 102 | 50 | Módulo de frenos antibloqueo en las cuatro ruedas |
| 103 | 50 | Alimentación de la batería del bloque de conexión |
| 104 | 30 | Motor y embrague de la caja de transferencia 4×4 |
| 105 | 40 | Ventilador delantero del aire acondicionado |
| 106 | – | No utilizado |
| 107 | – | No utilizado |
| 108 | 30 | Frenos eléctricos para remolque |
| 109 | 50 | Compresor de suspensión neumática |
| 110 | 30 | Asientos calefactados |
| 111 | 40 | Alimentación de la batería del interruptor de arranque
(circuito de funcionamiento/arranque) |
| 112 | 30 | Asiento del conductor;
Pedales ajustables; Módulo de memoria. |
| 113 | 40 | Alimentación de la batería del interruptor de arranque
(circuitos de alimentación y accesorios) |
| 114 | 30 | Ventilador auxiliar del aire acondicionado |
| 115 | – | No utilizado |
| 116 | 40 | Calefactor de la luneta trasera, espejos calefactados |
| 117 | – | No utilizado |
| 118 | – | No utilizado |
| 201 | – | Relé de luces de posición del remolque |
| 202 | – | Relé de funcionamiento/estacionamiento
de los limpiaparabrisas delanteros |
| 203 | – | Relé de la luz de marcha atrás del remolque |
| 204 | – | Relé del embrague del aire acondicionado |
| 205 | – | Limpiaparabrisas trasero bajado |
| 206 | – | Relé de luces antiniebla |
| 207 | – | Relé de la bomba del lavaparabrisas delantero |
| 208 | – | Relé de la bomba del lavaparabrisas trasero |
| 209 | – | Limpiaparabrisas trasero subido |
| 301 | – | Relé de la bomba de combustible |
| 302 | – | Relé de carga de la batería
del remolque |
| 303 | – | Relé de limpiaparabrisas alto/bajo |
| 304 | – | Relé del módulo de control
del sistema de transmisión. |
| 401 | – | No utilizado |
| 501 | – | Diodo del módulo de control del motor |
| 502 | – | Diodo del embrague del aire acondicionado |
| 503 | – | No utilizado |
| 601 | 30 | Accesorios con retardo
(elevalunas eléctricos, ventanillas correderas, techo practicable) |
| 602 | – | No utilizado |
Caja de fusibles del mini motor
| Nº | Amp [A] | Descripción |
| 1 | 5 | Módulo de control del tren motriz (PCM) |
| 2 | 20 | Luces de freno/intermitentes del remolque |
| 3 | 10 | Panel de control de audio trasero integrado (RICP);
Cambiador de CD; Radio. |
| 4 | 10 | Luces de cortesía |
| 5 | 20 | Amplificador, amplificador de subwoofer |
| 6 | – | No utilizado |
Fusibles de la batería principal
| Nº | Amp [A] | Descripción |
| 1 | 175 | Megafusible de la red eléctrica |
| 2 | 175 | Megafusible del alternador |
| 3 | 20 | Minifusible del campo del alternador |
Esquema de fusibles y relés – Ford Expedition
Aplicable a vehículos fabricados en los años:
2022.

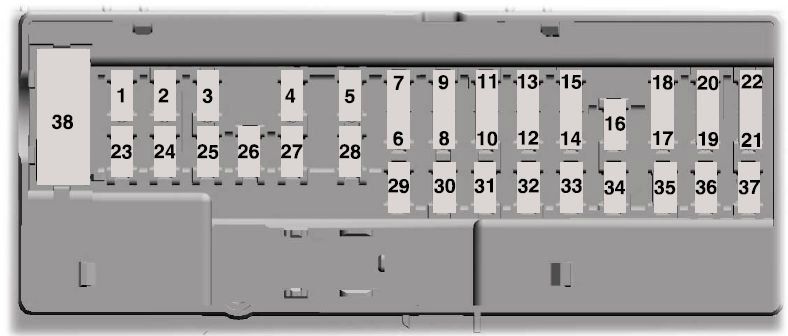

Caja de fusibles del habitáculo
La caja de fusibles del módulo de la unidad de control de la carrocería se encuentra en el lado derecho del hueco para los pies del pasajero, detrás del revestimiento del panel.
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| 1 | – | No utilizado. |
| 2 | 10 A | Interruptor del asiento del conductor. |
| 3 | 7,5 A | Desbloqueo de la puerta del conductor. |
| 4 | 20 A | Amplificador de audio. |
| 5 | – | No utilizado. |
| 6 | 10 A | Lógica inteligente del conector de datos. |
| 7 | 10 A | Módulo de control del sistema de audio trasero. |
| 8 | 5 A | Cargador inalámbrico para accesorios. Módulo de puerta sin contacto. |
| 9 | 5 A | Teclado. Módulo de sensor conectado. |
| 10 | – | No utilizado. |
| 11 | – | No utilizado. |
| 12 | 7,5 A | Panel de instrumentos. |
| 13 | 7,5 A | Módulo de control de la columna de dirección. Lógica inteligente del conector de datos. Módulo de aire acondicionado. Módulo de transmisión. |
| 14 | 15 A | Interruptor de freno. |
| 15 | 15 A | SYNC. |
| 16 | – | No utilizado. |
| 17 | – | No utilizado. |
| 18 | 7,5 A | Módulo de transmisión. Interruptor de columna. |
| Número | Amperios [A] | Descripción |
|---|---|---|
| 19 | 5 A | Módulo de la unidad de control telemático. |
| 20 | 5 A | Arranque. |
| 21 | 5 A | Sensor de temperatura y humedad del vehículo. |
| 22 | 5 A | Espejo electrocrómico. Módulo de asientos calefactados de la segunda fila. |
| 23 | 30 A | Interruptor de control de ventanas. Interruptor de alimentación del espejo. Módulo de la zona de la puerta delantera izquierda. |
| 24 | 30 A | Lógica del techo solar. |
| 25 | 20 A | Amplificador de audio 2. |
| 26 | 30 A | Módulo de la zona de la puerta delantera derecha. |
| 27 | 30 A | Módulo de la zona de la puerta trasera izquierda. |
| 28 | 30 A | Módulo de la zona de la puerta trasera derecha. |
| 29 | 15 A | Pedales ajustables. |
| 30 | 5 A | Módulo de control de remolque. |
| 31 | 10 A | Módulo de aire acondicionado trasero. Módulo de interruptor de modo de conducción. Interruptor de gestión del terreno. Módulo transceptor de radiofrecuencia. Interruptor 4×4. |
| 32 | 20 A | Módulo de control de audio. |
| 33 | – | No utilizado. |
| 34 | 30 A | Relé de arranque. |
| 35 | 5 A | No utilizado (reserva). |
| 36 | 15 A | Módulo de procesamiento de imágenes A. Módulo de asistencia de estacionamiento automatizado. Módulo de montaje con control continuo. |
| 37 | 20 A | Volante calefactado. |
| 38 | 30A CB | Ventana trasera eléctrica izquierda. Ventana trasera eléctrica derecha. |
Caja de fusibles del compartimento del motor
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| 1 | 30 A | Módulo de control de la carrocería 1. |
| 3 | 30 A | Módulo de control de la carrocería 2. |
| 4 | 30 A | Bomba de combustible. |
| 5 | 5 A | Relé del módulo de control del sistema de transmisión. |
| 6 | 20 A | Alimentación del vehículo 1. |
| 7 | 25 A | Alimentación del vehículo 2. |
| 8 | 20 A | Alimentación del vehículo 3. |
| 9 | 20 A | Alimentación del vehículo 4. |
| 11 | 30 A | Relé del motor de arranque. |
| 13 | 40 A | Motor del ventilador delantero. |
| 15 | 20 A | Bocina. |
| 16 | 20 A | Bomba del lavaparabrisas delantero. |
| 22 | 10 A | Asistencia electrónica del sistema de dirección/arranque. |
| 23 | 10 A | Sistema de prevención de bloqueo de frenos activo/inicio de progreso. |
| 24 | 10 A | Módulo de control del sistema de transmisión. Módulo de control de la transmisión. |
| 25 | 10 A | Cámara trasera. Sensor de calidad del aire activo/inicio de suministro. |
| 28 | 50 A | Bomba del sistema antibloqueo. |
| 29 | 50 A | Válvulas del sistema antibloqueo. |
| 30 | 30 A | Motores del asiento del conductor. |
| 31 | 30 A | Motores de los asientos del pasajero. |
| 32 | 20 A | Punto de alimentación 1. |
| 33 | 20 A | Punto de alimentación 2. |
| 34 | 20 A | Punto de alimentación 3. |
| 35 | 20 A | Punto de alimentación 4. |
| 36 | 40 A | Inversor. |
| 37 | 30 A | Asientos con climatización (lado del pasajero). |
| 38 | 30 A | Asientos con climatización (lado del conductor). |
| 39 | 20 A | Módulo del asiento de la segunda fila. |
| 40 | 40 A | Paneles robustos para transporte. |
| 41 | 30 A | Módulo de alimentación del elevador de carga. |
| 42 | 30 A | Módulo de control del freno del remolque. |
| 43 | 5 A | No utilizado (reserva). |
| 45 | 20 A | Punto de alimentación 5. |
| 47 | 50 A | Ventilador eléctrico 1. |
| Número | Amperios [A] | Descripción |
|---|---|---|
| 49 | 50 A | Ventilador eléctrico 2. |
| 50 | 40 A | Luneta trasera calefactada. |
| 54 | 40 A | Diferencial electrónico de deslizamiento limitado. |
| 55 | 30 A | Relé de luces de estacionamiento para remolque. |
| 58 | 10 A | Luces de marcha atrás para remolque. |
| 59 | 20 A | No utilizado (reserva). |
| 64 | 25 A | Módulo de tracción total 1. |
| 67 | 15 A | Arranque/inicio de la transmisión. |
| 69 | 30 A | Motor del limpiaparabrisas izquierdo. |
| 71 | 20 A | Relé del limpiaparabrisas trasero. |
| 73 | 50 A | Módulo del asiento plegable eléctrico – tercera fila. |
| 82 | 25 A | Módulo de tracción total 2. |
| 88 | 40 A | Ventilador auxiliar. |
| 91 | 20 A | Potencia del módulo de iluminación del remolque. |
| 100 | 25 A | Faro izquierdo. |
| 101 | 25 A | Faro derecho. |
| 107 | 30 A | Carga de batería del remolque. |
| 108 | 20 A | Luces de carrocería (policía). |
| 120 | 15 A | Inyectores de combustible. |
| 124 | 5 A | Módulo del sensor de lluvia. |
| 125 | 5 A | Cargador USB inteligente 1. |
| 128 | 7,5 A | Sistema de entretenimiento familiar. |
| 134 | 20 A | Relé de asientos multicontorno. |
| 137 | 20 A | Módulo avanzado de sistemas de asistencia al conductor. Cámara conectada. |
| 139 | 5 A | Cargador USB inteligente 2. |
| 140 | 5 A | Cargador USB inteligente 3. |
| 142 | 5 A | Cargador USB inteligente 5. |
| 147 | 40 A | Relé del ventilador del intercooler. |
| 160 | 10 A | Conector de datos inteligente. |
| 181 | 5 A | No utilizado (reserva). |
| 182 | 60 A | Módulo de control de la puerta del conductor. |
| 183 | 60 A | Módulo de control de la puerta del pasajero. |
| 210 | 30 A | Interrupción de arranque del módulo de control de la carrocería. |
| R04 | Relé del ventilador eléctrico 1. | |
| R06 | Relé del ventilador eléctrico 3. |
Acerca del Ford Expedition (1997-2022)
El Ford Expedition es un SUV grande que se presentó por primera vez en 1997. Este vehículo es conocido por su amplitud y comodidad, lo que lo hace ideal para viajes familiares y largos trayectos. Los modelos Ford Expedition están equipados con varios motores, incluidos potentes V8, que proporcionan suficiente potencia para cargas pesadas y remolques. A lo largo de los años, el Expedition ha pasado por varias generaciones, cada una de las cuales ha introducido mejoras en tecnología, seguridad y comodidad. Es popular entre los conductores que necesitan un vehículo fiable y robusto con mucho espacio para pasajeros y equipaje.
Esquema de la caja de fusibles del Ford Expedition
Esta página muestra el esquema de la caja de fusibles del Ford Expedition, que es esencial para identificar y reemplazar los fusibles. Las ubicaciones típicas de la caja de fusibles en este vehículo son debajo del capó y en el habitáculo. Los esquemas muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en el sistema eléctrico. La caja de fusibles es un elemento clave del sistema eléctrico del vehículo, por lo que es importante conocer su configuración y función. En esta página encontrará información detallada sobre cada caja de fusibles, lo que le ayudará en el mantenimiento y las reparaciones de su Ford Expedition.
