Ford Cougar (1999-2002) – caja de fusibles
Ford Cougar (1999-2002) – diagrama de la caja de fusibles
Año de fabricación: 1999, 2000, 2001, 2002.
El fusible del encendedor de cigarrillos (toma de corriente) en el Ford Cougar (1999-2002) es el fusible 27 en la caja de fusibles del habitáculo.

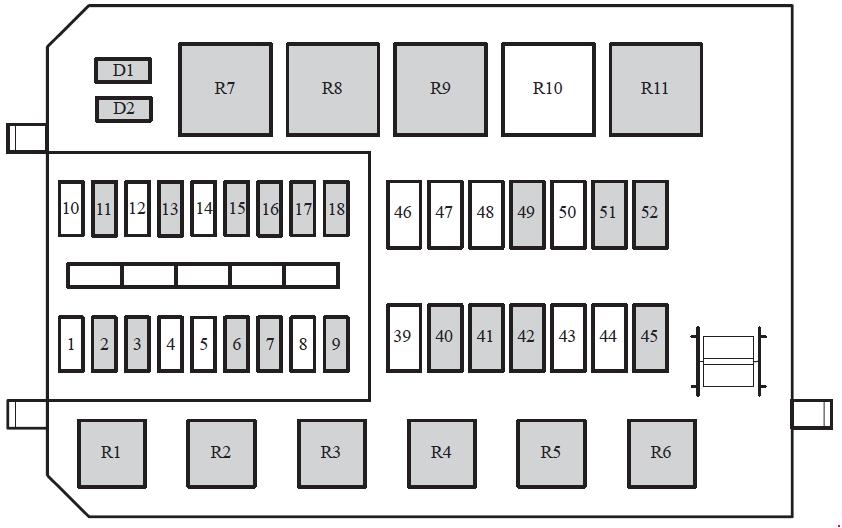

Caja de fusibles en el compartimento del motor (diagrama de distribución)
| Número | Amperaje [A] | Descripción |
| 1 | – | No utilizado |
| 2 | 15 | ’01 -’02:
Alternador |
| 7.5 | ’99 -’00:
Alternador |
|
| 3 | 20 | Luces antiniebla |
| 4 | – | No utilizado |
| 5 | – | No utilizado |
| 6 | 3 | Control del motor |
| 7 | 20 | Luces de emergencia;
Bocina; Interruptor multifunción. |
| 8 | – | No utilizado |
| 9 | 15 | Bomba de combustible |
| 10 | – | No utilizado |
| 11 | 20 | Control del motor (’99 -’00);
Encendido (’99 -’00); Luces diurnas. |
| 12 | – | No utilizado |
| 13 | 20 | Sensores HEGO |
| 14 | – | No utilizado |
| 15 | 7.5 | Luz de cruce derecha |
| 16 | 7.5 | Luz de cruce izquierda |
| 17 | 7.5 | Luz de carretera derecha |
| 18 | 7.5 | Luz de carretera izquierda;
Panel de instrumentos; Luces antiniebla delanteras. |
| 39 | – | No utilizado |
| 40 | 20 | Encendido;
Control del motor (’01 -’02); Arranque (’99); Interruptor de luces (’99 -’00). |
| 41 | 20 | Control del motor |
| 42 | 40 | Ventilador del calentador |
| 43 | – | No utilizado |
| 44 | – | No utilizado |
| 45 | 60 | Alimentación eléctrica principal del vehículo (relé de arranque) |
| 46 | – | No utilizado |
| 47 | – | No utilizado |
| 48 | – | No utilizado |
| 49 | 60 | Ventilador de refrigeración del motor |
| 50 | – | No utilizado |
| 51 | 60 | ABS |
| 52 | 60 | Módulo temporizador;
Iluminación del habitáculo; Desempañador de la ventana trasera; Fusibles 25, 27, 28, 34 y 36. |
| Relés | ||
| R1 | Bomba de combustible | |
| R2 | Control del motor | |
| R3 | Aire acondicionado | |
| R4 | Faros principales | |
| R5 | Faros de carretera | |
| R6 | Bocina | |
| R7 | Arranque | |
| R8 | Ventilador de refrigeración del motor de alta velocidad | |
| R9 | Ventilador de refrigeración del motor | |
| R10 | No utilizado | |
| R11 | Luces diurnas | |
| Diodo | ||
| D1 | 00 -’02:
Relé de arranque |
|
| ’99:
Protección contra inversión de polaridad |
||
| D2 | Aire acondicionado | |
Panel de fusibles en el habitáculo
| Nº | Amperaje [A] | Descripción |
| 19 | 7.5 | Calentador del espejo |
| 20 | 10 | Limpiaparabrisas |
| 21 | 40 | Motor del techo solar y motor de las ventanas |
| 22 | 7.5 | ABS / TCS |
| 23 | 15 | Intermitentes;
Luces de marcha atrás; Control de velocidad; Palanca de cambios; Embrague del aire acondicionado; Motor del ventilador; Módulo de desactivación de la bombilla (’99 -’00). |
| 24 | 15 | Faros;
Control de velocidad. |
| 25 | 20 | Sistema de alarma;
Sistema de cierre. |
| 26 | 7.5 | Luces de carretera;
Luces de posición. |
| 27 | 15 | Encendedor de cigarrillos |
| 28 | 30 | Asientos eléctricos |
| 29 | 30 | Calentador de la ventana trasera |
| 30 | 7.5 | Control del motor;
Sistema de cierre; Panel de instrumentos. |
| 31 | 7.5 | Atenuador del panel;
Iluminación de la matrícula; Iluminación de la guantera; Módulo de retención del cinturón de seguridad (’01 -’02). |
| 32 | – | No utilizado |
| 33 | 7.5 | Faros del lado izquierdo |
| 34 | 7.5 | Espejos eléctricos;
Reloj; Iluminación interior. |
| 35 | 7.5 | Faros del lado derecho |
| 36 | 15 | Radio |
| 37 | 30 | Ventilador del calentador;
Aire acondicionado. |
| 38 | 7.5 | Airbag |
| Relés | ||
| R12 | Luces de noche | |
| R13 | Calefacción de la luneta trasera | |
| R14 | Ventilador del motor | |
| R15 | Limpiaparabrisas delantero | |
| R16 | Encendido | |
| Diodo | ||
| D2 | Protección contra inversión de polaridad | |
Acerca del Ford Cougar (1999-2002)
El Ford Cougar, fabricado entre 1999 y 2002, es un coupé deportivo que se caracteriza por un diseño elegante y unas características de conducción dinámicas. Este modelo se construyó sobre la plataforma del Ford Mondeo y ofrecía varias opciones de motor, incluyendo motores de cuatro y seis cilindros. Los motores más comunes eran los de 2.0 litros y 2.5 litros V6, que proporcionaban suficiente potencia para una conducción deportiva. El interior del Ford Cougar fue diseñado con énfasis en la comodidad y las tecnologías modernas, lo que lo convertía en una opción atractiva para los conductores que buscaban una combinación de estilo y rendimiento.
Diagrama de la caja de fusibles del Ford Cougar
Esta página muestra el diagrama de la caja de fusibles del Ford Cougar, que es esencial para el correcto mantenimiento y reparación del sistema eléctrico del vehículo. En el Ford Cougar, la caja de fusibles se encuentra típicamente debajo del salpicadero en el lado del conductor, y otra puede estar ubicada en el compartimento del motor. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave que garantiza que todos los componentes eléctricos del vehículo funcionen de forma correcta y segura.
