Ford Mondeo Vignale (2015-2016) – caja de fusibles
Ford Mondeo Vignale (2015-2016) – diagram de la caja de fusibles
Año de fabricación: 2015, 2016.
El fusible del encendedor de cigarrillos (toma de corriente) en el Ford Tourneo Connect (2013-2016) es el fusible 16 en la caja de fusibles del compartimento del motor.
Caja de fusibles de alimentación
| Nº | Amp [A] | Descripción |
| 1 | 25 *** | Limpiaparabrisas |
| 2 | – | Relé del motor de arranque |
| 3 | 15 * | Limpiaparabrisas automáticos;
Limpiaparabrisas trasero. |
| 4 | – | Relé del motor del ventilador |
| 5 | 20 *** | Toma de corriente adicional en la parte trasera de la consola |
| 6 | – | Relé de calefacción auxiliar |
| 7 | 20 * | Unidad de control del sistema de transmisión |
| 8 | 20 * | Unidad de control del sistema de transmisión |
| 9 | – | Relé de la unidad de control
del motor. |
| 10 | 20 *** | Alimentación adicional delantera para el conductor |
| 11 | 15 ** | Unidad de control del sistema de transmisión |
| 12 | 15 ** | Unidad de control del sistema de transmisión |
| 13 | 10 ** | Unidad de control del sistema de transmisión |
| 14 | 10 ** | Unidad de control del sistema de transmisión |
| 15 | – | Relé de arranque |
| 16 | 20 *** | Toma de corriente adicional de la consola |
| 17 | 20 *** | Alimentación auxiliar |
| 18 | 10 * | Unidad de control del sistema de transmisión |
| 19 | 10 * | Dirección asistida |
| 20 | 10 * | Iluminación de arranque |
| 21 | 15 * | Unidad de control de la transmisión;
Bomba de aceite de la transmisión. |
| 22 | 10 * | Aire acondicionado |
| 23 | 15 * | Monitor de punto ciego;
Cámara trasera; Control de crucero adaptativo; Indicador de advertencia de colisión; Módulo de calidad de voltaje; Sensor de calidad del aire. |
| 24 | 10 * | No utilizado (reserva) |
| 25 | 10 ** | Sistema de prevención de bloqueo de ruedas |
| 26 | 10 ** | Unidad de control del sistema de transmisión |
| 27 | 10 * | No utilizado (reserva) |
| 28 | 10 * | Bomba del limpiaparabrisas trasero |
| 29 | – | No utilizado |
| 30 | – | No utilizado. |
| 31 | – | No utilizado. |
| 32 | – | Relé del ventilador de refrigeración |
| 33 | – | Relé del aire acondicionado |
| 34 | 15 * | Bloqueo eléctrico de la columna de dirección |
| 35 | – | No utilizado |
| 36 | – | No utilizado |
| 37 | – | No utilizado |
| 38 | – | Relé del ventilador de refrigeración |
| 39 | – | Relé del ventilador de refrigeración |
| 40 | – | No utilizado |
| 41 | – | Relé de la bocina |
| 42 | – | Relé de la bomba de combustible |
| 43 | – | No utilizado |
| 44 | 5 * | Boquilla del limpiaparabrisas calefactada |
| 45 | – | No utilizado |
| 46 | 10 ** | Alternador. |
| 47 | 10 ** | Interruptor de freno |
| 48 | 20 * | Bocina |
| 49 | 5 * | Monitor de flujo de aire masivo |
| 20 ** | Calentador de combustible – Diésel | |
| 50 | 10 * | Ventilador de refrigeración del grupo
de transmisión. |
| 51 | – | No utilizado |
| 52 | – | No utilizado |
| 53 | 10 * | Asientos eléctricos |
| 54 | 5 ** | Control remoto del calentador de combustible |
| 55 | 5 ** | No utilizado (reserva) |
|
* Micro fusible.
** Micro fusible doble.
*** Fusible tipo M.
|
||
Caja de fusibles – parte inferior
| Nº | Amp [A] | Descripción |
| 56 | – | No utilizado |
| 57 | 20 * | Evaporador diésel |
| 58 | 30 * | Bomba de combustible |
| 59 | 30 ** | Ventilador de refrigeración |
| 40 ** | Ventilador de refrigeración
(DW10F y 2.0L GTDI AU) |
|
| 60 | 30 * | Ventilador de refrigeración |
| 40 ** | Ventilador de refrigeración
(DW10F y 2.0L GTDI AU) |
|
| 61 | 40 * | Elemento calefactado del parabrisas
lado izquierdo |
| 62 | 50 ** | Módulo de control de la carrocería |
| 63 | 25 * | Ventilador de refrigeración |
| 30 * | Ventilador de refrigeración
(DW10F y 2.0L GTDI AU) |
|
| 64 | 30 * | Calentador auxiliar |
| 65 | 20 * | Asiento delantero calefactado |
| 66 | 40 * | Elemento calefactado del parabrisas
lado derecho |
| 67 | 50 ** | Módulo de control de la carrocería |
| 68 | 40 * | Parabrisas trasero calefactado |
| 69 | 30 * | Sistema de prevención de bloqueo de ruedas |
| 70 | 30 * | Asiento del pasajero |
| 71 | 60 ** | Calentador auxiliar |
| 72 | 30 * | Panorámico |
| 73 | 20 * | Asiento trasero con calefacción |
| 74 | 30 * | Módulo del asiento del conductor |
| 75 | 30 * | Calentador auxiliar |
| 76 | 20 * | Bomba de aceite de la transmisión |
| 77 | 30 * | Módulo del asiento con aire acondicionado |
| 78 | 40 * | Módulo de remolque |
| 79 | 40 * | Motor del ventilador |
| 80 | 30 * | Módulo eléctrico del maletero |
| 81 | 40 * | Inversor de 220 V. |
| 82 | 60 ** | Bomba del sistema antibloqueo |
| 83 | 25 * | Motor del limpiaparabrisas |
| 84 | 30 * | Bobinado del motor de arranque |
| 85 | 20 * | Calentador de combustible |
|
* Fusible tipo M.
* Fusible tipo J.
|
||

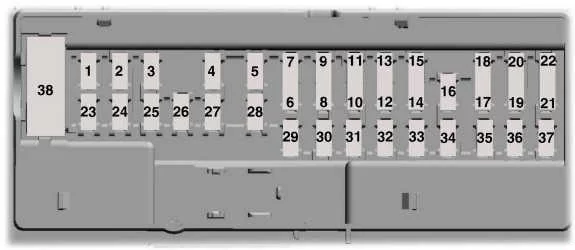

Panel de fusibles en la cabina
| Número | Amp [A] | Descripción |
| 1 | 10 * | Iluminación ambiental;
Bombilla de la guantera; Bombilla del parasol; Bombilla de la cúpula; luz del maletero. |
| 2 | 7,5 * | Asiento con memoria;
Soporte lumbar para el conductor; Espejos exteriores controlados eléctricamente. |
| 3 | 20 * | Desbloqueo de la puerta del conductor |
| 4 | 5 * | No utilizado (reserva) |
| 5 | 20 * | No utilizado (reserva) |
| 6 | 10 ** | No utilizado (reserva) |
| 7 | 10 ** | No utilizado (reserva) |
| 8 | 10 ** | Señalización acústica de alarma antirrobo |
| 9 | 10 ** | No utilizado (reserva) |
| 10 | 5 ** | Módulo de puerta eléctrica |
| 11 | 5 ** | Módulo de seguridad conectado |
| 12 | 7,5 ** | Control de clima |
| 13 | 7,5 ** | Columna de dirección;
Grupo de instrumentos; Conector del bus de datos. |
| 14 | 10 ** | No utilizado (reserva) |
| 15 | 10 ** | Puerta del bus de datos |
| 16 | 15 * | Protección para niños;
Desbloqueo del cristal del maletero. |
| 17 | 5 ** | Alarma de batería |
| 18 | 5 ** | Arranque;
Interruptor de arranque. |
| 19 | 5 ** | Indicador de desactivación del airbag
para el pasajero. |
| 20 | 5 ** | Módulo de control de faros |
| 21 | 5 ** | Termómetro de cabina |
| 22 | 5 ** | No utilizado (reserva) |
| 23 | 10 * | Alimentación de accesorios retardada |
| 24 | 20 * | Bloqueo de desbloqueo |
| 25 | 30 * | Ventana de la puerta del conductor;
Espejo exterior del conductor. |
| 26 | 30 * | Ventana de la puerta del pasajero;
Espejo de la puerta del pasajero. |
| 27 | 30 * | Panorámico |
| 28 | 20 * | Amplificador de audio |
| 29 | 30 * | Cristal de la puerta trasera del lado del conductor |
| 30 | 30 * | Cristal de la puerta trasera del lado del pasajero |
| 31 | 15 * | No utilizado (reserva) |
| 32 | 10 * | Módulo de posicionamiento global;
Control por voz; Pantalla de información y entretenimiento; Receptor de radiofrecuencia. |
| 33 | 20 * | Radio;
Control activo de ruido. |
| 34 | 30 * | Bus de arranque
(fusible # 19, 20, 21, 22, 35, 36, 37, interruptor automático). |
| 35 | 5 * | Módulo de control de límites |
| 36 | 15 * | Espejo retrovisor con función
de atenuación automática; Módulo de asiento calefactado delantero y trasero; Módulo CCD; Módulo del sistema de mantenimiento de carril; Luces altas automáticas; Asientos refrigerados por clima. |
| 37 | 15 * | Módulo de tracción total;
Volante calefactado. |
| 38 | 30 | No utilizado (reserva) |
|
* Fusible micro.
** Fusible micro doble.
|
||
