Ford Expedition U324 (2007-2017) – caja de fusibles

Diagrama de fusibles y relés – Ford Expedition UN93

Se aplica a vehículos fabricados en los años:

2007, 2008.

Diagrama de la caja de fusibles del habitáculo

El panel de fusibles se encuentra debajo del lado derecho del salpicadero. Para quitar el panel de moldura y acceder a la caja de fusibles, tire del panel hacia usted, inclínelo hacia un lado y retírelo. Para volver a instalarlo, alinee los ganchos con las ranuras del panel y luego empuje. Para quitar la tapa de la caja de fusibles, presione los ganchos a ambos lados de la tapa y luego retire la tapa.

Diagrama detallado de la caja de fusibles del habitáculo bajo el salpicadero.

Número Amperios [A] Descripción
Número Amperios [A] Descripción
1 30 Ventana inteligente #1
2 15 Módulo de memoria del lado del conductor
3 15 FES,
Control de audio de los asientos traseros
SDARS
4 30 Ventana inteligente #2
5 10 Iluminación del teclado,
Activación del asiento de la tercera fila,
Bloqueo de la palanca de cambios del freno (BSI),
SPDJB
6 20 Intermitentes
7 10 Luces principales (izquierda)
8 10 Luces principales (derecha)
9 15 Iluminación interior
10 15 Iluminación, iluminación de bienvenida
11 No utilizado
12 7,5 Interruptor de alimentación del espejo,
Interruptor de memoria del asiento del conductor
13 No utilizado
14 10 Módulo de portón trasero eléctrico – mantenimiento de energía
15 10 Control de clima
16 No utilizado
17 20 Todos los motores de bloqueo de potencia,
Desbloqueo del portón trasero,
Liberación del cristal levantado
18 20 No utilizado (reserva)
19 25 Limpiaparabrisas trasero
20 15 Pedales ajustables,
Conexiones de datos
21 15 Faros antiniebla,
Iluminación de esquina
Número Amperios [A] Descripción
22 15 Relé de luces de posición
23 15 Faros
24 20 Relé de la bocina
25 10 Luces bajo demanda,
Guantera,
Consola de techo
26 10 Cuadro de instrumentos
27 20 Encendido
28 5 Radio
29 5 Cuadro de instrumentos
30 5 No utilizado (reserva)
31 10 Brújula
Espejo retrovisor con atenuación automática
32 10 Módulo de control de restricciones
33 No utilizado
34 5 No utilizado (reserva)
35 10 Asistencia de estacionamiento trasero, 4×4
36 5 Transceptor PATS
37 10 Control de clima
38 20 Subwoofer/amplificador (radio audiófila)
39 20 Radio
40 No utilizado
41 No utilizado
42 10 Bobina de carga de la batería del remolque
43 10 Lógica del limpiaparabrisas trasero
44 No utilizado
45 5 Lógica del limpiaparabrisas delantero
46 7,5 Control de clima,
Control de relé auxiliar
47 30 Elevalunas eléctricos,
Techo solar
48 No utilizado

Diagrama de la caja de fusibles del compartimento del motor

La caja de fusibles se encuentra en el compartimento del motor.

Leggere  Ford C-Max II (desde 2010) – batería

Esquema de la caja de fusibles ubicada en el compartimento del motor.

Número Amperios [A] Descripción
Número Amperios [A] Descripción
1 Relé del ventilador
2 No utilizado
3 Relé de descongelación de la ventana trasera
4 30 Asientos de la tercera fila (lado del conductor)
5 40 Conector de remolque (freno eléctrico)
6 60 ABS (válvulas)
7 No utilizado
8 40 Asientos calefactados/refrigerados
9 60 ABS (bomba)
10 20 Punto de alimentación de la consola trasera
11 30 Ventilador auxiliar
12 25 Conector de remolque (luces de posición)
13 30 Conector de remolque (carga de batería)
14 No utilizado
15 No utilizado
16 Relé del embrague del aire acondicionado
17 No utilizado
18 Relé de la bomba de combustible
19 Relé de reserva
20 Relé del conector de remolque (intermitente izquierdo)
21 Relé del conector de remolque (intermitente derecho)
22 No utilizado
23 15 Espejos calefactados
24 40 Motor del ventilador
25 No utilizado
26 No utilizado
27 30 Puerta eléctrica
28 40 Descongelación de la ventana trasera,
Espejo calefactado
29 30 Asiento del pasajero
30 10 Embrague del aire acondicionado
31 15 Luces de freno
32 20 Bomba de combustible
33 20 Luces de marcha atrás
34 25 Conector de remolque (luces de freno/intermitentes)
35 20 Módulo 4×4
36 10 Módulo de control del tren motriz (PCM) – mantener la energía,
Válvula de purga del depósito
37 15 Cambio B+
38 30 Asientos de la tercera fila (lado del pasajero)
39 50 Bomba de amortiguador neumático
40 30 Motor de arranque
Número Amperios [A] Descripción
41 20 Punto de alimentación IP/consola
42 No utilizado
43 20 Motor del módulo 4×4
44 No utilizado
45 30 Asiento del conductor
46 40 Sistema de arranque/encendido
47 30 Suspensión neumática – electroválvulas
48 No utilizado
49 30 Limpiaparabrisas/lavaparabrisas delanteros
50 30 PCM – sistema de bus
51 20 Punto de alimentación de carga
52 20 Encendedor de cigarrillos
53 Relé de suspensión neumática
54 Relé del motor de arranque
55 Relé del conector de remolque (luces de posición)
56 Relé del conector de remolque (carga de batería)
57 Relé de arranque/encendido
58 No utilizado
59 Relé PCM
60 Diodo de arranque de un toque
61 Diodo del embrague del aire acondicionado
62 Diodo de la bomba de combustible
63 15 Conector de remolque (luz de marcha atrás)
64 No utilizado
65 10 Lógica de suspensión neumática
66 No utilizado
67 10 Bobina del ventilador
68 No utilizado
69 30 Marcha/Arranque – panel de fusibles del habitáculo
70 20 PCM (sensores) – EFC,
Bobina del embrague del aire acondicionado
71 5 Bobina de combustible,
ISP-R
72 20 PCM (bobinas de encendido)
73 5 Encendido de la transmisión
74 20 PCM (sensores) – HE GO/CMS,
MAFS,
EVMV,
CMCV,
Interruptor de velocidad,
VCT
75 5 Electroimán 4×4 extremos de rueda integrados (IWE)
76 20 PCM – VPWR
77 10 Lógica ABS, PVC calefactado
Leggere  Ford Cougar (1998-2001) – baterías

Diagrama de fusibles y relés – Ford Expedition U324

Se aplica a vehículos fabricados en los años:

2009, 2010, 2011, 2012, 2013, 2014.

Diagrama de la caja de fusibles del habitáculo

El panel de fusibles se encuentra debajo del lado derecho del salpicadero. Tire del panel hacia usted, inclínelo hacia un lado y retire el panel para acceder a la caja de fusibles. Para volver a instalarlo, alinéelo con los ganchos de las ranuras del panel y luego empuje.

Para quitar la tapa de la caja de fusibles, presione los ganchos a ambos lados de la tapa y luego retire la tapa. Para volver a instalarla, coloque la parte superior de la tapa en el panel de fusibles y luego empuje la parte inferior de la tapa hasta que escuche un clic. Tire suavemente de la tapa para asegurarse de que esté bien sujeta.

Instrucciones visuales para quitar la tapa de la caja de fusibles del habitáculo.
Número Amperios [A] Descripción
Número Amperios [A] Descripción
1 30 Ventana del conductor
2 15 Módulo de memoria del lado del conductor
3 15 Control de los asientos traseros
Radio satelital,
SYNC
4 30 No utilizado (reserva)
5 10 Iluminación del teclado,
Activación del asiento de la tercera fila,
Bloqueo de la palanca de cambios del freno (BSI),
Energía lógica de la caja de fusibles inteligente
6 20 Intermitentes
7 10 Luces principales (izquierda)
8 10 Luces principales (derecha)
9 15 Luces interiores
10 15 Activa la iluminación,
Iluminación de bienvenida
11 10 No utilizado (reserva)
12 7,5 Interruptor de alimentación del espejo,
Interruptor de memoria del asiento del conductor
13 5 No utilizado (reserva)
14 10 Módulo del portón trasero – mantenimiento de energía
15 10 Control de clima,
Módulo satelital de posicionamiento global
16 15 No utilizado (reserva)
17 20 Cerraduras
Desbloqueo del portón trasero,
Liberación de la ventana
18 20 Asientos calefactados de la segunda fila
19 25 Limpiaparabrisas trasero
20 15 Pedales ajustables,
Datos de conexión
21 15 Faros antiniebla
22 15 Luces de estacionamiento
23 15 Luces altas
24 20 Bocina
Número Amperios [A] Descripción
25 10 Luces bajo demanda,
Guantera,
Visera
26 10 Conjunto de indicadores del salpicadero
27 20 Encendido
28 5 Radio
29 5 Conjunto de indicadores del salpicadero
30 5 No utilizado (reserva)
31 10 No utilizado (reserva)
32 10 Módulo de airbag
33 10 No utilizado (reserva)
34 5 No utilizado (reserva)
35 10 Asistencia de estacionamiento trasero,
4×4,
Cámara trasera,
Asientos calefactados de la segunda fila
36 5 Sistema pasivo antirrobo
37 10 Control de clima
38 20 Subwoofer
39 20 Radio
40 20 Amplificador de navegación
41 15 Elevalunas eléctricos,
Rejillas de ventilación,
Techo abierto
Espejo con atenuación automática,
Punto de alimentación de 110 V CA
42 10 No utilizado (reserva)
43 10 Lógica del limpiaparabrisas trasero,
Sensor de lluvia
44 10 Relé de carga de la batería del remolque
45 5 Lógica del limpiaparabrisas delantero
46 7,5 Control de clima,
Control de relé auxiliar
47 30 Elevalunas eléctricos,
Techo abierto
48 Relé de accesorios con retardo

Diagrama de la caja de fusibles del compartimento del motor

La caja de fusibles se encuentra en el compartimento del motor.

Leggere  Ford Ranger T6 (2011-2018) – caja de fusibles

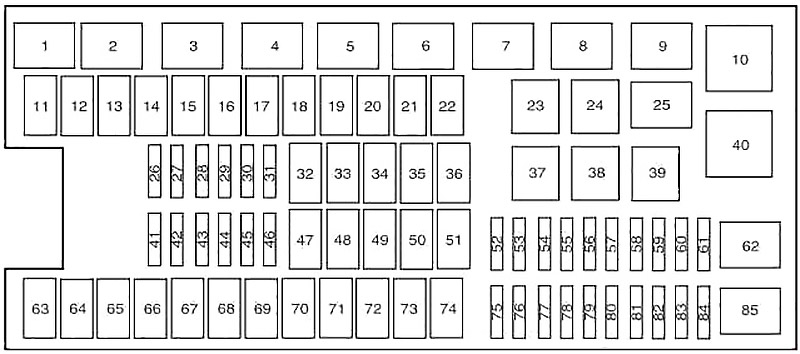

Vista ampliada del diagrama de fusibles en el compartimento del motor.
Número Amperios [A] Descripción
Número Amperios [A] Descripción
1 Relé del módulo de control del tren motriz
2 Relé del motor de arranque
3 Relé del motor del ventilador
4 Relé de carga de la batería del remolque
5 Relé de la bomba de combustible
6 Relé del ventilador electrónico 1
7 Relé de descongelación de la ventana trasera calefactada
8 Relé del ventilador electrónico 3
9 Relé de arranque/encendido
10 Relé de suspensión neumática trasera
11 40 Placa de funcionamiento de potencia
12 40 Arranque/encendido, relé
13 30 Relé del motor de arranque
14 40 Ventilador electrónico
15 No utilizado
16 40 Ventilador electrónico
17 No utilizado
18 30 Freno del remolque
19 60 Alimentación del relé de suspensión neumática trasera
20 20 Módulo 4×4
21 30 Relé de carga de la batería del remolque
22 30 Asiento del pasajero con accionamiento eléctrico
23 Relé del embrague del aire acondicionado
24 Relé de las luces de estacionamiento del remolque
25 No utilizado
26 No utilizado
27 20 4×4
28 25 Relé de las luces de estacionamiento del remolque
29 20 Luces de marcha atrás,
Electroválvula integrada de los ejes
30 10 Relé del embrague del aire acondicionado
31 No utilizado
32 40 Relé del motor del ventilador
33 40 Punto de alimentación de 110 V CA
34 30 Motor del ventilador auxiliar
35 30 Relé del módulo de control del tren motriz
36 30 Puerta eléctrica
37 Relé de parada/dirección izquierda del remolque
38 Relé de parada/dirección derecha del remolque
39 Relé de las luces de marcha atrás
40 Relé del ventilador electrónico 2
41 10 Módulo de control del tren motriz mantiene la energía
Número Amperios [A] Descripción
42 No utilizado
43 5 Interruptor de freno
44 20 Relé de la bomba de combustible
45 25 Relé de las luces de parada/intermitentes del remolque
46 No utilizado
47 No utilizado
48 30 Módulo de suspensión neumática trasera
49 No utilizado
50 30 Relé del motor del limpiaparabrisas delantero
51 40 Relé de descongelación de la ventana trasera/cristal calefactado
52 10 Sistema de prevención de bloqueo de ruedas durante el arranque/movimiento inicial
53 10 Módulo de suspensión neumática trasera
54 No utilizado
55 5 Relé de la bomba de combustible activado/alimentación al arrancar
56 30 Panel de fusibles del habitáculo Alimentación R/S
57 10 Relé del motor del ventilador
58 15 Luces de marcha atrás del remolque
59 15 Espejos calefactados
60 No utilizado
61 Diodo de la bomba de combustible
62 No utilizado
63 25 Ventilador electrónico
64 30 Techo solar
65 20 Punto de alimentación auxiliar (salpicadero)
66 20 Punto de alimentación auxiliar (parte trasera de la consola central)
67 40 Asientos climatizados de la primera fila
68 60 Válvulas del sistema antibloqueo
69 60 Bomba del sistema antibloqueo
70 30 Asiento de la tercera fila con plegado eléctrico
71 20 Punto de alimentación auxiliar/encendedor de cigarrillos
72 20 Punto de alimentación auxiliar (panel trasero derecho)
73 No utilizado
74 30 Asiento del conductor con ajuste eléctrico
75 20 Alimentación del vehículo 1 – módulo de control del tren motriz
76 20 Alimentación del vehículo 2 – módulo de control del tren motriz
77 15 Alimentación del vehículo 4 – bobinas de encendido
78 No utilizado
79 20 Alimentación del vehículo 3 – módulo de control del tren motriz
80 No utilizado
81 No utilizado
82 No utilizado
83 No utilizado
84 No utilizado
85 Relé del motor del limpiaparabrisas

Diagrama de fusibles y relés – Ford Expedition U324

Se aplica a vehículos fabricados en los años:

2015, 2016, 2017.

Diagrama de la caja de fusibles del habitáculo

El panel de fusibles se encuentra en el lado derecho del salpicadero. Tire del panel hacia usted, inclínelo hacia un lado y retire el panel para acceder a la caja de fusibles. Para volver a instalarlo, alinee las pestañas con las ranuras del panel y luego empuje.

Diagrama de fusibles y relés para Ford Expedition U324 en el salpicadero.
Número Amperios [A] Descripción
Número Amperios [A] Descripción
1 30 Ventana del conductor
2 15 Control del asiento trasero.
Módulo del portal multimedia
3 30 Ventana del pasajero
4 10 Bombillas de demanda
5 20 Amplificador
6 5 Control electrónico automático de temperatura trasero
7 7,5 Alimentación del espejo
Interruptor de memoria del asiento del conductor
8 No utilizado
9 10 SYNC
Puerta levadiza,
Tabla de revestimiento eléctrica,
Pantalla
10 10 Relé de accesorios de arranque
11 10 Módulo de entrada/arranque pasivo
12 15 Iluminación interior,
Iluminación de la zona
13 15 Intermitentes derechos y parada/dirección
14 15 Intermitentes izquierdos y parada/dirección
15 15 Iluminación de marcha atrás,
Luz de freno central alta,
Espejo especial EC
16 10 Faro delantero derecho
17 10 Faro delantero izquierdo
18 10 Bloqueo de la transmisión del freno/botón de arranque LED/iluminación del teclado,
Asiento de la tercera fila con plegado eléctrico,
Entrada pasiva táctil para arrancar
19 No utilizado
20 20 Relé de bloqueo/desbloqueo
21 No utilizado
22 20 Bocina
23 15 Módulo de control de la dirección,
Grupo
24 15 Pedales ajustables/columna de dirección con control de potencia,
Datos de conexión
Número Amperios [A] Descripción
25 15 Liberación de la puerta,
Motor de liberación de la ventana
26 5 Presione para arrancar el interruptor
27 20 Módulo de entrada/arranque pasivo
28 15 Encendido,
Interruptor de bloqueo de la llave
29 20 Radio,
GPS
30 15 Luces de posición delanteras
31 5 Freno del remolque encendido/apagado
32 15 Válvula de purga de potencia,
Motor de la ventana del conductor,
Inversor.
33 10 Módulo de suspensión CCD
34 10 Asistencia de estacionamiento trasero,
Cámara trasera,
BUS
Asiento calefactado
35 5 Módulo de aire acondicionado,
Interruptor O/D
36 No utilizado
37 10 Módulo 4X4
38 10 Espejo EC,
Techo solar
CD/DVD,
Radio AM/FM
39 15 Luces de cruce delanteras izquierda y derecha
40 10 Luces de posición/traseras
41 7,5 Módulo de transmisión
42 No utilizado
43 No utilizado
44 No utilizado
45 5 No utilizado (reserva)
46 10 Control de clima
47 15 Faros antiniebla
48 30 Interruptor de la ventana del pasajero delantero y trasero
49 Relé para ventanas y ventilación

Diagrama de la caja de fusibles del compartimento del motor

La caja de fusibles se encuentra en el compartimento del motor.

Ubicación y diagrama de la caja de fusibles principal del motor.
Número Amperios [A] Descripción
Número Amperios [A] Descripción
1 Relé del limpiaparabrisas trasero
2 Relé del motor de arranque
3 Relé del motor del ventilador
4 Relé del limpiaparabrisas trasero
5 Relé de la bomba de combustible
6 Ventilador de refrigeración electrónico
7 Relé de descongelación de la ventana trasera calefactada
8 Ventilador de refrigeración electrónico
9 Relé de arranque/encendido
10 Relé de la caja de fusibles.
11 40 Paneles robustos para correr
Asientos calefactados
12 40 Arranque/encendido, relé
13 30 Relé del motor de arranque
14 50 Ventilador de refrigeración electrónico
15 No utilizado
16 50 Ventilador electrónico
17 No utilizado
18 30 Freno del remolque
19 20 Punto de alimentación (consola)
20 20 Módulo 4×4 HAT 2
21 30 Módulo de remolque
22 30 Asiento del pasajero con accionamiento eléctrico
23 Relé del embrague del aire acondicionado
24 Relé de las luces de estacionamiento del remolque
25 No utilizado
26 10 Sensor ALT
27 20 Módulo 4×4 HAT 1
28 25 Relé de las luces de estacionamiento del remolque
29 10 Interruptor de final de carrera de la electroválvula integrada
30 10 Relé del embrague del aire acondicionado
31 15 Luz de marcha atrás para remolque
32 40 Relé del motor del ventilador
33 40 Punto de alimentación de 110 V CA
34 30 Motor del ventilador auxiliar
35 30 Relé del módulo de control del tren motriz
36 30 Puerta levadiza con accionamiento eléctrico
37 No utilizado
38 No utilizado
39 Relé de las luces de emergencia para remolque
40 Relé del ventilador electrónico 2
41 10 Módulo de control del tren motriz mantiene la energía
Número Amperios [A] Descripción
42 5 Relé de arranque/apagado
43 10 Interruptor/parada de freno
44 20 Relé de la bomba de combustible
45 10 No utilizado (reserva)
46 15 Bomba del limpiaparabrisas delantero/trasero
47 30 Motor del limpiaparabrisas trasero
48 40 Módulo de remolque
49 No utilizado
50 30 Relé del motor del limpiaparabrisas delantero
51 40 Relé de descongelación de la ventana trasera/cristal trasero calefactado
52 10 Sistema de prevención de bloqueo de ruedas durante el arranque/movimiento inicial
53 5 Módulo de control del tren motriz ISP
54 5 Asistencia a la dirección
55 No utilizado
56 30 Panel de fusibles del habitáculo Alimentación R/S
57 5 Funcionamiento/arranque del motor del ventilador
58 No utilizado
59 15 Espejos calefactados
60 No utilizado
61 No utilizado
62 No utilizado
63 25 Ventilador electrónico
64 30 Techo solar
65 20 No utilizado (reserva)
66 20 Alimentación auxiliar (parte trasera de la consola central)
67 40 Asientos climatizados de la primera fila
68 30 Válvulas del sistema de prevención de bloqueo
69 60 Bomba del sistema de prevención de bloqueo
70 30 Asiento de la tercera fila con plegado eléctrico
71 20 Alimentación auxiliar/encendedor de cigarrillos
72 20 Alimentación auxiliar (panel trasero derecho)
73 20 Módulo de aire acondicionado del asiento trasero
74 30 Asiento del conductor con ajuste eléctrico
75 25 Potencia del vehículo 1 – módulo de control del tren motriz
76 20 Potencia del vehículo 2 – módulo de control del tren motriz
77 20 Potencia del vehículo 4 – bobinas de encendido
78 No utilizado
79 15 Potencia del vehículo 3 – módulo de control del tren motriz
80 No utilizado
81 No utilizado
82 5 Sensor de lluvia
83 No utilizado
84 No utilizado
85 Relé del motor del limpiaparabrisas

Acerca del Ford Expedition U324 (2007-2017)

El Ford Expedition U324, fabricado entre 2007 y 2017, es un SUV robusto que se caracteriza por su amplitud y confort. Este modelo es ideal para familias grandes o para aquellos que necesitan mucho espacio de almacenamiento. El vehículo está equipado con potentes motores, incluido un V8 de 5.4 litros que proporciona suficiente potencia para cargas pesadas y remolques. El interior está diseñado con énfasis en la comodidad y las tecnologías modernas, lo que lo convierte en un compañero ideal para viajes largos. El Ford Expedition U324 también es conocido por su fiabilidad y durabilidad, lo que lo hace popular entre los conductores que buscan un vehículo capaz de manejar diferentes terrenos y condiciones.

Diagrama de la caja de fusibles del Ford Expedition U324

Esta página muestra el diagrama de la caja de fusibles del Ford Expedition U324, que es esencial para el correcto mantenimiento y reparación del vehículo. En este modelo, la caja de fusibles se encuentra en dos ubicaciones principales: debajo del capó y en el interior del vehículo, generalmente debajo del salpicadero. Los diagramas de esta página muestran en detalle los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para garantizar la seguridad y la funcionalidad del vehículo, por lo que es importante tener acceso a información precisa sobre su configuración.

Carlos Martínez

Carlos Martínez

Soy Carlos Martínez, apasionado de la mecánica automotriz y de los sistemas eléctricos de los vehículos. Desde hace más de diez años me dedico a recopilar y analizar diagramas de cajas de fusibles y relés para diferentes marcas y modelos de automóviles. Creé este sitio web para ayudar a conductores, mecánicos y aficionados al automóvil a encontrar rápidamente la información que necesitan cuando surge un problema eléctrico en el vehículo. Sé por experiencia propia que localizar el fusible correcto puede ahorrar mucho tiempo y evitar reparaciones innecesarias. En esta página publico diagramas claros y organizados de cajas de fusibles, junto con la ubicación de los componentes y explicaciones útiles para facilitar su identificación. Mi objetivo es ofrecer información sencilla, práctica y accesible para cualquier persona que necesite entender mejor el sistema eléctrico de su coche.
