Ford Ka (1996-2016) – caja de fusibles
Ford Ka (1996-2007) – esquema de la caja de fusibles
Año de fabricación: 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007.
El fusible del encendedor de cigarrillos (toma de corriente) en el Ford Ka (1996-2007) es el fusible 5 en la caja de fusibles central en la cabina.

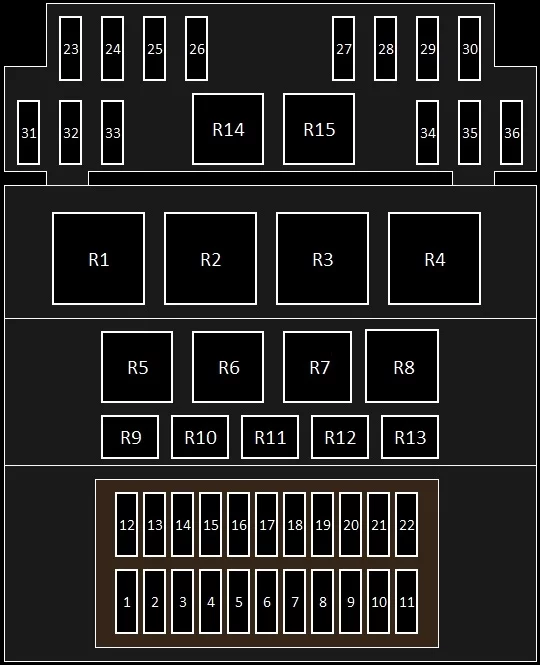

Caja de fusibles en la cabina
| Nº | Amp [A] | Descripción |
| 1 | 20 | Ventana trasera térmica;
Cierre centralizado; Espejos exteriores térmicos. |
| 2 | 10 | Luces interiores;
Reloj; Radio; Interfaz de datos. |
| 3 | 30 | Módulo ABS |
| 4 | 3 | Unidad de control del motor;
Relé principal |
| 5 | 15 | Encendedor de cigarrillos |
| 6 | 10 | Luces de posición del lado izquierdo;
Iluminación del salpicadero; Luces de señalización. |
| 7 | 10 | Luces de posición – lado derecho,
luces traseras |
| 8 | 10 | Luces antiniebla del lado izquierdo |
| 9 | 10 | Luces antiniebla del lado derecho |
| 10 | 10 | Luces de carretera – lado izquierdo,
intermitente de luces de carretera |
| 11 | 10 | Luces de carretera del lado derecho |
| 12 | 30 | Motor del ventilador de la calefacción;
Motor de recirculación. |
| 13 | 15 | Control de iluminación;
Luz de freno. |
| 14 | 30 | Elevalunas eléctricos |
| 15 | 20 | Control de iluminación |
| 16 | 20 | Motor del limpiaparabrisas;
Motor de la bomba del lavaparabrisas. |
| 17 | 15 | Aire acondicionado;
Relé de encendido; Salpicadero; Cierre centralizado; Iluminación de entrada. |
| – | 7,5 | Relé de encendido;
Salpicadero; Relé de la bomba de combustible; Control electrónico del motor. |
| 18 | 10 | Módulo de airbag |
| 19 | 25 | Bomba de combustible, transformador de encendido |
| 20 | 15 | Gestión electrónica del motor |
| – | 15 | Control electrónico del motor;
Módulo ABS; Relé del ventilador de refrigeración del motor. |
| 21 | 10 | Luz antiniebla trasera |
| 22 | 10 | Intermitentes |
Ford Ka (1996-2008) – esquema de fusibles
Año de fabricación: 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008.
El fusible del encendedor de cigarrillos (toma de corriente) en el Ford Ka (1996-2008) es el fusible 5 en la caja de fusibles.

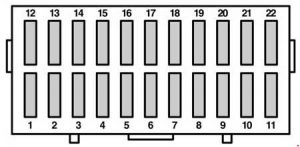

Esquema de la caja de fusibles
| Número | Amperaje | Descripción |
| 1 | 20 | Ventana trasera térmica, cierre centralizado, espejos exteriores térmicos |
| 2 | 10 | Luces interiores, reloj, radio, puerto de datos |
| 3 | 30 | Módulo ABS |
| 4 | 3 | Unidad de control del motor, relé principal |
| 5 | 15 | Encendedor de cigarrillos |
| 6 | 10 | Luces de posición del lado izquierdo, iluminación del salpicadero, luces de señalización |
| 7 | 10 | Luces de posición, lado derecho, luces traseras |
| 8 | 10 | Luces antiniebla del lado izquierdo |
| 9 | 10 | Luces antiniebla del lado derecho |
| 10 | 10 | Luces de carretera del lado izquierdo, intermitente de luces de carretera |
| 11 | 10 | Luces de carretera del lado derecho |
| 12 | 30 | Motor del ventilador de la calefacción, motor de recirculación |
| 13 | 15 | Control de iluminación, luz de freno |
| 14 | 30 | Elevalunas eléctricos |
| 15 | 20 | Control de iluminación |
| 16 | 20 | Motor del limpiaparabrisas, motor de la bomba del lavaparabrisas |
| 17 | 15 | Aire acondicionado, relé de encendido, salpicadero, cierre centralizado, iluminación de entrada |
| – | 7,5 | Relé de encendido, salpicadero, relé de la bomba de combustible, control electrónico del motor |
| 18 | 10 | Módulo de airbag |
| 19 | 25 | Bomba de combustible, transformador de encendido |
| 20 | 15 | Gestión electrónica del motor |
| – | 15 | Control electrónico del motor, módulo ABS, relé del ventilador de refrigeración del motor |
| 21 | 10 | Luz de marcha atrás |
| – | 20 | Motor del limpiaparabrisas trasero, luz de marcha atrás, aire acondicionado, válvula de agua de la calefacción |
| 22 | 10 | Intermitentes |
Ford Ka (15.09.2008-31.10.2010) – esquema de la caja de fusibles
Año de fabricación: 2008, 2009, 2010.
El fusible del encendedor de cigarrillos (toma de corriente) en el Ford Ka (15.09.2008-31.10.2010) es el fusible F85 en la caja de fusibles del compartimento del motor.

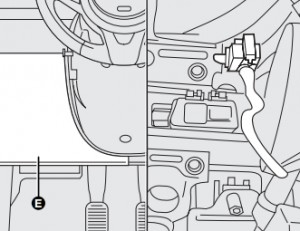

Fusibles en el salpicadero
| Amp [A] | Descripción | Posición |
| 5 | La calefacción de los espejos laterales se encuentra en la zona de la toma de diagnóstico | Para acceder al fusible, es necesario quitar la tapa presionada por E. |
Esquema de fusibles en el habitáculo
| Nº | Amp [A] | Descripción |
| F12 | 7,5 | Alimentación de la luz de cruce derecha |
| F13 | 7,5 | Luz de cruce izquierda y alimentación de la unidad de control de orientación de los faros. |
| F31 | 5 | Interruptor del grupo de conexión del compartimento del motor. |
| F32 | 7,5 | Luces de posición delanteras y traseras; Iluminación del maletero y de los charcos. |
| F36 | 10 | Conector de diagnóstico; Radio; Aire acondicionado; EOBD. |
| F37 | 5 | Interruptor de las luces de freno; Módulo del salpicadero. |
| F38 | 20 | Cierre centralizado de las puertas |
| F43 | 15 | Bomba del limpiaparabrisas delantero/trasero |
| F47 | 20 | Elevalunas eléctricos del lado del conductor |
| F48 | 20 | Elevalunas eléctricos del lado del pasajero |
| F49 | 5 | Sensor de aparcamiento; Interruptores de iluminación; Espejos eléctricos. |
| F50 | 7,5 | Módulo de airbag |
| F51 | 7,5 | Interruptor de la radio; Convergencia; Aire acondicionado; Luces de freno; Embrague. |
| F53 | 5 | Módulo del salpicadero |

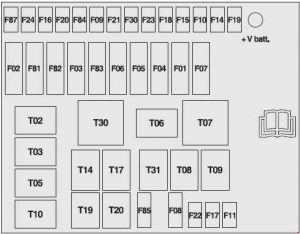

Esquema de fusibles en el compartimento del motor
| Nº | Amp [A] | Descripción |
| F01 | 60 | Unidad de control del ordenador de la carrocería |
| F02 | 20 | Subwoofer; Amplificador de audio hi-fi. |
| F03 | 20 | Llave de arranque |
| F04 | 40 | Unidad de control ABS (alimentación de la bomba) |
| F05 | 70 | EPS |
| F06 | 20 | Ventilador de refrigeración del motor de una velocidad |
| 30 | Ventilador de refrigeración del motor de una velocidad; Ventilador de refrigeración del motor de baja velocidad. | |
| F07 | 40 | Ventilador de refrigeración del motor de alta velocidad |
| F08 | 30 | Ventilador del sistema de aire acondicionado |
| F09 | – | Reserva |
| F10 | 15 | Bocina |
| F11 | 10 | Unidad de control del motor (cargas secundarias) |
| F14 | 15 | Faros principales |
| F15 | 15 | Asientos calefactables |
| F 16 | 7,5 | +15 Controlador del motor |
| F17 | 10 | Unidad de control del motor |
| F18 | 7,5 | Unidad de control del motor (1,2 l Duratec) |
| 7,5 | Controlador del motor, bobina del relé (1,3 l Duratorq) | |
| F19 | 7,5 | Compresor del aire acondicionado |
| F20 | 30 | Ventana trasera térmica, desempañadores de espejos |
| F21 | 15 | Bomba de combustible |
| F22 | 15 | Bobina de encendido; Inyectores (1,2 l Duratec). |
| 20 | Unidad de control del motor (1,3 l Duratorq) | |
| F23 | 20 | Unidad de control ABS (alimentación de la unidad de control + solenoides) |
| F24 | 7,5 | +15 Controlador ABS (alimentación de la bomba); EPS; Sensor de inclinación. |
| F30 | 15 | Luces antiniebla |
| F81 | 50 | Unidad de control de las bujías de precalentamiento (1,3 l Duratorq) |
| F82 | – | Reserva |
| F83 | 50 | Ventana delantera térmica |
| F84 | – | Reserva |
| F85 | 15 | Toma delantera (con o sin conector de encendedor de cigarrillos) |
| F87 | 7,5 | +15 para luces de marcha atrás; Caudalímetro; Presencia de agua en el sensor de diésel; Bobinas de los relés T02, T05, T14 y T19. |
| Nº | Amp [A] | Descripción |
| T02 | 20 | Faros |
| T03 | 20 | Señales acústicas |
| T05 | 20 | Compresor del aire acondicionado |
| T06 | 30 | Ventilador de refrigeración del motor de una velocidad |
| Ventilador de refrigeración del motor de baja velocidad | ||
| T07 | 50 | Ventilador de refrigeración del motor de alta velocidad |
| T08 | 30 | Ventilador del sistema de aire acondicionado |
| T09 | 30 | Unidad de control del motor (relé principal). |
| T10 | 20 | Asientos calefactables |
| T14 | 20 | Luces antiniebla |
| T17 | 30 | Bomba de combustible |
| T19 | 30 | Desempañado |
| T20 | – | Reserva |
| T30 | 50 | Ventana delantera térmica |
| T31 | 30 | Toma delantera (con o sin encendedor de cigarrillos). |
Ford Ka (01.11.2010-31.10.2014) – esquema de fusibles
Año de fabricación: 2010, 2011, 2012, 2013, 2014.
El fusible del encendedor de cigarrillos (toma de corriente) en el Ford Ka (01.11.2010-31.10.2014) es el fusible F85 en la caja de fusibles del compartimento del motor.
Fusibles en el salpicadero
| Amp [A] | Descripción | Posición |
| 5 | La calefacción de los espejos laterales se encuentra en la zona de la toma de diagnóstico | Para acceder al fusible, retire la tapa presionada por E. |

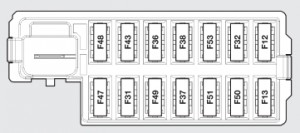

Caja de fusibles en la cabina
| Nº | Amp [A] | Descripción |
| F12 | 7,5 | Alimentación del faro derecho |
| F13 | 7,5 | Faro izquierdo y alimentación de la unidad de control de orientación de los faros |
| F31 | 5 | Bobinas del interruptor a distancia en la caja de fusibles del compartimento del motor (INT/A) |
| F32 | 7,5 | Luces delanteras y traseras; Iluminación del maletero y de los charcos. |
| F36 | 10 | Conector de diagnóstico; Radio; Aire acondicionado; EOBD |
| F37 | 5 | Interruptor de las luces de freno; Módulo del salpicadero. |
| F38 | 20 | Cierre centralizado de las puertas |
| F43 | 15 | Bomba del lavaparabrisas delantero/trasero |
| F47 | 20 | Elevalunas eléctricos del lado del conductor |
| F48 | 20 | Elevalunas eléctrico del lado del pasajero |
| F49 | 5 | Sensor de aparcamiento; Interruptores de iluminación; Espejos eléctricos. |
| F50 | 7,5 | Unidad de control del airbag |
| F51 | 7,5 | Interruptor de la radio; Convergencia; Aire acondicionado; Luces de freno; Embrague. |
| F53 | 5 | Módulo del salpicadero |

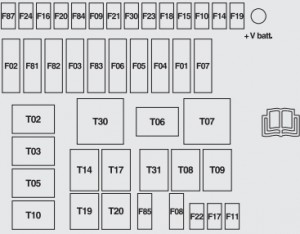

Caja de fusibles en el compartimento del motor
| Número | Amp [A] | Descripción |
| F01 | 60 | Unidad de control del ordenador de la carrocería |
| F02 | 20 | Subwoofer; Amplificador de audio hi-fi. |
| F03 | 20 | Interruptor de encendido |
| F04 | 40 | Unidad de control ABS (alimentación de la bomba) |
| F05 | 70 | EPS |
| F06 | 20 | Ventilador de refrigeración del motor de una velocidad |
| 30 | Ventilador de refrigeración del motor de una velocidad; Ventilador de refrigeración del motor de baja velocidad. | |
| F07 | 40 | Ventilador de refrigeración del motor de alta velocidad |
| F08 | 30 | Ventilador eléctrico del aire acondicionado |
| F09 | 15 | Pantalla |
| F10 | 15 | Bocina |
| F11 | 10 | Unidad de control del motor (cargas secundarias) |
| F14 | 15 | Luces principales |
| F15 | 20 | Motor del techo solar |
| F16 | 7,5 | +15 Controlador del motor |
| F17 | 10 | Unidad de control del motor |
| F18 | 7,5 | Unidad de control del motor (1,2 l Duratec) |
| 7,5 | Controlador del motor, bobina del relé (1,3 l Duratorq) | |
| F19 | 7,5 | Compresor del aire acondicionado |
| F20 | 30 | Ventana trasera térmica; Desempañadores de espejos. |
| F21 | 15 | Bomba de combustible |
| F22 | 15 | Bobina de encendido; Inyectores (1,2 l Duratec). |
| 20 | Unidad de control del motor (1,3 l Duratorq) | |
| F23 | 20 | Unidad de control ABS (alimentación de la unidad de control + solenoides) |
| F24 | 7,5 | +15 Controlador ABS (alimentación de la bomba); EPS; Sensor de inclinación. |
| F30 | 15 | Luces antiniebla |
| F81 | 50 | Unidad de control de las bujías de precalentamiento (1,3 l Duratorq) |
| F82 | – | Reserva |
| F83 | 50 | Ventana delantera térmica |
| F84 | – | Reserva |
| F85 | 15 | Toma delantera (con o sin enchufe del encendedor de cigarrillos) |
| F87 | 7,5 | +15 para luces de marcha atrás; Caudalímetro; Sensor de presencia de agua en el diésel; Bobinas de los relés T02, T05, T14 y T19. |
| Nº | Amp [A] | Descripción |
| T02 | 20 | Faros |
| T03 | 20 | Timbre |
| T05 | 20 | Compresor del aire acondicionado |
| T06 | 30 | Ventilador de una velocidad de refrigeración del motor. |
| Ventilador de refrigeración del motor de baja velocidad. | ||
| T07 | 50 | Ventilador de refrigeración del motor de alta velocidad. |
| T08 | 30 | Ventilador del sistema de aire acondicionado |
| T09 | 30 | Unidad de control del motor (relé principal) |
| T10 | 20 | Asientos calefactables |
| T14 | 20 | Luces antiniebla |
| T17 | 30 | Bomba de combustible |
| T19 | 30 | Desempañado |
| T20 | – | Reserva |
| T30 | 50 | Ventana delantera térmica |
| T31 | 30 | Toma delantera (con o sin encendedor de cigarrillos) |
Ford Ka (2008-2016) – esquema de fusibles
Año de fabricación: 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016.
El fusible del encendedor de cigarrillos (toma de corriente) en el Ford Ka (2008-2016) es el fusible F85 en la caja de fusibles del compartimento del motor.

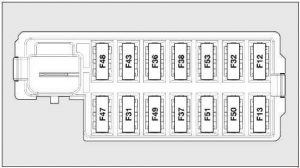

Caja de fusibles en el habitáculo
| Número | Amperajes | Descripción |
| F12 | 7,5 | Alimentación del faro delantero derecho |
| F13 | 7,5 | Faro delantero izquierdo y alimentación de la unidad de control de orientación de los faros |
| F31 | 5 | Bobinas del interruptor de control remoto en la caja de fusibles del compartimento del motor (INT / A) |
| F32 | 7,5 | Faros delanteros y traseros, luces del maletero y luces de charco |
| F36 | 10 | Conector de diagnóstico, radio, aire acondicionado, EOBD |
| F37 | 5 | Interruptor de las luces de freno, módulo del salpicadero |
| F38 | 20 | Cierre centralizado de las puertas |
| F43 | 15 | Bomba del limpiaparabrisas delantero/trasero |
| F47 | 20 | Elevalunas eléctricos del lado del conductor |
| F48 | 20 | Elevalunas eléctrico del lado del pasajero |
| F49 | 5 | Sensor de aparcamiento, interruptores de iluminación, espejos eléctricos |
| F50 | 7,5 | Unidad de control del airbag |
| F51 | 7,5 | Interruptor de la radio, convergencia, aire acondicionado, luces de freno, embrague |
| F53 | 5 | Módulo del salpicadero |
Caja de fusibles del compartimento del motor
| Número | Amperajes | Descripción |
| F01 | 60 | Unidad de control del ordenador de la carrocería |
| F02 | 20 | Subwoofer, amplificador de audio hi-fi |
| F03 | 20 | Llave de arranque |
| F04 | 40 | Unidad de control ABS (alimentación de la bomba) |
| F05 | 70 | EPS |
| F06 | 20 | Ventilador de refrigeración del motor de una velocidad |
| 30 | Ventilador de refrigeración del motor de una velocidad, ventilador de refrigeración del motor de baja velocidad | |
| F07 | 40 | Ventilador de refrigeración del motor de alta velocidad |
| F08 | 30 | Ventilador del sistema de aire acondicionado |
| F09 | 30 | Pantalla |
| F10 | 15 | Bocina |
| F11 | 10 | Unidad de control del motor (cargas secundarias) |
| F14 | 15 | Faros principales |
| F15 | 15 | Asientos calefactables Motor para techo solar |
| F 16 | 7,5 | +15 Controlador del motor |
| F17 | 10 | Unidad de control del motor |
| F18 | 7,5 | Controlador del motor (1,2 l Duratec) Controlador del motor, bobina del relé (1,3 l Duratorq) |
| F19 | 7,5 | Compresor del aire acondicionado |
| F20 | 30 | Ventana trasera térmica, desempañado de espejos |
| F21 | 15 | Bomba de combustible |
| F22 | 15 | Bobina de encendido, inyectores (1,2 l Duratec) |
| 20 | Unidad de control del motor (1,3 l Duratorq) | |
| F23 | 20 | Unidad de control ABS (alimentación de la unidad de control + solenoides) |
| Ff24 | 7,5 | +15 Controlador ABS (alimentación de la bomba), EPS, sensor de inclinación |
| F30 | 15 | Luces antiniebla |
| F81 | 50 | Unidad de control de las bujías de precalentamiento (1,3 l Duratorq) |
| F82 | – | – |
| F83 | 50 | Ventana delantera térmica |
| F84 | – | – |
| F85 | 15 | Toma delantera (con o sin enchufe del encendedor de cigarrillos) |
| F87 | 7,5 | +15 para luces de marcha atrás, caudalímetro, presencia de agua en el sensor de combustible, bobinas de los relés T02, T05, T14 y T19 |
Acerca del Ford Ka (1996-2016)
El Ford Ka, fabricado entre 1996 y 2016, es un coche urbano compacto que ganó popularidad gracias a su practicidad y eficiencia. Este modelo era conocido por sus pequeñas dimensiones, lo que lo hacía ideal para entornos urbanos y fácil de aparcar. El Ford Ka ofrecía varias motorizaciones, incluyendo motores de gasolina de 1.0 a 1.3 litros, que proporcionaban suficiente potencia para la conducción diaria. A lo largo de los años, sufrió varios cambios de diseño, manteniendo su característica silueta compacta. El interior fue diseñado con énfasis en la simplicidad y la funcionalidad, lo que contribuía a una experiencia de conducción cómoda y agradable.
Esquema de la caja de fusibles del Ford Ka
Esta página muestra el esquema de la caja de fusibles del modelo Ford Ka, que es esencial para la identificación y el mantenimiento de los componentes eléctricos del vehículo. La caja de fusibles se encuentra generalmente en el compartimento del motor o en el interior del vehículo, a menudo cerca del salpicadero. El esquema muestra los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en el sistema eléctrico. La caja de fusibles es un elemento clave para el funcionamiento seguro del vehículo, por lo que es importante conocer su configuración y mantenerla correctamente.
