Ford Expedition UN93 (1997-2002) – caja de fusibles

Diagram de fusibles y relés – Ford Expedition UN93

Aplicable a vehículos fabricados en los años:

1997, 1998, 1999, 2000, 2001, 2002.

Diagrama de la caja de fusibles del habitáculo

El panel de fusibles está ubicado debajo y a la izquierda del volante, cerca del pedal del freno. Tire de la cubierta del panel hacia afuera para acceder a los fusibles. Para quitar un fusible, use la herramienta de extracción de fusibles ubicada en la cubierta del panel de fusibles.

Número	Amperios [A]	Descripción
Número	Amperios [A]	Descripción
1	25	Audio
2	5	Ordenador de a bordo,
		Control de temperatura electrónico automático (EATC),
		Módulo de control del motor (PCM),
		Grupo
3	20	Encendedor,
		Conector del escáner OBD-II
4	7,5	Módulo de acceso remoto,
		Espejos,
		Funciones de memoria (asientos y pedales)
5	15	Módulo de control de velocidad,
		Luz de marcha atrás,
		Módulo EVO,
		Interruptor de modo de aire acondicionado (relé del ventilador delantero),
		Relé de luces diurnas,
		Sistema de detección de marcha atrás,
		Bloqueo automático,
		Espejo E/C
6	5	Grupo,
		Ordenador de a bordo,
		Brújula
		Electroimán de bloqueo de la transmisión del freno,
		Módulo de suspensión neumática,
		Módulo GEM,
		Sensor de giro EVO,
		Espejo calefactado,
		Calefactor de la luneta trasera,
		Sistema de detección de marcha atrás
7	5	Relé del ventilador del A/C (a través del fusible 22)
8	5	Radio,
		Módulo de acceso remoto,
		Módulo GEM
9	–	No utilizado
10	–	No utilizado
11	30	Relé de la bomba del limpiaparabrisas delantero,
		Relé de funcionamiento/estacionamiento del limpiaparabrisas,
		Relé del limpiaparabrisas Hi/LO,
		Motor del limpiaparabrisas delantero,
		Relé de la bomba del limpiaparabrisas trasero
12	15	Interruptor de suspensión neumática
13	20	Interruptor de la luz de freno (bombillas),
		Intermitentes/peligro,
		Módulo de control de velocidad
14	15	Limpiaparabrisas trasero,
		Luces del panel de instrumentos,

Número	Amperios [A]	Descripción
Relé de ahorro de batería,
Relé de iluminación interior,
Relé de retardo de accesorios (elevalunas eléctricos, techo corredizo, ventanas abatibles)
15	5	Interruptor de las luces de freno, (control de velocidad, bloqueo de la transmisión del freno, ABS, entradas del módulo PCM, módulo de suspensión neumática, bloqueo automático),
		Módulo GEM
16	20	Faros (luces altas),
		Panel de instrumentos (indicador de luces altas)
17	10	Espejos calefactados
		Indicador del interruptor de la red calefactada
18	5	Iluminación de instrumentos (alimentación del atenuador)
19	–	No utilizado
20	5	Audio,
		Módulo de suspensión neumática,
		Módulo GEM,
		Módulo de memoria
21	15	Relé de arranque,
		Fusible 20,
		Interruptor de rango de transmisión
22	10	Módulo de airbag,
		Interruptor de modo de aire acondicionado (relé del ventilador),
		EATC,
		Relé del ventilador EATC,
		Fusible de alimentación 7
23	10	Aire acondicionado auxiliar,
		Asientos calefactados,
		Carga de la batería del remolque,
		Intermitentes/riesgo,
		Relé del embrague 4×4,
		Consola suspendida,
		Espejo E/C,
		Módulo del sistema de frenos antibloqueo en las 4 ruedas (4WABS)
24	–	No utilizado
25	–	No utilizado
26	10	Faro derecho con luz de cruce
27	5	Relé de las luces antiniebla e indicador de las luces antiniebla
28	10	Faro izquierdo con luz de cruce
29	5	Módulo de luces automáticas,
		Interruptor de control de sobrecarga de la transmisión
30	30	Transceptor pasivo antirrobo, panel de instrumentos, bobinas de encendido, relé del módulo de control del sistema de propulsión
31	10	Panel de control trasero integrado (audio),
		Reproductor de CD
Relé 1	–	Relé de iluminación interior
Relé 2	–	Relé de ahorro de batería
Relé 3	–	Relé del desempañador de la luneta trasera
Relé 4	–	Relé de la ventana de un solo toque
Relé 5	–	Relé de retardo de ACC

Caja de fusibles del compartimento del motor

La caja de fusibles de distribución de energía se encuentra en el compartimento del motor. La caja de fusibles contiene fusibles de alta corriente que protegen los principales sistemas eléctricos del vehículo contra sobrecargas.

Diagrama (versión 1)

Número	Amperios [A]	Descripción
Número	Amperios [A]	Descripción
1	20	Luces de emergencia y luces traseras de remolque
2	10	Monitor de diagnóstico de airbag
3	30	Bloqueo de alimentación
4	15	Suspensión neumática
5	20	Bocina
6	30	Fusibles n.º 3 y n.º 5 en la caja de fusibles del compartimento del motor
7	15	Luces de posición y luces traseras
8	30	Faros
9	15	Luces antiniebla y DRL
10	25	Punto de alimentación del panel de instrumentos (I/P) auxiliar
11	25	Punto de alimentación auxiliar de la consola
12	10	Limpiaparabrisas trasero
13	30	Ventilador auxiliar
14	60	Sistema de frenos antibloqueo en las cuatro ruedas (4WABS)
15	50	Compresor de suspensión neumática
16	40	Carga de la batería del remolque, fusible n.º 2 en la caja de fusibles del compartimento del motor, fusible n.º 4 en la caja de fusibles del compartimento del motor
17	30	Motor y embrague de la transmisión de tracción total (4WD)
18	30	Calefacción del asiento del conductor

Número	Amperios [A]	Descripción
19	20	Bomba de combustible
20	50	Encendido en la caja de fusibles alimentada por corriente
21	50	Encendido en la caja de fusibles alimentada por corriente
22	50	Alimentación de la batería de la caja de fusibles
23	40	Ventilador delantero
24	30	Potencia de la unidad de control del sistema de propulsión
25	30 CB	Ventanas
26	–	No utilizado
27	40	Iluminación calefactada y espejos
28	30	Freno eléctrico para remolque
29	30	Ventilador híbrido, techo corredizo, ventanas abatibles
1	–	No utilizado
2	–	Diodo PCM
1	–	Limpiaparabrisas delantero de alta/baja velocidad
2	–	Limpiaparabrisas delantero en funcionamiento/estacionamiento
3	–	Relé de la bomba del limpiaparabrisas delantero
4	–	Relé de la bomba de combustible
5	–	Relé de la bocina
6	–	Relé de potencia del PCM

Diagrama (versión 2)

Número	Amperios [A]	Descripción
Número	Amperios [A]	Descripción
1	20	Punto de alimentación
2	30	Módulo de control del sistema de propulsión
3	30	Faros/Luces automáticas
4	20	Punto de alimentación de la consola
5	20	Luces de marcha atrás/Luces de estacionamiento del remolque
6	15	Luces de posición/luces automáticas, alimenta el fusible de cabina 18
7	20	Bocina
8	30	Cerraduras eléctricas de las puertas
9	15	Luces diurnas (DRL), luces antiniebla
10	20	Bomba de combustible
11	20	Campo del alternador
12	10	Limpiaparabrisas trasero
13	15	Embrague del aire acondicionado
14	–	No utilizado
15	10	Luces de conducción
16	–	No utilizado
17	10	Elevalunas eléctricos
18	15	Módulo de control del sistema de propulsión, inyectores de combustible, bomba de combustible, sensor de flujo de masa de aire
19	10	Luces de freno del remolque y giro a la derecha
20	10	Luces de freno del remolque y giro a la izquierda
21	–	No utilizado
22	–	No utilizado
23	15	Sensores HEGO, ventilación del depósito, transmisión automática, sensor CMS
24	–	No utilizado
101	30	Carga de la batería del remolque
102	50	Módulo de frenos antibloqueo en las cuatro ruedas
103	50	Alimentación de la batería del bloque de conexión
104	30	Motor y embrague de la transmisión 4×4
105	40	Ventilador delantero del aire acondicionado
106	–	No utilizado

Número	Amperios [A]	Descripción
107	–	No utilizado
108	30	Freno eléctrico para remolque
109	50	Compresor de suspensión neumática
110	30	Asientos calefactados
111	40	Alimentación de la batería del interruptor de encendido (circuito de arranque)
112	30	Asiento del conductor, pedales ajustables, módulo de memoria
113	40	Alimentación de la batería del interruptor de encendido (circuitos de arranque y accesorios)
114	30	Ventilador auxiliar para aire acondicionado
115	–	No utilizado
116	40	Calefactor de la luneta trasera, espejos calefactados
117	–	No utilizado
118	–	No utilizado
201	–	Relé de la luz de posición del remolque
202	–	Relé de funcionamiento/estacionamiento del limpiaparabrisas delantero
203	–	Relé de la luz de marcha atrás del remolque
204	–	Relé del embrague del aire acondicionado
205	–	Limpiaparabrisas trasero hacia abajo
206	–	Relé de las luces antiniebla
207	–	Relé de la bomba del limpiaparabrisas delantero
208	–	Relé de la bomba del limpiaparabrisas trasero
209	–	Limpiaparabrisas trasero hacia arriba
301	–	Relé de la bomba de combustible
302	–	Relé de carga de la batería del remolque
303	–	Relé de los limpiaparabrisas
304	–	Relé del módulo de control del sistema de propulsión
401	–	No utilizado
501	–	Diodo del módulo de control del sistema de propulsión
502	–	Diodo del embrague del aire acondicionado
503	–	No utilizado
601	30	Accesorios retenidos (control de ventanas, ventanas abatibles, techo corredizo)
602	–	No utilizado

Fusibles de la batería principal (megafusibles)

Los fusibles de la batería principal se encuentran en el compartimento del motor, cerca de la batería. Ford recomienda que los megafusibles sean mantenidos por un técnico de servicio cualificado.

Número	Amperios [A]	Descripción
1	175	Caja de fusibles megafusible
2	175	Megafusible del alternador
3	20	Minifusible del campo del alternador

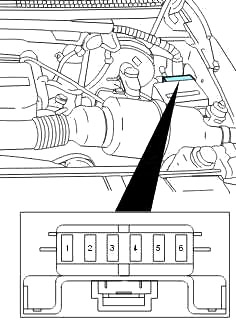

Minicaja de fusibles del motor

Los minifusibles del motor se encuentran en el lado del conductor, en el compartimento del motor.

Número	Amperios [A]	Descripción
1	5	Módulo de control del sistema de propulsión (PCM)
2	20	Luces de freno/luces traseras del remolque
3	10	Panel de control de audio trasero integrado (RICP), cambiador de CD, radio
4	10	Luces de las puertas
5	20	Amplificador, amplificador de subwoofer
6	–	No utilizado

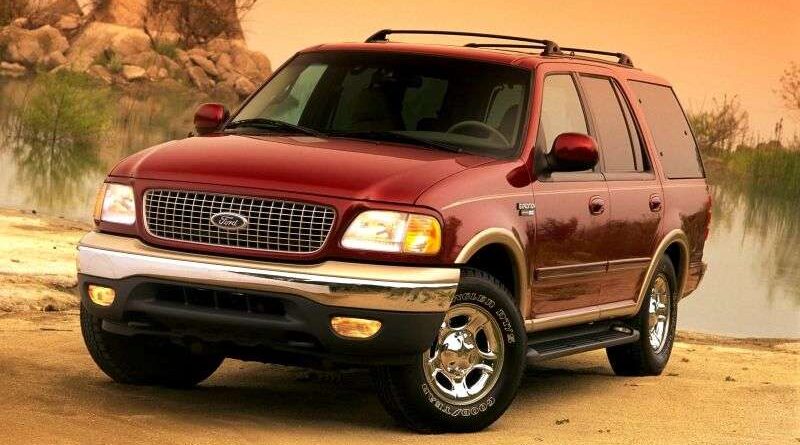

Acerca del Ford Expedition UN93 (1997-2002)
