Ford Bronco (1992-2022) – caja de fusibles

Carlos Martínez

Ford Bronco – diagrama de fusibles

Año de fabricación: 1992, 1993, 1994, 1995, 1996.

Para el encendedor de cigarrillos (tomas de corriente) son responsables los fusibles 9 y 16 en la caja de fusibles del salpicadero.

Caja de fusibles en la cabina

Ubicación de la caja de fusibles

El panel de fusibles se encuentra detrás de la cubierta a la izquierda del volante.

Diagrama de la caja de fusibles

Diagrama detallado de la caja de fusibles del Ford Bronco, lado del conductor.

Asignación de fusibles en el salpicadero

Número Amperaje [A] Descripción
1 30A Ventilador de calefacción/aire acondicionado
2 30A Lavalunotto;

Interruptor automático:

limpiaparabrisas intermitente/usuario.
3 — No utilizado
4 15A Faros externos;
iluminación de instrumentos;
Acceso sin llave;
Señal acústica/módulo de gong
5 10 A Limitador de airbags
6 15A Compresor de aire acondicionado;
Acceso remoto/sin llave
7 15A Desempañador de la ventana trasera;
Encender los faros
8 15A Confort/faros;
Espejos exteriores eléctricos;
Luz del compartimento del motor;
Acceso sin llave;
Odómetro;
Iluminación del espejo en el parasol;
Señal acústica/módulo de gong
9 25A Punto de alimentación
10 4A Iluminación de instrumentos
11 15A Radio;
Atenuadores de la pantalla de la radio
12 20A / 30A (interruptor) Transmisión electrónica con tracción total;
Cerraduras eléctricas de las puertas;
Alimentación de la zona lumbar;
Ventana eléctrica en la puerta trasera
13 15A Frenos antibloqueo;
Bloqueo de la transmisión de freno;
Control de velocidad;
Luces de freno/emergencia;
Sensor de parada para el control electrónico del motor
14 20A (interruptor) Ventanas eléctricas;
Ventana eléctrica en la puerta trasera:
Interruptor en el salpicadero
15 — No utilizado
16 15A Encendedor de cigarrillos
17 10 A Transmisión electrónica;
indicadores;
Tacómetro;
Señal acústica/módulo de gong;
Indicadores de advertencia
18 10 A Desactivación del airbag;
Espejo retrovisor automático día/noche;
Bloqueo de la transmisión de freno;
Módulo electrónico de transmisión de tracción total;
Consola suspendida;
Odómetro

Caja de fusibles en el compartimento del motor

Ubicación de la caja de fusibles del Ford Bronco en el compartimento del motor.

Número Amperaje [A] Descripción
Número Amperaje [A] Descripción
1 20A Potencia de audio
2 15A o 30A Frenos antibloqueo (30 A) o relé de faros antiniebla (15 A)
3 30A Intermitente de faros para cruce;
Luces diurnas (solo Canadá);
Bocina;
Control de velocidad
4 25A Luces de marcha atrás del remolque;
Luces de conducción del remolque
5 15A Frenos antibloqueo;
Luces de reserva;
Módulo de luces diurnas (DRL) (solo Canadá);
Control de velocidad;
Relé de carga de la batería del remolque
6 10 A Luz de freno/intermitente derecho del remolque
7 10 A Luz de freno/intermitente izquierdo del remolque
8 30A máx. Frenos antibloqueo
9 máx. 20A Bobina del relé de la bomba de combustible;
Sistema de control de la transmisión
10 máx. 20A Fusibles del salpicadero: 15,18;
Bobina del relé de arranque
11 — No utilizado
12 Diodo Relé del sistema de control de la transmisión
13 máx. 50A Fusibles del salpicadero: 5,9,13
Leggere  Ford B-MAX (2012-2017) – caja de fusibles
Número Amperaje [A] Descripción
14 30A máx. Calefactor de la ventana trasera
15 máx. 50A Fusibles del salpicadero: 1, 7;
Caja de red: fusible 5
16 máx. 20A Alimentación de la bomba de combustible
17 máx. 50A Luz de carga del alternador;
Fusibles del salpicadero: 2, 6, 11,14,17;
Caja de red: fusible 22
18 30A máx. Carga de la batería del remolque
19 máx. 40A Faros
20 máx. 50A Fusibles del salpicadero: 4, 8, 12,16
21 30A máx. Alimentación del freno del remolque
22 máx. 20A Receptor del distribuidor;
Bobina de encendido;
Bobina del relé del sistema de control de la transmisión;
Módulo integrado de película gruesa (TFI)
Relé 1 Sistema de control de la transmisión
Relé 2 Bomba de combustible
Relé 3 Señal acústica
Relé 4 Luces de conducción del remolque
Relé 5 Motor de la bomba del sistema antibloqueo (ABS)
Fusibles adicionales fuera de los compartimentos principales de fusibles
Amperaje [A] Descripción Ubicación
circulación 22 A Brkr. Faros e intermitentes Integrado con el interruptor de los faros
Fusible de 12 Ga. Alternador, 95 A En el relé de arranque del motor (motor de gasolina)
(2) fusibles de 12 ga. Alternador, 130 A En el relé de arranque del motor (motor diésel)
(2) fusibles de 14 Ga. Bujías de precalentamiento para motores diésel En el relé de arranque del motor

Ford Bronco – diagrama de fusibles

Año de fabricación: 2021.

Fusible bajo el capó

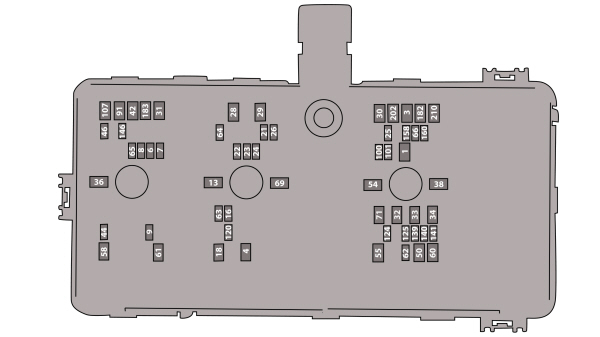

Esquema de fusibles bajo el capó del Ford Bronco, modelo 2021.
Número Clasificación Descripción
Número Clasificación Descripción
1 30 A Módulo de control de la carrocería – alimentación de la batería en la alimentación 1.
3 30 A Módulo de control de la carrocería – alimentación de la batería en la alimentación 2.
4 30 A Bomba de combustible.
6 25 A Potencia del módulo de control del sistema de transmisión.
7 30 A Elementos del sistema de transmisión.
8 20 A Elementos del sistema de transmisión.
9 20 A Bobinas de encendido.
13 40 A Motor del ventilador.
16 10 A Lavalunetta trasera.
18 30 A Motor de arranque.
21 10 A No utilizado (reserva).
22 10 A Módulo de cámara con vista de 360 grados.
23 10 A Dispositivo de arranque del sistema antibloqueo.
24 10 A Módulo de control del sistema de transmisión; Módulo de asistencia a la dirección.
25 10 A Sistema de información de ángulo muerto; Cámara trasera; Control de crucero adaptativo; Módulo de control del sistema de transmisión.
26 15 A Módulo de control de la transmisión.
28 60 A Válvulas del sistema antibloqueo.
29 60 A Bomba del sistema antibloqueo.
30 30 A Asiento del conductor ajustable eléctricamente.
31 30 A Asiento del pasajero accionado eléctricamente.
32 20 A Punto de alimentación auxiliar.
33 20 A Punto de alimentación auxiliar.
34 20 A Punto de alimentación auxiliar.
36 40 A Inversor DC/AC 150 W.
38 30 A Módulo de asiento calefactado.
42 30 A Módulo de control del freno del remolque.
44 10 A Interruptor de freno.
46 20 A Módulo SYNC.
Número Clasificación Descripción
50 40 A Ventana trasera calefactada.
54 40 A Módulo de gestión del sistema de transmisión.
55 30 A Relé de luces de estacionamiento del remolque.
58 20 A Luces de marcha atrás para remolque.
60 30 A Interruptor del proveedor #1.
61 15 A Interruptor del proveedor #2.
62 10 A Interruptor del proveedor #3.
63 10 A Interruptor del proveedor #4.
64 10 A Interruptor del proveedor #5.
65 10 A Interruptor del proveedor #6.
66 10 A Módulo de desconexión de la barra estabilizadora.
69 30 A Limpiaparabrisas delantero.
71 30 A Limpiaparabrisas trasero.
91 40 A Módulo de luz de remolque.
100 20 A Faros izquierdos.
101 20 A Faro derecho.
107 30 A Carga de la batería del remolque.
120 10 A Inyectores de combustible (2,7L).
124 5 A No utilizado (reserva).
125 10 A Cargador USB inteligente 1.
139 5 A Cargador USB inteligente 2.
140 5 A No utilizado (reserva).
141 5 A No utilizado (reserva).
146 20 A Amplificador.
158 10 A Módulo de arranque/desconexión de la barra estabilizadora.
160 10 A Control inteligente de la conexión de datos.
182 60 A Módulo de la puerta del conductor.
183 60 A Módulo de la puerta del pasajero.
202 60 A Módulo de control de la carrocería B+.
210 30 A Parada de arranque del módulo de control de la carrocería.

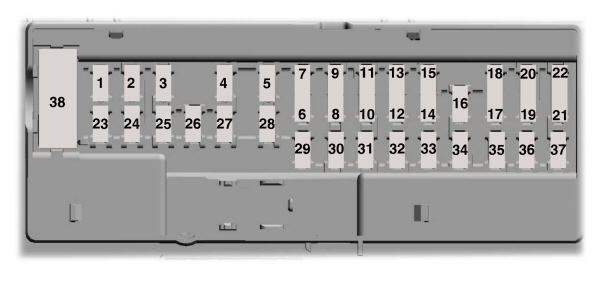

Fusible de la unidad de control de la carrocería

Diagrama de fusibles de la unidad de control de la carrocería del Bronco 2021.
Número Amperaje [A] Descripción
Número Amperaje [A] Descripción
1 — No utilizado.
2 10 A Ventanas eléctricas; Inversor DC/AC.
3 7,5 A Espejos; Módulo de carga inalámbrica.
4 20 A No utilizado (reserva).
5 — No utilizado.
6 10 A Alarma antirrobo.
7 10 A No utilizado.
8 5 A No utilizado (reserva).
9 5 A No utilizado (reserva).
10 — No utilizado.
11 — No utilizado.
12 7,5 A Control de climatización; Módulo de puerta.
13 7,5 A Módulo de control de la columna de dirección; Módulo del salpicadero.
14 15 A No utilizado (reserva).
15 15 A No utilizado (reserva).
16 — No utilizado.
17 7,5 A No utilizado (reserva).
18 7,5 A No utilizado (reserva).
Número Amperaje [A] Descripción
19 5 A Arranque; Faro.
20 5 A Módulo telemático.
21 5 A Sensor de temperatura y humedad en el vehículo.
22 5 A No utilizado.
23 30 A No utilizado (reserva).
24 30 A No utilizado (reserva).
25 20 A No utilizado (reserva).
26 30 A No utilizado (reserva).
27 30 A No utilizado (reserva).
28 30 A No utilizado (reserva).
29 15 A No utilizado (reserva).
30 5 A Interruptor de freno.
31 10 A Interruptor de gestión del terreno; Interruptor integrado del panel de control; Panel de interruptores para el control del sistema de transmisión y chasis; Pantalla central de 12 pulgadas; Módulo receptor de radiofrecuencia.
32 20 A Módulo de control de audio.
33 — No utilizado.
34 30 A Relé de arranque/deporte.
35 5 A No utilizado (reserva).
36 15 A Faros automáticos; Módulo de procesamiento de imágenes A.
37 20 A Espejo retrovisor con atenuación automática; Módulo de control de asistencia al estacionamiento; Volante calefactado.
38 Interruptor automático 30 A No utilizado.

Diagrama de fusibles y relés – Ford Bronco

Se aplica a vehículos fabricados en los años:

Leggere  Ford Tourneo Connect (2002-2016) – caja de fusibles

2022.

Fusibles bajo el capó

Distribución de fusibles bajo el capó del Ford Bronco, modelo 2022.
Número Clasificación Descripción
Número Clasificación Descripción
1 30 A Módulo de control de la carrocería – alimentación de la batería en la alimentación 1.
3 30 A Módulo de control de la carrocería – alimentación de la batería en la alimentación 2.
4 30 A Bomba de combustible.
6 25 A Potencia del módulo de control del sistema de transmisión.
7 30 A Elementos del sistema de transmisión.
8 20 A Elementos del sistema de transmisión.
9 20 A Bobinas de encendido.
13 40 A Motor del ventilador.
16 10 A Lavalunetta de la ventana trasera.
18 30 A Motor de arranque.
21 10 A No utilizado (reserva).
22 10 A Módulo de cámara con vista de 360 grados.
23 10 A Dispositivo de arranque del sistema antibloqueo.
24 10 A Módulo de control del sistema de transmisión; Módulo de asistencia a la dirección.
25 10 A Sistema de información de ángulo muerto; Cámara trasera; Control de crucero adaptativo; Módulo de control del sistema de transmisión.
26 15 A Módulo de control de la transmisión.
28 60 A Válvulas del sistema antibloqueo.
29 60 A Bomba del sistema antibloqueo.
30 30 A Asiento del conductor ajustable eléctricamente.
31 30 A Asiento del pasajero accionado eléctricamente.
32 20 A Punto de alimentación auxiliar.
33 20 A Punto de alimentación auxiliar.
34 20 A Punto de alimentación auxiliar.
36 40 A Inversor DC/AC 150 W.
38 30 A Módulo de asiento calefactado.
42 30 A Módulo de control del freno del remolque.
44 10 A Interruptor de freno.
46 20 A Módulo SYNC.
Número Clasificación Descripción
50 40 A Ventana trasera calefactada.
54 40 A Módulo de gestión del sistema de transmisión.
55 30 A Relé de luces de estacionamiento del remolque.
58 20 A Luces de marcha atrás para remolque.
60 30 A Interruptor upfitter #1.
61 15 A Interruptor upfitter #2.
62 10 A Interruptor upfitter #3.
63 10 A Interruptor upfitter #4.
64 10 A Interruptor upfitter #5.
65 10 A Interruptor upfitter #6.
66 10 A Módulo de desconexión de la barra estabilizadora.
69 30 A Limpiaparabrisas delantero.
71 30 A Limpiaparabrisas trasero.
91 40 A Módulo de luz de remolque.
100 20 A Faros izquierdos.
101 20 A Faro derecho.
107 30 A Carga de la batería del remolque.
120 10 A Inyectores de combustible (2,7L).
124 5 A No utilizado (reserva).
125 10 A Cargador USB inteligente 1.
139 5 A Cargador USB inteligente 2.
140 5 A No utilizado (reserva).
141 5 A No utilizado (reserva).
146 20 A Amplificador.
158 10 A Módulo de arranque/desconexión de la barra estabilizadora.
160 10 A Control inteligente de la conexión de datos.
182 60 A Módulo de la puerta del conductor.
183 60 A Módulo de la puerta del pasajero.
202 60 A Módulo de control de la carrocería B+.
210 30 A Interrupción de arranque del módulo de control de la carrocería.

Fusibles del módulo de control de la carrocería

Disposición de fusibles del módulo de control de la carrocería del Bronco 2022.
Número Amperaje [A] Descripción
Número Amperaje [A] Descripción
1 — No utilizado.
2 10 A Ventanas eléctricas; Inversor DC/AC.
3 7,5 A Espejos exteriores; Módulo de carga inalámbrica.
4 20 A No utilizado (reserva).
5 — No utilizado.
6 10 A Alarma antirrobo.
7 10 A No utilizado.
8 5 A No utilizado (reserva).
9 5 A No utilizado (reserva).
10 — No utilizado.
11 — No utilizado.
12 7,5 A Control de climatización; Módulo de puerta.
13 7,5 A Módulo de control de la columna de dirección; Módulo del salpicadero.
14 15 A No utilizado (reserva).
15 15 A No utilizado (reserva).
16 — No utilizado.
17 7,5 A No utilizado (reserva).
18 7,5 A No utilizado (reserva).
Número Amperaje [A] Descripción
19 5 A Arranque; Faro.
20 5 A Módulo telemático.
21 5 A Sensor de temperatura y humedad en el vehículo.
22 5 A No utilizado.
23 30 A No utilizado (reserva).
24 30 A No utilizado (reserva).
25 20 A No utilizado (reserva).
26 30 A No utilizado (reserva).
27 30 A No utilizado (reserva).
28 30 A No utilizado (reserva).
29 15 A No utilizado (reserva).
30 5 A Interruptor de freno.
31 10 A Interruptor de gestión del terreno; Interruptor integrado del panel de control; Panel de interruptores de control del sistema de transmisión y chasis; Pantalla central de 12 pulgadas; Módulo receptor de radiofrecuencia.
32 20 A Módulo de control de audio.
33 — No utilizado.
34 30 A Relé de arranque/arranque.
35 5 A No utilizado (reserva).
36 15 A Faros automáticos; Módulo de procesamiento de imágenes A.
37 20 A Espejo retrovisor con atenuación automática; Módulo de control de asistencia al estacionamiento; Volante calefactado.
38 Interruptor automático 30 A No utilizado.

Leggere  Ford Windstar (1994-2003) – caja de fusibles

Acerca del Ford Bronco (1992-2022)

El Ford Bronco, un legendario modelo de vehículo todoterreno, se convirtió en un símbolo de robustez y aventura entre 1992 y 2022. Este modelo es conocido por su construcción duradera y su capacidad para manejar terrenos difíciles. A lo largo de los años, el Ford Bronco se ofreció con varias opciones de motorización, incluyendo potentes motores V6 y V8, que proporcionaban suficiente potencia tanto para la conducción todoterreno como en carretera. El interior del vehículo fue diseñado con énfasis en la comodidad y la practicidad, lo que lo convierte en un vehículo ideal tanto para viajes largos como para el uso diario. El Ford Bronco mantuvo su diseño característico, que combina elementos retro con tecnologías modernas, atrayendo así a una amplia gama de conductores.

Diagrama de la caja de fusibles del Ford Bronco

Esta página muestra el diagrama de la caja de fusibles del Ford Bronco, que es esencial para la identificación y el mantenimiento de los sistemas eléctricos del vehículo. En un modelo típico de Ford Bronco, la caja de fusibles se encuentra en el compartimento del motor y en el interior del vehículo, generalmente debajo del salpicadero. Los diagramas de esta página muestran detalladamente los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en el sistema eléctrico. La caja de fusibles es un elemento clave para el funcionamiento seguro del vehículo, por lo que es importante conocer su disposición y función.

Post correlati:

  1. Ford Cougar (1999-2002) – caja de fusibles
  2. Ford Explorer (desde 2010) – especificaciones de bombillas
  3. Ford Mondeo Vignale (2015-2016) – caja de fusibles
  4. Ford Expedition (1997-2022) – Caja de fusibles
  5. Ford Galaxy I (1995-2006) – batería
  6. Ford Transit IV (1994-2000) – batería
  7. Ford Kuga (2008-2022) – caja de fusibles
  8. Ford Contour (1995-2000) – caja de fusibles
Carlos Martínez

Carlos Martínez

Soy Carlos Martínez, apasionado de la mecánica automotriz y de los sistemas eléctricos de los vehículos. Desde hace más de diez años me dedico a recopilar y analizar diagramas de cajas de fusibles y relés para diferentes marcas y modelos de automóviles. Creé este sitio web para ayudar a conductores, mecánicos y aficionados al automóvil a encontrar rápidamente la información que necesitan cuando surge un problema eléctrico en el vehículo. Sé por experiencia propia que localizar el fusible correcto puede ahorrar mucho tiempo y evitar reparaciones innecesarias. En esta página publico diagramas claros y organizados de cajas de fusibles, junto con la ubicación de los componentes y explicaciones útiles para facilitar su identificación. Mi objetivo es ofrecer información sencilla, práctica y accesible para cualquier persona que necesite entender mejor el sistema eléctrico de su coche.
