En este artículo, encontrará diagramas de la caja de fusibles del Jeep Wrangler JL (2017–2019), obtendrá información sobre la ubicación de los paneles de fusibles dentro del vehículo y aprenderá la asignación de cada fusible (diseño de fusibles).

Jeep Wrangler JL – Esquema de la caja de fusibles

Año de fabricación: 2017, 2018.

El centro de distribución de energía se encuentra en el compartimento del motor, cerca de la batería.

Esquema detallado de la caja de fusibles del Jeep Wrangler JL en el compartimento del motor.

Esta unidad central contiene fusibles de cartucho, minifusibles y relés. La cubierta superior del PDC está marcada con una etiqueta que indica la ubicación, función y tamaño de cada fusible/relé que se puede mantener.

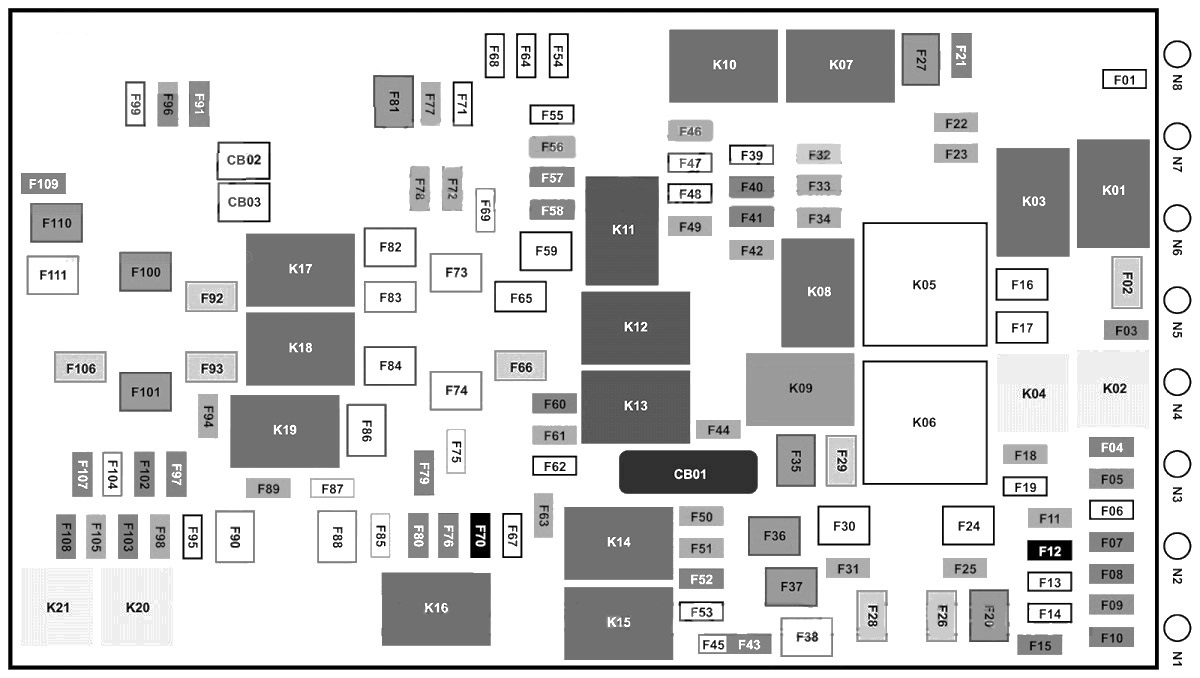

Diagrama de la caja de fusibles del Jeep Wrangler JL con fusibles y relés etiquetados.

Ranura Fusible de cartucho Minifusible Descripción
Ranura Fusible de cartucho Minifusible Descripción
F01 – – Reserva
F02 40 A verde – Motor de arranque
F03 – 5 A marrón IBS
F04 – 20 A amarillo Bomba de combustible MTR/FPCM
F05 – 5 A marrón Cierre de seguridad
F06 – – Reserva
F07 – 15 A azul Bomba de refrigeración LTR — si está presente
F08 – 15 A azul TCM-8HP CYGNUS
F09 – – Reserva
F10 – 15 A azul Concentrador KIN/RF/ESCL
F11 – 10 A rojo Puerto UCI (USB y AUX)
F12 – 25 A transparente Amplificador HIFI
F13 – – Reserva
F14 – – Reserva
F15 – 15 A azul IPC/SWITCH BANK-HD ELEC
F 16 – – Reserva
F17 – – Reserva
F18 – 10 A rojo Embrague del aire acondicionado
F19 – – Reserva
F20 30 A rosa – Iluminación interior del vehículo CBC 1
F21 – 20 A amarillo Limpiaparabrisas trasero
F22 10 A rojo Módulo de control del motor (ECM);

Módulo de control del tren motriz (PCM);

Unidad generadora del motor (MGU) WAKE UP;

Unidad de paquete de energía (PPU) WAKE UP.
F23 – 10 A rojo PCM/ECM
F24 – – Reserva
F25 – 10 A rojo MOD.SBW
F26 40 A verde – Controlador central de la carrocería (CBC) 2 – luces exteriores
F27 30 A rosa – Limpiaparabrisas delanteros
F28 40 A verde – CERRADURAS 3-ALIMENTACIÓN CBC
F29 40 A verde – CBC 4- luces exteriores#2
F30 – – Reserva
F31 – 10 A rojo Puerto de diagnóstico
F32 – 10 A rojo Módulo de control de calefacción, ventilación y aire acondicionado (HVAC CTRL MOD);

Bloqueo de la columna de dirección (SCL);

Módulo de clasificación de ocupantes (OCM);

Módulo de detección de presencia del conductor (DPDM).
F33 – 10 A rojo PTS/IRCM/DESACTIVACIÓN AIRBAG LMPS
F34 – 10 A rojo ESC/EHPS/SBCM WAKE UP
F35 30 A rosa – Bomba de freno — si está presente
F36 30 A rosa – Módulo de remolque — si está presente
F37 30 A rosa – Conector de remolque 7W — si está presente
F38 20 A azul – ECM
F39 – – Reserva
F40 – 15 A azul DTCM/BLINDATURA ASSE FT_RR
F41 – 15 A azul IC/SGW WAKE UP
F42 10 A rojo ALIMENTACIÓN CTRL PCR (ESS)/RESERVA (BSG) — Si está presente
F43 20 A amarillo Presencia en el maletero
F44 – 10 A rojo Calefacción IRCAM
F45 – 20 A amarillo Presencia en el maletero (ENCENDIDO)*
F46 — 10 A rojo MOD. NIVELACIÓN FAROS AUTOMÁTICOS/MTR NIVELACIÓN/INTERRUPTOR FAROS
Ranura Fusible de cartucho Minifusible Descripción
F56 – 10 A rojo Sensor de temperatura en el vehículo
F57 – 20 A amarillo Calefacción del asiento del conductor
F58 – 20 A amarillo Calefacción del asiento del pasajero
F59 – – Reserva
F60 – 15 A azul CSWM (VOLANTE CALEFACTADO)
F61 – 10 A rojo LBSS/RBSS
F62 – – Reserva
F63 – 10 A rojo ORC
F64 – – Reserva
F65 – – Reserva
F66 40 A verde – Ventilador HVAC MTR FRT
F67 – – Reserva
F68 – – Reserva
F69 – 5 A marrón Grupo generador MGU;

Generador de arranque por correa (BSG) — si está presente.
F70 25 A transparente Bobina de encendido (gasolina);

Bujía incandescente (diésel).
F71 – – Reserva
F72 – 10 A rojo PAQUETE ACC HD ELEC — si está presente
F73 20 A azul – TECHO ELÉCTRICO IZQ.
F74 20 A azul – TECHO ELÉCTRICO DER.
F75 – 10 A rojo PPU-BPCM y APM (BSG) — si están presentes
F76 – 20 A amarillo ECM (gasolina)/PCM (diésel)
F77 – 10 A rojo Calefacción de espejos
F78 10 A rojo COMP/INTRUSIÓN/SIRENA/SENSORES DE INTRUSIÓN
F79 – 20 A amarillo MOD. CTRL BARRA INTELIGENTE
F80 – 15 A azul Módulo de control del sistema de propulsión (PCM)
F81 30 A rosa – Calefacción de la ventana trasera (EBL)
F82 30 A rosa – Calefacción de combustible — si está presente
F83 60 A amarillo Bujía incandescente — si está presente
F84 30 A rosa – UNIDAD CTRL CALEFACTOR UREA — si está presente
F85 – 10 A rojo Sensor PM — si está presente
F86 30 A rosa – BOMBA VAC FRENO 2 — si está presente
F87 – 10 A rojo Válvula de la bomba — Si está presente
F88 20 A azul – Sensor NOx #1/ #2 — SI está presente
F89 – 10 A rojo SCCM/CRUISE CTL/DTV
F90 20 A azul – LMP ESTACIONAMIENTO REMOLQUE — si está presente
F91 – 20 A amarillo Bocina
F92 40 A verde – ACCESORIO HD #2 — si está presente
F93 40 A verde – ACCESORIO HD #1 — si está presente
F94 – 10 A rojo TPM/KORAX
F95 – – Reserva
F96 – 10 A rojo Alimentación de espejos laterales
F97 – 20 A amarillo RADIO/TBM
F98 – 10 A rojo BANCO DE INTERRUPTORES-HD ELEK/OFF ROAD
F99 – – Reserva
F100 30 A rosa – ESC-ECU, válvulas
F101 30 A rosa – DTCM
F102 – 15 A azul Puerto USB doble
F103 – 15 A azul ACCESORIO HD #3 — si está presente
F104 – 15 A azul Bomba de refrigeración PPU — si está presente
F105 – 10 A rojo ICS/HVAC
F106 40 A verde – ESC, bomba
F107 – 20 A amarillo LUZ DE FRENO/GIRO REMOLQUE IZQ. — si está presente
F108 – 15 A azul ACCESORIO HD #4 — si está presente
F109 – 20 A amarillo LUZ DE FRENO/GIRO REMOLQUE DER. — si está presente
F110 30 A rosa – Inversor de potencia
F111 20 A azul – MARCHA ATRÁS REMOLQUE — si está presente

Jeep Wrangler JL – Esquema de la caja de fusibles

Año de fabricación: 2019.

El centro de distribución de energía se encuentra en el compartimento del motor, cerca de la batería.

Ubicación del centro de distribución de energía del Jeep Wrangler JL cerca de la batería.

Este centro contiene fusibles de cartucho, minifusibles y relés. La cubierta superior del PDC está marcada con una etiqueta que indica la ubicación, función y tamaño de cada fusible/relé que se puede reemplazar.

Etiqueta de la cubierta del PDC del Jeep Wrangler JL mostrando fusibles y relés.

Ranura Fusible de cartucho Minifusible Descripción
Ranura Fusible de cartucho Minifusible Descripción
F01 – – Reserva
F02 40 A verde – Motor de arranque
F03 – 5 A marrón Sensor de batería inteligente (IBS)
F04 – 20 A amarillo Bomba de combustible MTR/FPCM
F05 – 5 A marrón Cierre de seguridad
F06 – – Reserva
F07 — 15 A azul Bomba de refrigeración de baja temperatura (LTR) — si está presente
F08 – 15 A azul Módulo de control de la transmisión TCM-8HP CYGNUS
F09 – – Reserva
F10 15 A azul Nodo de arranque con llave (KIN);

Concentrador de radiofrecuencia (RF HUB);

Bloqueo electrónico de la columna de dirección (ESCL).
F11 – 10 A rojo Puerto UCI (USB y AUX)
F12 – 25 A transparente Amplificador HIFI
F13 – – Reserva
F14 – – Reserva
F15 15 A azul Conjunto de indicadores del panel de instrumentos (IPC);

Interruptor – conjunto de equipos eléctricos de alta resistencia (SWITCH BANK-HD ELEC).
F 16 – – Reserva
F17 – – Reserva
F18 – 10 A rojo Embrague del aire acondicionado (AC CLUTCH)
F19 – – Reserva
F20 30 A rosa Iluminación interior del vehículo CBC 1
F21 – 20 A amarillo Limpiaparabrisas trasero
F22 10 A rojo Módulo de control del motor (ECM); Módulo de control del tren motriz (PCM);

Generador del motor (MGU) WAKE UP;

Unidad de paquete de energía (PPU) WAKE UP.
F23 — 10 A rojo Módulo de control del sistema de propulsión (PCM);

Módulo de control del motor (ECM).
F24 – – Reserva
F25 – 10 A rojo Módulo de cambio por cable (MOD.SBW)
F26 40 A verde Controlador central de la carrocería (CBC) 2 – luces exteriores
F27 30 A rosa – Limpiaparabrisas delanteros
F28 40 A verde Controlador central de la carrocería (CBC) 3-CERRADURAS ELÉCTRICAS
F29 40 A verde CBC 4- luces exteriores #2
F30 – – Reserva
F31 – 10 A rojo Puerto de diagnóstico
F32 10 A rojo Módulo de control de calefacción, ventilación y aire acondicionado (HVAC CTRL MOD);

Bloqueo de la columna de dirección (SCL);

Módulo de clasificación de ocupantes (OCM);

Módulo de detección de presencia del conductor (DPDM).
F33 10 A rojo Sistema ParkTronics (PTS);

Módulo de cámara infrarroja (IRCM);

Luces indicadoras – desactivación de airbags (AIRBAG DISABLE LMPS).
F34 10 A rojo Sistema de estabilidad electrónica (ESC);

Dirección asistida electrohidráulica (EHPS);

Módulo de control de cinturón inteligente (SBCM) WAKE UP
F35 30 A rosa – Bomba de freno — si está presente
F36 30 A rosa – Módulo de remolque — si está presente
F37 30 A rosa – Conector de remolque 7W — si está presente
F38 20 A azul – Módulo de control del motor ECM
F39 – – Reserva
F40 15 A azul Módulo de control del sistema de propulsión (DTCM);

Bloqueo del eje (AXLE LOC) FT_RR.
F41 15 A azul Panel de instrumentos (IC);

Security GateWay (SGW) WAKE UP.
F42 10 A rojo Alimentación del relé de control de potencia (parada/arranque eléctrico);

Reserva (generador con arranque por correa) — si está presente.
F43 20 A amarillo En el maletero

Ranura Fusible de cartucho Minifusible Descripción
F56 – 10 A rojo Sensor de temperatura en el vehículo
F57 – 20 A amarillo Calefacción del asiento del conductor
F58 – 20 A amarillo Calefacción del asiento del pasajero
F59 – – Reserva
F60 15 A azul Módulo de volante confort (CSWM) (VOLANTE CALEFACTADO)
F61 — 10 A rojo Sensor de punto ciego izquierdo (LBSS);

Sensor de punto ciego derecho (RBSS).
F62 – – Reserva
F63 – 10 A rojo Controlador de inmovilización de ocupantes (ORC)
F64 – – Reserva
F65 – – Reserva
F66 40 A verde – Ventilador HVAC MTR FRT
F67 – – Reserva
F68 – – Reserva
F69 5 A marrón Grupo generador MGU;

Generador de arranque por correa (BSG) — si está presente.
F70 25 A transparente Bobina de encendido (gasolina);

Bujía incandescente (diésel).
F71 – – Reserva
F72 – 10 A rojo PAQUETE ACC HD ELEC — si está presente
F73 20 A azul – TECHO ELÉCTRICO IZQ.
F74 20 A azul – TECHO ELÉCTRICO DER.
F75 10 A rojo Módulo de paquete de energía — módulo de control del paquete de baterías y módulo de potencia auxiliar (PPU-BPCM y APM);

Generador de arranque por correa (BSG) — según el equipamiento.
F76 – 20 A amarillo ECM (gasolina)/PCM (diésel)
F77 – 10 A rojo Calefacción de espejos
F78 — 10 A rojo COMP/ANTIRROBO/SIRENA/SENSORES ANTIRROBO
F79 – 20 A amarillo MOD. CTRL BARRA INTELIGENTE
F80 – 15 A azul Módulo de control del sistema de propulsión (PCM)
F81 30 A rosa – Desempañador de la ventana trasera (EBL)
F82 30 A rosa – Calefacción de combustible — si está presente
F83 60 A amarillo Bujía incandescente — si está presente
F84 30 A rosa – UNIDAD CTRL CALEFACTOR UREA — si está presente
F85 – 10 A rojo Sensor PM — si está presente
F86 30 A rosa – Bomba de vacío de freno 2 (BRAKE VAC PMP 2) — si está presente
F87 – 10 A rojo Ventilación de la bomba — Si está presente
F88 20 A azul – Sensor NOx #1/ #2 — SI está presente
F89 10 A rojo Módulo de control de la columna de dirección (SCCM) / Control de crucero (CRUISE CTL) / Televisión digital (DTV)
F90 20 A azul – LMP ESTACIONAMIENTO REMOLQUE — si está presente
F91 – 20 A amarillo Bocina
F92 40 A verde – ACCESORIO HD #2 — si está presente
F93 40 A verde – ACCESORIO HD #1 — si está presente
F94 — 10 A rojo Monitoreo de presión de neumáticos (TPM);

Sistema de concentrador RF (CORAX).
F95 – – Reserva
F96 – 10 A rojo Alimentación de espejos laterales
F97 – 20 A amarillo RADIO/TBM
F98 – 10 A rojo BANCO DE INTERRUPTORES-HD ELEK/OFF ROAD
F99 – – Reserva
F100 30 A rosa – ESC-ECU, válvulas
F101 30 A rosa – Módulo de control del sistema de propulsión (DTCM)
F102 – 15 A azul Puerto USB doble
F103 – 15 A azul ACCESORIO HD #3 — si está presente
F104 – 15 A azul Bomba de refrigeración PPU — si está presente
F105 10 A rojo Unidad central integrada (ICS);

Aire acondicionado con ventilación de aire caliente (HVAC).
F106 40 A verde – Control electrónico de velocidad (ESC)-BOMBA MTR
F107 20 A amarillo LUZ DE FRENO/GIRO REMOLQUE IZQ. — si está presente
F108 – 15 A azul ACCESORIO HD #4 — si está presente
F109 — 20 A amarillo LUZ DE FRENO/GIRO REMOLQUE DER. — si está presente

Post correlati:

  1. Jeep Gladiator (2020-2022) – caja de fusibles
  2. Jeep Compass MP/552 (2017-2019) – caja de fusibles
  3. Jeep Cherokee KL (desde 2013) – especificaciones de bombillas
  4. Jeep Grand Cherokee WK2 (desde 2013) – especificaciones de bombillas
  5. Jeep Wrangler JK (desde 2010) – especificaciones de bombillas
  6. Jeep Grand Cherokee 4xe (2022) – caja de fusibles
  7. Jeep Wrangler 4xe (2021-2022) – caja de fusibles
  8. Jeep Wrangler (2020-2022) – Caja de fusibles
Leggere  Jeep Wrangler 4xe (2021-2022) – caja de fusibles
Carlos Martínez

Carlos Martínez

Soy Carlos Martínez, apasionado de la mecánica automotriz y de los sistemas eléctricos de los vehículos. Desde hace más de diez años me dedico a recopilar y analizar diagramas de cajas de fusibles y relés para diferentes marcas y modelos de automóviles. Creé este sitio web para ayudar a conductores, mecánicos y aficionados al automóvil a encontrar rápidamente la información que necesitan cuando surge un problema eléctrico en el vehículo. Sé por experiencia propia que localizar el fusible correcto puede ahorrar mucho tiempo y evitar reparaciones innecesarias. En esta página publico diagramas claros y organizados de cajas de fusibles, junto con la ubicación de los componentes y explicaciones útiles para facilitar su identificación. Mi objetivo es ofrecer información sencilla, práctica y accesible para cualquier persona que necesite entender mejor el sistema eléctrico de su coche.
