Jeep Patriot (2007-2017) – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del Jeep Patriot (2007–2017), obtendrás información sobre la ubicación de los paneles de fusibles dentro del vehículo y aprenderás la asignación de cada fusible (diseño de fusibles).
El módulo de alimentación está ubicado en el compartimiento del motor cerca de la unidad del filtro de aire.
Este centro contiene fusibles de cartucho y mini fusibles. La etiqueta de identificación de cada elemento puede estar impresa en el lado interior de la cubierta.
| Ranura | Fusible de cartucho | Mini fusible | Descripción |
|---|---|---|---|
| Ranura | Fusible de cartucho | Mini fusible | Descripción |
| 1 | Vacío | Vacío | |
| 2 | 15 Amp azul | Alimentación ECU AWD/4WD | |
| 3 | 10 A rojo | Alimentación interruptor de freno CHMSL | |
| 4 | 10 A rojo | Alimentación interruptor de encendido | |
| 5 | 20 A amarillo | Remolque | |
| 6 | 10 A rojo | IOD Sw/Pwr Mir/Ocm Control Sdar/teléfono manos libres | |
| 7 | 30 A verde | IOD Sensei | |
| 8 | 30 A verde | IOD Sense2 | |
| 9 | 40 A verde | Asientos eléctricos | |
| 10 | 20 A amarillo | Bloques de alimentación CCN | |
| 11 | 15 Amp azul | Pre-fusible | |
| 12 | 20 A amarillo | Ign Run/Acc Inversor | |
| 13 | 20 A amarillo | Pwr run/Acc Toma RR | |
| 14 | 10 A rojo | IOD CCN/Iluminación interior | |
| 15 | 40 A verde | Alimentación de batería del relé del ventilador RAD | |
| 16 | 15 Amp azul | IGN Run/Acc Encendedor/Techo solar | |
| 17 | 10 A rojo | IOD Feed Mod-Wcm | |
| 18 | 40 A verde | Relé de contacto ASD PWR Feed |
| Ranura | Fusible de cartucho | Mini fusible | Descripción |
|---|---|---|---|
| 19 | 20 A amarillo | Alimentación amplificador PWR 1 y amplificador 2 | |
| 20 | 15 Amp azul | Radio con canal IOD | |
| 21 | 10 A rojo | IOD Alimentación Intrus Mod/Sirena | |
| 22 | 10 A rojo | IGN RUN Sensor de calor/AC/brújula | |
| 23 | 15 Amp azul | POL ASD Alimentación relé 3 | |
| 24 | 15 Amp azul | Alimentación techo corredizo | |
| 25 | 10 A rojo | Espejo calefactado | |
| 26 | 15 Amp azul | POL ASD Alimentación relé 2 | |
| 27 | 10 A rojo | IGN RUN Solo alimentación ORC | |
| 28 | 10 A rojo | IGN RUN Alimentación ORC/OCM | |
| 29 | Calefacción (sin fusible) | ||
| 30 | 20 A amarillo | Asientos calefactados | |
| 31 | 10 A rojo | Control relé limpiaparabrisas | |
| 32 | 30 Amp rosa | POL ASD Control Alimentación 1 | |
| 33 | 10 A rojo | ABS MOD/J1962 Conexión/PCM | |
| 34 | 30 Amp rosa | Alimentación válvula ABS | |
| 35 | 40 A verde | Alimentación bomba ABS | |
| 36 | 30 Amp rosa | Control faros / limpiaparabrisas / espejos inteligentes | |
| 37 | 25 Amp natural | Inversor 110 |
Jeep Patriot – esquema de fusibles
Año de fabricación: 2009, 2010.
Los fusibles del encendedor de cigarrillos (tomas de corriente) en el Jeep Patriot son los fusibles n.º 11 (toma de corriente), n.º 13 (encendedor de cigarrillos / toma de corriente trasera) y n.º 16 (encendedor de cigarrillos, si está presente en el equipamiento) en la caja de fusibles del compartimiento del motor.
El módulo de alimentación está ubicado en el compartimiento del motor cerca de la unidad del filtro de aire.
Este centro contiene fusibles de cartucho y mini fusibles. La etiqueta de identificación de cada elemento puede estar impresa en el lado interior de la cubierta.
| Ranura | Fusible de cartucho | Mini fusible | Descripción |
|---|---|---|---|
| Ranura | Fusible de cartucho | Mini fusible | Descripción |
| 1 | Vacío | Vacío | |
| 2 | 15 Amp azul claro | Alimentación ECU AWD/4WD | |
| 3 | 10 A rojo | Alimentación interruptor de freno CHMSL | |
| 4 | 10 A rojo | Alimentación interruptor de encendido/OCM | |
| 5 | 20 A amarillo | Remolque — si está incluido en el equipamiento | |
| 6 | 10 A rojo | IOD Sw/Pwr Mir/Control de dirección Sdar/kit manos libres — si está incluido en el equipamiento | |
| 7 | 30 A verde | IOD Sensei | |
| 8 | 30 A verde | IOD Sense2 | |
| 9 | 40 A verde | Asientos eléctricos — si están incluidos en el equipamiento | |
| 10 | 20 A amarillo | Bloqueo de alimentación / iluminación interior CCN | |
| 11 | 15 Amp azul claro | Toma de corriente | |
| 12 | 20 A amarillo | Ign Run/Acc Inversor | |
| 13 | 20 A amarillo | Pwr Run/Acc Toma RR/lámpara de techo/ encendedor de cigarrillos | |
| 14 | 10 A rojo | IOD CCN | |
| 15 | 40 A verde | Alimentación de batería del relé del ventilador RAD | |
| 16 | 15 Amp azul claro | IGN Run/Acc Lámpara de techo/Techo corredizo/Limpiaparabrisas trasero silencioso/Inversor ACC | |
| 17 | 10 A rojo | IOD Feed Mod-Wcm | |
| 18 | 40 A verde | Relé de contacto ASD PWR Feed |
| Ranura | Fusible de cartucho | Mini fusible | Descripción |
|---|---|---|---|
| 19 | 20 A amarillo | Alimentación amplificador PWR 1 y amplificador 2 | |
| 20 | 15 Amp azul claro | Radio con canal IOD | |
| 21 | 10 A rojo | IOD Alimentación Intrus Mod/Sirena — si está presente en el equipamiento | |
| 22 | 10 A rojo | IGN RUN Sensor de calor/AC/brújula | |
| 23 | 15 Amp azul claro | POL ASD Alimentación relé 3 | |
| 24 | 15 Amp azul claro | Alimentación techo corredizo — si está presente en el equipamiento | |
| 25 | 10 A rojo | Espejo calefactado — si está presente en el equipamiento | |
| 26 | 15 Amp azul claro | POL ASD Alimentación relé 2 | |
| 27 | 10 A rojo | IGN RUN Solo alimentación ORC | |
| 28 | 10 A rojo | IGN RUN Alimentación ORC/OCM | |
| 29 | Calefacción (sin fusible) | ||
| 30 | 20 A amarillo | Asientos calefactados — si están presentes en el equipamiento | |
| 31 | 10 A rojo | Control relé limpiaparabrisas de faros — si está presente en el equipamiento | |
| 32 | 30 Amp rosa | POL ASD Control Alimentación 1 | |
| 33 | 10 A rojo | ABS MOD/J1962 Conexión/PCM | |
| 34 | 30 Amp rosa | Alimentación válvula ABS | |
| 35 | 40 A verde | Alimentación bomba ABS | |
| 36 | 30 Amp rosa | Faro/control limpiaparabrisas/cristal inteligente — si está presente en el equipamiento | |
| 37 | 25 Amp natural | Calefacción diésel — si está presente en el equipamiento |
Jeep Patriot – esquema de fusibles
Año de fabricación: 2011.
Los fusibles del encendedor de cigarrillos (tomas de corriente) en el Jeep Patriot son los fusibles n.º 11 (toma de corriente), n.º 13 (encendedor de cigarrillos / toma de corriente trasera) y n.º 16 (encendedor de cigarrillos, si está presente en el equipamiento) en la caja de fusibles del compartimiento del motor.
El módulo de alimentación está ubicado en el compartimiento del motor cerca del grupo del filtro de aire.
Este centro contiene fusibles de cartucho y mini fusibles. La etiqueta que identifica cada elemento puede estar impresa en el lado interior de la cubierta.
Asignación de fusibles en el Módulo de Alimentación (2011, 2013)
| Cabezal | Fusible de cartucho | Mini fusible | Descripción |
|---|---|---|---|
| Cabezal | Fusible de cartucho | Mini fusible | Descripción |
| 1 | Vacío | Vacío | |
| 2 | 15 Amp azul claro | Módulo de control AWD/4WD | |
| 3 | 10 A rojo | Interruptor de la luz de freno central trasera | |
| 4 | 10 A rojo | Interruptor de encendido/módulo de clasificación de pasajeros | |
| 5 | 20 A amarillo | Remolque | |
| 6 | 10 A rojo | Espejo eléctrico/control del volante;
Radio satelital/teléfono manos libres. |
|
| 7 | 30 A verde | Desactivación de encendido | |
| 8 | 30 A verde | Desactivación de encendido | |
| 9 | 40 A verde | Asientos eléctricos | |
| 10 | 20 A amarillo | Bloqueo de alimentación/Iluminación interior | |
| 11 | 15 Amp azul claro | Alimentación | |
| 12 | 20 A amarillo | Inversor 115 V CA | |
| 13 | 20 A amarillo | Encendedor de cigarrillos | |
| 14 | 10 A rojo | Panel de instrumentos | |
| 15 | 40 A verde | Ventilador del radiador | |
| 16 | 15 Amp azul claro | Luz de techo / techo corredizo / motor del limpiaparabrisas trasero | |
| 17 | 10 A rojo | Módulo de control inalámbrico | |
| 18 | 40 A verde | Relé de desactivación automática |
| Ranura | Fusible de cartucho | Mini fusible | Descripción |
|---|---|---|---|
| 19 | 20 A amarillo | Amplificadores de radio | |
| 20 | 15 Amp azul claro | Radio | |
| 21 | 10 A rojo | Módulo de alarma/sirena — si está presente en el equipamiento | |
| 22 | 10 A rojo | Calefacción, aire acondicionado/brújula | |
| 23 | 15 Amp azul claro | Relé de desactivación automática | |
| 24 | 15 Amp azul claro | Alimentación techo corredizo | |
| 25 | 10 A rojo | Espejo calefactado — si está presente en el equipamiento | |
| 26 | 15 Amp azul claro | Relé de desactivación automática | |
| 27 | 10 A rojo | Módulo de control del airbag | |
| 28 | 10 A rojo | Módulo de control del airbag/módulo de clasificación de pasajeros | |
| 29 | Calefacción (sin fusible) | ||
| 30 | 20 A amarillo | Asiento calefactado — si está presente en el equipamiento | |
| 31 | 10 A rojo | Sistema de pulverización de faros — según el equipamiento | |
| 32 | 30 Amp rosa | Relé de desactivación automática | |
| 33 | 10 A rojo | Conexión J1962/módulo de control del sistema de transmisión | |
| 34 | 30 Amp rosa | Válvula de cierre de freno | |
| 35 | 40 A verde | Bomba de cierre de freno | |
| 36 | 30 Amp rosa | Faro/control del sistema de pulverización/cristal inteligente — si está presente en el equipamiento | |
| 37 | 25 Amp natural | Calefacción diésel — si está presente en el equipamiento |
Jeep Patriot – esquema de fusibles
Año de fabricación: 2012.
Los fusibles del encendedor de cigarrillos (tomas de corriente) en el Jeep Patriot son los fusibles n.º 11 (toma de corriente), n.º 13 (encendedor de cigarrillos / toma de corriente trasera) y n.º 16 (encendedor de cigarrillos, si está presente) en la caja de fusibles del compartimiento del motor.
El módulo de alimentación está ubicado en el compartimiento del motor cerca del grupo del filtro de aire.
Este centro contiene fusibles de cartucho y mini fusibles. La etiqueta de identificación de cada elemento puede estar impresa en el lado interior de la cubierta.
Avisos _
Asignación de fusibles en el Módulo de Alimentación Integrado (2012)
| Ranura | Fusible de cartucho | Mini fusible | Descripción |
|---|---|---|---|
| Ranura | Fusible de cartucho | Mini fusible | Descripción |
| 1 | Vacío | Vacío | |
| 2 | 15 Amp azul claro | Módulo de control AWD/4WD — si está presente | |
| 3 | 10 A rojo | Interruptor de la luz de freno central trasera | |
| 4 | 10 A rojo | Interruptor de encendido/módulo de clasificación de pasajeros | |
| 5 | 20 A amarillo | Remolque — si está presente | |
| 6 | 10 A rojo | Espejo eléctrico/módulo de clasificación de pasajeros airbag/radio satelital (si está presente) | |
| 7 | 30 A verde | Desactivación de encendido | |
| 8 | 30 A verde | Desactivación de encendido | |
| 9 | 40 A verde | Asientos eléctricos | |
| 10 | 20 A amarillo | Bloqueo de alimentación | |
| 11 | 15 Amp azul claro | Alimentación | |
| 12 | 20 A amarillo | Inversor de CA | |
| 13 | 20 A amarillo | Alimentación trasera | |
| 14 | 10 A rojo | Kit de intermitentes/Iluminación interior | |
| 15 | 40 A verde | Ventilador del radiador | |
| 16 | 15 Amp azul claro | Techo corredizo/encendedor de cigarrillos (si está presente) | |
| 17 | 10 A rojo | Módulo de control inalámbrico | |
| 18 | 40 A verde | Relé de desactivación automática |
| Cabezal | Fusible de cartucho | Mini fusible | Descripción |
|---|---|---|---|
| 19 | 20 A amarillo | Amplificadores de radio | |
| 20 | 15 Amp azul claro | Radio | |
| 21 | 10 A rojo | Módulo de alarma/sirena — si está presente | |
| 22 | 10 A rojo | Calefacción, aire acondicionado/brújula | |
| 23 | 15 Amp azul claro | Relé de desactivación automática | |
| 24 | 15 Amp azul claro | Techo corredizo eléctrico — si está presente | |
| 25 | 10 A rojo | Espejo calefactado — si está presente | |
| 26 | 15 Amp azul claro | Relé de desactivación automática | |
| 27 | 10 A rojo | Módulo de control del airbag | |
| 28 | 10 A rojo | Módulo de control del airbag/módulo de clasificación de pasajeros | |
| 29 | Calefacción (sin fusible) | ||
| 30 | 20 A amarillo | Asiento calefactado — si está presente | |
| 31 | 10 A rojo | Lavafaros — según el equipamiento | |
| 32 | 30 Amp rosa | Relé de desactivación automática | |
| 33 | 10 A rojo | Módulo ABS / interfaz de diagnóstico J1962 / módulo de control del sistema de tracción | |
| 34 | 30 Amp rosa | Válvula de bloqueo de freno | |
| 35 | 40 A verde | Bomba de bloqueo de freno | |
| 36 | 30 Amp rosa | Faro/control del lavaparabrisas/cristal inteligente — si está presente | |
| 37 | 25 Amp natural | Inversor 110 — según el equipamiento/Calentador de agua diésel — según el equipamiento |
Jeep Patriot – esquema de fusibles

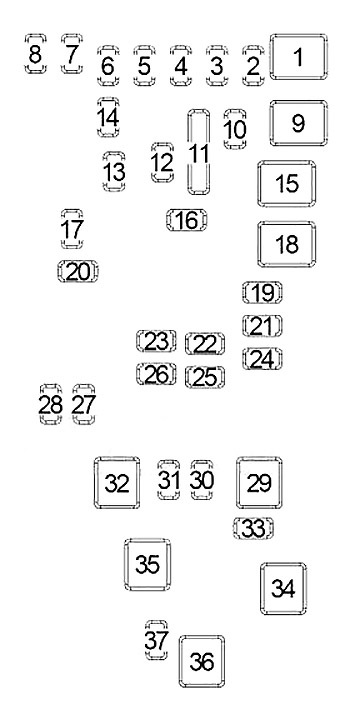

Año de fabricación: 2013.
El módulo de alimentación está ubicado en el compartimiento del motor cerca de la unidad del filtro de aire.
Este centro contiene fusibles de cartucho y mini fusibles. La etiqueta que identifica cada elemento puede estar impresa en el lado interior de la cubierta.
| Ranura | Fusible de cartucho | Mini fusible | Descripción |
|---|---|---|---|
| Ranura | Fusible de cartucho | Mini fusible | Descripción |
| 1 | Vacío | Vacío | |
| 2 | 15 Amp azul claro | Módulo de control AWD/4WD | |
| 3 | 10 A rojo | Interruptor de la luz de freno trasera | |
| 4 | 10 A rojo | Interruptor de encendido/módulo de clasificación de pasajeros | |
| 5 | 20 A amarillo | Remolque | |
| 6 | 10 A rojo | Espejo eléctrico/control del volante
Radio satelital/teléfono manos libres |
|
| 7 | 30 A verde | Desactivación de encendido | |
| 8 | 30 A verde | Desactivación de encendido | |
| 9 | 40 A verde | Asientos eléctricos | |
| 10 | 20 A amarillo | Bloqueo de alimentación/Iluminación interior | |
| 11 | 15 Amp azul claro | Unidad de fundición a presión | |
| 12 | 20 A amarillo | Inversor 115 V CA | |
| 13 | 20 A amarillo | Encendedor | |
| 14 | 10 A rojo | Panel de instrumentos | |
| 15 | 40 A verde | Ventilador del radiador | |
| 16 | 15 Amp azul claro | Lámpara de techo / techo corredizo / motor del limpiaparabrisas trasero | |
| 17 | 10 A rojo | Módulo de control inalámbrico | |
| 18 | 40 A verde | Relé de desactivación automática |
| Ranura | Fusible de cartucho | Mini fusible | Descripción |
|---|---|---|---|
| 19 | 20 A amarillo | Amplificadores de radio | |
| 20 | 15 Amp azul claro | Radio | |
| 21 | 10 A rojo | Módulo de alarma/sirena — si está presente | |
| 22 | 10 A rojo | Calefacción, aire acondicionado/brújula | |
| 23 | 15 Amp azul claro | Relé de desactivación automática | |
| 24 | 15 Amp azul claro | Alimentación techo corredizo | |
| 25 | 10 A rojo | Espejo calefactado — si está presente | |
| 26 | 15 Amp azul claro | Relé de desactivación automática | |
| 27 | 10 A rojo | Módulo de control del airbag | |
| 28 | 10 A rojo | Módulo de control del airbag/módulo de clasificación de pasajeros | |
| 29 | Calefacción (sin fusible) | ||
| 30 | 20 A amarillo | Asiento calefactado — si está presente | |
| 31 | 10 A rojo | Lavaparabrisas de faros — según el equipamiento | |
| 32 | 30 Amp rosa | Relé de desactivación automática | |
| 33 | 10 A rojo | Conexión J1962/módulo de control del sistema de tracción | |
| 34 | 30 Amp rosa | Válvula de freno | |
| 35 | 40 A verde | Bomba de freno | |
| 36 | 30 Amp rosa | Faro/control del lavaparabrisas/cristal inteligente — si está presente | |
| 37 | 25 Amp natural | Calentador diésel — si está presente |
Jeep Patriot – esquema de fusibles
Año de fabricación: 2014, 2015, 2016.
Los fusibles del encendedor de cigarrillos (tomas de corriente) en el Jeep Patriot son los fusibles n.º 11 (toma de corriente), n.º 13 (encendedor de cigarrillos / toma de corriente trasera) y n.º 16 (encendedor de cigarrillos, si está presente en el equipamiento) en la caja de fusibles del compartimiento del motor.
El módulo de alimentación está ubicado en el compartimiento del motor cerca del grupo del filtro de aire.
Este centro contiene fusibles de cartucho y mini fusibles. La etiqueta de identificación de cada elemento puede estar impresa en el lado interior de la cubierta.
Asignación de fusibles en el Módulo de Alimentación (2014, 2015, 2016)
| Ranura | Fusible de cartucho | Mini fusible | Descripción |
|---|---|---|---|
| Ranura | Fusible de cartucho | Mini fusible | Descripción |
| 1 | 20 A azul | Remolque — si está presente en el equipamiento | |
| 2 | 15 Amp azul claro | Módulo de control AWD/4WD — si está presente en el equipamiento | |
| 3 | 10 A rojo | Interruptor de la luz de freno central | |
| 4 | 10 A rojo | Interruptor de encendido/módulo de clasificación de usuarios | |
| 5 | 15 Amp azul claro | Batería^ Alimentación para Power Tech | |
| 6 | 10 A rojo | Espejo eléctrico/control del volante radio satelital/teléfono manos libres | |
| 7 | 30 A verde | Desactivación de encendido | |
| 8 | 30 A verde | Desactivación de encendido | |
| 9 | 40 A verde | Asientos eléctricos | |
| 10 | 20 A amarillo | Bloqueo de alimentación/Iluminación interior | |
| 11 | 15 Amp azul claro | Alimentación | |
| 12 | 20 A amarillo | Inversor 115 V CA — si está presente en el equipamiento | |
| 13 | 20 A amarillo | Encendedor de cigarrillos | |
| 14 | 10 A rojo | Panel de instrumentos | |
| 15 | 40 A verde | Ventilador del radiador | |
| 16 | 15 Amp azul claro | Luz de techo / techo corredizo / motor del limpiaparabrisas trasero | |
| 17 | 10 A rojo | Módulo de control inalámbrico | |
| 18 | 40 A verde | Relé de desactivación automática |
| Ranura | Fusible de cartucho | Mini fusible | Descripción |
|---|---|---|---|
| 19 | 20 A amarillo | Amplificadores de radio | |
| 20 | 15 Amp azul claro | Radio | |
| 21 | 10 A rojo | Módulo antirrobo/sirena — si está incluido en el equipamiento | |
| 22 | 10 A rojo | Calefacción, aire acondicionado/brújula | |
| 23 | 15 Amp azul claro | Relé de desactivación automática | |
| 24 | 15 Amp azul claro | Techo corredizo eléctrico — si está incluido en el equipamiento | |
| 25 | 10 A rojo | Espejo calefactado — si está incluido en el equipamiento | |
| 26 | 15 Amp azul claro | Relé de desactivación automática | |
| 27 | 10 A rojo | Módulo de control del airbag | |
| 28 | 10 A rojo | Módulo de control del airbag/módulo de clasificación de pasajeros | |
| 29 | Calefacción (sin fusible) | ||
| 30 | 20 A amarillo | Asiento calefactado — si está incluido en el equipamiento | |
| 31 | 10 A rojo | Lavafaros — si está incluido en el equipamiento | |
| 32 | 30 Amp rosa | Relé de desactivación automática | |
| 33 | 10 A rojo | Conexión J1962/módulo de control del sistema de transmisión | |
| 34 | 30 Amp rosa | Válvula de bloqueo de freno | |
| 35 | 40 A verde | Bomba de bloqueo de freno | |
| 36 | 30 Amp rosa | Faro/control del limpiaparabrisas/cristal inteligente — si está incluido en el equipamiento | |
| 37 | 25 A | Calefacción diésel y parte superior de la alimentación H2/MOD |
Jeep Patriot – diagrama de fusibles
Año de fabricación: 2017.
Los fusibles del encendedor de cigarrillos (tomas de corriente) en el Jeep Patriot son los fusibles n.º 11 (toma de corriente), n.º 13 (encendedor de cigarrillos / toma de corriente trasera) y n.º 16 (encendedor de cigarrillos, si está equipado) en la caja de fusibles del compartimento del motor.
El módulo de potencia está ubicado en el compartimento del motor, cerca del conjunto del filtro de aire.
Este centro contiene fusibles de cartucho y minifusibles. La etiqueta de identificación de cada elemento puede estar impresa en el lado interior de la cubierta.
| Ranura | Fusible de cartucho | Minifusible | Descripción |
|---|---|---|---|
| Ranura | Fusible de cartucho | Minifusible | Descripción |
| 1 | 20 A azul | – | Remolque — si está equipado |
| 2 | “ | 15 A azul claro | Módulo de control AWD/4WD — si está equipado |
| 3 | “ | 10 A rojo | Interruptor de luz de freno central trasera |
| 4 | – | 10 A rojo | Interruptor de encendido/temporizador de reloj |
| 5 | – | 15 A azul claro | Alimentación de batería para Power Tech |
| 6 | 10 A rojo | Espejo eléctrico/control de radio satelital/teléfono manos libres | |
| 7 | – | 30 A verde | Desactivación de encendido |
| 8 | – | 30 A verde | Desactivación de encendido |
| 9 | 40 A verde | – | Asientos eléctricos |
| 10 | — | 20 A amarillo | Bloqueo de alimentación/Iluminación interior |
| 11 | – | 15 A azul claro | Alimentación |
| 12 | — | 20 A amarillo | Inversor 115 V CA — si está equipado |
| 13 | – | 20 A amarillo | Encendedor de cigarrillos |
| 14 | – | 10 A rojo | Panel de instrumentos |
| 15 | 40 A verde | – | Ventilador del radiador |
| 16 | — | 15 A azul claro | Luz de techo / techo corredizo / motor del limpiaparabrisas trasero |
| 17 | – | 10 A rojo | Módulo de control inalámbrico |
| 18 | 40 A verde | – | Relé de desactivación automática |
| Ranura | Fusible de cartucho | Minifusible | Descripción |
|---|---|---|---|
| 19 | – | 20 A amarillo | Amplificadores de radio |
| 20 | – | 15 A azul claro | Radio |
| 21 | — | 10 A rojo | Módulo antirrobo/sirena — si está presente en el equipo |
| 22 | – | 10 A rojo | Calefacción, aire acondicionado/brújula |
| 23 | – | 15 A azul claro | Relé de desactivación automática |
| 24 | – | 15 A azul claro | Techo corredizo eléctrico — si está presente en el equipo |
| 25 | – | 10 A rojo | Espejo calefactado — si está presente en el equipo |
| 26 | – | 15 A azul claro | Relé de desactivación automática |
| 27 | – | 10 A rojo | Módulo de control del airbag |
| 28 | 10 A rojo | Módulo de control del airbag/módulo de clasificación de pasajeros | |
| 29 | “ | — | Vehículo caliente (no requiere fusible) |
| 30 | – | 20 A amarillo | Asiento calefactado — si está presente en el equipo |
| 31 | — | 10 A rojo | Limpiador de faros — si está presente en el equipo |
| 32 | 30 A rosa | – | Relé de desactivación automática |
| 33 | “ | 10 A rojo | Conexión J1962/módulo de control del sistema de transmisión |
| 34 | 30 A rosa | – | Válvula de cierre de freno |
| 35 | 40 A verde | – | Bomba de cierre de freno |
| 36 | 30 A rosa | — | Faro/control del limpiaparabrisas/cristal inteligente — si está presente en el equipo |
| 37 | — | 25 A transparente | Calefacción diésel y parte superior de la alimentación H2/MOD |
Acerca del Jeep Patriot (2007-2017)
El Jeep Patriot, fabricado entre 2007 y 2017, es un SUV compacto que se caracteriza por un diseño robusto y la capacidad de manejar diversas condiciones todoterreno. Este modelo ofrece varias opciones de motor, incluyendo variantes de gasolina y diésel, que proporcionan suficiente potencia tanto para la conducción urbana como todoterreno. El Patriot es conocido por su espaciosa cabina y sus prácticas características, lo que lo convierte en una opción ideal para familias y aventureros. Gracias a su fiabilidad y la disponibilidad de piezas de repuesto, sigue siendo un modelo popular entre los entusiastas de la marca Jeep.
Diagrama de la caja de fusibles del Jeep Patriot
Esta página muestra el diagrama de la caja de fusibles para el modelo Jeep Patriot, que es esencial para la identificación y el reemplazo de fusibles. En este vehículo, la caja de fusibles se encuentra típicamente debajo del tablero en el lado del conductor y en el compartimento del motor. Los diagramas en esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante usar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños al sistema eléctrico. La caja de fusibles es un elemento clave para el funcionamiento seguro del vehículo, por lo que es importante conocer su configuración y funciones.
