Fiat Ducato (1994-2019) – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del Fiat Ducato (1994-2019), obtendrás información sobre la ubicación de los paneles de fusibles en el coche y aprenderás la asignación de cada fusible (distribución de fusibles).
Fiat Ducato – esquema de la caja de fusibles
Año de fabricación: 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002.
Caja de fusibles en el habitáculo
Este panel se encuentra en el vano portaoggetti.
Fusible 1 (10 A)
- Panel de instrumentos
- Inmovilizador
- Iluminación del panel de calefacción
- Ajuste de faros
- Iluminación de instrumentos
- Iluminación del reloj
- Intermitentes
- Iluminación del tacógrafo
- Sensor de contaminación del diésel
- Testigo de agua en el diésel.
Fusible 2 (7,5 A)
- Lavafaros
- Testigo ABS y tacógrafo
Fusible 3 (15 A)
- Limpiaparabrisas delantero
- Lavaparabrisas delantero
- Reloj
- Asientos calefactables
Fusible 4 (7,5 A)
- Lavafaros
Fusible 5 (10 A)
- Interruptor de control de iluminación ABS
- Bombilla izquierda
- Bombilla derecha
Fusible 6 (7,5 A)
- Bombilla derecha
- Bombilla izquierda
- Iluminación de instrumentos
- Iluminación de matrícula
Interruptor de luces
Fusible 7 (10 A)
- Bombilla izquierda de cruce
Fusible 8 (10 A)
- Bombilla derecha de cruce
Fusible 9
- Bombilla izquierda de carretera
- Bombilla de carretera 10,0 A
Fusible 10 (10,0 A)
- Bombilla derecha de carretera
Fusible 11 (15 A)
- Encendedor de cigarrillos
- Iluminación interior
- Reloj
- Radio
Fusible 12 (20 A)
- Elevalunas eléctricos
- Bocina
- Luces de freno (minibús)
- Calefactor adicional (25 A)
Fusible 13 (25 A)
- Calefactor.
Fiat Ducato – esquema de la caja de fusibles
Año de fabricación: 2002, 2003, 2004, 2005, 2006.
Caja de fusibles principal bajo el salpicadero en el lado del conductor para versiones con volante a la izquierda, en el lado del pasajero para versiones con volante a la derecha
| Número |
Amperaje [A] |
Descripción |
| 12 | 5 | Faro delantero derecho; Faro trasero derecho. |
| 13 | 5 | Faro delantero izquierdo; Faro trasero izquierdo. |
| 24 | 5 | Indicadores de dirección; Luz de advertencia lateral/trasera; Iluminación de matrícula. |
| 25 | 7,5 | Radio |
| 26 | 7,5 | Luces de freno |
| 27 | 7,5 | Alarma; Mando a distancia; Tacógrafo; Teléfono; Control de crucero; Espejos eléctricos. |
| 31 | 10 | Encendido |
| 32 | 15 | Radio |
| 33 | 7,5 | Luces antiniebla traseras |
| 35 | 7,5 | Control de ventanas en las puertas – ABI |
| 37 | 10 | PCC – panel de instrumentos |
| 39 | 10 | Conector de diagnóstico EOBD; Luces de cabina. |
| 42 | 7,5 | Unidad de control ABS |
| 43 | 15 | Bomba del limpiaparabrisas delantero |
| 44 | 15 | Encendedor |
| 49 | 15 | Bomba del limpiaparabrisas de faros |
| 50 | 7,5 | Unidad de control del airbag |
| 51 | 10 | PCA (Primeros auxilios – versiones Minibús) |
| 52 | 20 | Toma delantera |
| 53 | 10 | Panel de instrumentos; Luces de emergencia; Intermitentes. |
| 55 | 30 | Ventilador de cabina (con sistema Webasto); Controlador Webasto; Ventilador de cabina (con aire acondicionado); Ventilador de calefacción de cabina. |
Esquema de la caja de fusibles bajo el salpicadero
| Número |
Amperaje [A] |
Descripción |
| 34 | 10 | Cronotacógrafo; Teléfono; Alarma; Mando a distancia. |
| 38 | 20 | ABI para cierre de puertas |
| 40 | 15 | Ventana trasera calefactable derecha |
| 41 | 10 | Dispositivo de descongelación de espejos exteriores |
| 45 | 15 | Calefacción del asiento del conductor |
| 47 | 20 | ABI para elevalunas eléctrico izquierdo |
| 48 | 20 | ABI para elevalunas eléctrico derecho |
| 54 | 15 | Ventana trasera calefactable izquierda |
| 56 | 30 | Control adicional de aire acondicionado |
| 57 | 15 | Ventilador de calefacción adicional |
| 58 | 5 | Reloj Webasto |
| 59 | 15 | Alimentación del cuadro eléctrico |
| 60 | 10 | Indicadores de advertencia |
| 61 | 20 | Unidad Webasto |
| 63 | 30 | Luces intermitentes (versiones para ambulancias) |
| 64 | 20 | Fuente de alimentación trasera; Sirena (versiones de emergencia); Ventilador de extracción (versiones Minibús). |
| 65 | 10 | Fuente de alimentación para configuración especial |
Esquema de la caja de fusibles de la batería
| Número |
Amperaje [A] |
Descripción |
| 70 | 150 | Protección CVM |
| 71 | 80 | Protección CFO |
| 72 | 125 | Alternador |
| 72 | 70 | Alternador (2,0 – 2,0 JTD con sistema de calefacción) |
| 72 | 100 | Alternador (2,8 JTD con calefacción – 2,0 JTD con aire acondicionado) |
| 73 | 70 | Conexión para fabricantes de equipos |
Esquema de fusibles en el compartimento del motor
| Número |
Amperaje [A] |
Descripción |
| 1 | 60 | Protección CFB |
| 2 | 50 | Calentamiento de bujías incandescentes |
| 3 | 30 | Arranque |
| 4 | 50 | Unidad de control ABS |
| 5 | 30 | Ventilador de cabina (aire acondicionado) |
| 6 | 40 | Resistencia de baja velocidad del ventilador del radiador (2,0 con aire acondicionado); Controlador del motor (2,0 con aire acondicionado); Ventilador del radiador del motor (2,0 con aire acondicionado); Controlador del motor (2,0 con aire acondicionado). |
| 6 | 40 | Ventilador de refrigeración del motor 1ª velocidad; Unidad de control del motor 1ª velocidad. |
| 7 | 40 | Ventilador del radiador del motor (2,0 con aire acondicionado); Controlador del motor (2,0 con aire acondicionado). |
| 7 | 40/60 | Ventilador de refrigeración del motor 2ª velocidad; Controlador del motor 2ª velocidad; Ventilador del radiador; Bobina del interruptor de control remoto 2ª velocidad (aire acondicionado). |
| 8 | 30 | Motor del limpiaparabrisas delantero – bomba del lavaparabrisas delantero |
| 9 | 15 | Faros antiniebla delanteros |
| 10 | Bocina; Control de la palanca de la columna de dirección. |
| 11 | 10 | Servicios adicionales EI; Unidad de control del motor. |
| 14 | 10 | Faro de luz de cruce derecho |
| 15 | 10 | Faro de luz de cruce izquierdo |
| 16 | 7,5 | Sistema EI – código Fiat |
| 17 | 5 | Servicios básicos EI; Unidad de control del motor/ |
| 18 | 7,5 | Código Fiat – Unidad de control del motor |
| 19 | 7,5 | Compresor |
| 20 | 30 | PTC |
| 21 | 15 | Bomba de combustible |
| 22 | 20 | Servicios básicos EI |
| 23 | 10 | Unidad de control de la transmisión automática |
| 24 | 15 | Unidad de control de la transmisión automática |
| 30 | 15 | Faros de luz de carretera |
Fiat Ducato (2006-2014) – esquema del compartimento del motor
Año de fabricación: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.
El fusible del encendedor de cigarrillos (toma de corriente) en el Fiat Ducato (2006-2014) es el fusible F44 en la caja de fusibles.

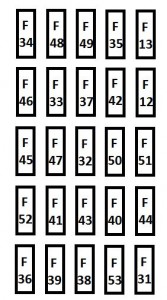

Caja de fusibles en el salpicadero – descripción de los fusibles del fiat ducato
| Descripción | Número | Amperaje [A] |
| Faro de luz de cruce derecho | F12 | 7,5 |
| Faro de luz de cruce izquierdo; Dispositivo de ajuste de faros. | F13 | 7,5 |
| Relé de la caja de fusibles del compartimento del motor; Relé de la caja de fusibles del salpicadero + llave. | F31 | 7,5 |
| Iluminación interior del minibús (emergencia) | F32 | 10 |
| Toma de corriente trasera | F33 | 15 |
| Ausente | F34 | – |
| Luces de marcha atrás, controlador sevotronic; Sensor de agua en el filtro de diésel, (+ con llave). | F35 | 7,5 |
| Cierre centralizado de puertas (+ batería) | F36 | 7,5 |
| Luces de freno (principales); Tercera luz de freno; Panel de instrumentos (+ botón). | F37 | 7,5 |
| Relé de la unidad de control del salpicadero (+ batería). | F38 | 10 |
| Toma EOBD; Sistema de audio; Control de aire acondicionado; Alarma; Tacógrafo; Temporizador Webasto (+ batería). | F39 | 10 |
| Cristal calefactable del lado izquierdo; Descongelador del espejo del conductor. | F40 | 15 |
| Cristal calefactable del lado derecho; Descongelador del espejo del pasajero. | F41 | 15 |
| ABS; ASR; ESP; Control de luces de freno (aux) (+ llave). | F42 | 7,5 |
| Limpiaparabrisas delantero (botón +) | F43 | 30 |
| Encendedor de cigarrillos; Toma delantera. | F44 | 20 |
| Control en la puerta del conductor; Control en la puerta del pasajero. | F45 | 7,5 |
| Ausente | F46 | – |
| Elevalunas eléctrico del conductor | F47 | 20 |
| Elevalunas eléctrico del pasajero | F48 | 20 |
| Sistema de audio; Elevalunas eléctrico del conductor; Controles del salpicadero; Unidad de control de alarma; Sensor de lluvia (+ llave). | F49 | 7,5 |
| Airbag (+ llave) | F50 | 7,5 |
| Control de aire acondicionado; Control de crucero; Tacógrafo (+ llave). | F51 | 7,5 |
| Relé opcional de la caja de fusibles | F52 | 7,5 |
| Panel de instrumentos; Luces antiniebla traseras (+ batería). | F53 | 7,5 |
Caja de fusibles del vano en el compartimento del motor
| Descripción | Número | Amperaje [A] |
| Bomba ABS (+ batería) | F01 | 40 |
| Calentamiento de bujías incandescentes (+ batería) | F02 | 50 |
| Arranque (+ batería) | F03 | 30 |
| Unidad de control Webasto (+ batería) | F04 | 20 |
| Ventilación de cabina con Webasto (+ batería) | F05 | 20 |
| Alta velocidad del ventilador de refrigeración del motor (+ batería) | F06 | 40/60 |
| Baja velocidad del ventilador de refrigeración del motor (+ batería) | F07 | 40/50 |
| Ventilador del habitáculo (+ llave) | F08 | 40 |
| Bomba del lavaparabrisas de faros | F09 | 20 |
| Bocina | F10 | 15 |
| Sistema Ei (servicios adicionales) | F11 | 15 |
| Faro de luz de carretera derecho | F14 | 7,5 |
| Faro de luz de carretera izquierdo | F15 | 7,5 |
| Sistema Ei (+ llave) | F 16 | 7,5 |
| Sistema Ei (servicios básicos) | F17 | 10 |
| Controlador del motor (+ batería) | F18 | 7,5 |
| Compresor de aire acondicionado | F19 | 7,5 |
| Bomba del lavaparabrisas de faros | F20 | 30 |
| Bomba de combustible | F21 | 15 |
| Sistema Ei (servicios básicos) | F22 | 20 |
| Válvulas electromagnéticas ABS | F23 | 30 |
| Transmisión automática 8 (+ llave) | F24 | 15 |
| Faros antiniebla delanteros | F30 | 15 |
Vano de fusibles opcional en el pilar derecho – fusibles fiat ducato
| Descripción | Número | Amperaje [A] |
| Vacío | F54 | – |
| Asientos calefactables | F55 | 15 |
| Toma de corriente para pasajeros traseros | F56 | 15 |
| Calefactor auxiliar bajo el asiento | F57 | 10 |
| Luces laterales | F58 | 10 |
| Suspensión autonivelante (+ batería) | F59 | 7,5 |
| Vacío | F60 | – |
| Vacío | F61 | – |
| Vacío | F62 | – |
| Control del calefactor auxiliar para pasajeros | F63 | 10 |
| Vacío | F64 | – |
| Ventilador auxiliar del calefactor para pasajeros | F65 | 30 |
Fiat Ducato (2015-2019) – esquema de la caja de fusibles
Año de fabricación: 2015, 2016, 2017, 2018, 2019.
Los fusibles del encendedor de cigarrillos (toma de corriente) en el Fiat Ducato son los fusibles F09 (toma de corriente trasera), F14 (toma de corriente), F15 (encendedor de cigarrillos) en la caja de fusibles del compartimento del motor y el fusible F56 (toma de corriente para pasajeros traseros) en la caja de fusibles opcional del pilar derecho.
Ubicación de la caja de fusibles
Los fusibles se agrupan en tres cajas de fusibles, situadas en el salpicadero, en el pilar derecho de la cabina y en el compartimento del motor.
Descripción del compartimento del motor
Salpicadero
Para acceder a los fusibles de la caja de fusibles del salpicadero, afloje los tornillos A y retire la tapa.
Caja de fusibles opcional en el pilar derecho (donde esté previsto)
Para acceder, retire la tapa protectora.
Esquemas de las cajas de fusibles
Compartimento del motor
Asignación de fusibles en el compartimento del motor
| Número | Amperios [A] | Descripción |
|---|---|---|
| F03 | 30 | Arranque (+ batería) |
| F04 | 40 | Filtro calefactado |
| F05 | 20/50 | Evaporador para ventilación del motor Puma, cabina con Webasto; Bomba de transmisión robotizada (+ batería). |
| F06 | 40/60 | Ventilador de alta velocidad de refrigeración del motor (+ batería) |
| F07 | 40/50/60 | Ventilador de baja velocidad de refrigeración del motor (+ batería) |
| F08 | 40 | Ventilador de cabina (+ llave) |
| F09 | 15 | Toma de corriente trasera (+ batería) |
| F10 | 15 | Bocina |
| F14 | 15 | Toma de corriente (+ batería) |
| F15 | 15 | Encendedor de cigarrillos (+ batería) |
| F18 | 7,5 | Módulo de control de la unidad de potencia; Unidad de control de la transmisión automática (+ batería). |
| F19 | 7,5 | Compresor de aire acondicionado |
| F20 | 30 | Limpiaparabrisas |
| F24 | 7,5 | Panel de control del dispositivo auxiliar para movimiento y plegado de espejos (+ llave) |
| F30 | 15 | Espejos empañados |
Esquema de fusibles del salpicadero
Asignación de fusibles en el esquema de fusibles del salpicadero
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| F12 | 7,5 | Faros de luz de cruce derecha |
| F13 | 7,5 | Faro de luz de cruce izquierda |
| F31 | 5 | Relé de la unidad de control del compartimento del motor; Relé de la unidad de control del salpicadero (+ llave). |
| F32 | 7,5 | Iluminación de luces de lectura en la cabina (+ batería) |
| F33 | 7,5 | Sensor de monitorización de batería para versión Start & Stop (+ batería) |
| F34 | 7,5 | Iluminación interior del minibús (emergencia) |
| F35 | 7,5 | Luces de marcha atrás, controlador sevotronic; Sensor de agua en el filtro de diésel, (+ con llave) |
| F36 | 10 | Radio; Aire acondicionado; Alarma; Tacógrafo; Controlador de desconexión de batería; Temporizador Webasto (+ batería). |
| F37 | 7,5 | Control de luces de freno (principales); Tercera luz de freno (+ llave). |
| F38 | 20 | Cierre de puertas (+ batería) |
| Número | Amperios [A] | Descripción |
|---|---|---|
| F43 | 20 | Limpiaparabrisas delantero (botón +) |
| F47 | 20 | Elevalunas eléctrico del lado del conductor |
| F48 | 20 | Elevalunas eléctrico del lado del pasajero |
| F49 | 5 | Controlador de sensores de aparcamiento; Radio; Controles del volante; Panel de control central; Panel de control izquierdo; Panel auxiliar; Controlador de desconexión de batería (+ llave). |
| F51 | 5 | Aire acondicionado; Controlador de asistencia a la dirección; Luces de marcha atrás; Sensor de agua en el filtro de diésel; Amperímetro; Tacógrafo (+ llave). |
| F53 | 7,5 | Panel de instrumentos (+ batería) |
| F89 | – | – |
| F90 | 7,5 | Faro de cruce izquierdo |
| F91 | 7,5 | Faro de cruce derecho |
| F92 | 7,5 | Luz antiniebla izquierda |
| F93 | 7,5 | Luz antiniebla derecha |
Esquema de fusibles opcional – descripción de relés fiat ducato
Asignación de fusibles en el esquema de fusibles opcional
| Número | Amperios [A] | Descripción |
|---|---|---|
| F54 | – | – |
| F55 | 15 | Asientos calefactables |
| F56 | 15 | Toma de corriente para pasajeros traseros |
| F57 | 10 | Calefactor auxiliar bajo el asiento |
| F58 | 10 | Cristal trasero calefactable izquierdo |
| F59 | 7,5 | Cristal trasero calefactable derecho |
| F60 | – | – |
| F61 | – | – |
| F62 | – | – |
| F63 | 10 | Control adicional del calefactor para pasajeros |
| F64 | – | – |
| F65 | 30 | Ventilador adicional del calefactor para pasajeros |
Acerca del Fiat Ducato (1994-2019)
El Fiat Ducato, fabricado entre 1994 y 2019, es un popular modelo de vehículo comercial conocido por su fiabilidad y versatilidad. Este modelo estuvo disponible en varias configuraciones de carrocería, incluyendo furgonetas, minibuses y chasis para carrocerías especiales. El Fiat Ducato ofrecía una amplia gama de motores, incluyendo variantes de gasolina y diésel, lo que permitía a los clientes elegir el motor según sus necesidades y preferencias. Gracias a su amplitud y capacidad para transportar grandes cantidades de carga, se hizo popular entre empresarios y artesanos.
Esquema de la caja de fusibles del Fiat Ducato
Esta página muestra el esquema de la caja de fusibles del Fiat Ducato, que es esencial para identificar y reemplazar los fusibles. En un modelo típico de Fiat Ducato, la caja de fusibles se encuentra en el espacio bajo el salpicadero o en el compartimento del motor. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Al reemplazar los fusibles, es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para la seguridad y funcionalidad del vehículo, por lo que es importante tener un esquema preciso para un mantenimiento y reparaciones correctos.
