Fiat 500 (2007-2022) – caja de fusibles
En este artículo encontrarás los diagramas de la caja de fusibles del Fiat 500 (2007-2022), obtendrás información sobre la ubicación de los paneles de fusibles dentro del coche y aprenderás la asignación de cada fusible (distribución de fusibles).
Fiat 500 (2007-2010) – esquema de fusibles
Año de fabricación: 2007, 2008, 2009, 2010.
El fusible del encendedor de cigarrillos (toma de corriente) en el Fiat 500 (2007-2010) es el fusible F85 en el panel de fusibles del compartimento del motor.

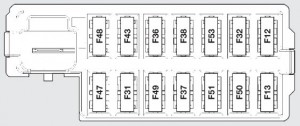

Panel de fusibles en el salpicadero
| Descripción | Número | Amperaje [A] |
| Alimentación de la luz de cruce derecha | F12 | 7,5 |
| Alimentación de la luz de cruce izquierda y
regulador de dirección de los faros. |
F13 | 7,5 |
| Interruptor del grupo de control de la válvula
de derivación del compartimento del motor/ |
F31 | 5 |
| Luces de las lámparas de iluminación delanteras y traseras;
Iluminación del maletero y de las puertas. |
F32 | 7,5 |
| Puerto de diagnóstico;
Autorradio; Aire acondicionado; EOBD. |
F36 | 10 |
| Interruptor de las luces de freno;
Nodo del salpicadero. |
F37 | 5 |
| Cierre centralizado de las puertas | F38 | 20 |
| Bomba del limpiaparabrisas delantero y trasero
y trasero. |
F43 | 15 |
| Elevalunas eléctrico del lado del conductor | F47 | 20 |
| Elevalunas eléctrico del lado del pasajero | F48 | 20 |
| Sensor de aparcamiento;
Controles de iluminación; Espejos eléctricos. |
F49 | 5 |
| Nodo del airbag | F50 | 7,5 |
| Interruptor del autorradio;
Convergencia; Aire acondicionado; Luces de freno; Embrague. |
F51 | 7,5 |
| Nodo del salpicadero | F53 | 5 |

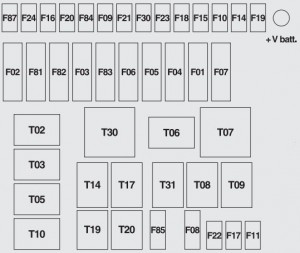

Esquema de fusibles en el compartimento del motor
| Descripción | Número | Amperaje [A] |
| Ventilador del sistema de aire acondicionado | F08 | 30 |
| Remolque | F09 | 15 |
| Señales acústicas | F10 | 15 |
| sistema de control del motor
(cargas secundarias). |
F11 | 10 |
| Faros principales | F14 | 15 |
| Motor del techo corredizo | F15 | 20 |
| +15 Controlador del motor;
Control de transmisión robotizada Dualogic; Bobina del relé T20. |
F 16 | 7,5 |
| Unidad de control del motor | F17 | 10 |
| Unidad de control del motor (1,2 8 V) | F18 | 7,5 |
| Controlador del motor;
Bobina del relé T09 (1.3 Multijet, 1.4 16V). |
F18 | 7,5 |
| Compresor del aire acondicionado | F19 | 7,5 |
| Cristal trasero calefactado;
Descongelación de los espejos. |
F20 | 30 |
| Bomba de combustible | F21 | 15 |
| Bobina de encendido;
inyectores (1.2 8V). |
F22 | 15 |
| Unidad de control del motor (1.3 Multijet) | F22 | 20 |
| Sistema de frenos
(unidad de control, válvulas) |
F23 | 20 |
| +15 Sistema de frenos, dirección eléctrica,
Sensor de inclinación. |
F24 | 7,5 |
| Faros antiniebla | F30 | 15 |
| Transmisión Dualogic
(unidad de control, válvulas electromagnéticas) |
F84 | 10 |
| Toma de corriente delantera
(con o sin toma de encendedor de cigarrillos). |
F85 | 15 |
| +15 para luces de marcha atrás, caudalímetro,
sensor de agua en el diésel, bobinas de los relés T02, T05, T14 y T19. |
F87 | 7,5 |
| Descripción | Número | Amperaje [A] |
| Faros | T02 | 20 |
| Señalizadores acústicos | T03 | 20 |
| Compresor del aire acondicionado | T05 | 20 |
| Ventilador de refrigeración del motor a una velocidad;
Ventilador de refrigeración del motor a bajas velocidades. |
T06 | 30 |
| Ventilador de refrigeración del motor a alta velocidad | T07 | 50 |
| Ventilador del sistema de aire acondicionado | T08 | 30 |
| Sistema de gestión del motor
(relé principal). |
T09 | 30 |
| Reserva | T10 | 20 |
| Faros antiniebla | T14 | 20 |
| Bomba de combustible | T17 | 30 |
| Evaporación | T19 | 30 |
| Comienza la prevención desde la
transmisión robotizada. |
T20 | 30 |
| Bomba con bloqueo de transmisión Dualogic | T30 | 50 |
| Tomas de corriente delanteras
(con o sin toma de encendedor de cigarrillos). |
T51 | 30 |
Fiat 500 (2010-2014) – esquema de la caja de fusibles
Año de fabricación: 2010, 2011, 2012, 2013, 2014.
El fusible del encendedor de cigarrillos (toma de corriente) en el Fiat 500 (2010-2014) es el fusible F85 en la caja de fusibles del compartimento del motor.
Caja de fusibles en el salpicadero
| Descripción | Número | Amperaje [A] |
| Alimentación de la luz de cruce derecha | F12 | 7,5 |
| Alimentación de la luz de cruce izquierda y controlador de dirección de los faros | F13 | 7,5 |
| Luces de las lámparas interiores delanteras y traseras; Iluminación del maletero y de las puertas. | F32 | 7,5 |
| Puerto de diagnóstico; Radio del coche; Aire acondicionado; EOBD. | F36 | 10 |
| Interruptor de las luces de freno; Nodo del salpicadero. | F37 | 5 |
| Cierre centralizado de las puertas | F38 | 20 |
| Bomba del limpiaparabrisas delantero, trasero | F43 | 15 |
| Elevalunas eléctrico del lado del conductor | F47 | 20 |
| Elevalunas eléctrico del lado del pasajero | F48 | 20 |
| Sensor de aparcamiento; Interruptores de iluminación; Espejos eléctricos. | F49 | 5 |
| Interruptor de la radio del coche; Convergencia; Aire acondicionado; Luces de freno; Embrague. | F51 | 7,5 |
| Nodo del salpicadero | F53 | 5 |
Caja de fusibles en el compartimento del motor
| Descripción | Número | Amperaje [A] |
| Ventilador del sistema de aire acondicionado | F08 | 30 |
| Pantalla | F09 | 15 |
| Dispositivos de señalización | F10 | 15 |
| Unidad de control del motor (cargas secundarias) | F11 | 10 |
| Faros principales | F14 | 15 |
| Motor del techo corredizo | F15 | 20 |
| Cristal trasero calefactado; Descongelación de los espejos. | F20 | 30 |
| Faros antiniebla | F30 | 15 |
| Toma de corriente delantera (con o sin enchufe del encendedor de cigarrillos). | F85 | 15 |
Fiat 500 (2015-2019) – esquema de la caja de fusibles
Año de fabricación: 2015, 2016, 2017, 2018, 2019.
El fusible del encendedor de cigarrillos (toma de corriente) en el Fiat 500 es el fusible F85 en la caja de fusibles del compartimento del motor.
Caja de fusibles en el salpicadero
| Descripción | Número | Amperaje [A] |
| Alimentación de los faros con luces de cruce en el lado izquierdo y unidad de control de orientación de los faros. | F13 | 5 * |
| Conector de diagnóstico; Radio; Aire acondicionado; EOBD. | F36 | 15 |
| Interruptor de las luces de freno; Núcleo del salpicadero. | F37 | 5 |
| Cierre centralizado | F38 | 20 |
| Bomba del limpiaparabrisas delantero y trasero | F43 | 15 |
| Elevalunas eléctrico del lado del conductor | F47 | 20 |
| Elevalunas eléctrico del lado del pasajero | F48 | 20 |
| Sensores de aparcamiento; Control de iluminación; Espejos eléctricos. | F49 | 5 |
| Aire acondicionado; Luces de freno; Embrague; Techo corredizo; Espejos eléctricos. | F51 | 7,5 |
| Núcleo del habitáculo | F53 | 5 |
* Para versiones / mercados donde esté previsto
Esquema de fusibles en el compartimento del motor
| Descripción | Número | Amperaje [A] |
| HI-FI | F02 | 20 |
| Ventilador del aire acondicionado | F08 | 30 |
| Sistema de pulverización de los faros | F09 | 30 |
| Bocina | F10 | 10 |
| Luces de carretera | F14 | 15 |
| Motor eléctrico para el techo practicable | F15 | 20 |
| Alimentación (Power+) para la unidad de control de la transmisión Dualogic. | F 16 | 7,5 |
| Cristal trasero calefactado | F20 | 30 |
| Faros antiniebla | F30 | 15 |
| Unidad de control de la transmisión Dualogic | F84 | 10 |
| Toma de corriente delantera (con o sin encendedor de cigarrillos) | F85 | 20 |
Esquema de fusibles y relés – Fiat 500
Aplicable a vehículos fabricados en los años:
2020, 2021.

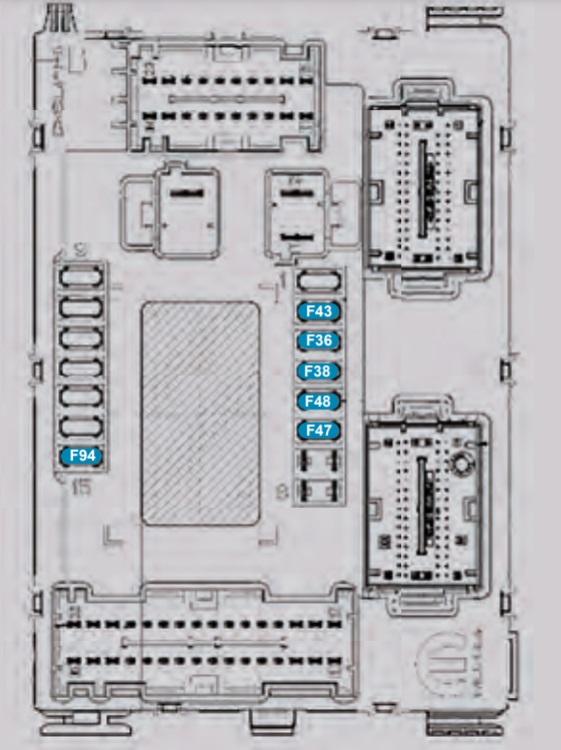

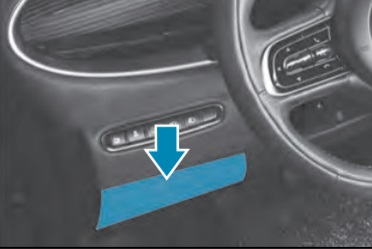

Caja de fusibles del salpicadero
| Número | Descripción | Amperaje [A] |
| F36 | Alimentación del sistema de aire acondicionado; FIAT Link &; Drive; Puerto de datos USB; Pantalla Uconnect™; Control del freno de estacionamiento eléctrico; Puerto EOBD. | 15A |
| F38 | Bloqueo de la tapa trasera | 20A |
| F43 | Bomba del limpiaparabrisas delantero | 20A |
| F47 | Elevalunas eléctrico delantero (lado del conductor) | 20A |
| F48 | Elevalunas eléctrico delantero (lado del pasajero) | 20A |
| F94 | Fuente de 12V | 15A |
Caja de fusibles en el compartimento del motor
Caja de fusibles A
| Número | Descripción | Amperaje [A] |
| F10 | Bocina | 10 |
| F23 | Asientos calefactables (si están previstos) | 20 |
| F30 | Parabrisas calefactable (donde esté previsto) | 20 |
| F84 | Alimentación de arranque 12 V | 20 |
| F88 | Espejos laterales calefactables (donde estén previstos) | 7,4 |
| F89 | Parabrisas trasero calefactable | 20 |
| T17 | Descongelación de los espejos exteriores; Parabrisas trasero calefactable. | 30 |
Caja de fusibles B
| Número | Descripción | Amperaje [A] |
| T02 | Asientos calefactables (si están previstos) | 30 |
| T03 | Bocina | 20 |
| T06 | Asientos calefactables (si están previstos) | 30 |
| T14 | Alimentación de arranque 12 V | 20 |
| T90 | Parabrisas calefactable (donde esté previsto) | 30 |
Caja de fusibles C
| Número | Descripción | Amperaje [A] |
| F02 | Cierre eléctrico del lado del conductor | 10 |
| F09 | Cierre eléctrico del lado del pasajero | 10 |
| F12 | Amplificador de audio (donde esté previsto) | 20 |
| F13 | Movimiento del techo corredizo (si está previsto) | 20 |
Esquema de fusibles y relés – Fiat 500
Aplicable a vehículos fabricados en los años:
2022
Caja de fusibles del salpicadero
| Número | Descripción | Amperaje [A] |
| F36 | Alimentación del sistema de aire acondicionado; FIAT Link &; Drive; Puerto de datos USB; Pantalla Uconnect™; Control del freno de estacionamiento eléctrico; Puerto EOBD. | 15A |
| F38 | Bloqueo de la tapa trasera | 20A |
| F43 | Bomba del limpiaparabrisas delantero | 20A |
| F47 | Elevalunas eléctrico delantero (lado del conductor) | 20A |
| F48 | Elevalunas eléctrico delantero (lado del pasajero) | 20A |
| F94 | Toma de 12V | 15A |

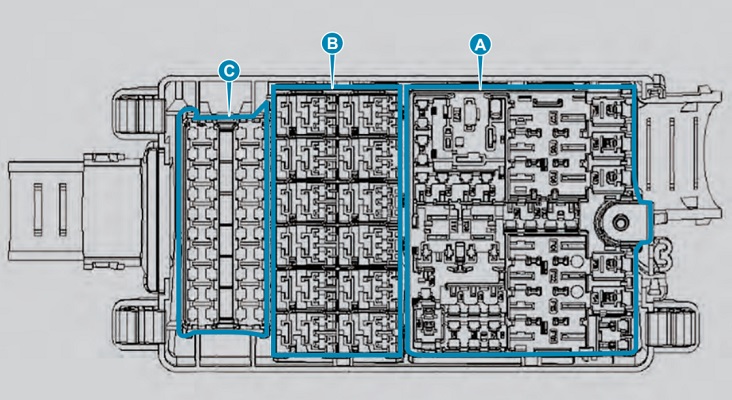

Caja de fusibles en el compartimento del motor

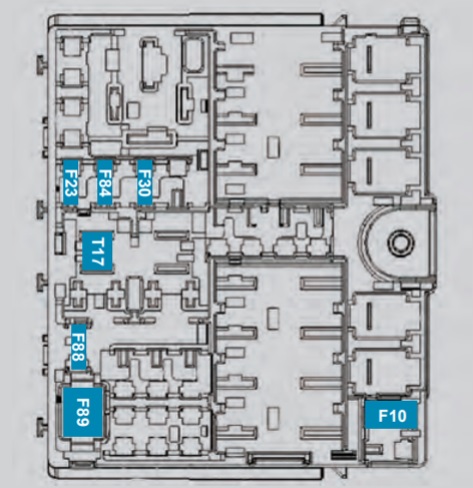

Caja de fusibles A
| Número | Descripción | Amperaje [A] |
| F10 | Bocina | 10 |
| F23 | Asientos calefactables (si está previsto) | 20 |
| F30 | Parabrisas calefactable (donde esté previsto) | 20 |
| F84 | Alimentación de arranque 12 V | 20 |
| F88 | Espejos laterales calefactables (donde esté previsto) | 7,4 |
| F89 | Parabrisas trasero calefactable | 20 |
| T17 | Desempañado de los espejos exteriores; Parabrisas trasero calefactable. | 30 |

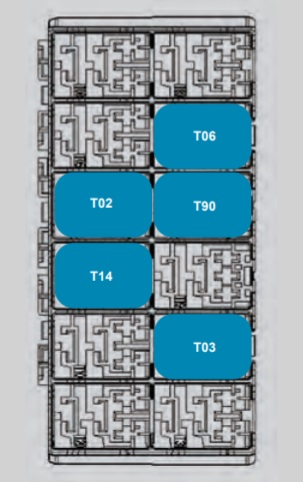

Caja de fusibles B
| Número | Descripción | Amperaje [A] |
| T02 | Asientos calefactables (si está previsto) | 30 |
| T03 | Bocina | 20 |
| T06 | Asientos calefactables (si está previsto) | 30 |
| T14 | Alimentación de arranque 12 V | 20 |
| T90 | Parabrisas calefactable (donde esté previsto) | 30 |

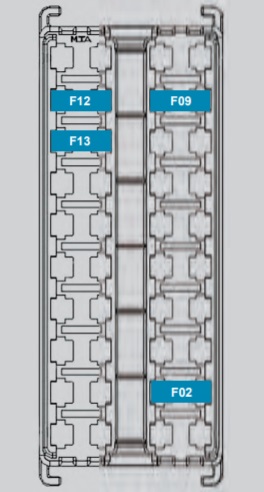

Caja de fusibles C
| Número | Descripción | Amperaje [A] |
| F02 | Cierre eléctrico del lado del conductor | 10 |
| F09 | Cierre eléctrico del lado del pasajero | 10 |
| F12 | Amplificador de audio (donde esté previsto) | 20 |
| F13 | Movimiento del techo corredizo (si está previsto) | 20 |
Acerca del Fiat 500 (2007-2022)
El Fiat 500, lanzado en 2007, es un icónico coche urbano que rápidamente se hizo popular por su diseño retro y sus dimensiones compactas. Este modelo ofrece varias opciones de motor, incluyendo versiones de gasolina y diésel, lo que permite a los conductores elegir según sus preferencias y necesidades. El Fiat 500 es conocido por su agilidad en entornos urbanos y ofrece una conducción cómoda y elegante. El interior del vehículo está diseñado con atención al detalle y cuenta con tecnologías modernas que aumentan el confort y la seguridad de los pasajeros.
Esquema de la caja de fusibles del Fiat 500
Esta página muestra el esquema de la caja de fusibles del Fiat 500, que es esencial para el correcto mantenimiento y la resolución de problemas del sistema eléctrico del vehículo. Las ubicaciones típicas de la caja de fusibles para este modelo incluyen el espacio debajo del salpicadero y el compartimento del motor. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Al reemplazar los fusibles, es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños al sistema eléctrico. La caja de fusibles es un elemento clave para el funcionamiento seguro del vehículo y el correcto funcionamiento de sus componentes eléctricos.
