Fiat Barchetta (2002-2005) – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del Fiat Barchetta (2002-2005), obtendrás información sobre la ubicación de los paneles de fusibles dentro del coche y aprenderás la asignación de cada fusible (distribución de fusibles).
Esquema de fusibles y relés – Fiat Barchetta
Aplica a vehículos fabricados en los años:
2002, 2003, 2004, 2005.

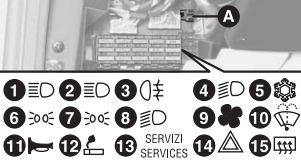

Caja de fusibles en el salpicadero
Caja de fusibles en el compartimento del motor
Lista de fusibles
Faros externos
| Descripción | Amperaje [A] | Número | Ubicación |
| Intermitentes | 15 | 13 | Salpicadero (a la izquierda del volante) |
| Faro delantero derecho de posición | 10 | 6 | Salpicadero (a la izquierda del volante) |
| Faro lateral delantero izquierdo | 10 | 7 | Salpicadero (a la izquierda del volante) |
| Faro trasero derecho | 10 | 7 | Salpicadero (a la izquierda del volante) |
| Faro trasero izquierdo | 10 | 6 | Salpicadero (a la izquierda del volante) |
| Faro delantero derecho de cruce | 10 | 4 | Salpicadero (a la izquierda del volante) |
| Faro delantero izquierdo de cruce | 10 | 8 | Salpicadero (a la izquierda del volante) |
| Faro delantero derecho de carretera | 10 | 1 | Salpicadero (a la izquierda del volante) |
| Faro delantero izquierdo de carretera | 10 | 2 | Salpicadero (a la izquierda del volante) |
| Faros antiniebla | 20 | Salpicadero | |
| Faros antiniebla | 40 | 5 | Compartimento del motor |
| Luz antiniebla trasera | 10 | 3 | Salpicadero (a la izquierda del volante) |
| Luz de marcha atrás | 15 | 13 | Salpicadero (a la izquierda del volante) |
| Luces de emergencia | 10 | 14 | Salpicadero (a la izquierda del volante) |
| Luces de freno | 15 | 13 | Salpicadero (a la izquierda del volante) |
| Tercera luz de freno | 15 | 13 | Salpicadero (a la izquierda del volante) |
| Iluminación de la matrícula delantera derecha | 10 | 6 | Salpicadero (a la izquierda del volante) |
| Iluminación de la matrícula delantera izquierda | 10 | 7 | Salpicadero (a la izquierda del volante) |
Faros interiores
| Descripción | Amperaje [A] | Número | Ubicación |
| Iluminación del techo | 15 | 12 | Salpicadero (a la izquierda del volante) |
| Iluminación del habitáculo | 10 | 14 | Salpicadero (a la izquierda del volante) |
| Iluminación del habitáculo | 40 | 5 | Compartimento del motor |
| Luz de advertencia lateral/trasera | 10 | 6 | Salpicadero (a la izquierda del volante) |
| Luz de advertencia de luces de carretera | 10 | 2 | Salpicadero (a la izquierda del volante) |
| Luz de advertencia de faros antiniebla | 20 | Salpicadero | |
| Testigo de advertencia de intermitentes | 15 | 13 | Salpicadero (a la izquierda del volante) |
| Testigo de advertencia de luces de emergencia | 10 | 14 | Salpicadero (a la izquierda del volante) |
| Luz de advertencia de faros antiniebla traseros | 50 | 6 | Compartimento del motor |
| Iluminación del panel de instrumentos | 10 | 6 | Salpicadero (a la izquierda del volante) |
| Testigo digital del reloj | 10 | 6 | Salpicadero (a la izquierda del volante) |
| Encendedor de cigarrillos | 10 | 6 | Salpicadero (a la izquierda del volante) |
| Iluminación de la ventana | 30 | Salpicadero | |
| Faro antiniebla/interruptor antiniebla trasero | 10 | 6 | Salpicadero (a la izquierda del volante) |
| Testigo de advertencia de luces de emergencia | 15 | 13 | Salpicadero (a la izquierda del volante) |
| Testigo de advertencia del calentador | 10 | 7 | Salpicadero (a la izquierda del volante) |
| Testigo de advertencia del aire acondicionado manual | 10 | 7 | Salpicadero (a la izquierda del volante) |
| Testigo de advertencia del espejo eléctrico | 10 | 6 | Salpicadero (a la izquierda del volante) |
Masa
| Descripción | Amperaje [A] | Número | Ubicación |
| Llave de arranque | 50 | 6 | Compartimento del motor |
| Airbag | 15 | 13 | Salpicadero (a la izquierda del volante) |
| Código Fiat | 30 | 4 | Compartimento del motor |
| Código Fiat | 50 | 6 | Compartimento del motor |
| Sistema de cierre de puertas | 40 | 5 | Compartimento del motor |
| Receptor de cierre de puertas | 15 | 13 | Salpicadero (a la izquierda del volante) |
| Motor eléctrico para cierre de puertas | 20 | Salpicadero | |
| Alimentación del sistema de audio | 15 | 12 | Salpicadero (a la izquierda del volante) |
| ABS | 60 | 7 | Compartimento del motor |
| Aire acondicionado manual | 30 | 5 | Salpicadero (a la izquierda del volante) |
| Bocina | 20 | 11 | Salpicadero (a la izquierda del volante) |
| Sistema eléctrico para elevalunas | 40 | 5 | Compartimento del motor |
| Elevalunas eléctricos | 40 | 5 | Compartimento del motor |
| Motor eléctrico para elevalunas | 30 | Salpicadero | |
| Motor del limpiaparabrisas delantero | 20 | 10 | Salpicadero (a la izquierda del volante) |
| Bomba del limpiaparabrisas delantero | 20 | 10 | Salpicadero (a la izquierda del volante) |
| Regulador del espejo | 15 | 13 | Salpicadero (a la izquierda del volante) |
| Ventilador del radiador (versiones con calefacción) | 30 | 3 | Compartimento del motor |
| Ventilador del radiador (velocidad baja) (versiones con aire acondicionado manual) | 30 | 3 | Compartimento del motor |
| Ventilador del radiador (velocidad alta) (versiones con aire acondicionado manual) | 30 | 2 | Compartimento del motor |
| Sistema de inyección | 30 | 4 | Compartimento del motor |
| Alimentación del panel de instrumentos | 15 | 13 | Salpicadero (a la izquierda del volante) |
| Alimentación del reloj digital | 15 | 12 | Salpicadero (a la izquierda del volante) |
| Alimentación del encendedor | 15 | 12 | Salpicadero (a la izquierda del volante) |
| Alimentación del amplificador de luces de emergencia | 10 | 14 | Salpicadero (a la izquierda del volante) |
| Alimentación del amplificador de luces de emergencia | 15 | 13 | Salpicadero (a la izquierda del volante) |
| Alimentación de la unidad de control de elevalunas | 30 | Salpicadero | |
| Alimentación del receptor de cierre de puertas | 15 | 12 | Salpicadero (a la izquierda del volante) |
| Alimentación de la unidad de control de cierre de puertas | 20 | Salpicadero | |
| Alimentación de la unidad de control del aire acondicionado manual | 20 | 9 | Salpicadero (a la izquierda del volante) |
| Alimentación adicional del relé de faros | 40 | 5 | Compartimento del motor |
| Relé del ventilador del radiador | 20 | 9 | Salpicadero (a la izquierda del volante) |
| Relé del compresor del aire acondicionado manual | 20 | 9 | Salpicadero (a la izquierda del volante) |
| Energía del relé del compresor del sistema de aire acondicionado | 15 | Compartimento del motor (en el tabique cortafuegos) | |
| Válvula solenoide del variador de fase | 15 | Compartimento del motor (en el tabique cortafuegos) | |
| Energía del relé del ventilador del radiador | 7,5 | Compartimento del motor (en el tabique cortafuegos) | |
| Energía del relé de la bomba de combustible | 7,5 | Compartimento del motor (en el tabique cortafuegos) | |
| Sonda Lambda | 15 | Compartimento del motor (en el tabique cortafuegos) | |
| Sensor de posición del cilindro | 7,5 | Compartimento del motor (en el tabique cortafuegos) | |
| Unidad de control de interconexiones | 60 | 1 | Compartimento del motor |
| Unidad de control de inyección | 7,5 | Compartimento del motor (en el tabique cortafuegos) | |
| Unidad de control de inyección | 7,5 | Compartimento del motor (en el tabique cortafuegos) | |
| Unidad de control de elevalunas | 15 | 13 | Salpicadero (a la izquierda del volante) |
| Unidad de control electrónico de la alarma | 60 | 1 | Compartimento del motor |
| Controlador Fiat CODE | 7,5 | Compartimento del motor (en el tabique cortafuegos) | |
| Reserva | — | 15 | Salpicadero (a la izquierda del volante) |
