Fiat Doblo restyling (2004-2016) – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del Fiat Doblo restyling (2004-2016), obtendrás información sobre la ubicación de los paneles de fusibles dentro del coche y aprenderás la asignación de cada fusible (distribución de fusibles).
Fiat Doblo facelift – esquema de fusibles
Año de fabricación: 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016.
El fusible del encendedor de cigarrillos (toma de corriente) en el Fiat Doblo facelift (2004-2016) es el fusible F44 en la caja de fusibles.

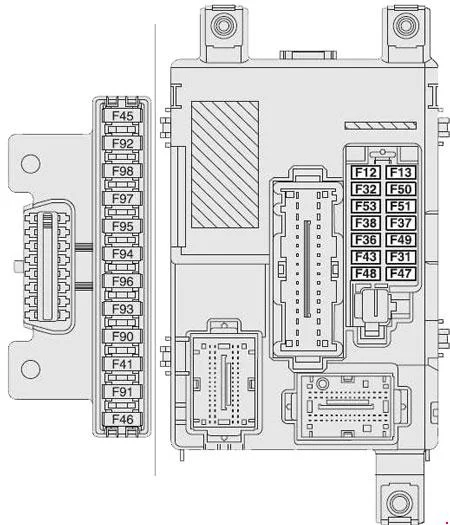

Caja de fusibles debajo del salpicadero
| Descripción | Número | Amperaje [A] |
| Faro de luz baja derecho | F12 | 10 |
| Faro de luz baja izquierdo | F13 | 10 |
| Maletero | F42 | 10 |
| Luces de emergencia | F53 | 10 |
| Faros antiniebla delanteros | F30 | 15 |
| Iluminación de instrumentos en el salpicadero | F51 | 7,5 |
| Sistema de iluminación | F32 | 15 |
| Iluminación del techo | F42 | 10 |
| Panel de instrumentos e indicadores (alimentado por el interruptor de encendido). | F37 | 10 |
| Panel de instrumentos e indicadores (alimentado por la batería). | F53 | 10 |
| Iluminación de la luz de marcha atrás | F31 | 7,5 |
| Luces de freno | F37 | 10 |
| Iluminación de la matrícula | F51 | 7,5 |
| Luz de freno adicional (tercera luz de freno) | F37 | 10 |
| Encendedor de cigarrillos | F44 | 20 |
| Airbag | F50 | 7,5 |
| Elevalunas eléctrico delantero derecho | F48 | 20 |
| Elevalunas eléctrico delantero izquierdo | F47 | 20 |
| Sistema de cierre centralizado de puertas | F38 | 20 |
| Unidad de control ABS (interruptor de encendido). | F42 | 7,5 |
| Control manual del aire acondicionado | F31 | 7,5 |
| Ajuste de los faros delanteros | F13 | 10 |
| Cristal trasero calefactado | F40 | 30 |
| Bomba del lavaparabrisas delantero y trasero | F43 | 30 |
| Toma de corriente adicional | F44 | 20 |
| Asientos calefactados | F45 | 15 |
| + 30 servicios (audio, teléfono móvil, toma de diagnóstico). | F39 | 10 |
| +15 servicios (audio, teléfono móvil, iluminación de control del salpicadero,
espejos eléctricos, remolque, iluminación de control de asientos calefactados). |
F49 | 7,5 |
| Espejos retrovisores calefactados | F41 | 7,5 |
| Relé del sistema de la bomba | F31 | 7,5 |
| Relé del sistema del ventilador de calefacción de la cabina. | F31 | 7,5 |
| Relé de desactivación de la señal acústica del cinturón de seguridad. | F49 | 7,5 |
| Limpiaparabrisas | F43 | 30 |
| Limpiaparabrisas trasero | F52 | 15 |
| Sistema de subwoofer | F39 | 15 |
| Reserva | F35 | – |
| Reserva | F33 | – |
| Reserva | F34 | – |
| Reserva | F46 | – |

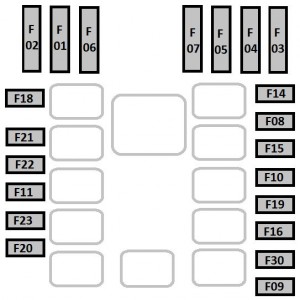

Esquema de fusibles en el compartimento del motor
| Descripción | Número | Amperaje [A] |
| Faros de carretera derechos | F14 | 10 |
| Faros de carretera izquierdos | F15 | 10 |
| Faros antiniebla delanteros | F30 | 15 |
| Alimentación de la unidad de control del salpicadero: funciones opcionales | F02MAXI | 40 |
| Alimentación de la unidad de control del salpicadero: funciones estándar | F01MAXI | 70 |
| Potencia ABS (bomba) | F04MAXI | 40 |
| Bobinas de encendido | F22 | 20 |
| Cargas secundarias del sistema de gestión del motor | F11 | 15 |
| Unidad de control del motor (+ batería) | F18 | 7,5 |
| Unidad de control del motor (potencia) | F17 | 10 |
| Unidad de control del motor (alimentada por el interruptor de encendido) | F 16 | 7,5 |
| Unidad de control de las bujías incandescentes | F11 | 15 |
| Bocina | F10 | 15 |
| Llave de encendido | F03MAXI | 20 |
| Compresor de aire acondicionado manual | F19 | 7,5 |
| Válvula solenoide de recirculación de vapores de gasolina | F11 | 15 |
| Generador de tacómetro | F11 | 15 |
| Inyectores | F22 | 20 |
| Ventilador del radiador de una velocidad | F06MAXI | 30 |
| Bomba de combustible | F22 | 20 |
| Bomba de combustible | F21 | 15 |
| Alimentación ABS (válvula) | F05MAXI | 30 |
| Primera velocidad del ventilador del radiador (versiones con aire acondicionado manual) | F06MAXI | 30 |
| Primera velocidad del ventilador del radiador (versiones 1.3-1.9 Multijet) | F06MAXI | 40 |
| Segunda velocidad del ventilador del radiador (versiones 1.4 – 1.6 con aire acondicionado manual) | F07MAXI | 60 |
| Segunda velocidad del ventilador del radiador (versiones 1.3-1.9 Multijet) | F07MAXI | 40 |
| Sondas lambda (sensores de oxígeno) | F11 | 15 |
| Relé del sistema de refrigeración del motor | F18 | 7,5 |
| Relé del sistema de refrigeración del motor | F16 | 7,5 |
| Ventilador de la cabina | F08 | 30 |
| Reserva | F09 | – |
| Reserva | F23 | – |
Sobre el Fiat Doblo restyling (2004-2016)
El Fiat Doblo restyling, fabricado entre 2004 y 2016, es un automóvil práctico y versátil que ha demostrado ser un compañero fiable tanto para familias como para empresarios. Este modelo ofrece suficiente espacio para pasajeros y carga, lo que lo hace ideal para diversos propósitos. El Fiat Doblo está disponible con varias motorizaciones, incluyendo motores de gasolina y diésel, que proporcionan un equilibrio entre rendimiento y consumo de combustible. Gracias a su diseño modernizado y tecnologías mejoradas, este modelo se ha vuelto popular entre los conductores que buscan un automóvil fiable y económico.
Esquema de la caja de fusibles del Fiat Doblo restyling
Esta página muestra el esquema de la caja de fusibles para el Fiat Doblo restyling, que es esencial para el mantenimiento y las reparaciones correctas del vehículo. La caja de fusibles se encuentra generalmente en el compartimento del motor y en el interior del vehículo, más comúnmente en el área del salpicadero. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para el funcionamiento seguro del vehículo, por lo que es importante tener una visión general de su configuración y funciones.
