Fiat Ducato restyling (2014-2016) – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del Fiat Ducato restyling (2014-2016), obtendrás información sobre la ubicación de los paneles de fusibles dentro del coche y aprenderás la asignación de cada fusible (disposición de los fusibles).
Fiat Ducato restyling (2014-2016) – esquema de la caja de fusibles
Año de fabricación: 2014, 2015, 2016.
El fusible del encendedor de cigarrillos (toma de corriente) en el Fiat Ducato restyling (2014-2016) es el fusible F15 en la caja de fusibles.

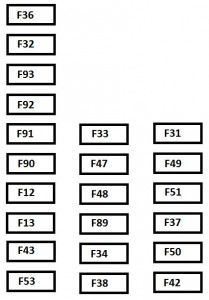

Caja de fusibles en el salpicadero
| Descripción | Número | Amperaje [A] |
| Faros antiniebla derechos | F12 | 7,5 |
| Faros antiniebla izquierdos | F13 | 7,5 |
| Relé de la unidad de control del motor; Relé de la unidad de control
en el salpicadero (+ llave). |
F31 | 5 |
| Iluminación de las luces de lectura en el habitáculo (+ batería) | F32 | 7,5 |
| Sensor de monitorización de la batería para la versión Start & Stop (+ batería) | F33 | 7,5 |
| Iluminación interior del minibús (emergencia) | F34 | 7,5 |
| Luces de marcha atrás; Unidad de control servotronic;
Sensor de agua en el filtro de diésel (+ llave). |
F35 | 7,5 |
| Radio; Aire acondicionado;
Alarma; Tacógrafo; Control de desconexión de la batería; Temporizador Webasto (+ batería). |
F36 | 10 |
| Control de las luces de freno (principal); Tercera luz de freno;
Salpicadero (+ llave). |
F37 | 7,5 |
| Cierre centralizado de puertas (+ batería) | F38 | 20 |
| Limpiaparabrisas delantero (botón +) | F43 | 20 |
| Elevalunas eléctrico lado conductor | F47 | 20 |
| Elevalunas eléctrico lado pasajero | F48 | 20 |
| Control de sensores de aparcamiento; Radio;
Control en el volante; Panel de control central; Panel de control izquierdo; Panel auxiliar; Control de desconexión de la batería (+ llave). |
F49 | 5 |
| Aire acondicionado; Control de dirección asistida;
Iluminación de marcha atrás; Sensor de agua en el filtro de diésel; Amperímetro; Tacógrafo (+ llave). |
F51 | 5 |
| Salpicadero (+ batería) | F53 | 7,5 |
| No utilizado | F89 | – |
| Faro de carretera izquierdo | F90 | 7,5 |
| Faro de carretera derecho | F91 | 7,5 |
| Luz antiniebla izquierda | F92 | 7,5 |
| Luz antiniebla derecha | F93 | 7,5 |
Caja de fusibles en el compartimento del motor
| Descripción | Número | Amperaje [A] |
| Llave de arranque (+ batería) | F03 | 30 |
| Filtro calentado | F04 | 40 |
| Evaporador para ventilación del motor, habitáculo con Webasto;
Bomba de transmisión robotizada (+ batería). |
F05 | 20/50 |
| Ventilador de alta velocidad de refrigeración del motor (+ batería) | F06 | 40/60 |
| Ventilador de baja velocidad de refrigeración del motor (+ batería) | F07 | 40/50/60 |
| Ventilador del habitáculo (+ llave) | F08 | 40 |
| Alimentación trasera (+ batería) | F09 | 15 |
| Bocina | F10 | 15 |
| Toma de corriente (+ batería) | F14 | 15 |
| Encendedor de cigarrillos (+ batería) | F15 | 15 |
| Módulo de control de la unidad de potencia; Transmisión automática (+ batería). | F18 | 7,5 |
| Compresor de aire acondicionado | F19 | 7,5 |
| Limpiaparabrisas | F20 | 30 |
| Panel de control auxiliar para movimiento y espejos plegables (+ llave) | F24 | 7,5 |
| Espejo fotocromático | F30 | 15 |
Caja de fusibles opcional en el pilar derecho
| Descripción | Número | Amperaje [A] |
| No utilizado | F54 | – |
| Asientos calefactables | F55 | 15 |
| Toma de corriente para pasajeros traseros | F56 | 15 |
| Calefactor auxiliar bajo el asiento. | F57 | 10 |
| Luneta trasera calefactable izquierda | F58 | 10 |
| Luneta trasera calefactable derecha | F59 | 7,5 |
| No utilizado | F60 | – |
| No utilizado | F61 | – |
| No utilizado | F62 | – |
| Control del calefactor auxiliar para pasajeros. | F63 | 10 |
| No utilizado | F64 | – |
| Ventilador del calefactor auxiliar para pasajeros. | F65 | 30 |
Sobre el Fiat Ducato restyling (2014-2016)
El Fiat Ducato restyling de los años 2014 a 2016 es un modelo popular entre las furgonetas, que ofrece un diseño moderno y características técnicas mejoradas. Este modelo es conocido por su fiabilidad y amplitud, lo que lo hace ideal tanto para uso comercial como para viajes familiares. El Fiat Ducato está disponible con varias opciones de motorización, incluyendo motores diésel que proporcionan suficiente potencia y un consumo de combustible eficiente. Gracias a su robusta construcción y tecnologías avanzadas, este modelo es capaz de manejar terrenos y condiciones más exigentes.
Esquema de la caja de fusibles del Fiat Ducato restyling
Esta página muestra el esquema de la caja de fusibles para el Fiat Ducato restyling, que es esencial para el correcto mantenimiento y reparación del sistema eléctrico del vehículo. La caja de fusibles en este modelo se encuentra generalmente debajo del capó y en la cabina del conductor, lo que permite un fácil acceso a los fusibles. Los diagramas en esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Al reemplazar los fusibles, es importante usar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños al sistema eléctrico. La caja de fusibles es un elemento clave para la seguridad y fiabilidad del vehículo, por lo que es importante prestarle la debida atención.
