Fiat Stilo (2001-2008) – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del Fiat Stilo (2001-2008), obtendrás información sobre la ubicación de los paneles de fusibles en el coche y aprenderás la asignación de cada fusible (distribución de fusibles).
Fiat Stilo (2001-2008) – esquema de fusibles
Año de fabricación: 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008.
El fusible del encendedor de cigarrillos (toma de corriente) en el Fiat Stilo (2001-2008) es el fusible F44 en la caja de fusibles del salpicadero.

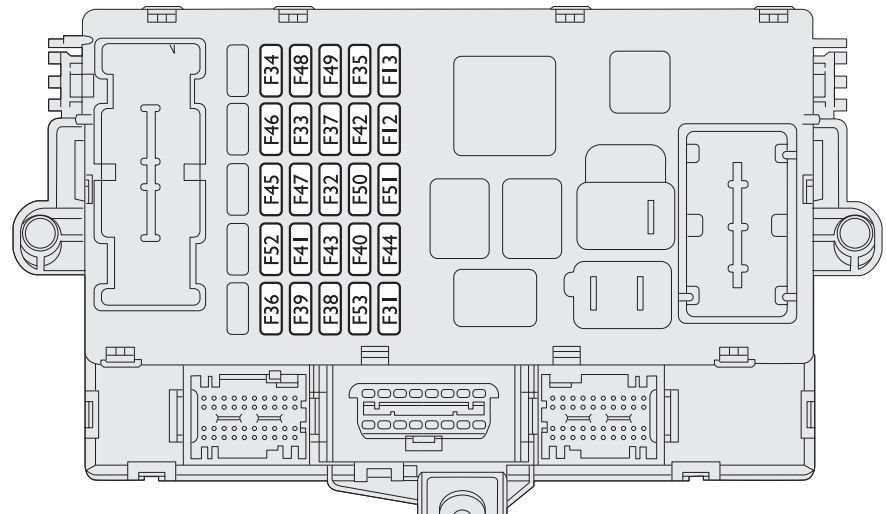

Caja de fusibles en el salpicadero

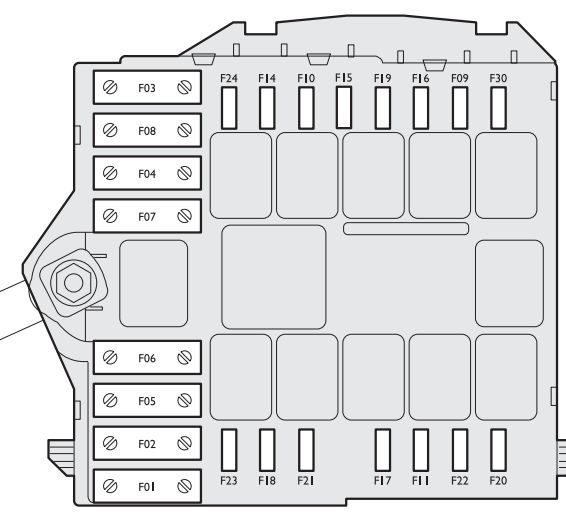

Caja de fusibles junto a la batería
Caja de fusibles en el polo positivo de la batería
Caja de fusibles en el maletero
Tabla de fusibles
| Iluminación | Número | Amperaje [A] |
| Luces de cruce derechas | F12 | 15 |
| Luz de cruce izquierda | F13 | 15 |
| Luz de carretera derecha | F14 | 10 |
| Luz de carretera izquierda | F15 | 10 |
| Faros antiniebla delanteros | F30 | 15 |
| Luz de freno; Tercera luz de freno. | F31 | 7,5 |
| Luz de marcha atrás | F32 | 7,5 |
| Iluminación de techo delantera y trasera | F31 | 10 |
| Iluminación de puertas / espacio | F32 | 10 |
| +30 luces antiniebla traseras | F53 | 7,5 |
| Caja de fusibles de luces derechas, izquierdas
(versiones con luces de descarga) |
F37 | 7,5 |
| Descripción | Número | Amperaje [A] |
| Bomba de transmisión Selespeed (versiones 2.420V) | F05(MAXI) | 30 |
| Llave de encendido | F03(MAXI) | 20 |
| Regulador de faros | F13 | 15 |
| Compresor de aire acondicionado | F19 | 7,5 |
| Sensor de contaminación (versiones con climatizador automático bizona);
Relé del limpiaparabrisas de los faros; Ordenador de a bordo; Ventilador del aire acondicionado. |
F31 | 7,5 |
| Control de espejos eléctricos (movimiento, iluminación ideográfica). | F51 | 7,5 |
| + 30 Sistema de audio; Connect-Navigator;
Unidad de control de calefacción y aire acondicionado; Toma de diagnóstico del sistema EOBD; Sensores volumétricos antirrobo; Sirena de alarma; Controlador del sistema Bluetooth. |
F39 | 10 |
| Relé de calefacción del asiento del limpiaparabrisas trasero. | F52 | 15 |
| Elevalunas eléctrico trasero izquierdo | F33 | 20 |
| Elevalunas eléctrico trasero derecho | F34 | 20 |
| Luneta trasera térmica | F40 | 30 |
| Limpiaparabrisas; Lavaparabrisas delantero;
Lavaparabrisas trasero. |
F43 | 30 |
| Toma de corriente habitáculo (versiones sedán);
Toma de corriente (versiones MultiWagon); Encendedor de cigarrillos. |
F44 | 20 |
| Dispositivo antivaho de espejos exteriores; Boquillas de los limpiaparabrisas calefactadas. | F41 | 7,5 |
| Control de crucero | F35 | 7,5 |
| Unidad de control de la dirección asistida eléctrica. | F02(MAXI) | 70 |
| Unidad de control del compartimento del motor | F70(MAXI) | 150 |
| Unidad de control del salpicadero | F71(MIDI) | 70 |
| +30 unidad de control de la electrónica de las puertas (actuadores de cierre de puertas, cierre de seguridad,
maletero, luneta trasera térmica); Unidad de control del remolque, si está presente. |
F36 | 20 |
| Libre | F38 | – |
| Lavaparabrisas | F09 | 20 |
| Servicios básicos (inyección electrónica) | F17 | 10 |
| Servicios adicionales (inyección electrónica) | F11 | 15 |
| Sensor de presencia de agua en el filtro de gasóleo (versiones Multijet);
Caudalímetro (versiones Multijet). |
F35 | 7,5 |
| Elevalunas delantero lado del conductor | F47 | 20 |
| Elevalunas delantero lado del pasajero | F48 | 20 |
| Lista de elevalunas automáticos | F49 | 7,5 |
| Señal del interruptor del pedal de freno para las unidades de control electrónico. | F35 | 7,5 |
| Salpicadero (controlado por llave positiva) | F37 | 10 |
| Salpicadero (+30) | F53 | 10 |
| Unidad de control ABS/ASR/ESP (sensor de inclinación con ESP) | F42 | 7,5 |
| Unidad de control ABS/ASR/ESP | F01(MAXI) | 60 |
| Unidad de control del airbag; Sensor OCS (versiones con airbags laterales traseros). | F50 | 7,5 |
| +30 Sistema de inyección electrónica | F18 | 7,5 |
| Unidad de control del salpicadero | F72(MIDI) | 60 |
| Ventilador del aire acondicionado | F08(MAXI) | 30 |
| Ventilador del radiador (velocidad baja – versiones
1.416V, 1.616V, 1.816V, Multijet). |
F06(MAXI) | 30 |
| Ventilador del radiador (velocidad alta – versiones
1.416V, 1.616V, 1.816V, Multijet). |
F07(MAXI) | 50 |
| Electroventilador y radiador (versión 1.816Vi JTD). | F06(MAXI) | 50 |
| Ventilador y radiador (versiones 2.420V). | F06(MAXI) | 60 |
| Claxon | F10 | 15 |
| Bomba de combustible | F21 | 15 |
| Servicios básicos de inyección electrónica (versiones de gasolina). | F22 | 15 |
| Sistema de inyección electrónica; Sistema Selespeed
(versiones 2.4 20V); Controlador del ventilador del radiador (versiones 2.4 20V) (controlado por llave positiva) |
F16 | 7,5 |
| Cortina de esquina Skywindow | F45 | 20 |
| Techo practicable Skywindow | F46 | 20 |
| Calefactor auxiliar (versiones Multijet). | F73(MIDI) | 50 |
| Calentamiento de bujías incandescentes (versiones Multijet). | F04(MAXI) | 50 |
| Libre | F20 | – |
| Servicios básicos de inyección electrónica (versiones Multijet). | F22 | 20 |
| +30 Selespeed | F23 | 7,5 |
| Dirección asistida eléctrica (controlada por llave). | F24 | 10 |
| Amplificador de radio externo | F54 | 25 |
| Calefacción del asiento del conductor | F57 | 10 |
| Calefacción del asiento delantero del pasajero | F67 | 10 |
| Controles en el volante; Connect/Navigator;
Sensores de aparcamiento; Sensor de lluvia, luces diurnas; Panel de control en la consola central; Unidad de control de calefacción, aire acondicionado; Unidad de control del sistema Bluetooth; Iluminación ideográfica; Juego de interruptores para el control de la iluminación y Ajuste del acceso al menú; ajuste de volumen y protección contra lesiones botones para desactivar los sensores; Iluminación del techo delantero; Control del techo practicable (controlado por llave). |
F49 | 7,5 |
Sobre el Fiat Stilo (2001-2008)
El Fiat Stilo, fabricado entre 2001 y 2008, es un automóvil compacto que estuvo disponible en varias versiones de carrocería, incluyendo hatchback y familiar. Este modelo se caracteriza por un diseño moderno y un interior cómodo, que ofrece suficiente espacio para pasajeros y equipaje. El Fiat Stilo estaba equipado con una amplia gama de motores, desde gasolina de 1.2 litros hasta unidades diésel más potentes de 1.9 litros. Gracias a sus características de conducción e innovaciones tecnológicas, como el sistema Blue&Me, ganó popularidad entre los conductores que buscaban un vehículo fiable y práctico.
Esquema de la caja de fusibles del Fiat Stilo
Esta página muestra el esquema de la caja de fusibles del Fiat Stilo, que es esencial para el correcto mantenimiento y reparación del sistema eléctrico del vehículo. La caja de fusibles en este modelo se encuentra generalmente en el espacio debajo del salpicadero en el lado del conductor y en el compartimento del motor. Los diagramas muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para la seguridad y fiabilidad del vehículo, por lo que es importante conocer su esquema y la función de cada fusible.
