Fiat Multipla (1998-2004) – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del Fiat Multipla (1998-2004), obtendrás información sobre la ubicación de los paneles de fusibles dentro del coche y aprenderás la asignación de cada fusible (distribución de fusibles).
Diagrama de fusibles y relés – Fiat Multipla
Aplica a vehículos fabricados en los años:
1998, 1999, 2000, 2001, 2002, 2003, 2004.

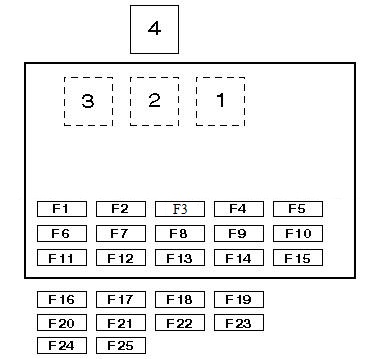

Caja de fusibles en el habitáculo
La caja de fusibles se encuentra debajo de la bandeja de monedas en el lado del conductor.
| 1 | Relé de circuitos de alimentación auxiliar 1 |
| 2 | Relé de la luneta trasera térmica |
| 3 | Relé de la bocina |
| 4 | Relé de circuitos de alimentación auxiliar 2 |
| F1 | (10A) Faro derecho – luces de cruce |
| F2 | (10A) Faro izquierdo – luces de cruce |
| F3 | (20A) Elevalunas eléctricos, interruptor combinado, luz antiniebla trasera, techo solar, sistema de navegación |
| F4 | (10A) Faro izquierdo – luces de carretera |
| F5 | (30A) Motor del ventilador de CA/calentador |
| F6 | (10A) Luz de la unidad de audio, luz del encendedor de cigarrillos, luz del sistema de navegación, luz de la matrícula derecha, luces laterales/traseras derechas |
| F7 | (10A) Luz de control del calentador, luz de la matrícula izquierda, luces laterales/traseras izquierdas |
| F8 | (10A) Ajuste de faros, faro derecho – luces de cruce |
| F9 | (15A) Embrague del compresor del aire acondicionado, encendedor de cigarrillos |
| F10 | (20A) Lavafaros, lavaparabrisas/limpiaparabrisas trasero, lavaparabrisas/limpiaparabrisas delantero |
| F11 | (20A) Bocina |
| F12 | (10A) Sistema de alarma, sensor de señal de alarma/cierre centralizado, sistema de audio, conector de datos (DLC), luces interiores, salpicadero, iluminación de instrumentos, teléfono |
| F13 | (15A) Airbag, sistema de alarma, sistema antibloqueo (ABS), sistema de audio, interruptor de posición del pedal del embrague (CPP) (Diésel), intermitentes/luces de advertencia, salpicadero, sensores de aparcamiento, luces de marcha atrás, luces de freno, teléfono |
| F14 | (10A) Intermitentes/luces de advertencia |
| F15 | (30A) Espejos laterales calefactables, luneta trasera térmica |
| F 16 | (7,5A) Relé de circuitos de dispositivos auxiliares de arranque |
| F17 | (7,5A) Motor de circulación de corriente alterna, espejos laterales eléctricos, relé del motor del ventilador de corriente alterna/calefactor de aire caliente |
| F18 | (20A) Cierre centralizado |
| F19 | (25A) Toma de corriente auxiliar |
| F20 | (15A) Luces antiniebla |
| F21 | (25A) Asientos eléctricos |
| F22 | (7,5A) Espejos laterales calefactables |
| F23 | (7,5A) Airbag |
| F24 | (25A) Elevalunas eléctricos (traseros) |
| F25 | (25A) Sistema de navegación, nevera, techo solar |

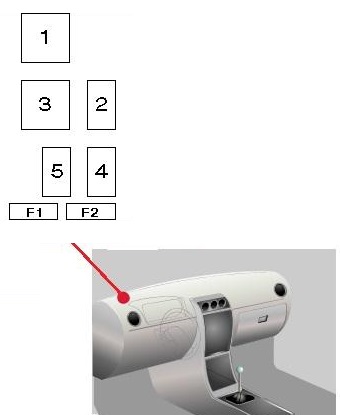

Caja de fusibles n.º 2 en el habitáculo.
Se encuentra en el lado izquierdo del volante.
| 1 | Módulo de control de elevalunas eléctricos (ELX) |
| 2 | Relé de circuitos de dispositivos auxiliares de alimentación 3 |
| 3 | Módulo de control de cierre centralizado |
| 4 | Relé de elevalunas eléctricos, delanteros/traseros (SX) |
| 5 | Relé de luces antiniebla |
| F1 | (30A) Elevalunas eléctricos delanteros (ELX) |
| F2 | (20A) Elevalunas eléctrico del lado del pasajero (SX) |
Caja de fusibles en el compartimento del motor
| 1 | Relé de la bomba de combustible |
| 2 | Relé del motor del ventilador de refrigeración del motor |
| 3 | Relé del motor del ventilador de refrigeración del motor |
| 4 | Relé de retardo de la bomba del lavaparabrisas |
| 5 | Relé del embrague del compresor de CA |
| 6 | Relé del calentador de combustible |
| F1 | (20A) Calentador auxiliar |
| F2 | (7,5A) Inmovilizador |
| F3 | (10A) Gestión del motor (Euro3) |
| F4 | (10A) Sistema antibloqueo (ABS) |
| F5 | (20A) Gestión del motor |
| F6 | (20A) Lavafaros |
| F7 | (7,5A) Gestión del motor, inmovilizador |
Caja de fusibles n.º 2 en el compartimento del motor.
| F1 | (80A) Caja de fusibles consola/placa de relés 1 |
| F2 | (60A) Relé de elevalunas eléctricos, caja de fusibles consola/placa de relés 1, relé de luces con luces de cruce, relé de circuitos de alimentación auxiliar |
| F3 | (30A) Interruptor de arranque |
| F4 | (30A) Gestión del motor |
| F5 | – |
Fusibles y relés adicionales en el compartimento del motor
Relé J35 Relé del ventilador
Relé J34 Ventilador del compresor del aire acondicionado, etapa 1
Fusible B57 Paquete taxi 7,5 A
Fusible B8 Ventilador de refrigeración (40 A con aire acondicionado) 30,0 A
Fusible B37 No utilizado 60,0 A
Fusible B7 Unidad de control ABS o ESP 60,0 A
Acerca del Fiat Multipla (1998-2004)
El Fiat Multipla, fabricado entre 1998 y 2004, es conocido por su diseño único y practicidad. Este modelo fue diseñado como un monovolumen compacto con capacidad para transportar hasta seis pasajeros en dos filas de tres asientos. El Multipla se caracteriza por un interior amplio y un gran parabrisas que proporciona una excelente visibilidad. En cuanto a la motorización, el Fiat Multipla estaba disponible con varios motores de gasolina y diésel, que ofrecían un equilibrio entre rendimiento y consumo de combustible. Gracias a su versatilidad y soluciones prácticas, se convirtió en un vehículo popular para familias y uso comercial.
Diagrama de la caja de fusibles del Fiat Multipla
Esta página muestra el diagrama de la caja de fusibles para el modelo Fiat Multipla, que es esencial para el correcto mantenimiento y reparación de los sistemas eléctricos del vehículo. La caja de fusibles en este modelo se encuentra generalmente en el espacio debajo del salpicadero en el lado del conductor y otra puede estar ubicada en el compartimento del motor. Nuestros diagramas muestran detalladamente los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para la seguridad y fiabilidad de su vehículo.
